带夹持执行端的小型机械臂末端结构设计

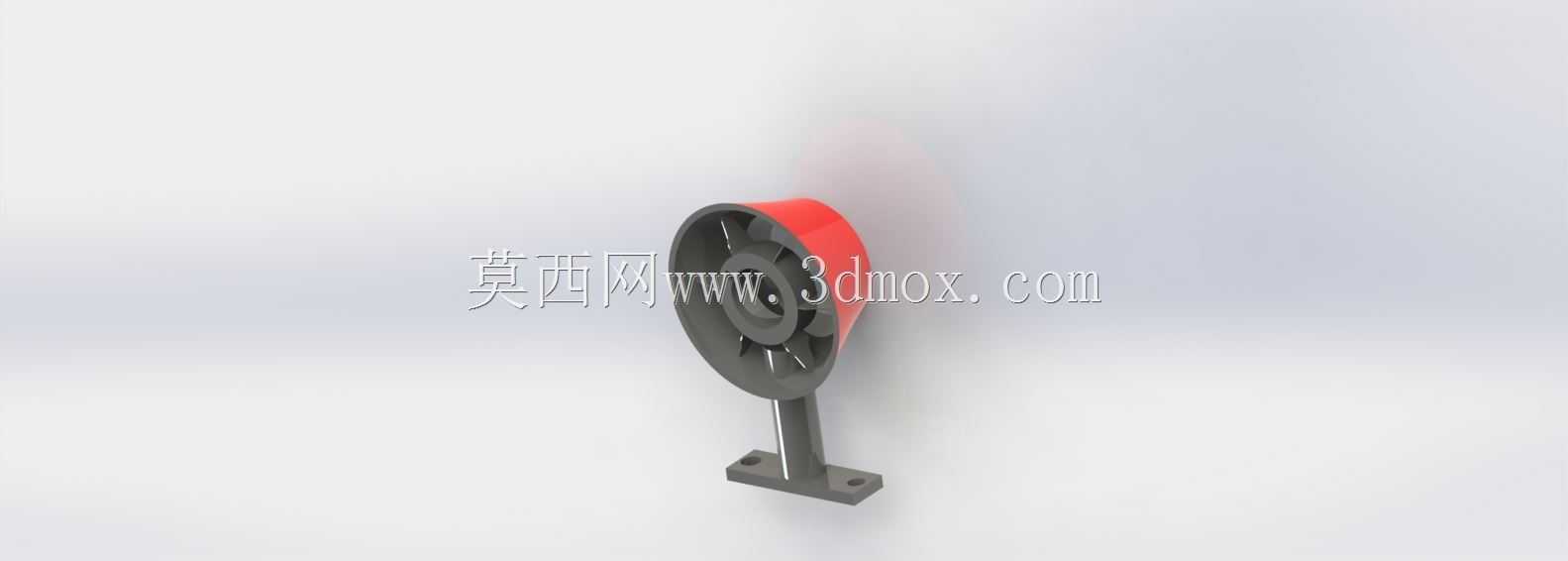

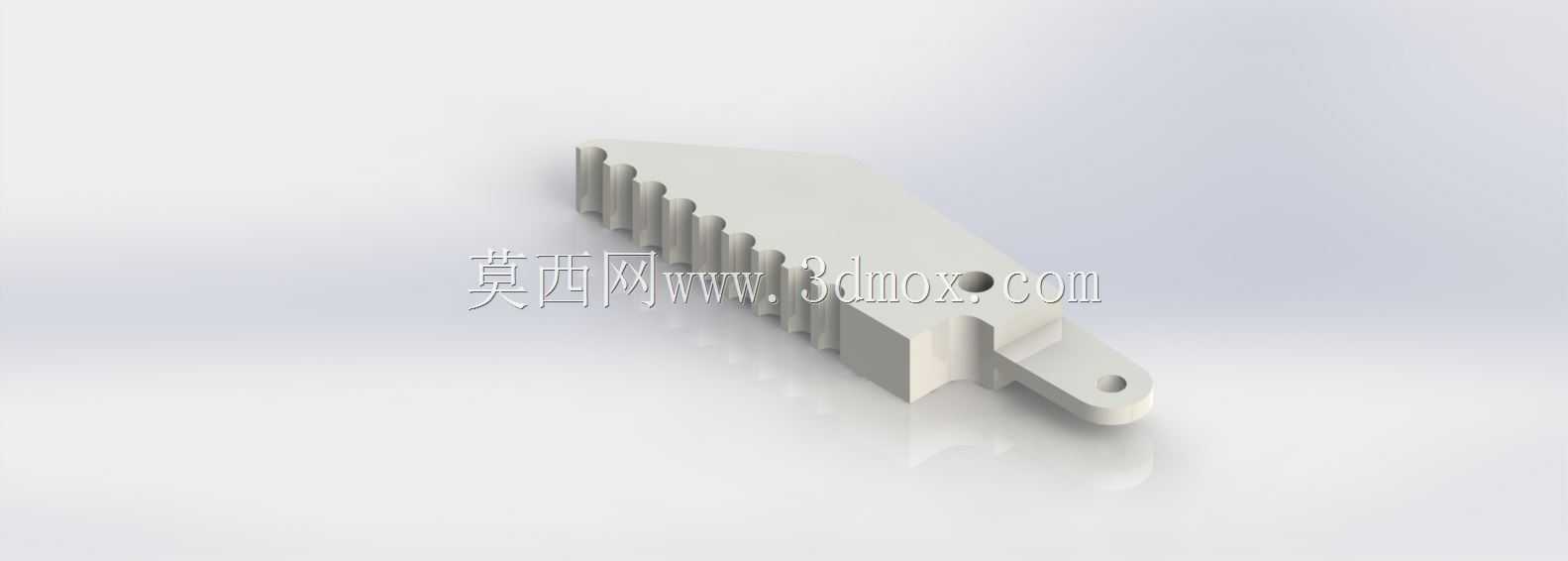

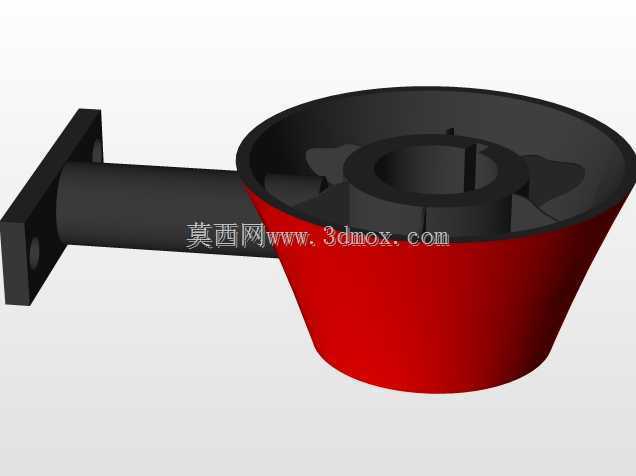

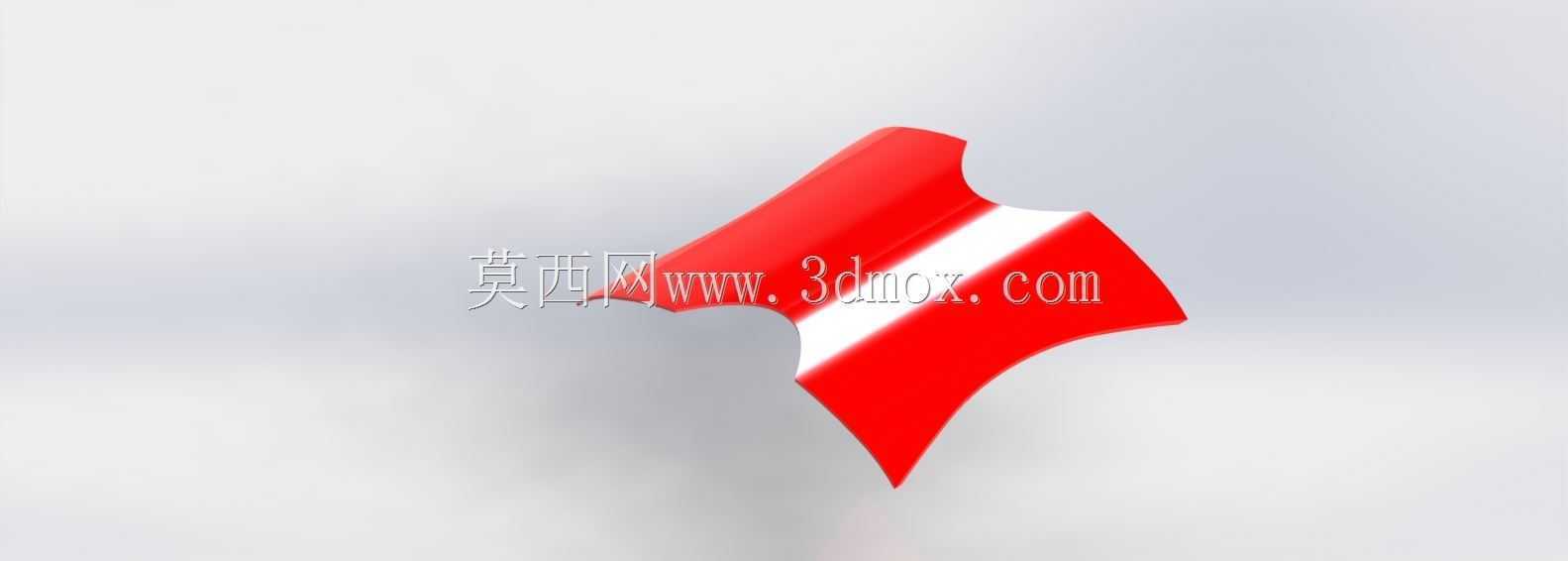

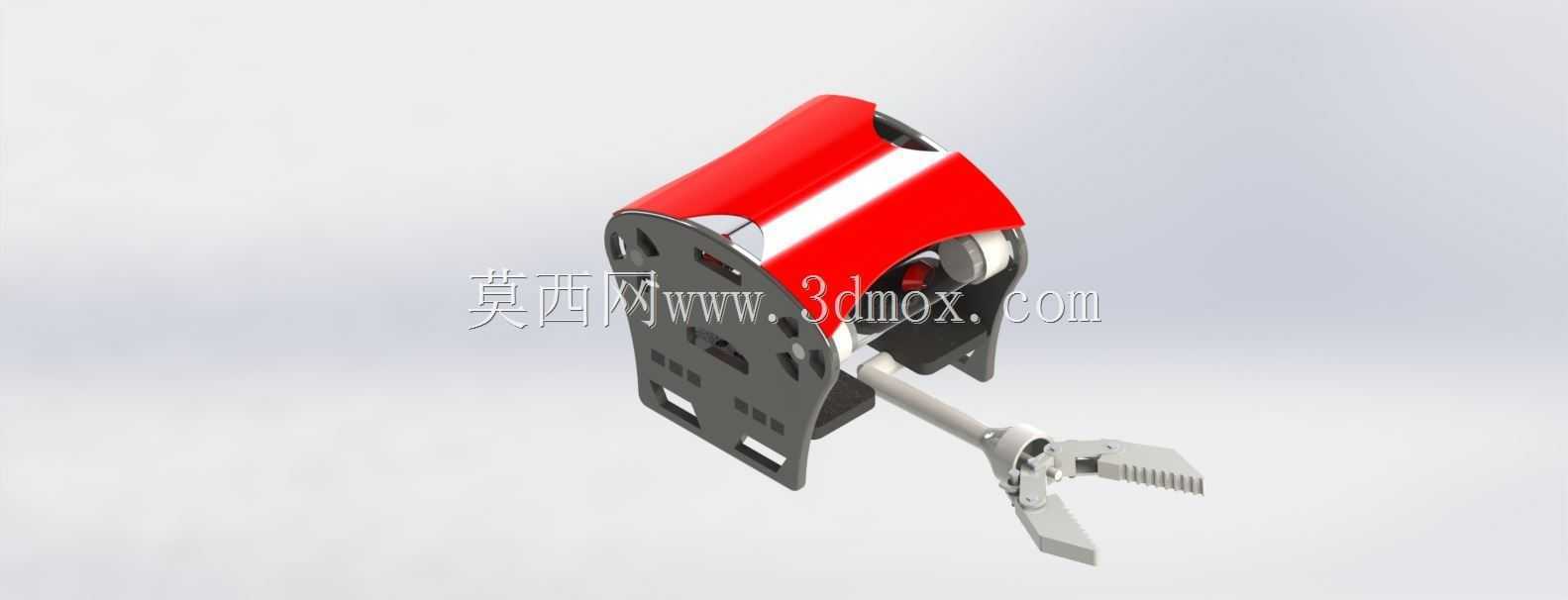

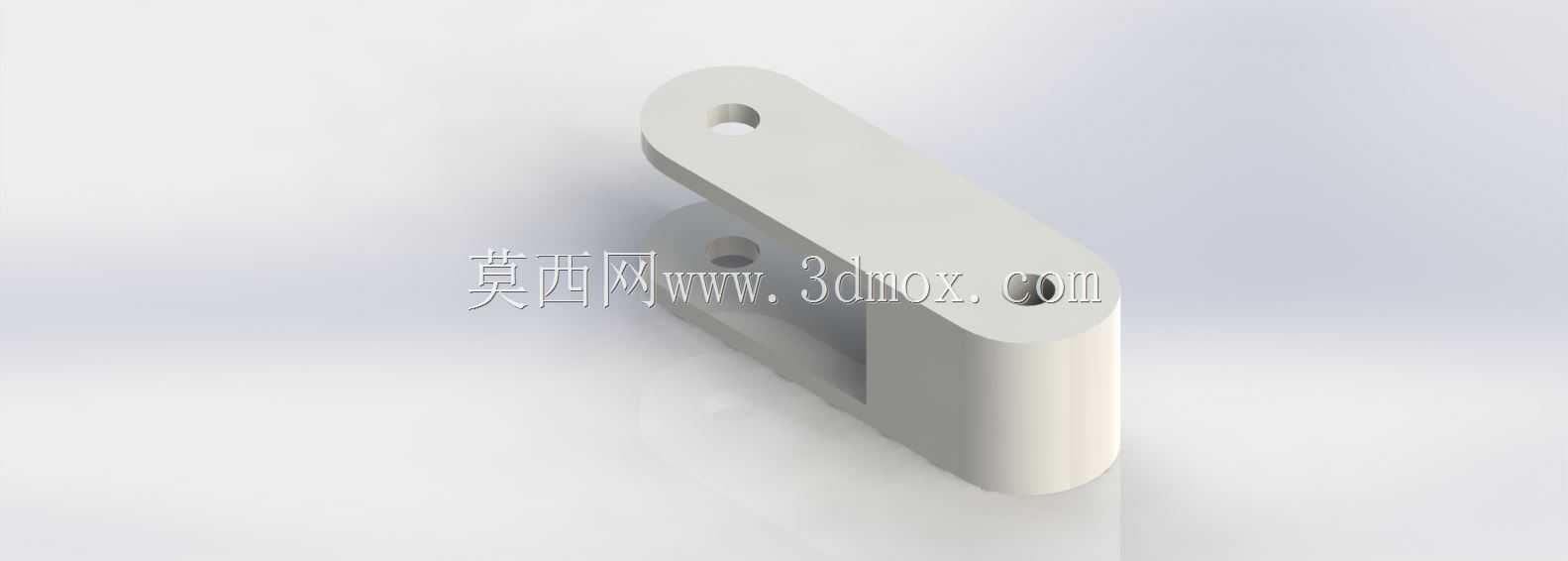

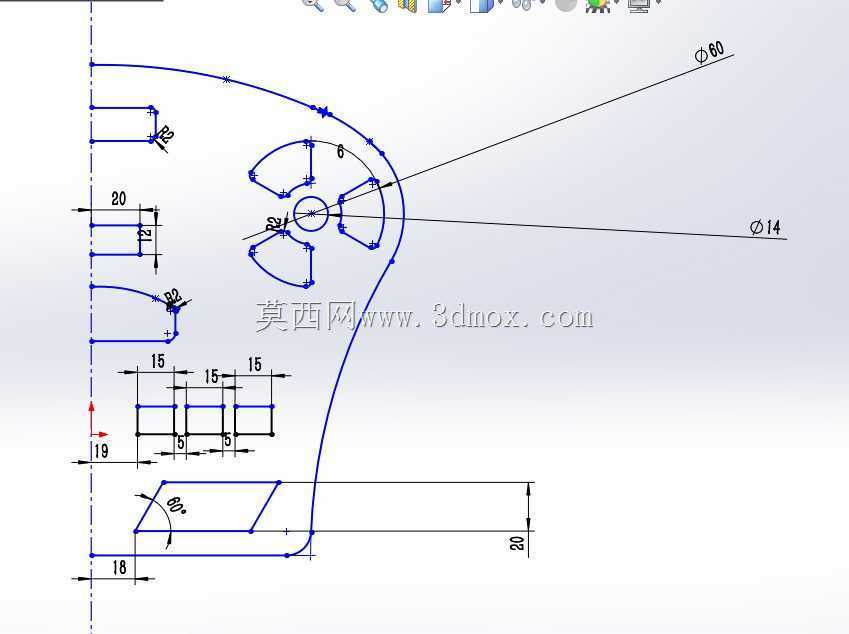

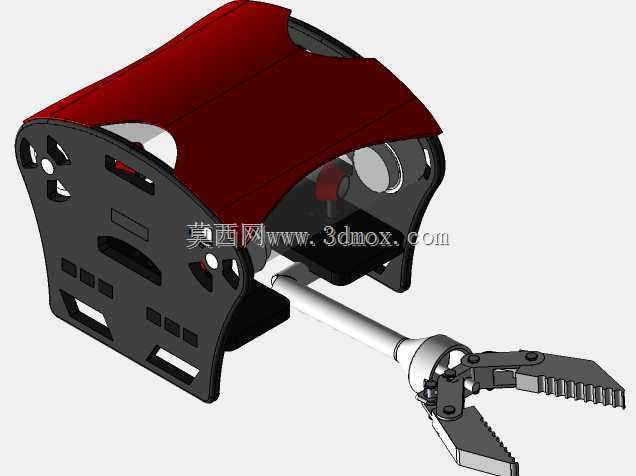

　　这款末端夹持结构主要适配桌面级小型机械臂的作业需求，在3C电子小件分拣、实验室样本转移、教学实训平台演示这类轻载作业场景中，能够完成0.5kg以内规则或异形小件的夹取、转移、放置动作。结构整体采用分体式布局，驱动安装段与夹持执行段通过刚性连杆衔接，可根据实际安装工位的空间需求调整连杆长度，避开作业路径上的设备干涉点。夹持端采用两指平动夹爪设计，指面加工有等距防滑齿纹，接触工件时可增大静摩擦力，避免光滑表面工件在转移过程中滑落；指根位置设置有限位凸台，当夹爪闭合到最小行程时，凸台与基座端面贴合，防止驱动件过行程造成结构损坏。驱动安装段的外壳采用曲面包覆设计，上部的红色护罩为快拆结构，通过侧面的卡扣与下部金属基座连接，

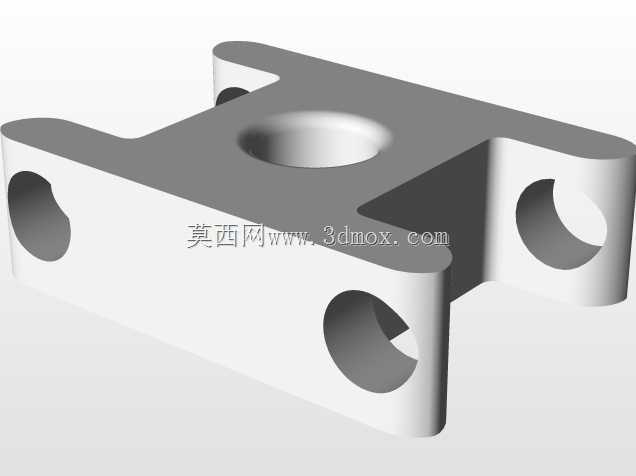

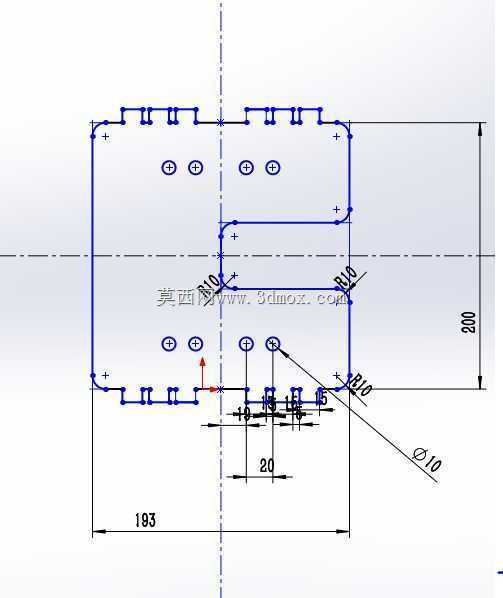

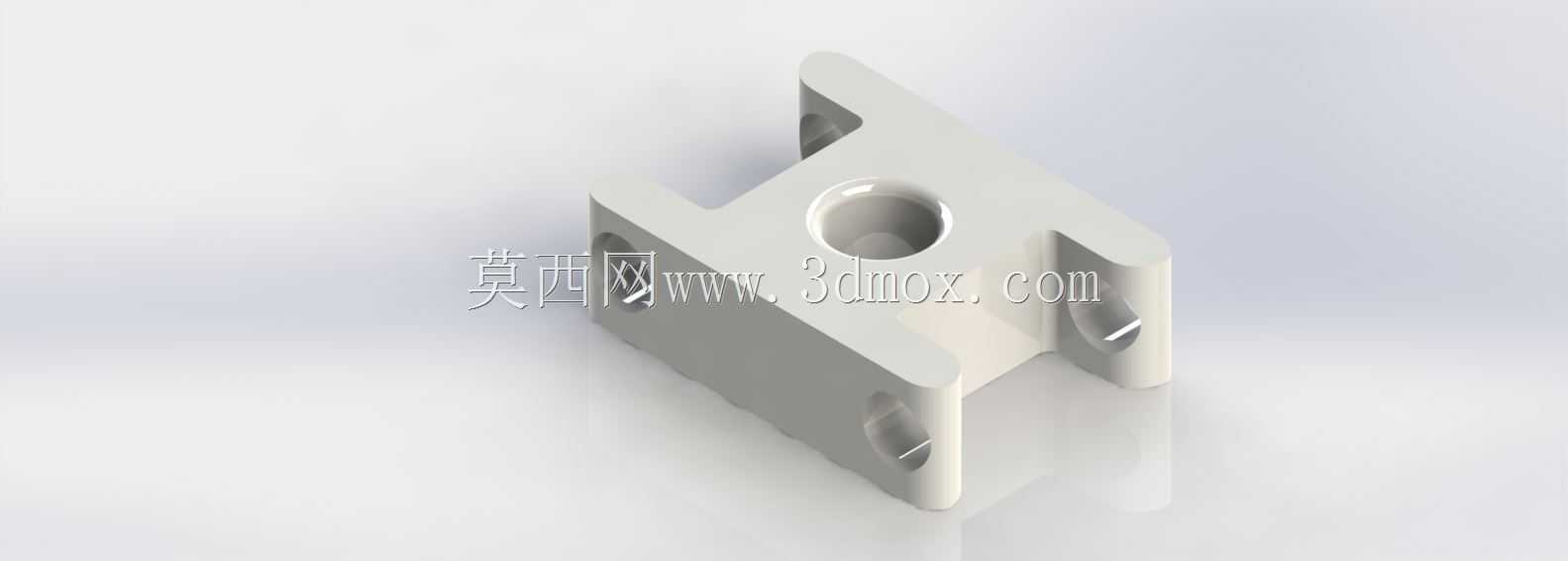

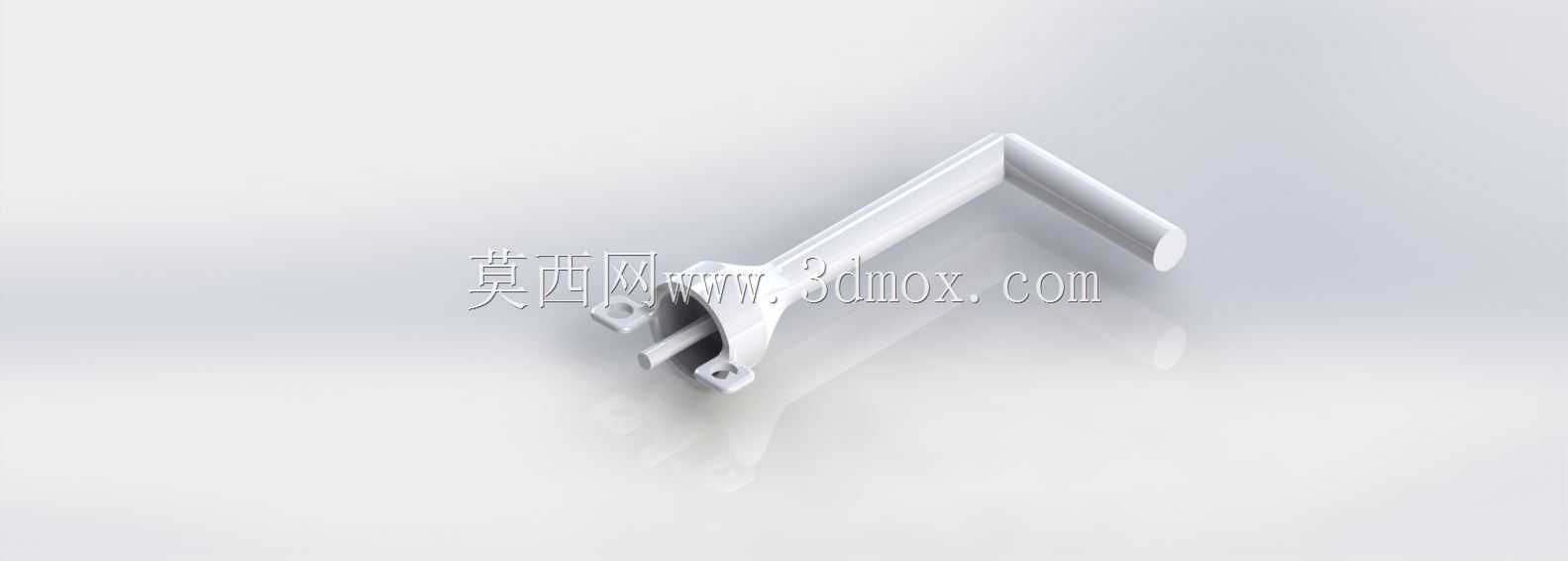

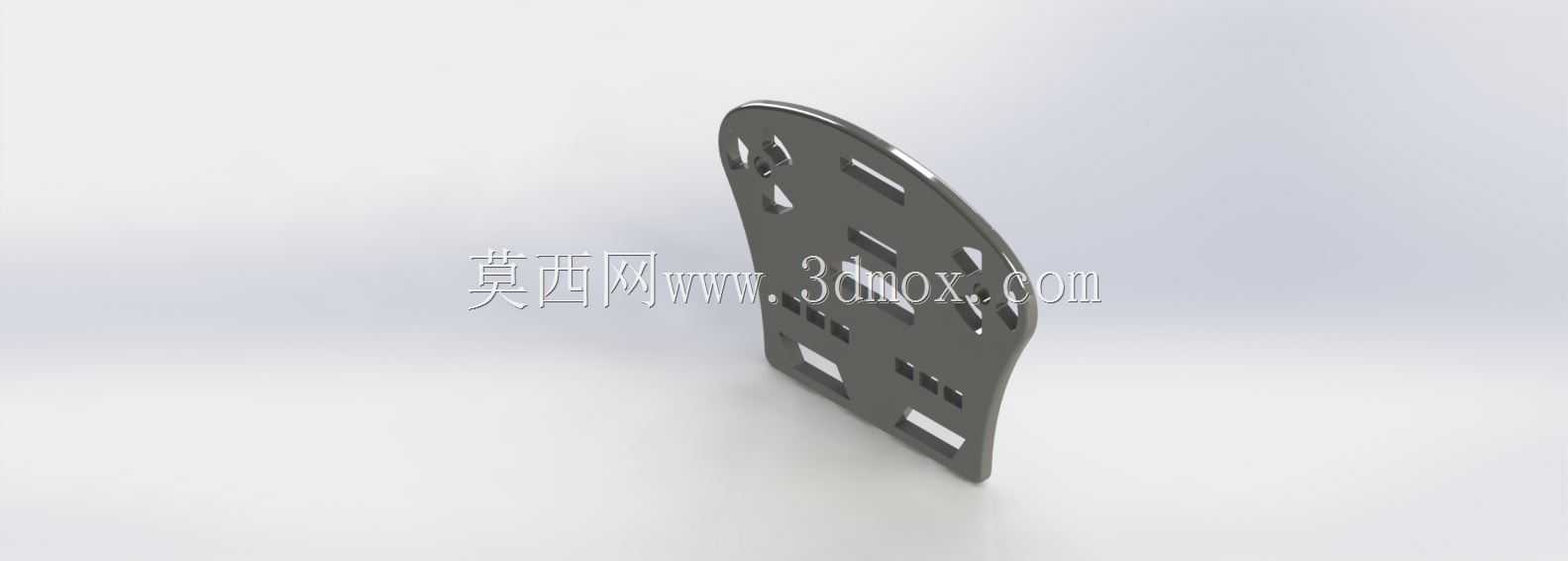

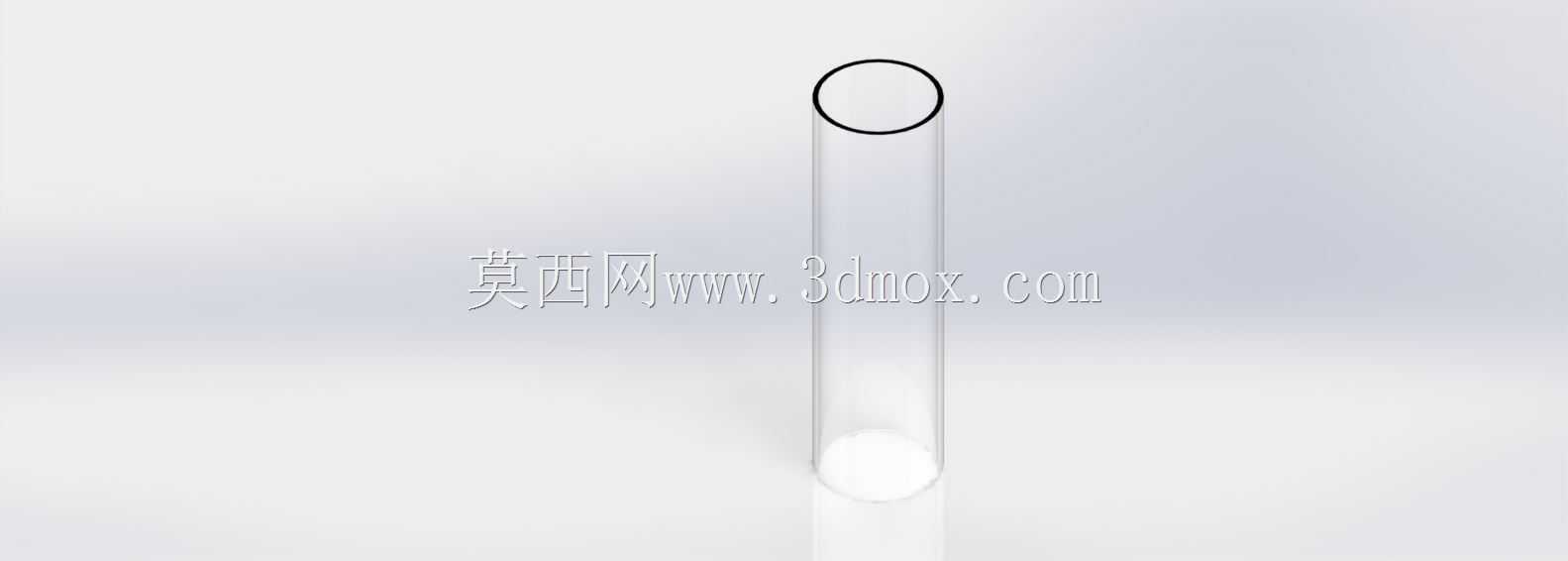

　　日常维护时无需拆解整体安装结构，即可直接打开护罩调整内部驱动件的预紧力、检查传动件磨损情况；基座侧面预留有两组对称的安装孔位，可兼容法兰连接、抱箍连接两种常见的机械臂末端安装方式，安装孔的孔距按照小型桌面机械臂的通用接口尺寸设计，无需额外加工转接板即可完成装配。从安装边界来看，驱动段外壳的最大回转直径控制在80mm以内，连杆伸出长度可在60mm到120mm区间内选配，夹爪完全张开时的最大指端间距为45mm，闭合后最小夹持间隙为2mm，可覆盖薄片类、小方块类、细轴类常见小件的夹持尺寸范围。设计过程中优先考虑了作业时的视野遮挡问题，将驱动件全部收纳在后部的护罩内，中部连杆采用细直径的空心金属杆，在保证结构刚性的前提下尽可能缩小杆体直径，

　　避免作业时连杆遮挡操作人员的视线，方便调试阶段对位调整。夹爪的传动部分采用齿轮啮合的平动结构，相比连杆式夹爪，传动间隙更小，重复夹持定位精度可控制在0.2mm以内，满足小件精准对位放置的需求；所有传动接触面都预留有润滑脂存储槽，长期运行时可减少磨损量，延长结构维护周期。基座下部开有贯穿的走线槽，驱动件的线缆可从走线槽内穿出，沿机械臂臂杆内部布线，避免线缆外露在作业区域被工件勾挂造成损坏。在实际应用中，这款结构可直接替换原有机械臂的吸盘执行端，拓展机械臂的作业适配范围，针对不同材质的工件，还可在夹爪指面粘贴橡胶垫、硅胶垫等缓冲材质，避免夹取表面易刮花的工件时留下压痕。结构整体的重量控制在180g以内，

　　不会给小型机械臂的末端带来过大的负载负担，保证机械臂运行时的动态稳定性；护罩的曲面设计同时兼顾了外观辨识度与安全防护性能，可避免操作人员误触内部的传动部件造成机械伤害，护罩表面做了哑光处理，减少实训场景下灯光反射对操作视线的干扰。
