长距离线缆巡检用缆载行走摄像装置

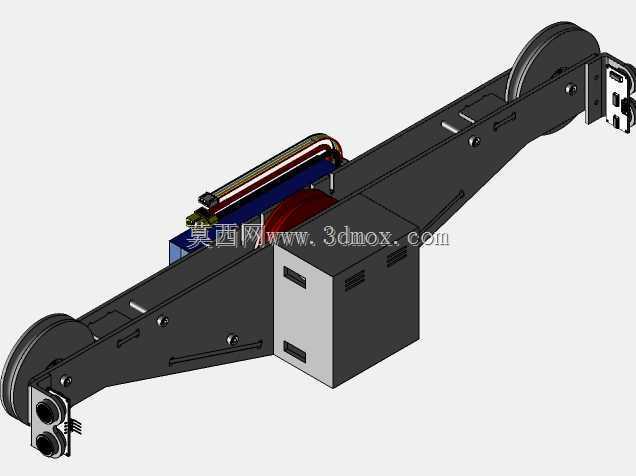

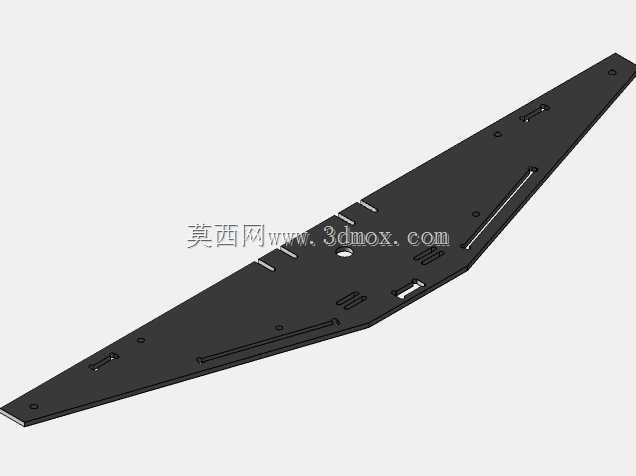

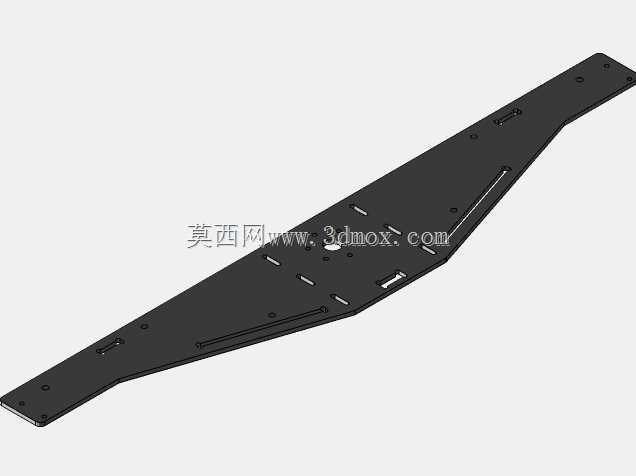

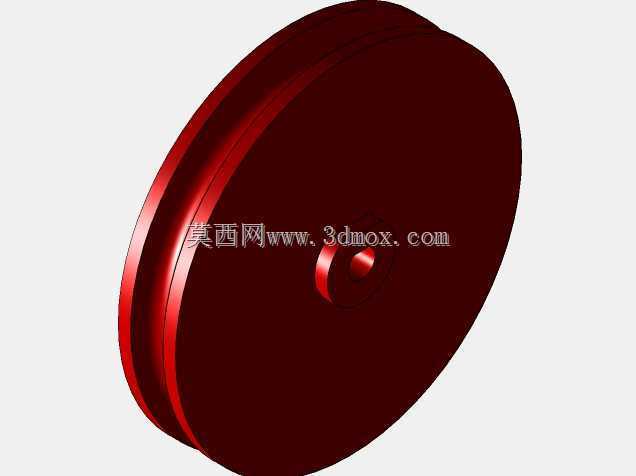

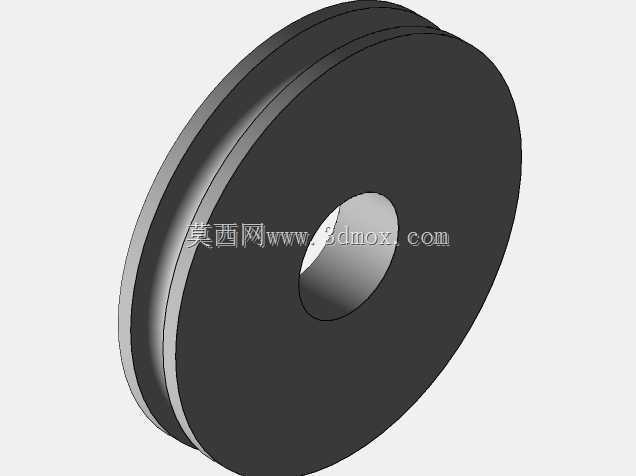

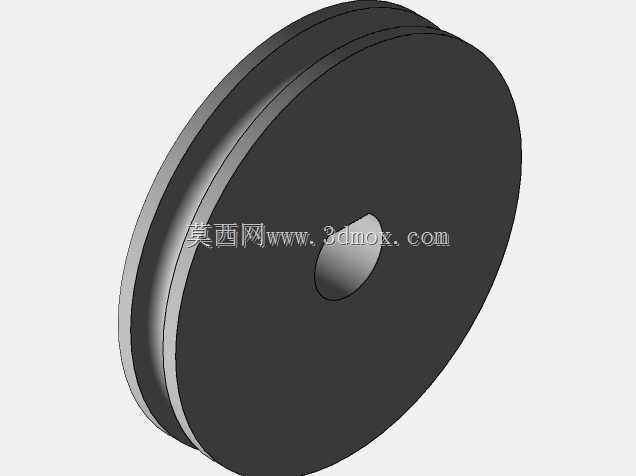

　　这款缆载行走摄像装置主要面向架空高压线缆、通信干线缆线、工业厂区架空动力缆的日常巡检作业场景，区别于传统人工登塔走线的巡检模式，装置可直接挂载在目标线缆上沿线路自主行走，搭载的摄像模块可实时采集线缆表面磨损、金具松动、绝缘层破损、外力破坏痕迹等画面信息，替代人工完成高危、大跨度的线路巡检作业，尤其适配跨山区、跨河流、跨厂区管廊段的长距离线缆巡查任务，大幅降低高空作业的安全风险与人力投入。从结构设计逻辑来看，装置整体采用悬臂式承载布局，两端设置带限位轮缘的行走轮组，轮槽弧度匹配常规架空线缆的外径范围，轮缘内侧做倒角过渡处理，避免行走过程中剐蹭线缆外护套，行走轮与中部承载臂采用刚性连接，承载臂采用变截面钣金折弯成型，

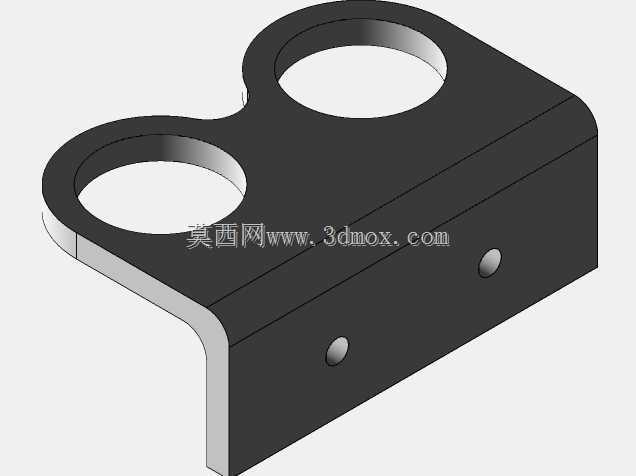

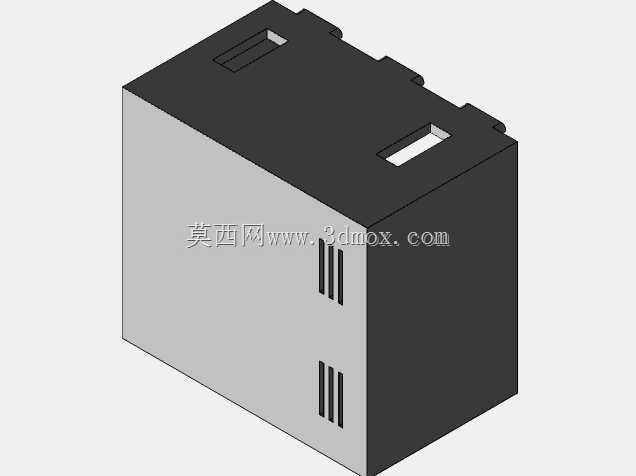

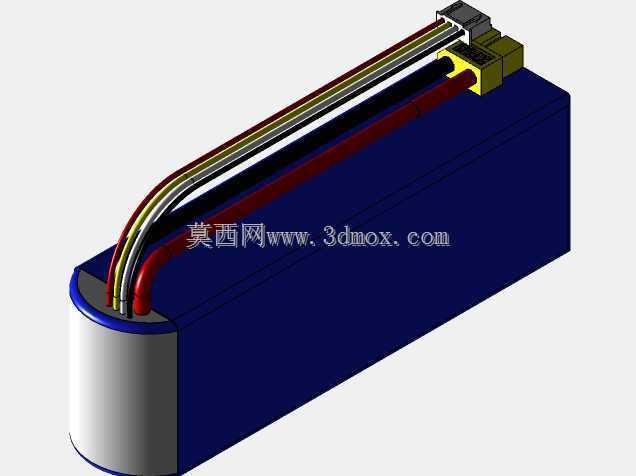

　　靠近行走轮的位置做局部加厚补强，抵消长悬臂结构在行走过程中产生的挠度变形，保证整机在线缆上行走时的姿态稳定，不会出现单侧倾斜卡滞的问题。中部集成的功能舱采用模块化快拆设计，舱体内部预留摄像模块、供电模块、行走驱动模块的安装位，舱体侧壁开设散热格栅，兼顾内部元器件的散热需求与户外作业的防尘防护等级，摄像模块的安装位设置角度微调结构，可根据实际巡检的线缆直径、拍摄焦距需求调整镜头俯仰角度，保证镜头始终对准线缆表面与下方金具连接位置，避免出现拍摄盲区。装置的安装边界设计充分考虑现场作业的实操需求，两端行走轮的开合机构采用侧翻式快锁结构，现场作业人员无需借助额外工具，即可在地面通过绝缘操作杆将装置挂载到线缆上，锁止结构自带防脱卡扣，

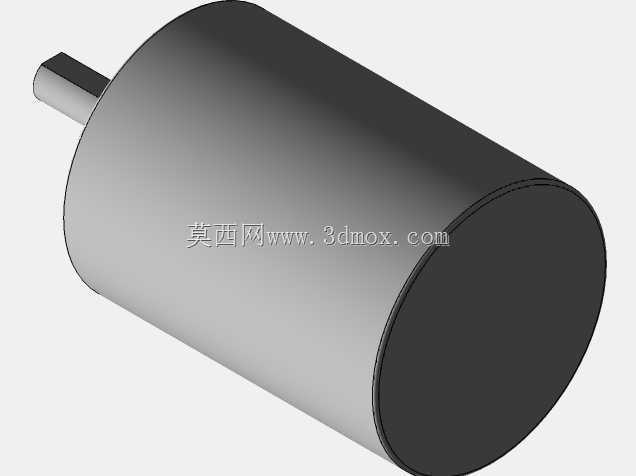

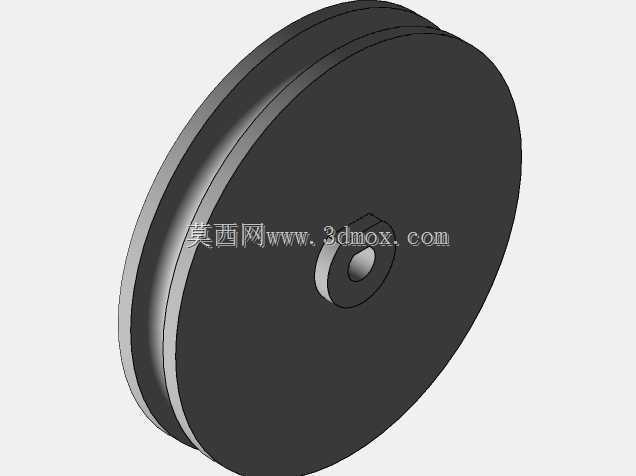

　　即使遇到线缆接头、防震锤等凸起障碍物时，轮组也不会意外脱线；整机的重心经过配平设计，挂载后整机重心落在线缆轴线的正下方，行走过程中不会出现偏摆晃动，即使在6级以下风力的户外环境下也能稳定行走作业。从功能特性来看，装置的行走驱动采用减速电机直连行走轮的传动方案，传动链路短、传动效率高，可根据巡检需求调整行走速度，在重点排查区段可低速慢行采集高清画面，在无异常的常规区段可快速通过提升巡检效率；摄像模块采用定焦广角镜头，视场角覆盖线缆周向120度范围，单次行走即可完成线缆上表面、侧表面以及下方悬挂金具的画面采集，无需额外调整镜头角度。结构设计过程中充分考虑了不同线径的适配性，行走轮的轮槽深度可兼容直径15mm至35mm的常规架空线缆，

　　轮组表面包覆防滑橡胶层，既可以增加行走时的摩擦力避免打滑，也能避免硬质轮体直接挤压线缆外护套造成绝缘层损伤；承载臂上预留的线束走线槽采用内嵌式设计，所有连接供电与信号传输的线缆都藏在臂体内部，避免外露线束被树枝、线缆金具勾挂造成损坏。在实际工况适配方面，装置的所有外露结构件都做了防锈防腐表面处理，可适应户外高温、高湿、轻度盐雾的作业环境，功能舱的接缝处设置密封胶条，可抵御小雨天气下的雨水侵入，满足大部分户外架空线缆的日常巡检作业需求；整机的拆装维护也做了针对性优化，所有模块之间的连接都采用快插接口，现场作业时如果某一模块出现故障，可直接快速更换备用模块，无需整机拆解，大幅缩短现场作业的准备与维护时间。
