多叶片径向式涡轮叶轮结构设计

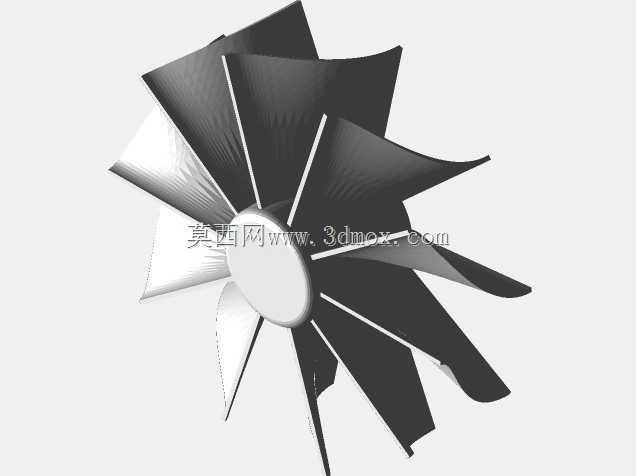

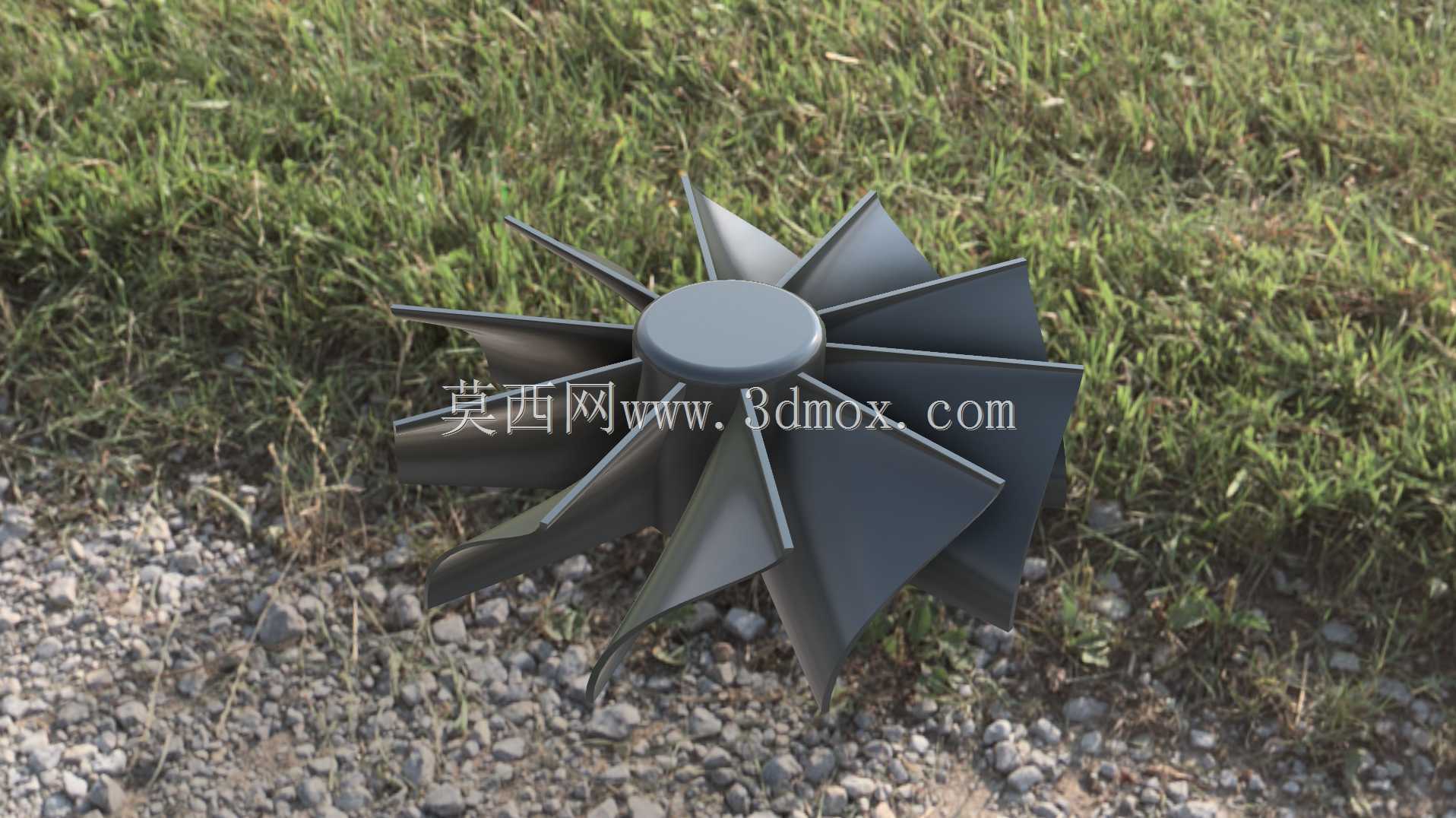

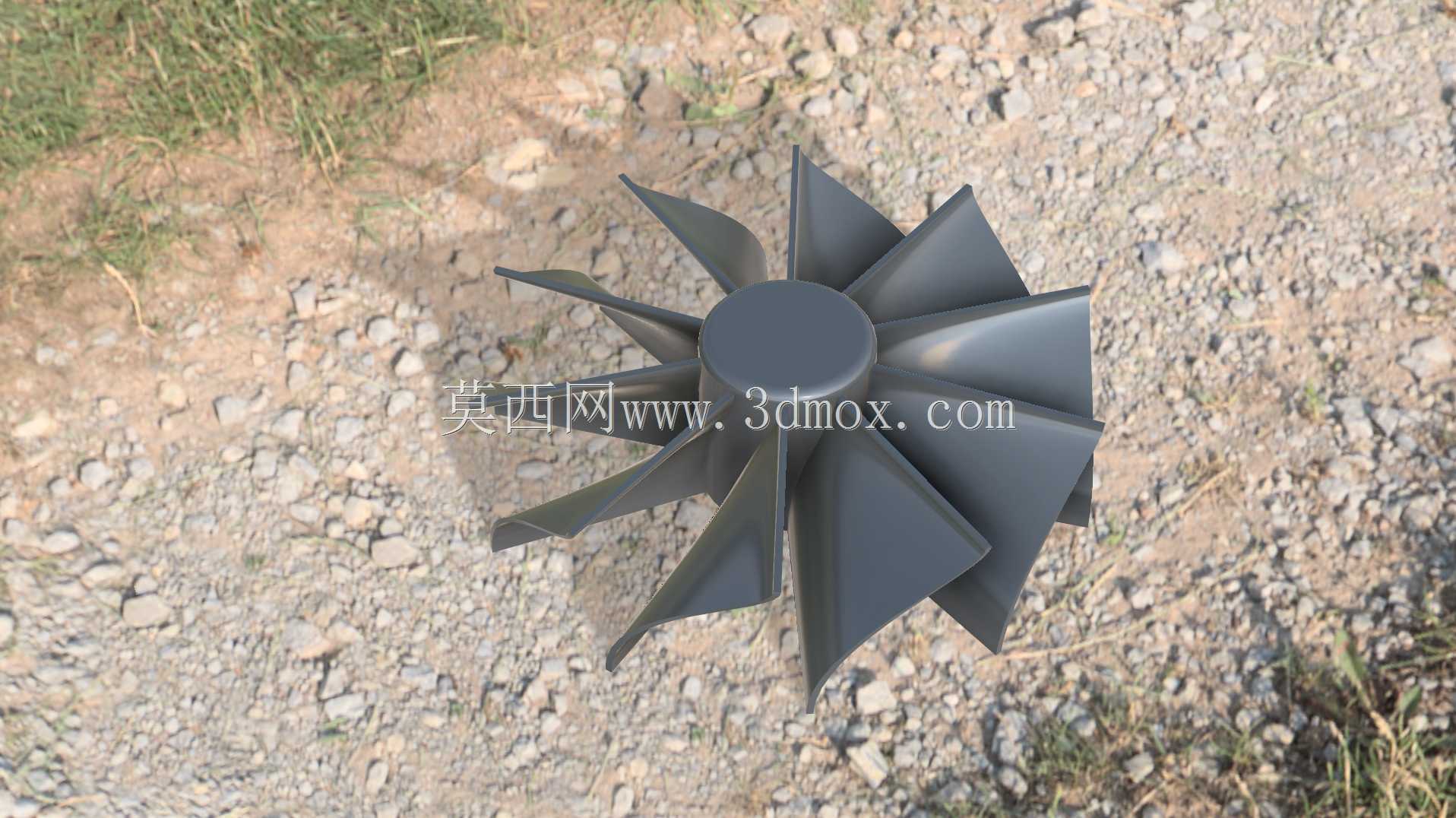

　　这类多叶片径向叶轮是流体能量转换类设备的核心做功部件，常见于小型涡轮增压器、微型燃气轮机、工业离心风机、物料气力输送风机等场景中，核心作用是通过自身高速旋转完成流体动能与机械能的相互转换，根据应用场景的不同，既可以作为动力输出端承接高压流体冲击带动转轴输出扭矩，也可以作为动力输入端由电机驱动带动流体增压输送。从结构设计逻辑来看，该叶轮采用等厚弧形叶片径向均布布局，轮毂与叶片采用一体化成型思路，叶片数量选取12片的设计方案，是兼顾单叶片受力、流体通过效率、整体动平衡性能的折中选择——叶片数量过少会导致单叶片承受流体冲击载荷过大，高速运转时易出现叶片形变甚至断裂风险，同时流体脉动幅值增大会带来额外的振动噪音；

　　叶片数量过多则会缩小相邻叶片间的流道宽度，增大流体通过时的沿程阻力损失，降低整体能量转换效率，同时提升加工成型的难度与成本。叶片型线采用后弯式圆弧设计，相较于直叶片结构，该型线能够更好地贴合流体进入叶轮时的入射角度，减少流体冲击叶片前缘造成的入口损失，同时在流体沿叶片流道向外缘流动的过程中，能够更平顺地完成能量传递，降低流道内的涡流紊流损失。轮毂部分采用圆柱形凸台结构，中心预留轴孔安装位，用于和传动轴进行过盈配合或者键连接传递扭矩，轮毂的直径设计需要匹配转轴的安装尺寸，同时保证轮毂与叶片根部的连接过渡区域有足够的圆角过渡，避免应力集中——高速旋转工况下，叶片根部是应力集中的核心区域，若采用直角过渡，在交变载荷作用下极易萌生疲劳裂纹，

　　因此设计时在叶片与轮毂的衔接处做了平滑圆弧过渡，分散应力集中点，提升整体结构的抗疲劳性能。从安装边界尺寸来看，该叶轮的整体外径根据配套设备的流道尺寸匹配设计，轴向厚度需要控制在配套蜗壳的安装腔室宽度范围内，保证叶轮旋转时与壳体之间保留均匀的微小间隙，既不能间隙过大造成流体内泄漏降低效率，也不能间隙过小导致运转过程中热胀形变或者装配误差带来的擦碰故障。叶片的外缘做了等直径齐平处理，保证旋转时外缘的圆度公差控制在合理范围内，避免高速旋转时出现不平衡量带来的振动问题。在实际工程应用中，这类叶轮的材质选择需要根据工况确定：如果是用于常温空气输送的普通风机场景，可选用工程塑料注塑成型，降低重量与成本；如果是用于高温废气驱动的涡轮增压器场景，

　　则需要选用高温合金或者铝合金通过精密铸造或者五轴铣削成型，保证高温下的结构强度与抗蠕变性能。设计过程中需要完成动平衡校核，对每个叶片的重量一致性进行管控，必要时在轮毂或者叶片特定位置做去重处理，将剩余不平衡量控制在对应转速等级的允许范围内，避免高速运转时产生过大振动损坏轴承与壳体。另外，流道的表面粗糙度也会直接影响能量转换效率，设计时需要明确叶片表面的粗糙度要求，对于高精度应用场景，需要对叶片型面做抛光处理，降低流体与壁面的摩擦阻力。这类叶轮的结构设计没有多余的冗余部件，所有结构特征都服务于流体能量转换与可靠安装的核心需求，叶片的倾斜角度、曲率半径、安装角等参数都需要根据目标工况的流量、压升、转速参数进行匹配计算，不能随意更改，否则会直接导致设备性能达不到设计指标，甚至出现运行故障。
