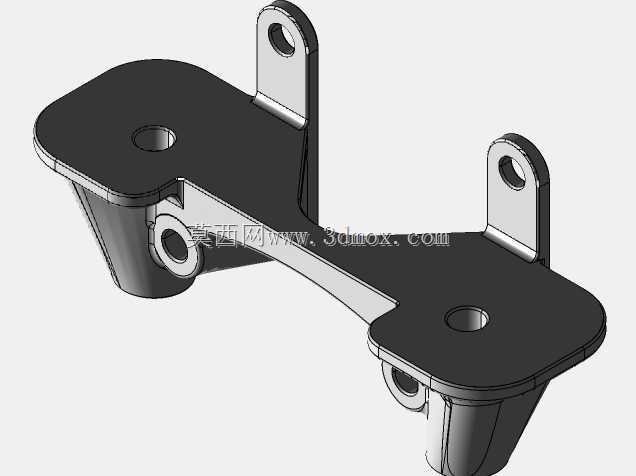

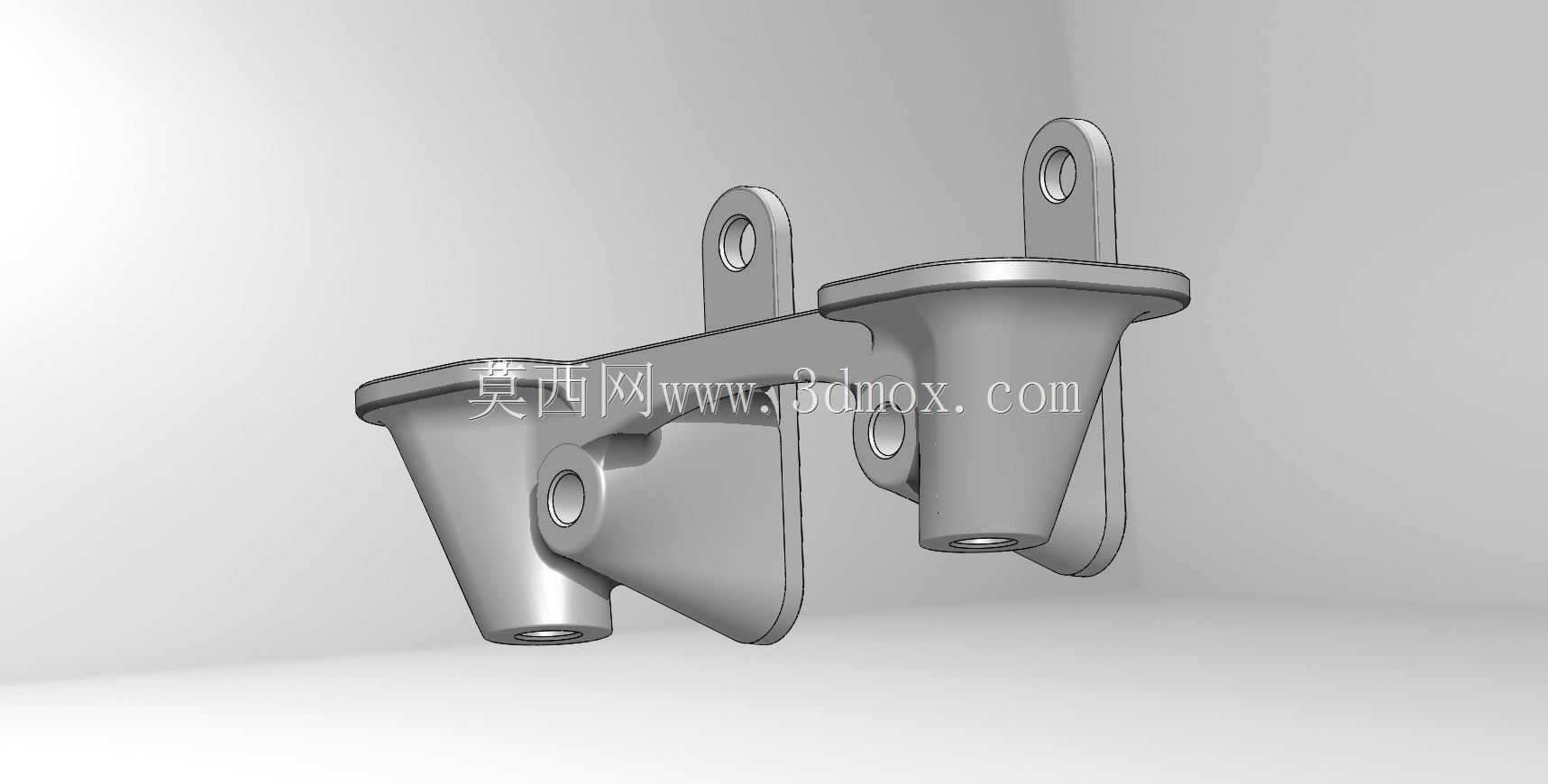

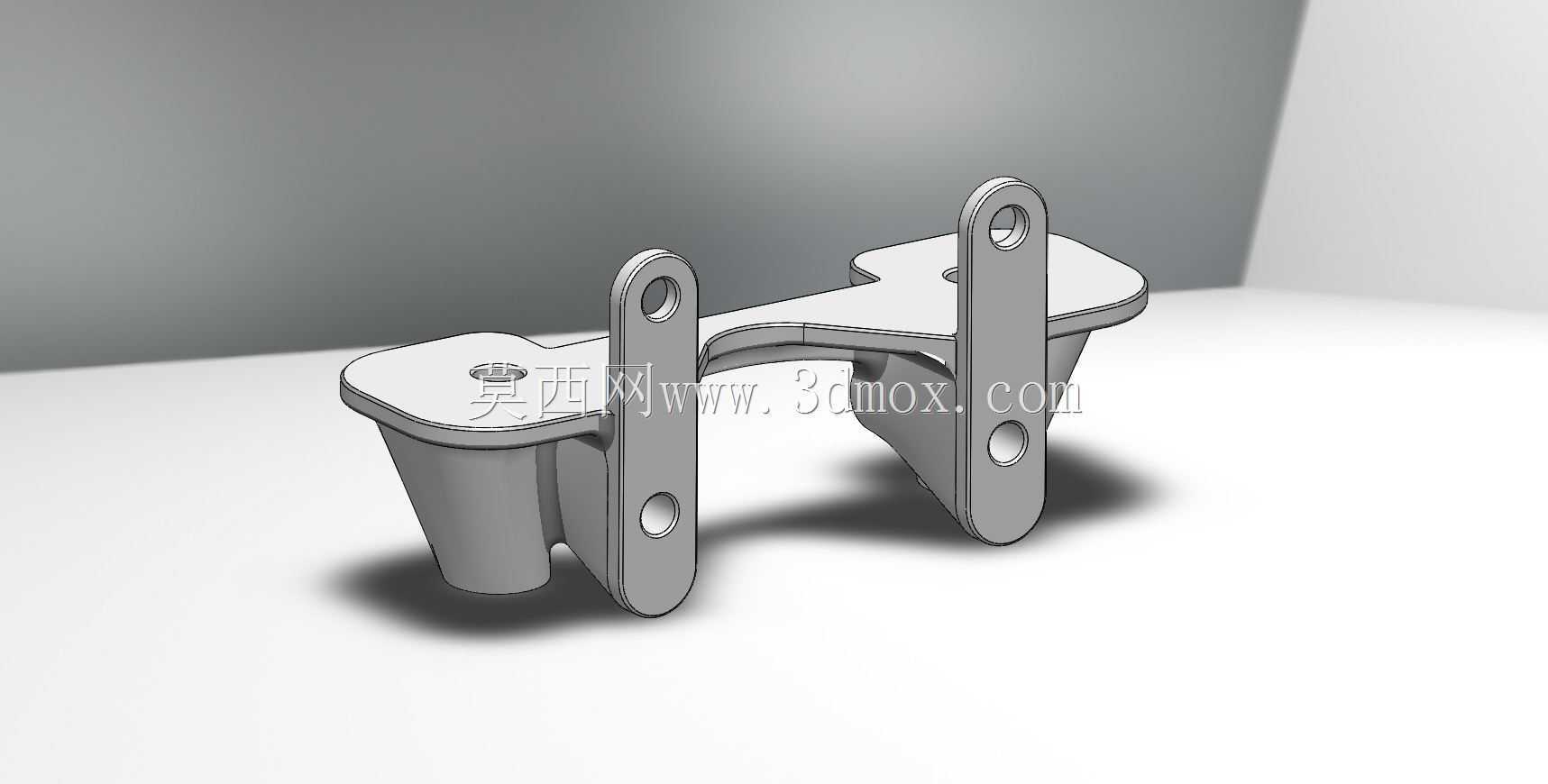

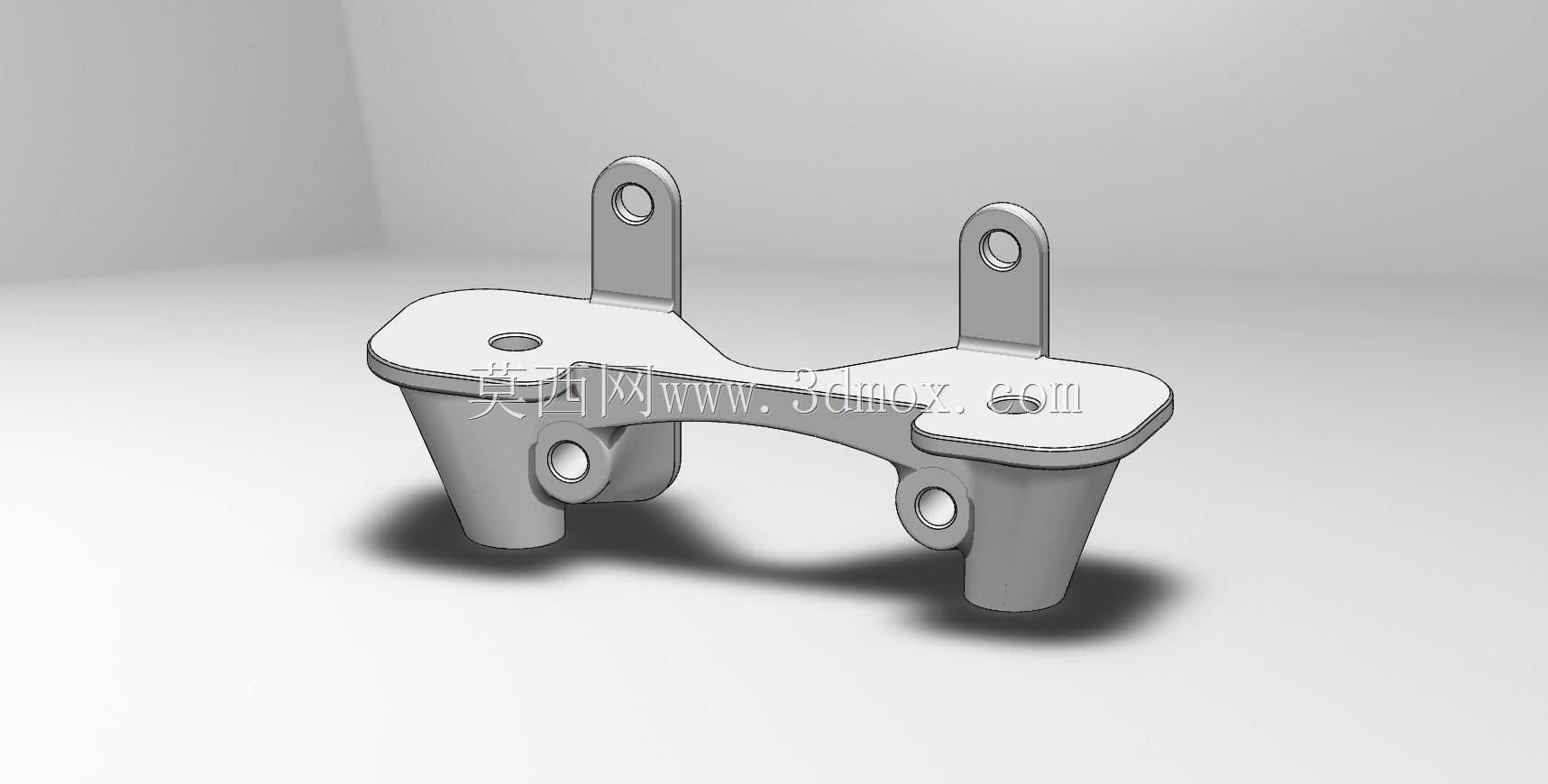

ULA内部支撑支架

Ultem 9085支架于2016年10月13日在Solidworks 2014中建模。它被建模为三个部分，然后组合成一个单独的部分。支架符合ULA提供的零件设计范围，并包含在Grabcad挑战中（见ULA SPT BRKT.pdf）。壁厚不小于0.04英寸。该模型旨在最大限度地减少支撑材料的体积和打印后支撑材料的移除。支架在安装孔固定的情况下，支撑沿负Z方向均匀施加的600 lbf的负载（见ULA SPT BRKT Simulation Xpress Study-1.docx）
