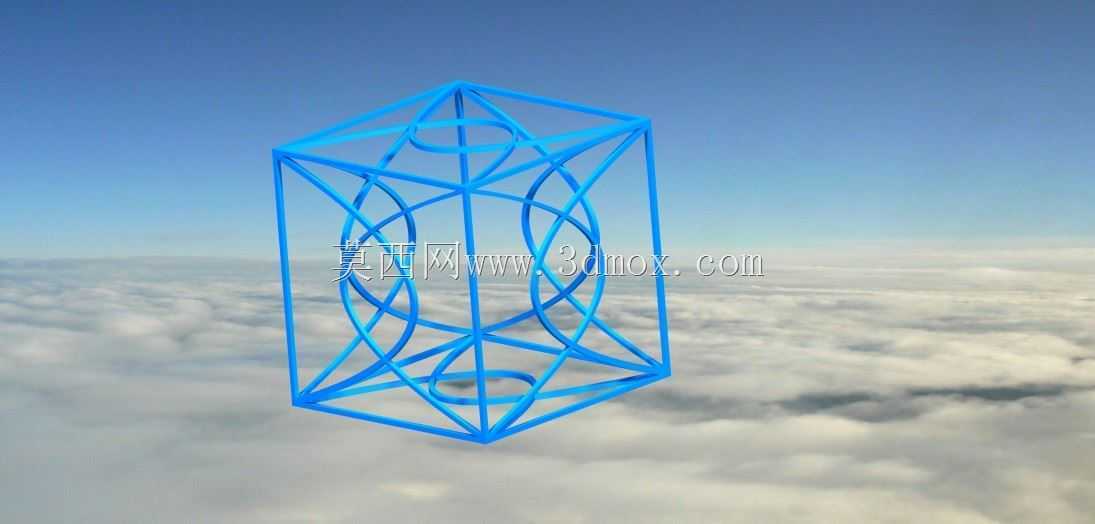

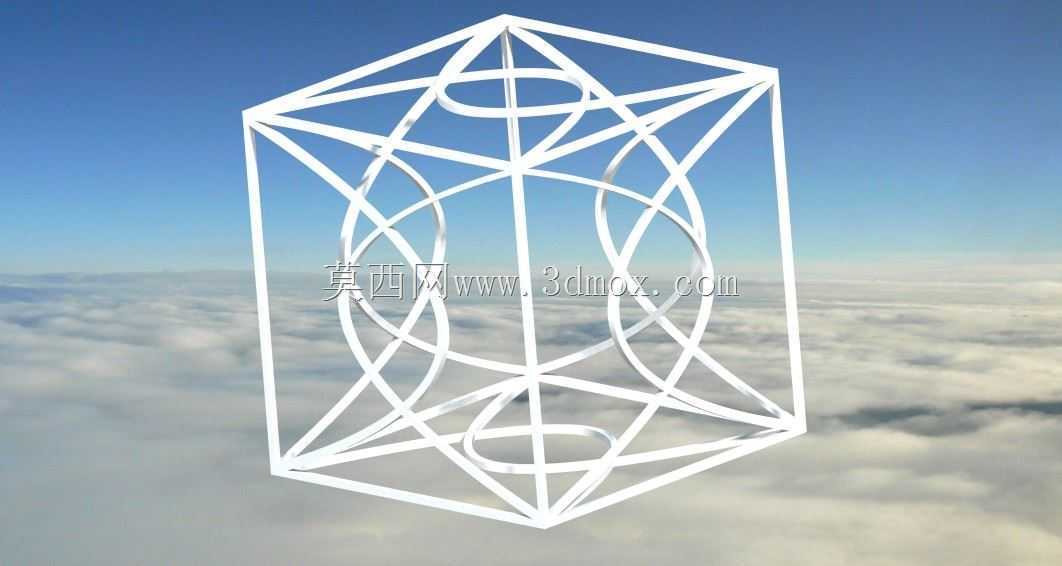

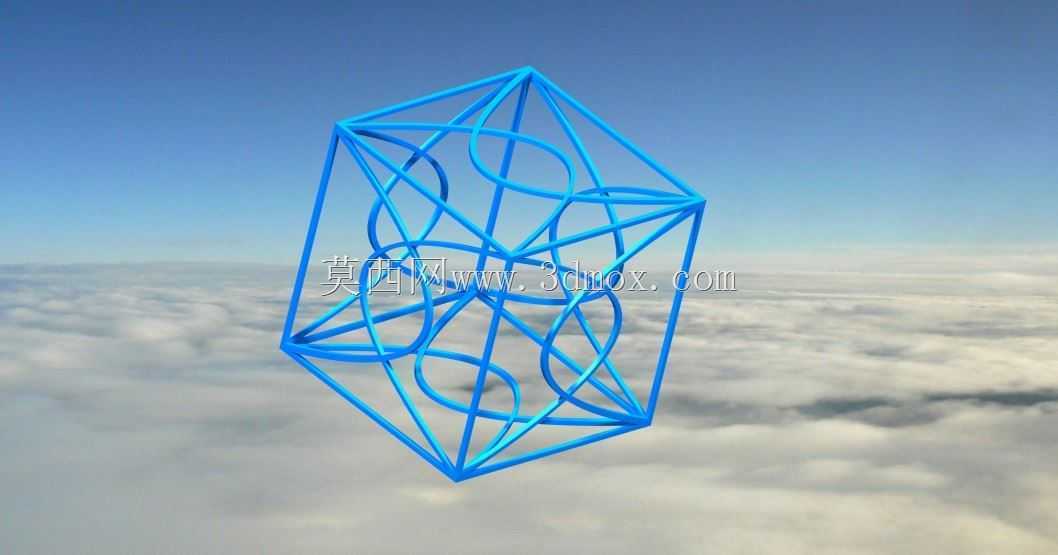

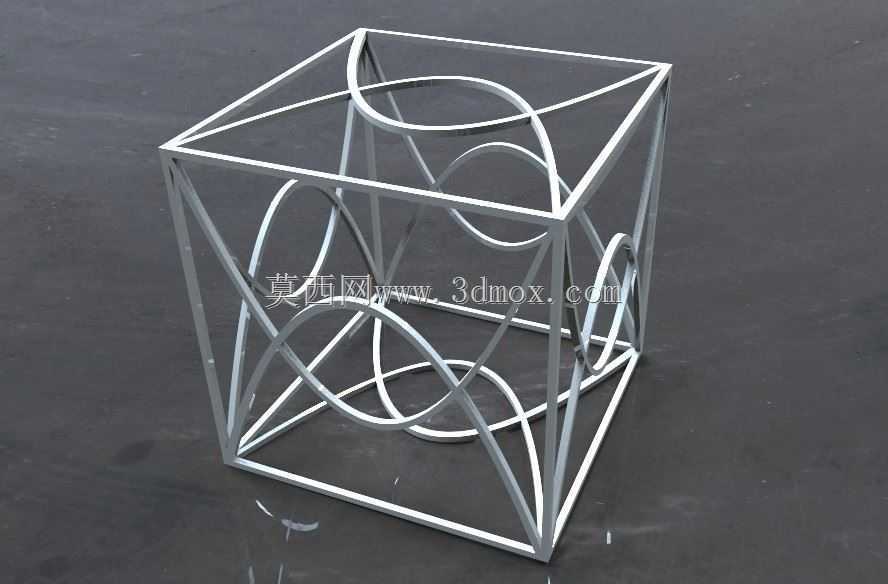

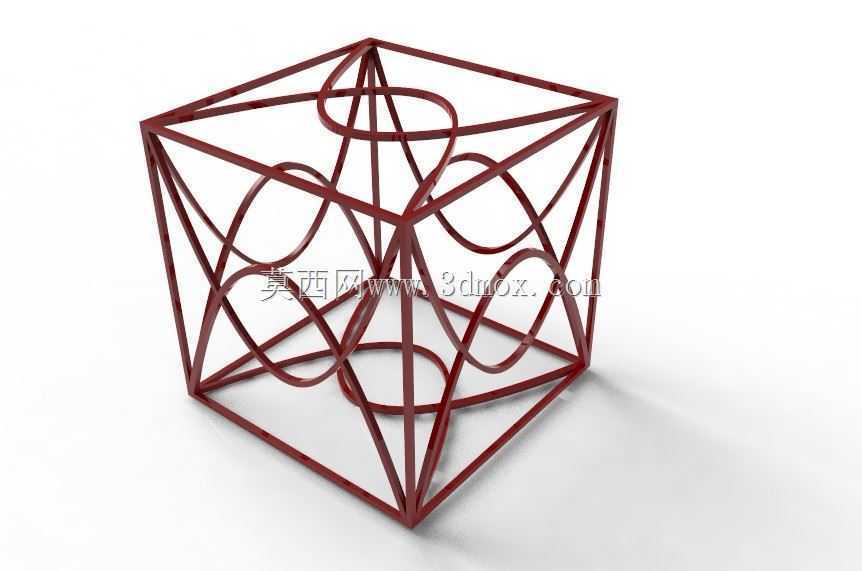

空间轨道用刚性曲面立方框架结构

　　在空间在轨结构的设计场景中，传统的实心立方承载结构往往面临自重过大、发射载荷占比高、空间碎片撞击易产生连锁碎裂的问题，这款曲面立方框架结构正是针对这类痛点完成的构型优化。从实际使用场景来看，该结构可作为小型卫星的主承力骨架、空间在轨装配的模块化连接节点，也可适配地面高振动环境下的精密设备安装支架，替代传统的焊接方管框架，在同等承载能力下降低整体自重。

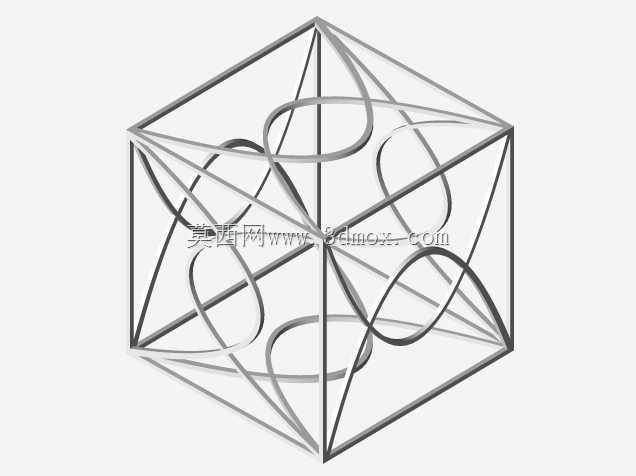

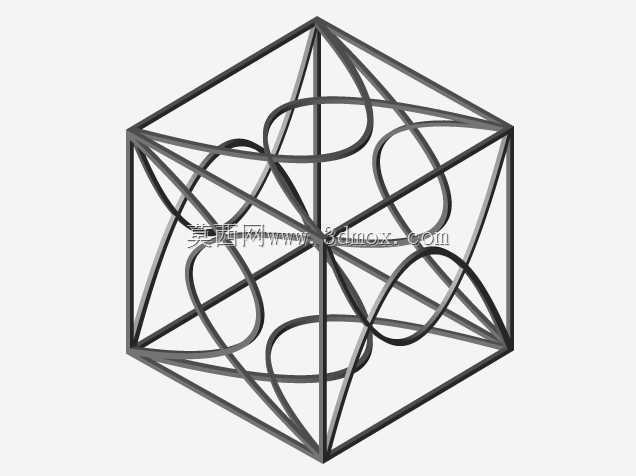

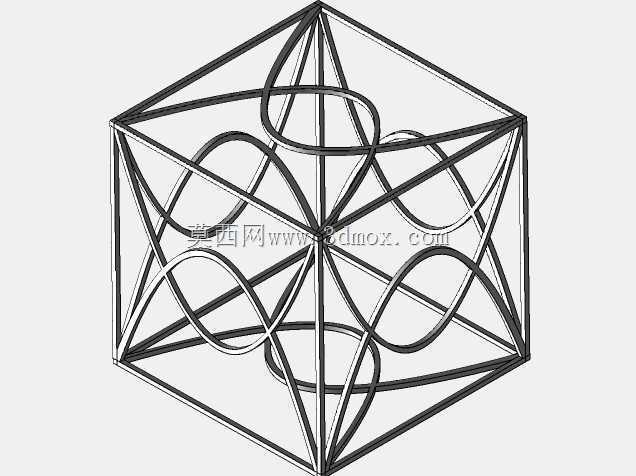

　　设计思路上，这款结构没有采用常规立方框架的直棱边直撑杆构型，而是在立方体的六个面内分别嵌入相切于面内四边的环形曲面肋条，所有肋条与立方棱边在端点位置实现一体化汇交连接，没有额外的拼接焊缝或紧固件安装位，从构型根源上消除了连接松动的隐患。这种端点汇交的连接方式，让每一根棱边、每一段曲面肋都能参与整体受力，当某一个面承受外加载荷时，载荷会通过环形曲面肋快速分散到相邻的四个棱边，再传导至整个立方体的所有构件，避免局部应力集中导致的结构失效。

　　从功能特性来看，该结构的刚性表现远优于同材料用量的直杆立方框架，常规直杆框架在承受面外载荷时，直杆容易发生侧向屈曲，而嵌入的环形曲面肋相当于在每个立方体面内增加了连续的弹性支撑，能将杆件的计算长度系数降低40%左右，大幅提升抗屈曲能力。四个侧面的曲面肋与棱边的连接节点经过曲率过渡优化，不存在直角应力集中区域，在循环振动载荷下的疲劳寿命比直角焊接框架提升两倍以上，完全可以满足航天发射阶段的高频振动、在轨运行阶段的温度交变应力，以及地面工业环境下的长期重载承载需求。

　　关于安装边界与尺寸适配，该结构的外轮廓为标准正立方体，所有外棱边均为直线段，六个外表面的投影均为标准正方形，安装时可直接贴合平面安装基准，不需要额外设计适配的转接工装。结构内部的曲面肋全部位于立方体轮廓内部，没有向外突出的构件，不会占用额外的安装空间，多个相同结构可以实现无间隙堆叠拼接，通过棱边上预留的安装孔位就能快速组装成更大尺寸的框架阵列，适配不同尺寸的设备承载需求。结构的镂空率超过70%，既可以减轻自身重量，也能让气流、管线顺利从结构内部穿过，在作为设备防护框架使用时，不会影响设备的散热效率与管线排布。

　　在实际工程应用中，这款结构还可以根据使用场景调整杆件的截面尺寸与曲面肋的曲率，当用于大载荷承载场景时，可适当增大棱边与曲面肋的截面直径，提升整体承载能力；当用于对自重要求极高的航天场景时，可在保证刚性的前提下适当减小杆件截面，进一步降低结构自重。所有曲面肋的曲率均与所在面的四边相切，加工时无论是采用金属3D打印一体成型，还是采用管材弯制后焊接组装，都能实现较高的加工精度，不需要复杂的定制工装，加工成本可控。

　　不同于常规的装饰性镂空结构，这款曲面立方框架的每一处曲面构型都经过受力优化，不存在冗余的装饰性构件，每一段杆件都承担对应的传力功能，在承受多方向复合载荷时，各构件的受力更加均匀，不会出现局部构件受力过大提前失效的问题。在空间轨道应用场景中，这种镂空结构还能降低空间微流星体的撞击概率，即使局部杆件被撞击受损，剩余结构依然能保持整体刚性，不会出现瞬间坍塌的情况，提升在轨运行的安全性。在地面工业场景中，该结构可作为精密检测设备的安装机架，其良好的抗振性能可以避免外界振动对检测精度造成干扰，也可作为物流周转的承载框架，镂空结构方便观察内部货物状态，同时降低周转过程中的自重消耗。
