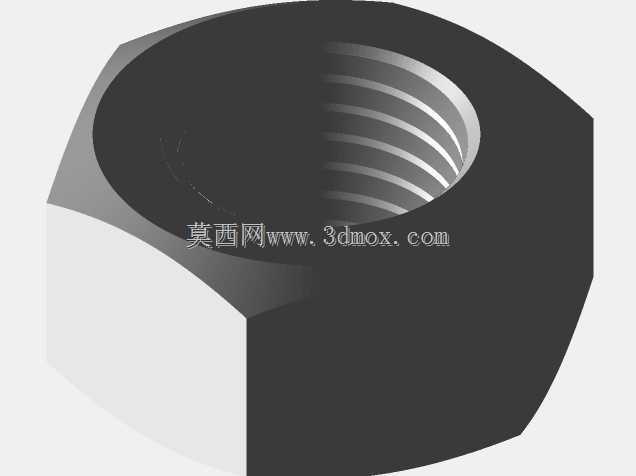

M36规格六角紧固螺母结构设计

　　在重型机械装配、钢结构节点连接、大型电力设备基座固定等场景中，大规格六角螺母的结构合理性直接决定整套连接副的可靠性，M36规格六角螺母作为粗牙大直径紧固件的典型代表，其设计细节需要兼顾通用安装适配性、螺纹啮合强度、扳手操作空间等多维度工程需求。从实际装配场景来看，这类螺母常搭配M36全螺纹螺柱或外六角螺栓使用，覆盖风电塔筒法兰拼接、重型输送设备机架锁紧、大型变压器底座固定、矿山破碎设备衬板紧固等重载工况，连接位置往往需要承受持续振动载荷、交变拉压应力甚至一定的冲击载荷，因此螺母的六角外形尺寸、螺纹牙型精度、端面接触平整度都有明确的工程约束。设计过程中首先要匹配公制粗牙螺纹的啮合参数，M36对应的螺距为4mm，螺纹中径、

　　小径的公差带需要适配常用的6H级内螺纹精度，保证与对应外螺纹件配合时，啮合牙数不少于8扣，避免出现螺纹滑牙、应力集中在端部几牙的问题；六角对边尺寸需要严格遵循通用紧固件标准，保证常规的呆扳手、套筒扳手、液压扭矩扳手都能顺利卡合，不会出现对边过大导致扳手无法套入、对边过小导致锁紧时棱角崩损的问题，同时六角的倒角设计需要兼顾导向与防磕碰，螺母两端的45度倒角不仅能在拧入时快速对准螺杆螺纹，还能去除加工毛刺，避免安装时割伤操作人员或刮损配合件的接触面。从安装边界来看，这类大规格螺母的厚度设计需要匹配连接副的载荷等级，常规8.8级配套的螺母厚度在31mm左右，保证螺纹啮合长度足够的同时，不会因为厚度过大增加不必要的安装空间占用，

　　六角对角尺寸控制在60mm左右，相邻两个安装孔的中心距需要预留至少10mm的扳手操作间隙，避免多组螺栓并排布置时出现扳手干涉，无法达到预设的锁紧扭矩。在结构细节上，螺母的支撑端面需要保证足够的平面度，平面度公差控制在0.1mm以内，避免锁紧时出现偏载，导致螺纹受力不均、连接副预紧力达不到设计要求；如果是用于有防腐需求的户外场景，螺母的棱边还需要做圆角过渡，减少喷涂、镀锌等表面处理时的积液挂渣问题，提升表面处理层的附着力。很多新手设计大规格螺母时容易忽略螺纹收尾的结构，实际上内螺纹的退刀槽尺寸需要匹配标准丝锥的加工参数，退刀槽宽度控制在5mm左右，直径略大于螺纹大径，既方便机加工时丝锥退出，也能避免螺纹末端出现不完整牙型，

　　导致螺栓拧入到末端时出现卡滞、顶死的问题。从实际使用反馈来看，大规格六角螺母在重载振动工况下，最容易出现的失效形式是螺纹牙剪切断裂、六角棱角磨损滑口、支撑面压溃凹陷，因此在建模阶段就需要对这些薄弱位置做结构校验：螺纹牙的剪切应力需要根据预紧力计算值校核，保证安全系数不低于1.5；六角部分的抗扭截面需要匹配最大锁紧扭矩，避免施加扭矩时棱角变形；支撑面的接触压应力需要小于被连接件的许用压应力，必要时可以搭配平垫圈增大接触面积，分散压应力。另外这类标准紧固件的建模不需要做多余的异形结构，严格遵循通用标准的尺寸参数，才能保证加工出来的零件可以和市面上的标准件互换，不需要单独定制专用安装工具，降低现场装配的难度与成本。在做装配仿真时，还需要验证螺母拧入全过程的干涉情况，尤其是在沉孔安装场景下，需要确认螺母六角的对角尺寸与沉孔内径的间隙，保证螺母可以顺利放入沉孔，同时套筒有足够的空间伸入沉孔完成锁紧操作；如果是用于经常需要拆装维护的位置，螺母的螺纹表面粗糙度需要控制在Ra3.2以内，降低反复拧入拧出的磨损量，提升重复使用的寿命。
