弯管成型用管道模具结构设计

在民用给排水、工业流体输送、汽车线束防护、建筑布线等场景中，不同走向的管路布设都需要配套的成型弯管作为转向连接件，这类弯管的批量生产高度依赖专用的管道成型模具，本次涉及的弯管模具正是针对90°转向类包覆式弯管的成型需求开发。从实际生产场景来看，这类模具主要适配PVC、PE等热塑性塑料管材的外覆定型，或是薄金属板材的弯管护罩冲压成型，在生产线缆防护弯管、家装排水弯头、设备内部流体管路转向件时，能够保证成型件的弧度一致性与安装适配性，避免手工弯管出现的管壁褶皱、弧度偏差、端口错位等常见问题。

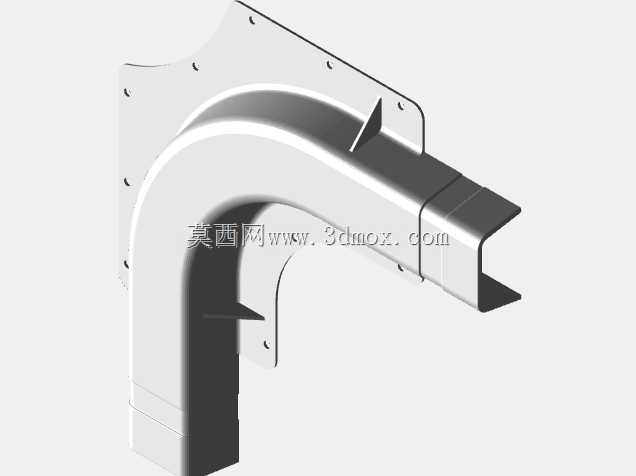

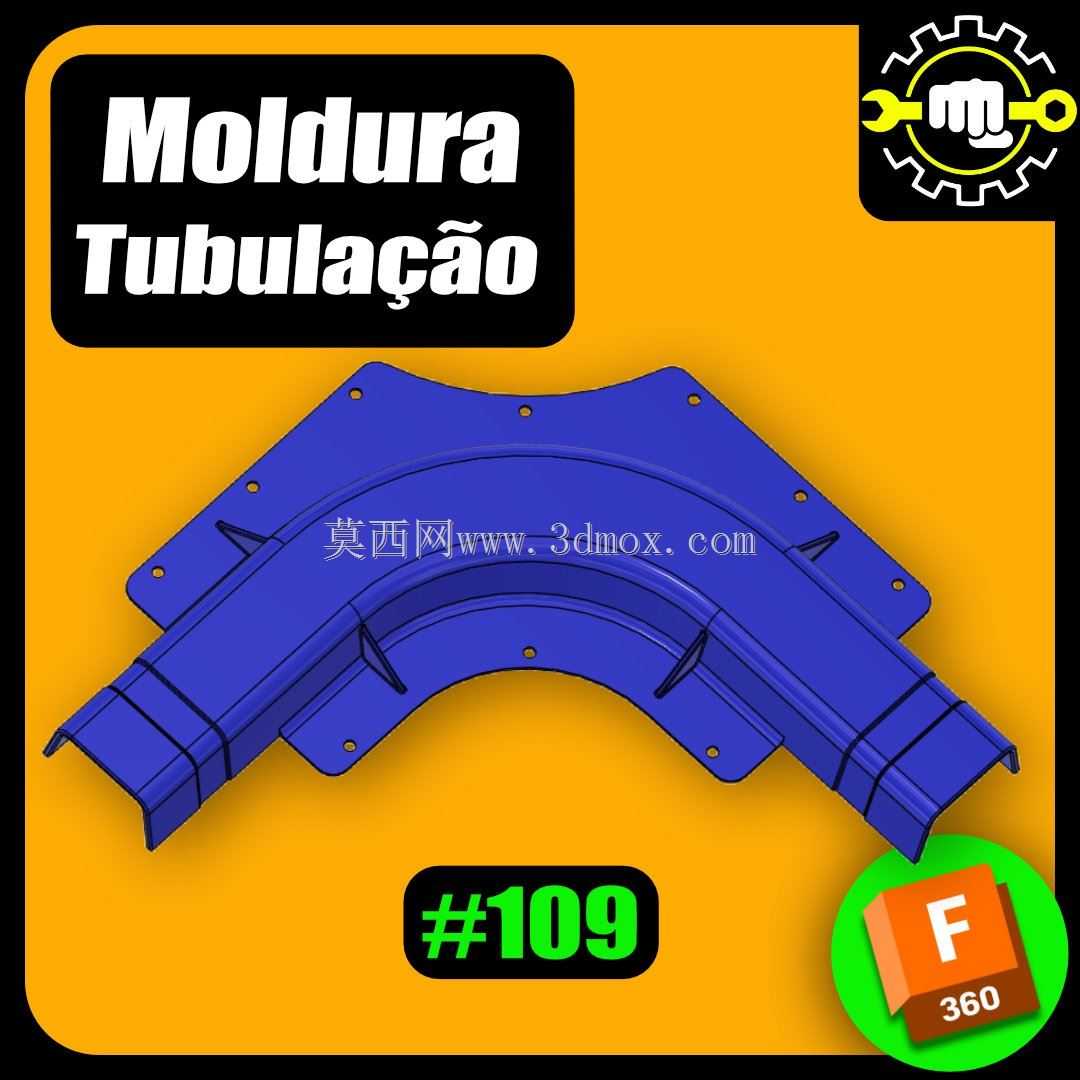

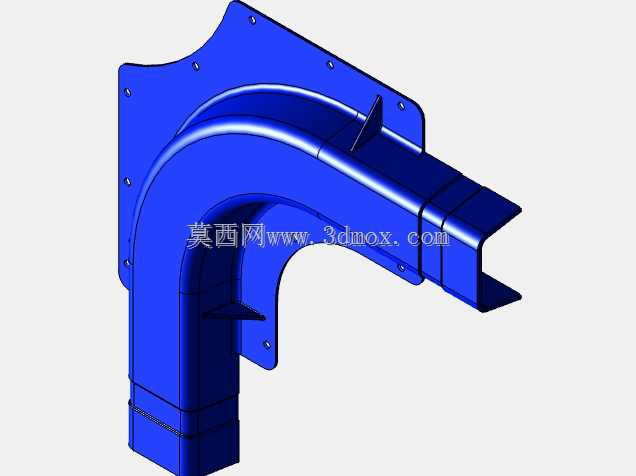

从结构功能上看，该模具采用对称分模的设计思路，模腔完全贴合目标弯管的外轮廓曲面，成型段覆盖弯管的完整弧形段与两端直边插接段，两端的直边段预留了标准管路插接的配合公差，能够保证成型后的弯管可以直接与同规格的直段管路完成插接装配，不需要二次修磨端口。模具本体上分布的多个安装孔位，是为了适配不同吨位的冲压设备或是注塑机的模架安装标准，孔位的位置度公差控制在0.1mm以内，能够保证合模时上下模腔的精准对位，避免成型件出现飞边、错台等缺陷。模具的弧形流道/成型面经过顺滑过渡处理，没有尖锐棱角，在成型过程中可以减少材料流动阻力，或是冲压时的板材应力集中，降低成型件出现开裂、形变的概率。

设计过程中首先要匹配目标管路的公称通径，确定弯管的弯曲半径，弯曲半径过小会导致管材成型时出现瘪管问题，过大则会占用过多安装空间，该模具对应的弯曲半径是结合行业常用安装空间要求设定，既保证管路转向时的流体阻力在合理区间，也能适配多数狭窄布设场景的空间限制。模具的安装边界需要结合配套设备的模架尺寸确定，整体外形的长宽尺寸控制在常规小型冲压/注塑设备的装模范围内，不需要额外改装设备即可直接上机使用，降低生产端的设备适配成本。模腔的表面粗糙度要求达到Ra1.6以下，对于塑料成型场景可以减少脱模阻力，对于金属冲压场景则能保证成型件的表面光洁度，减少后续抛光工序的工作量。

在实际使用中，该模具合模后会形成完整的弯管封闭型腔，热塑性材料注入或是金属板材压入后，经过保压、冷却（塑料成型）或是保压定型（冲压成型）后开模，即可得到尺寸一致的弯管成品。模具两端的定位结构可以精准限定管材或是板材的进料位置，避免每模成型的工件长度出现偏差，不需要后续裁切即可达到装配尺寸要求。针对不同壁厚的成型需求，模腔的深度预留了合理的材料余量，适配常规壁厚范围内的管材/板材成型，不需要更换模芯即可完成小范围的规格调整。模具的边角位置都做了倒角处理，避免生产操作过程中划伤操作人员，也减少模具安装时与设备其他部件的磕碰损伤。

从结构强度角度考虑，模具主体采用整体式结构设计，避免拼接结构带来的强度不足问题，在长期反复合模施压的工况下，不会出现模腔变形、接缝扩大的问题，能够满足批量生产的使用寿命要求。模腔的弧形段做了等厚设计，保证成型过程中各个位置的压力传递均匀，避免成型件出现局部壁厚不均、强度不足的问题。安装孔位周边做了局部加厚处理，减少螺栓锁紧时对模具本体的压损，长期拆装也不会出现孔位滑牙、变形的问题。
