黑板门禁读卡器结构设计方案

　　这款读卡器的结构设计首先围绕实际安装场景做了边界约束，整体采用扁平方正的壳体造型，壳体边缘做了小半径圆角过渡，既避免安装使用过程中的锐边磕碰，也能适配墙面、桌面、闸机端等多种安装面的贴合需求，壳体底部预留了标准挂装孔位与走线槽，可兼容86型底盒的安装尺寸，无需额外定制安装支架就能完成现场固定，外露接口做了下沉式设计，避免插拔接头时突出壳体影响安装贴合度。

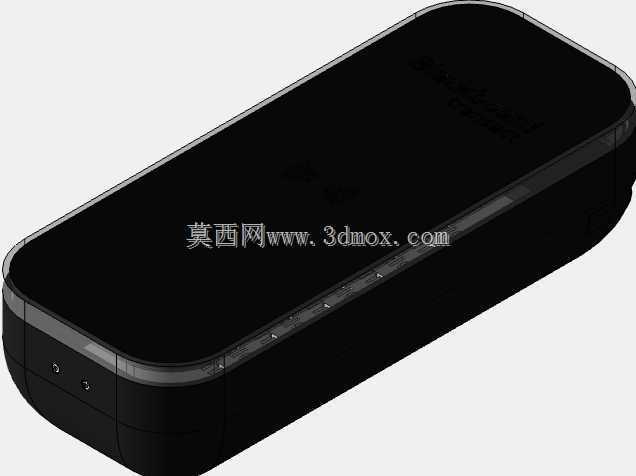

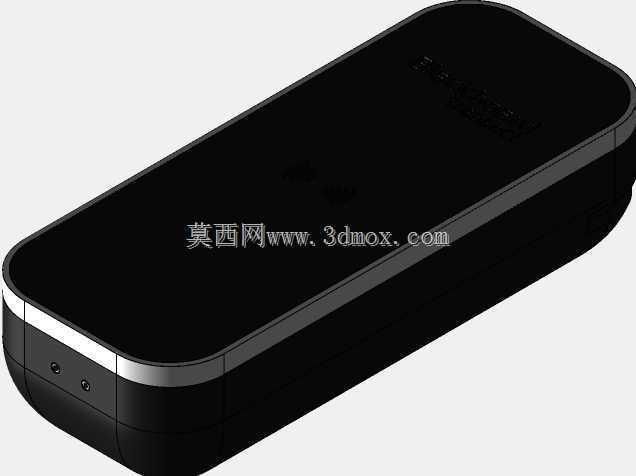

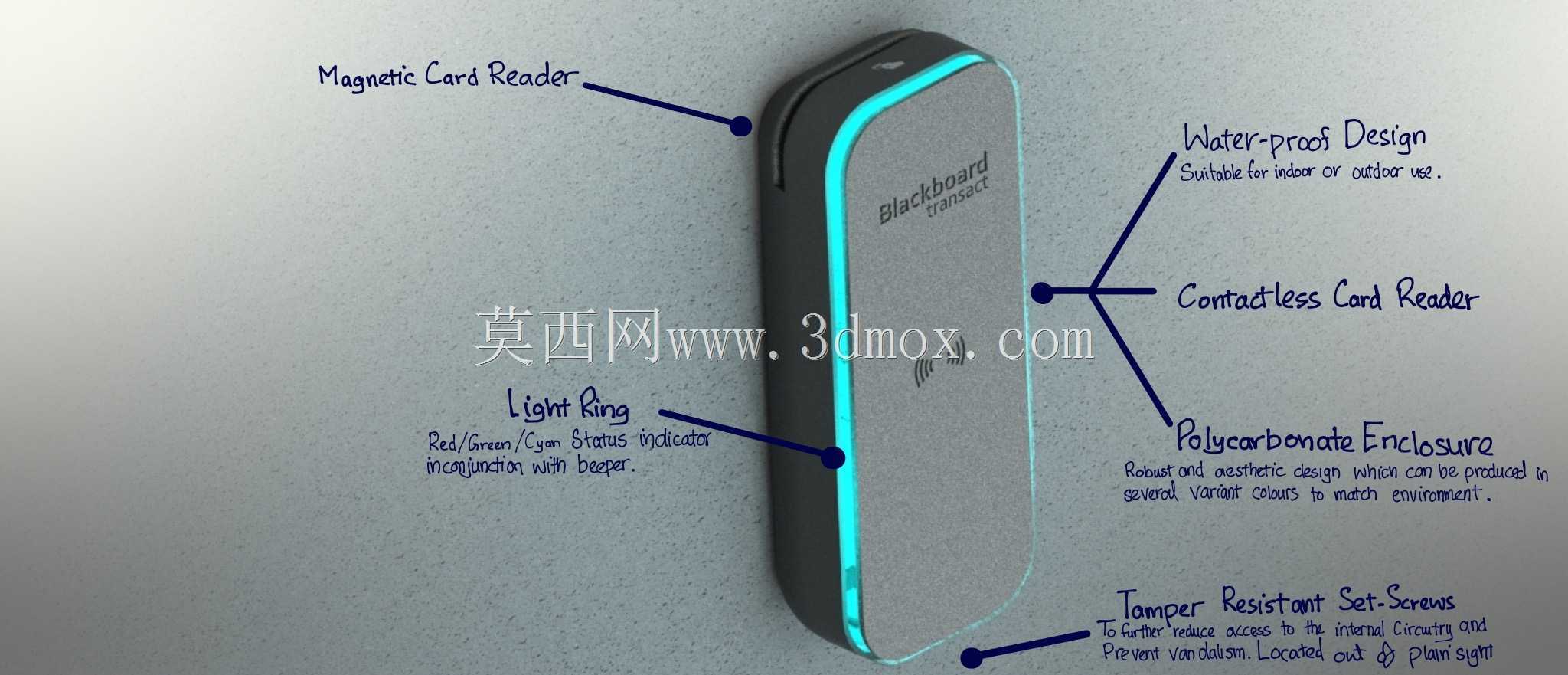

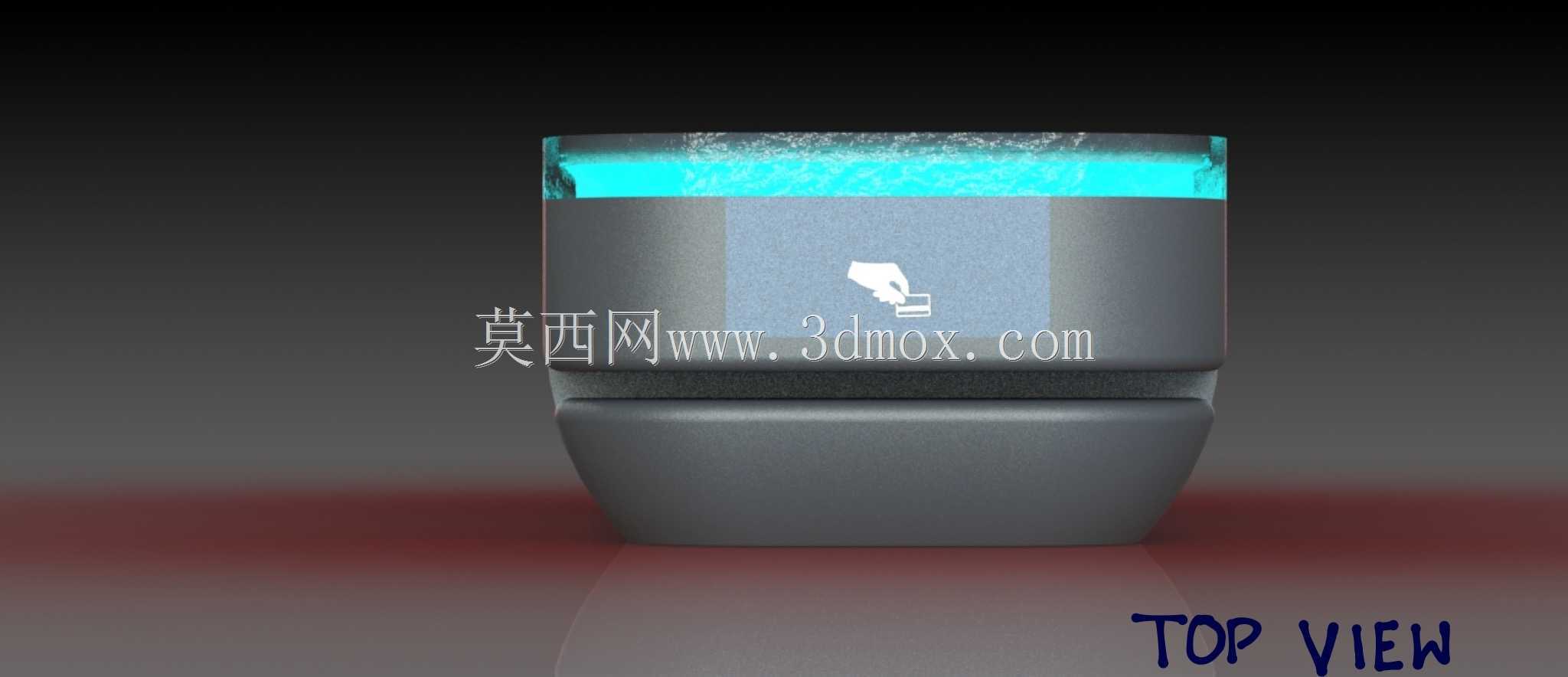

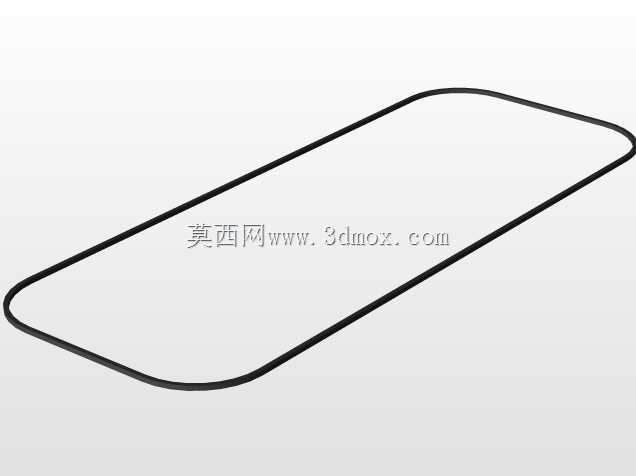

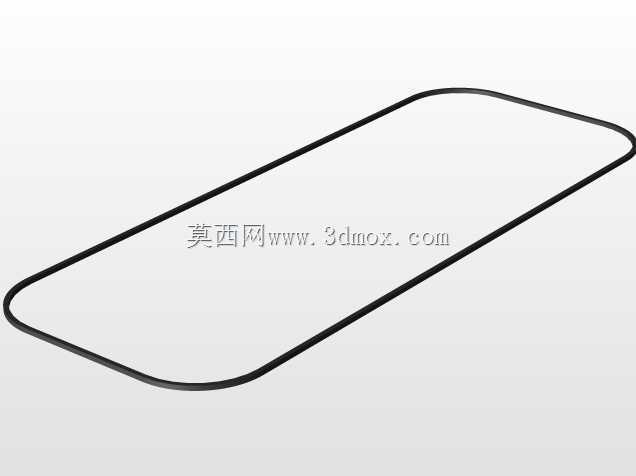

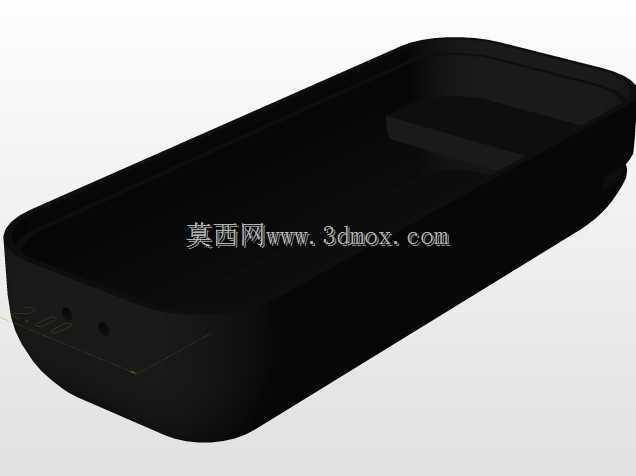

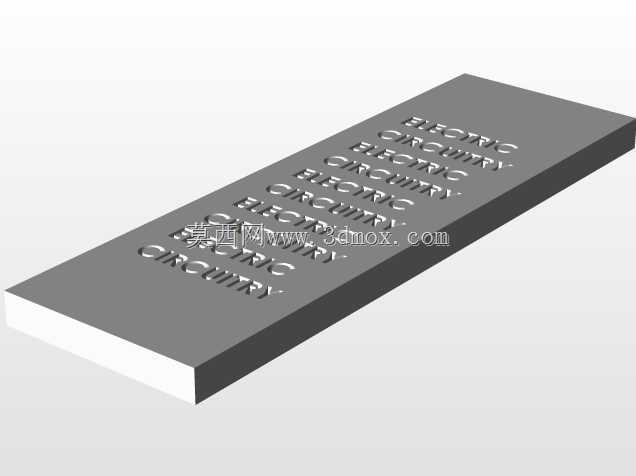

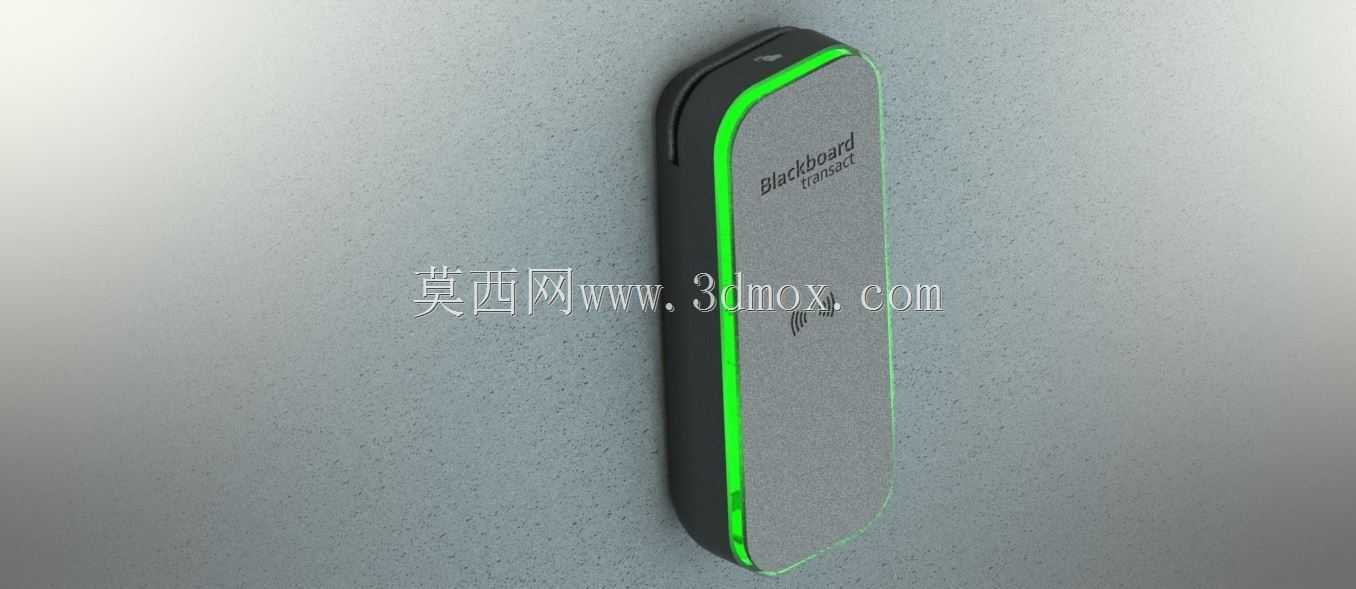

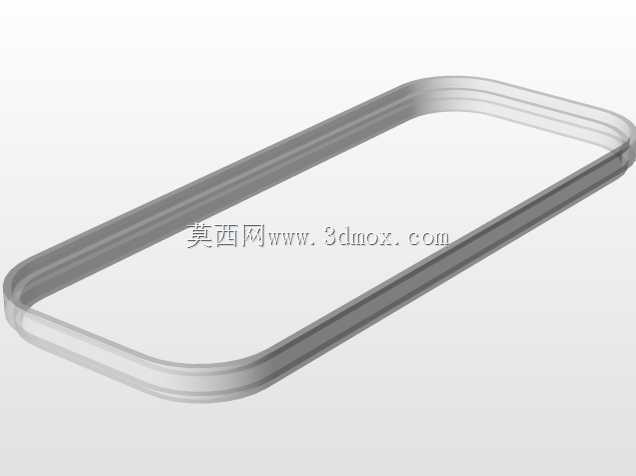

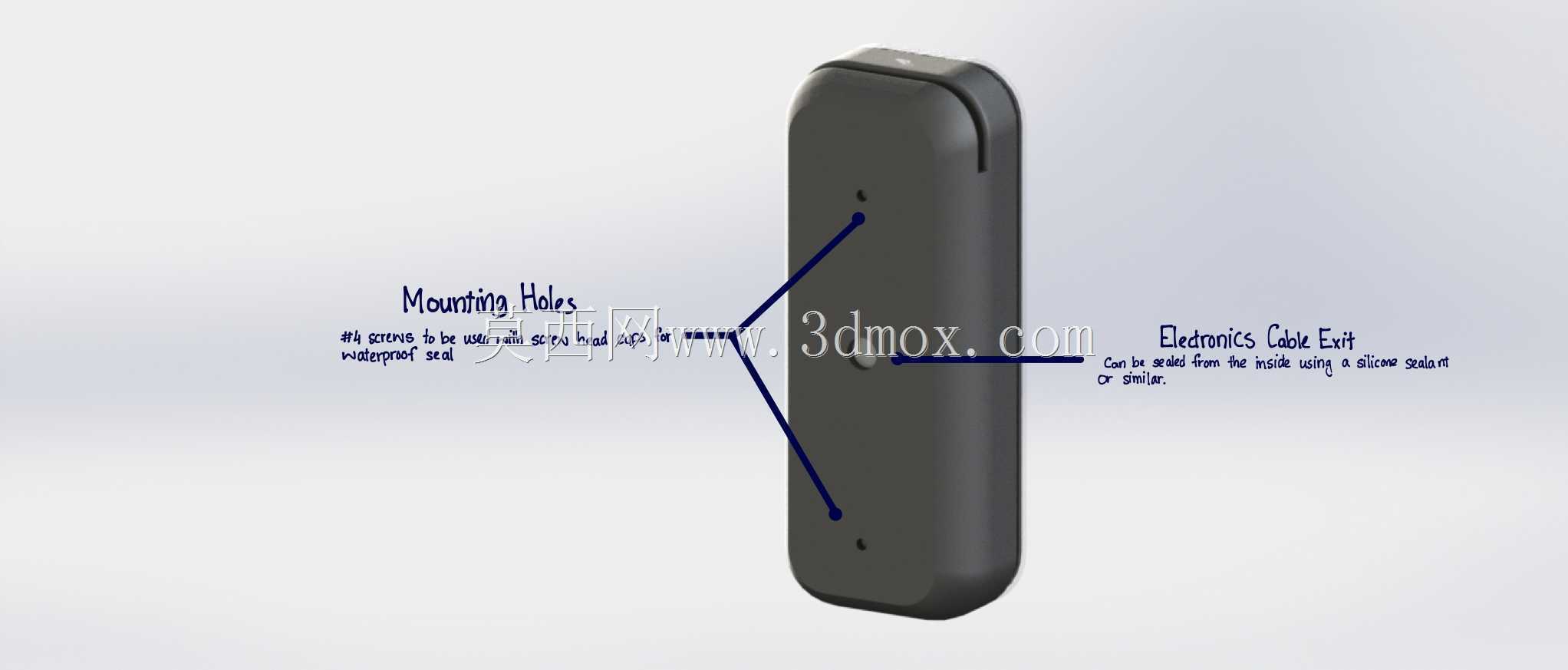

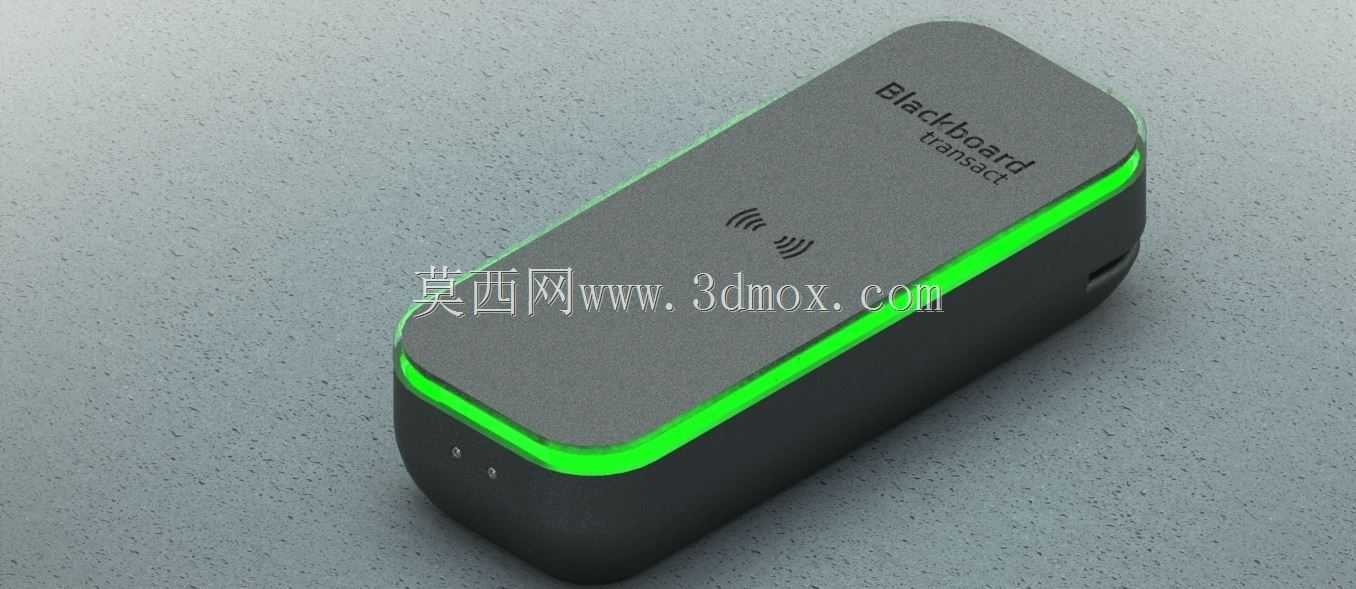

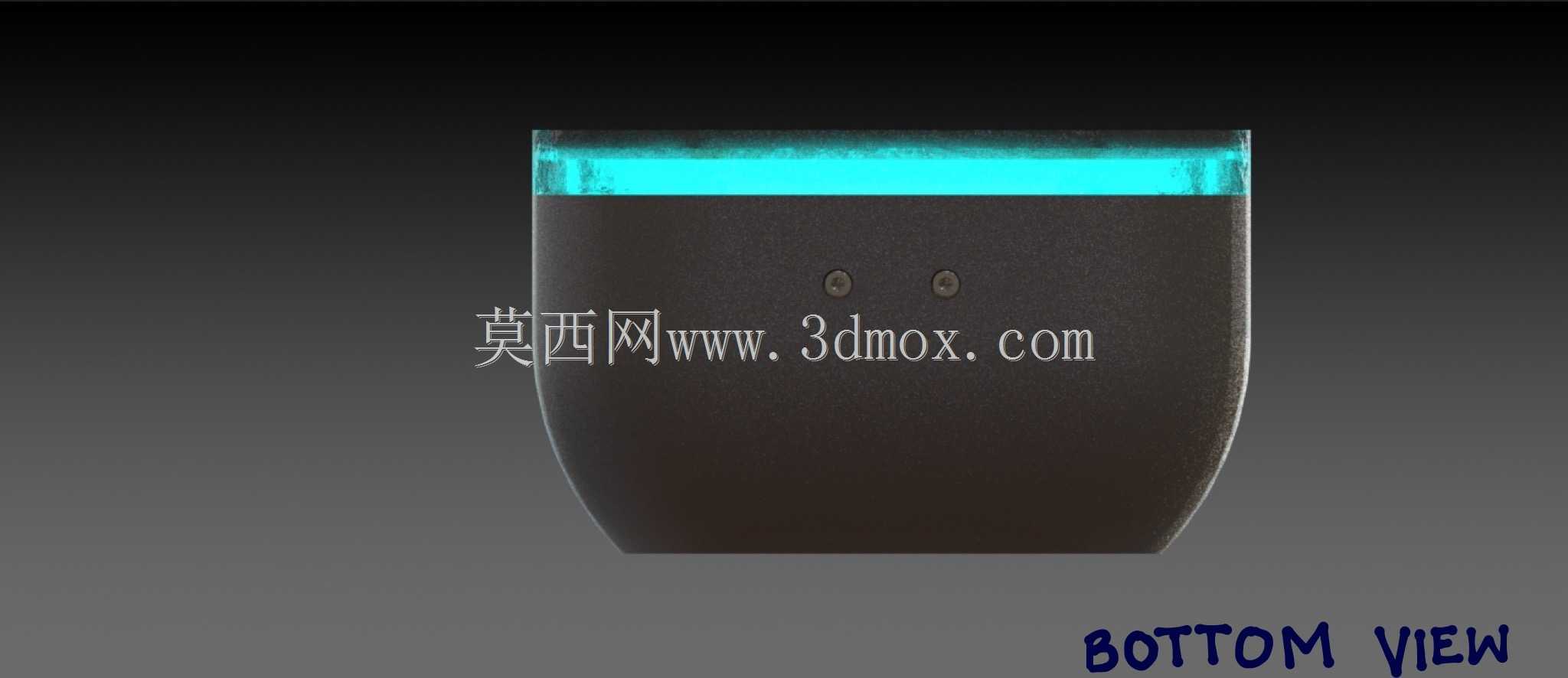

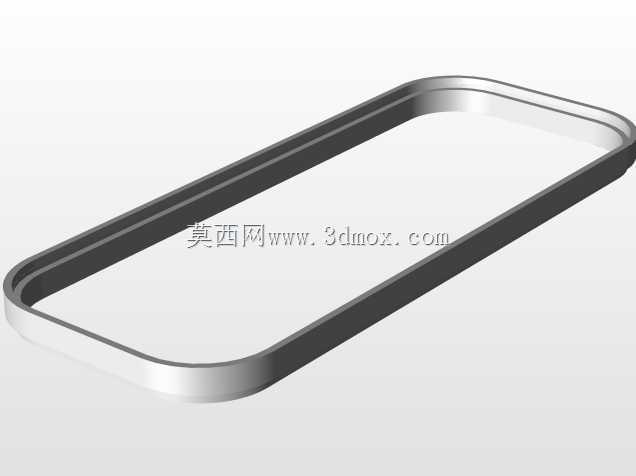

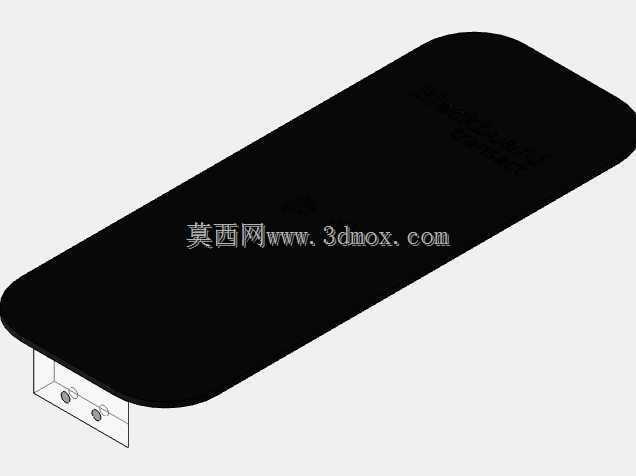

　　从功能实现的结构布局来看，内部腔体做了分层式规划，最上层为盖板与顶部密封胶圈的安装位，盖板采用哑光硬质塑料材质，表面预留丝印区域可放置品牌标识与状态提示标识，顶部胶圈采用邵氏硬度40度的硅胶材质，沿盖板周圈设置连续密封筋，装配后可实现IP54级的防尘防水能力，适配半户外的门禁安装场景，避免日常浮尘、泼溅液体侵入内部电路。盖板下方设置环形导光结构位，对应内部状态指示灯的安装位置，导光件采用磨砂PC材质，可将板载LED的点光源转化为均匀的环形光带，用户在不同角度都能清晰识别设备的读卡状态、供电状态，避免局部亮斑或者光线死角导致的状态误判。

　　中间层为核心电路腔体，预留的电路板安装位做了定位柱与螺丝柱的一体化设计，定位柱高度统一，可保证电路板装配后与上下壳体的间隙均匀，避免电路板受压导致的元件虚接，腔体四周预留了足够的冗余空间，除了容纳基础的磁条读卡模块、非接触式射频读卡模块之外，还可根据项目需求扩展键盘模块、蓝牙通讯模块、指纹识别模块等附加组件，无需重新开模就能完成功能迭代，适配不同安全等级的门禁核验需求。磁条读卡模块的卡槽位置做了导向斜角设计，用户刷卡时无需精准对齐卡槽，顺着斜角滑入就能完成磁条信息读取，降低操作门槛。

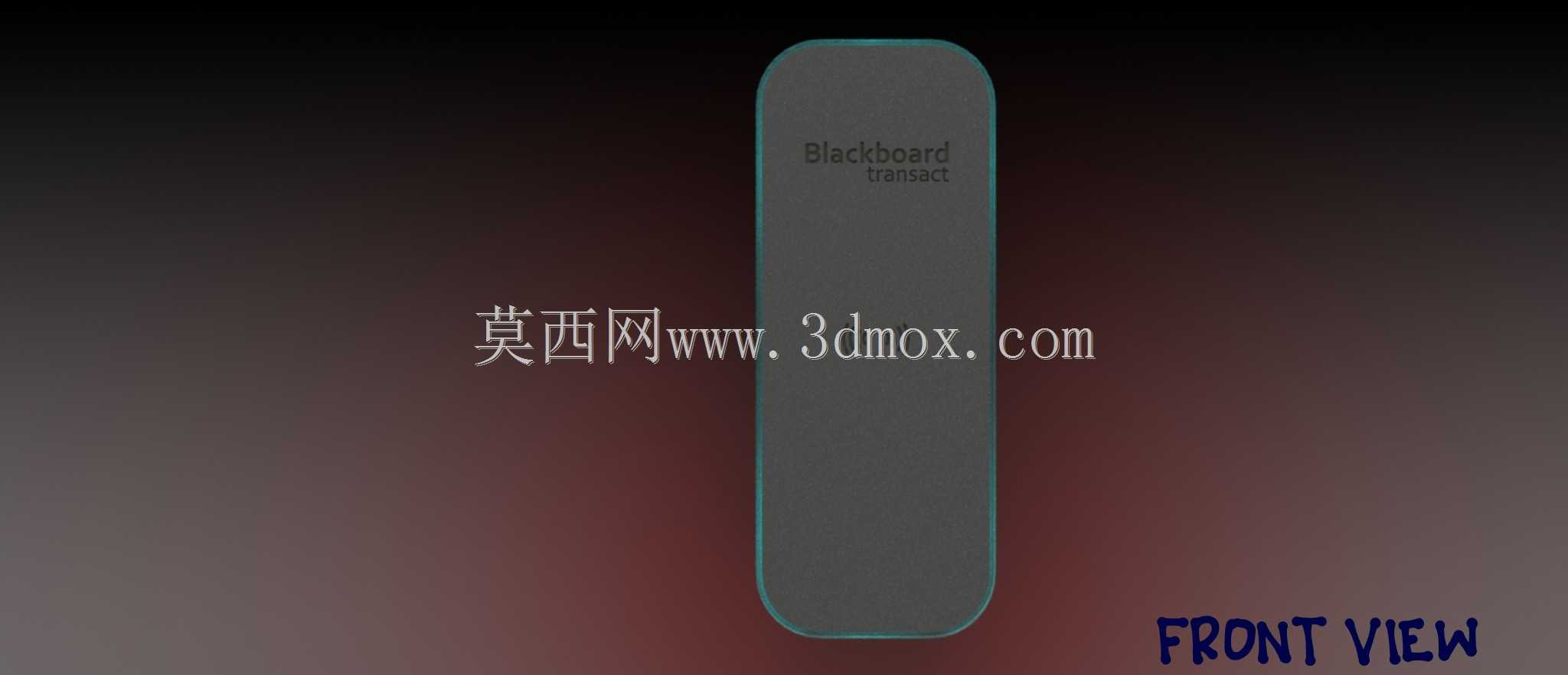

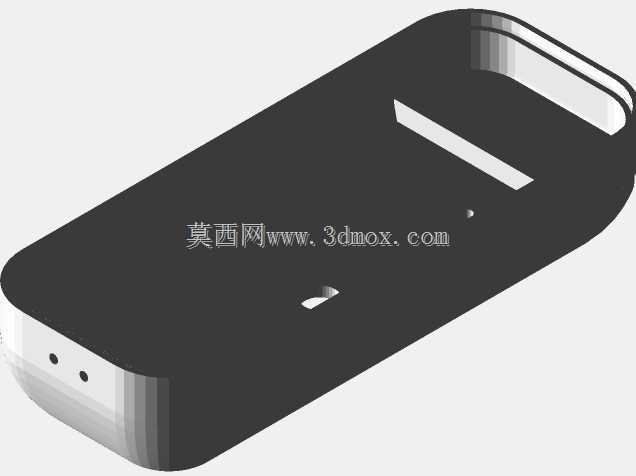

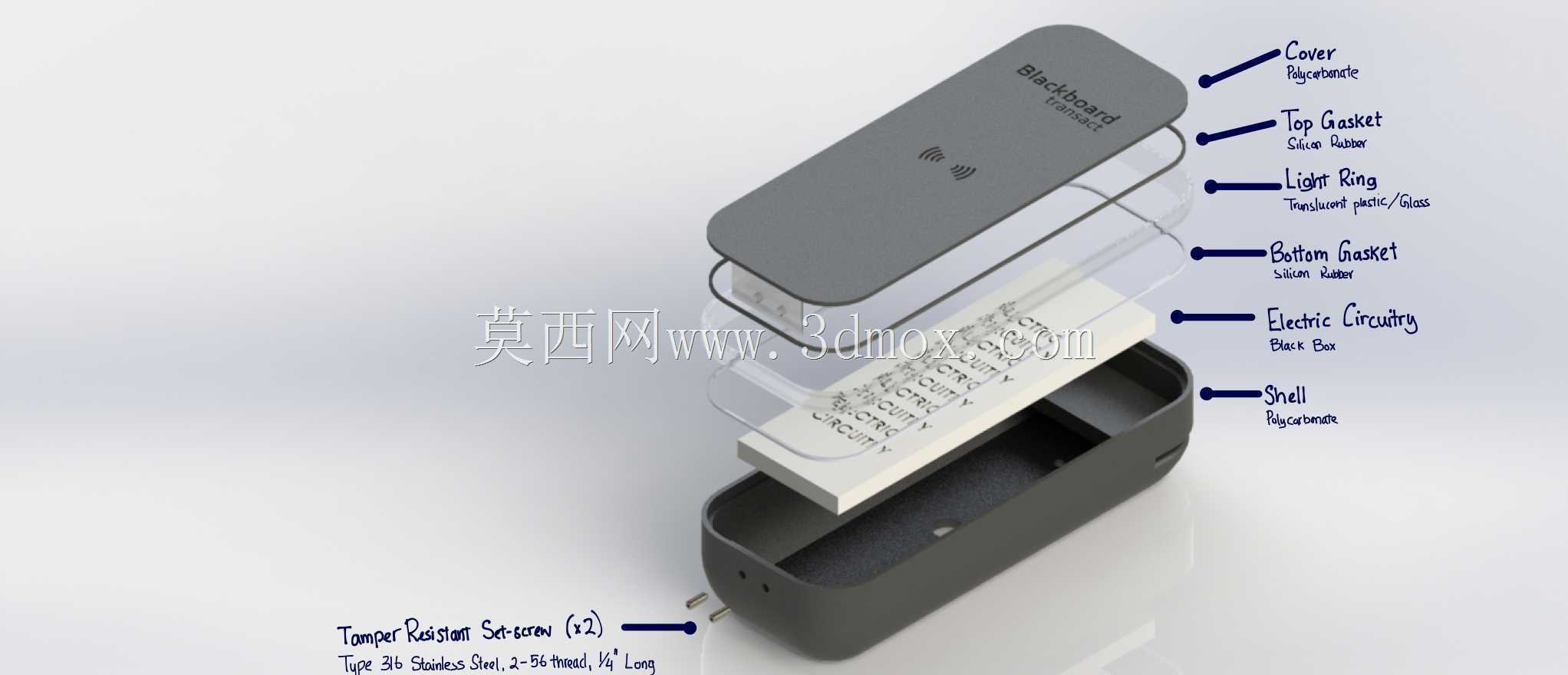

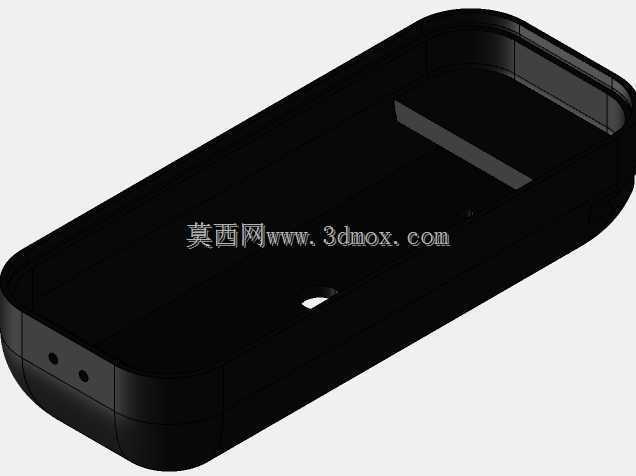

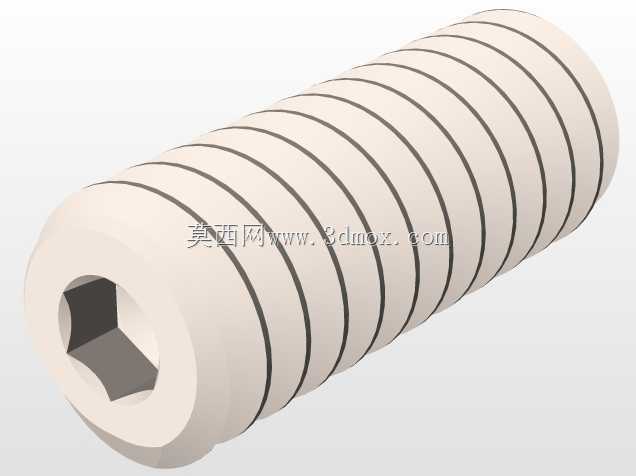

　　底层为底壳与底部密封胶圈的安装位，底壳采用高强度ABS材质，壁厚均匀控制在2mm，既保证壳体的结构强度，避免安装受力时出现形变，也能控制整体产品重量，底壳上预留了 tamper 防拆开关的触发位，当设备被非法拆卸时，防拆开关会触发信号上传至门禁管理系统，提升设备的安全防护能力。上下壳体之间除了螺丝固定之外，还设置了周圈的卡扣结构，装配时卡扣可先完成壳体的预固定，再打螺丝完成最终锁紧，提升装配效率，同时也能避免螺丝松动导致的壳体接缝不均问题。

　　在细节设计上，壳体的所有内部筋位都做了拔模斜度处理，适配注塑生产的工艺要求，减少生产过程中的顶白、形变问题，所有走线位置都做了圆角过渡，避免装配时线材被锐边割破绝缘层，内部腔体的角落预留了溢胶槽，点胶密封时多余的胶体会流入溢胶槽，不会溢出到壳体外部影响外观。设备的读卡感应区域做了壁厚减薄处理，该区域壳体壁厚控制在1.2mm，减少塑料材质对射频信号的屏蔽作用，保证非接触卡的识别距离稳定在5cm以上，同时该区域背面做了网格状加强筋，避免壁厚减薄导致的壳体强度下降，按压时不会出现凹陷形变。

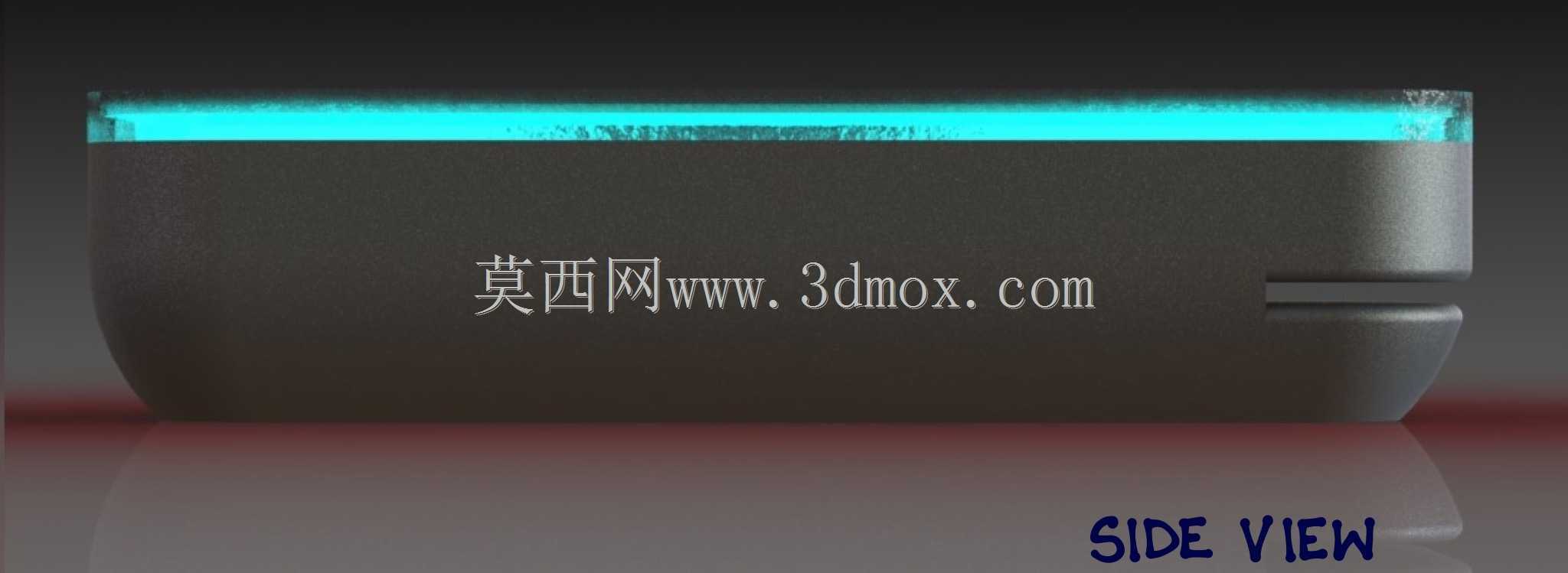

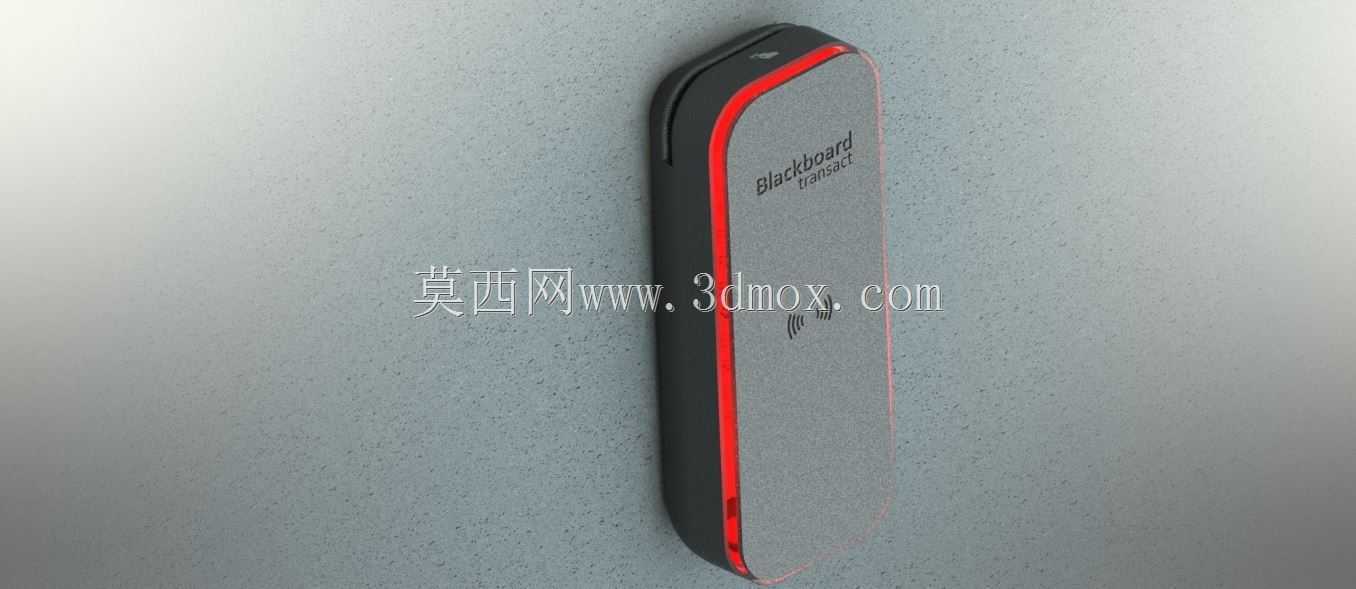

　　从实际使用场景出发，这款读卡器可适配校园门禁、办公区闸机、公寓门锁、考勤点位等多种场景，磁条读取模块可兼容传统的磁条员工卡、学生卡，非接触读卡模块可兼容主流的IC卡、ID卡，内部冗余空间也支持后续升级NFC读卡功能，适配手机虚拟卡的核验需求。结构设计上充分考虑了不同使用场景的维护需求，壳体拆卸仅需拧下底部两颗固定螺丝即可翻开上盖，无需整体拆下设备就能完成内部模块的检修与更换，降低后期运维成本。
