眼镜铰接式连接腿结构三维设计

　　日常佩戴的框架眼镜中，镜腿是直接接触佩戴者耳侧、承担镜框固定受力的核心结构件，这个铰接式镜腿连接结构，主要适配运动款板材镜框的装配需求，解决常规镜腿开合角度受限、佩戴贴合度不足的问题。从实际使用场景来看，这类结构多用于需要频繁摘戴、对镜腿夹持力有稳定要求的运动场景，比如跑步、球类运动过程中，镜框需要贴合面部轮廓，不会因为肢体晃动出现滑脱，同时镜腿开合时的阻尼感要均匀，不会出现松垮或者卡滞的情况。

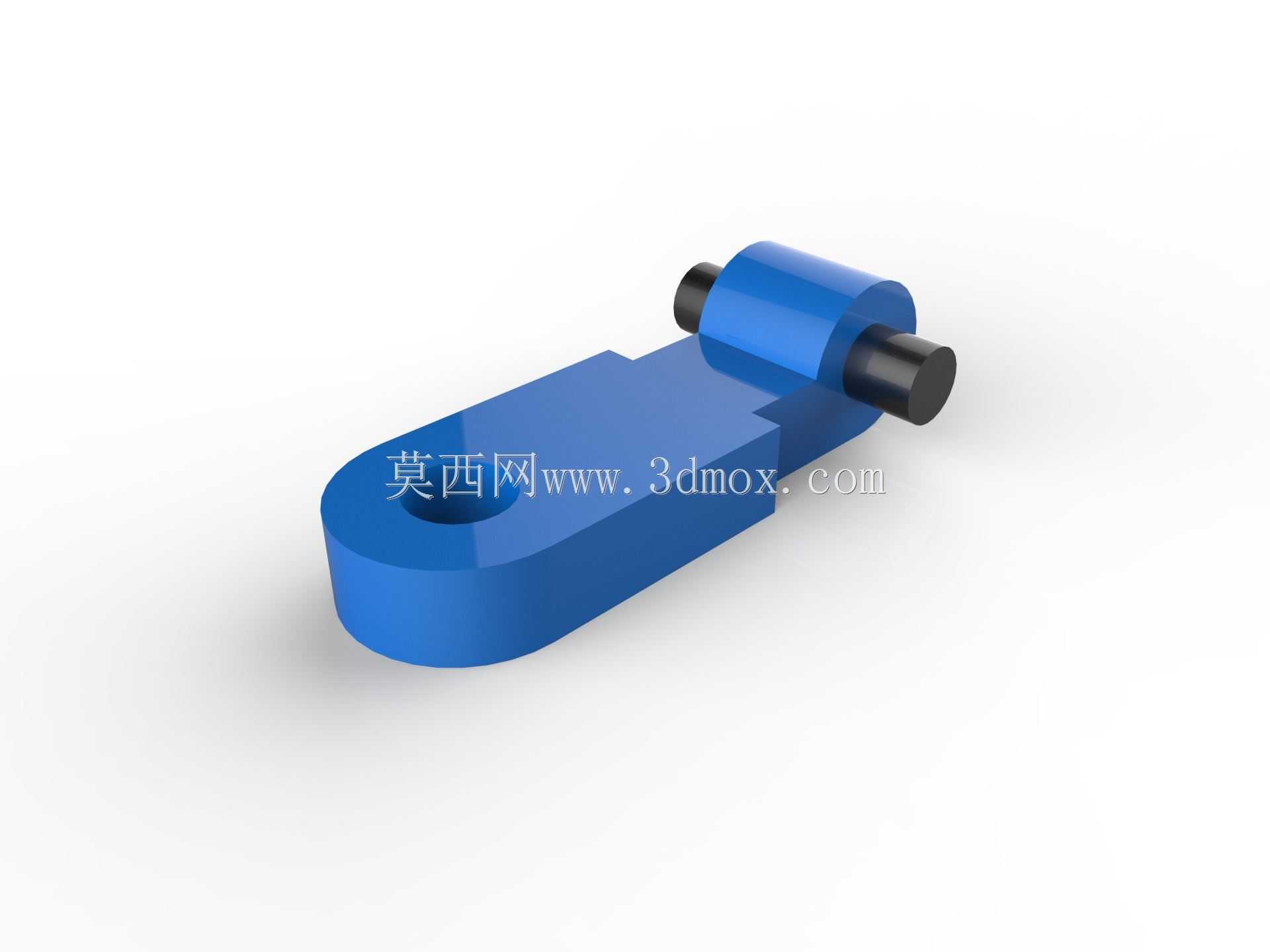

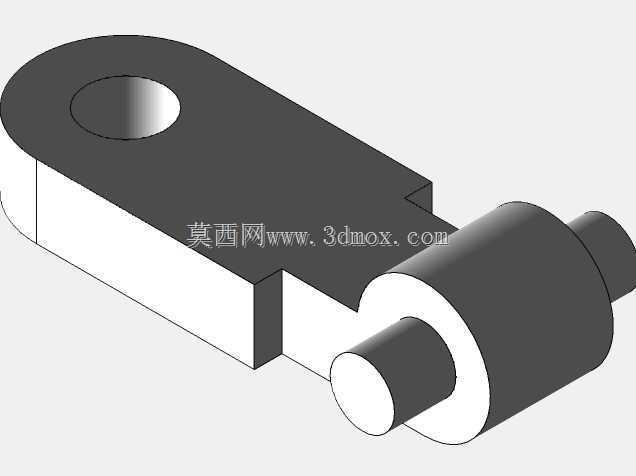

　　设计过程中首先考虑的是铰接部位的转动同轴度，整个结构分为主体塑胶段和金属铰接轴两个部分，主体段采用带圆弧过渡的扁长形态，末端做整圆包边处理，避免佩戴时棱角剐蹭皮肤，靠近镜框的一端设置同轴的铰接安装位，金属销轴贯穿铰接孔位，实现镜腿与镜框桩头的转动连接。结构设计时特意将铰接部位的凸台做了加高处理，预留出足够的转动间隙，保证镜腿开合到最大角度时不会和镜框桩头发生运动干涉，同时销轴两端做了滚花销轴处理，压入塑胶铰接孔后可以实现过盈配合，不需要额外点胶固定，就能保证长期开合过程中销轴不会松脱移位。

　　从安装边界来看，主体段的厚度控制在常规板材镜腿的通用尺寸范围内，铰接端的轴径和市面上主流的运动镜框桩头安装孔位匹配，不需要额外修改镜框模具就能直接适配装配，主体段的内侧做了微弧面处理，贴合佩戴者头部侧面的轮廓，分散镜腿对头部的夹持压力，长时间佩戴也不会出现明显的压痕。结构的受力路径做了针对性优化，日常摘戴时的掰动受力主要集中在铰接部位的加强筋位置，主体段靠近铰接端的位置做了局部加厚，避免频繁开合导致的塑胶件疲劳断裂，同时金属销轴承担主要的转动剪切力，塑胶部分只承担定位和外形贴合的作用，两种材料的特性都得到了充分利用。

　　建模过程中对转动副的配合间隙做了精确控制，铰接孔和销轴之间预留了合理的装配公差，既保证转动时的顺滑度，又不会因为间隙过大出现镜腿晃动的问题，主体外表面的圆角过渡全部做了连续相切处理，后续注塑生产时不会出现应力集中的位置，也方便表面做喷涂或者晒纹处理，满足不同外观款式的加工需求。整个结构没有多余的复杂特征，所有的壁厚都保持均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，铰接部位的分模线设置在非外观面，后续不需要额外做打磨处理就能满足外观要求。

　　实际装配时，只需要将销轴对准镜腿和镜框桩头的铰接孔，用压装工装一次性压入即可完成装配，不需要额外的紧固件，装配效率高，后期如果出现镜腿损坏的情况，只需要用冲针顶出销轴就能更换镜腿，维护成本很低。针对运动场景的使用需求，结构还预留了防滑套的安装位，主体段靠近末端的位置做了一圈浅凹槽，后续可以套上硅胶防滑套，进一步提升佩戴时的摩擦力，即使出汗也不会出现镜腿滑脱的情况。
