烤架传动啮合塑料组件结构设计

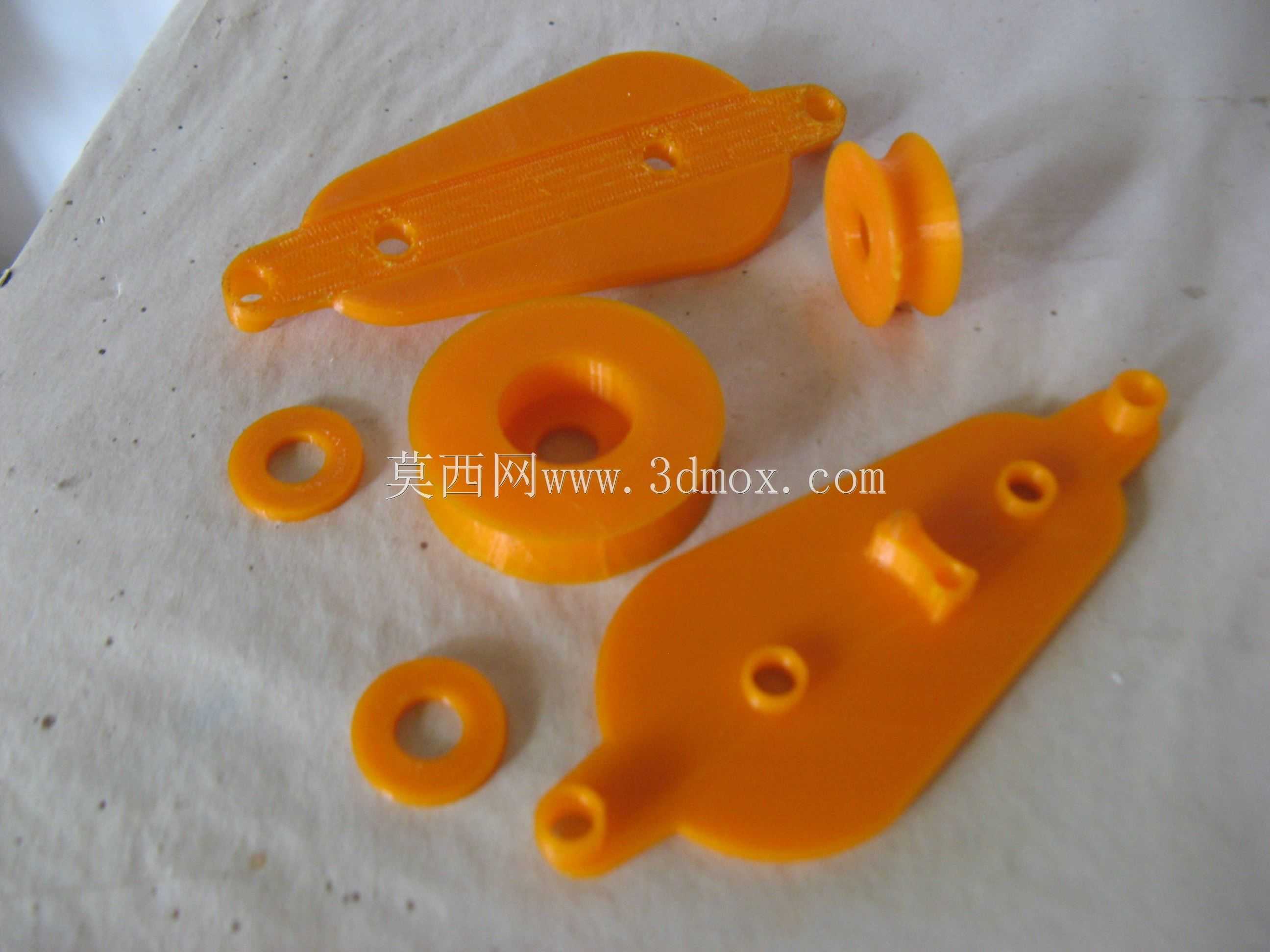

　　这套塑料传动组件主要适配小型户外炭烤架、桌面式电烤架的旋转烤架传动段，核心作用是将手动摇柄或者微型减速电机输出的低转速扭矩，传递到烤架的旋转串轴上，实现食材的匀速翻转，避免局部烤焦，同时整套构件全部采用耐温食品级硬质塑料注塑成型，不会像金属构件那样在高温高油的烤架使用环境下出现锈蚀、油污粘结卡滞的问题，日常使用后可以直接浸泡清洗，维护成本极低。从结构拆分来看，整套组件包含两片异形传动摆臂、两个带轴孔的传动滚轮、三个不同孔径的限位垫片，所有零件的装配基准都围绕直径6mm的传动销轴设计，摆臂上的安装孔位公差控制在±0.1mm，既可以保证销轴穿装后转动顺滑无旷量，又不会因为过盈配合导致装配时需要强行敲击损坏塑料件。

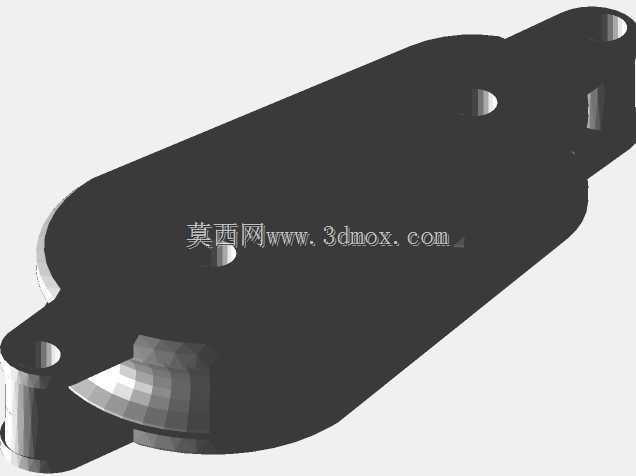

　　设计之初最先敲定的是摆臂的主体轮廓，考虑到烤架侧边的安装空间非常局促，摆臂整体做了流线型收窄处理，最长处尺寸控制在14mm横向跨度内，摆臂两端的挂耳孔位分别对应烤架支架的固定销轴和传动连杆的连接端，中间凸起的定位柱刚好卡在烤架侧板的预留限位槽里，避免传动过程中摆臂出现轴向窜动，导致滚轮错位脱开。传动滚轮的轮面做了微弧凸起设计，和烤架旋转轴上的啮合齿槽完全匹配，传动过程中接触面积控制在合理范围，不会因为长期高温使用出现塑料蠕变导致的啮合打滑，滚轮中心的轴孔做了0.2mm的倒角处理，装配时可以快速对准销轴，不需要额外修磨。三个限位垫片分别布置在摆臂和滚轮的接触面、摆臂和烤架侧板的接触面，垫片厚度统一为1.5mm，

　　孔径分别对应6mm销轴和8mm定位柱，作用是隔开两个相对转动的塑料接触面，避免长期摩擦产生的塑料碎屑粘结在传动位，同时也能补偿烤架侧板冲压成型带来的平面度误差，保证整套传动结构转动时没有卡顿。实际装配时需要注意，摆臂的安装方向不能装反，带凸起定位柱的一面必须朝向烤架侧板，滚轮的弧面要和啮合齿槽完全对齐，垫片要完全套入对应的轴段，不能有偏斜，否则转动时会出现偏磨，缩短零件使用寿命。这套结构在设计时特意规避了复杂的倒扣结构，所有零件都可以采用简单的两板模注塑生产，不需要额外的抽芯结构，量产时的模具成本很低，塑料原料选用添加了抗氧剂的PP材质，长期在120℃的烤架工作温度下不会出现脆化变形，

　　抗氧化性能可以满足户外烤架累计300小时以上的使用需求，传动过程中摆臂的摆动角度控制在35度范围内，不会和烤架上的其他结构产生运动干涉，即使是手动摇动烤架手柄，也只需要很小的力就能带动整根烤架轴转动，操作手感顺滑。考虑到烤架使用时会有油污、调料溅到构件上，所有零件的表面都做了光面处理，没有容易藏污纳垢的死角，擦拭或者水冲都能快速清理干净，不会残留油污导致后续使用时出现异味。在安装边界上，整套组件安装完成后，突出烤架侧板的高度不超过8mm，不会在烤架侧边形成突出的尖锐结构，避免使用时误碰刮伤，摆臂运动时的最外端轨迹距离烤架外壳的距离预留了2mm的安全间隙，即使出现轻微的热胀冷缩，也不会和外壳产生摩擦卡滞。
