航天运载火箭连接支架结构优化设计

　　该连接支架作为航天运载火箭箭体内部的关键承载连接件，主要承担箭上仪器设备、管路系统与主承力桁条之间的载荷传递作用，在火箭起飞段的大推力过载、飞行段的气动振动以及级间分离瞬间的冲击载荷工况下，都需要保持足够的结构刚度与强度裕度，避免因结构变形导致搭载设备偏移、管路密封失效等致命故障。从实际工程应用角度出发，这类支架的设计核心从来不是追求极致的轻量化，而是在给定的安装边界内，平衡质量、刚度、加工可行性三者的关系，毕竟航天场景下每减少一克无效质量，就能为有效载荷腾出一克的搭载空间，但如果为了减重牺牲结构可靠性，带来的损失是无法估量的。

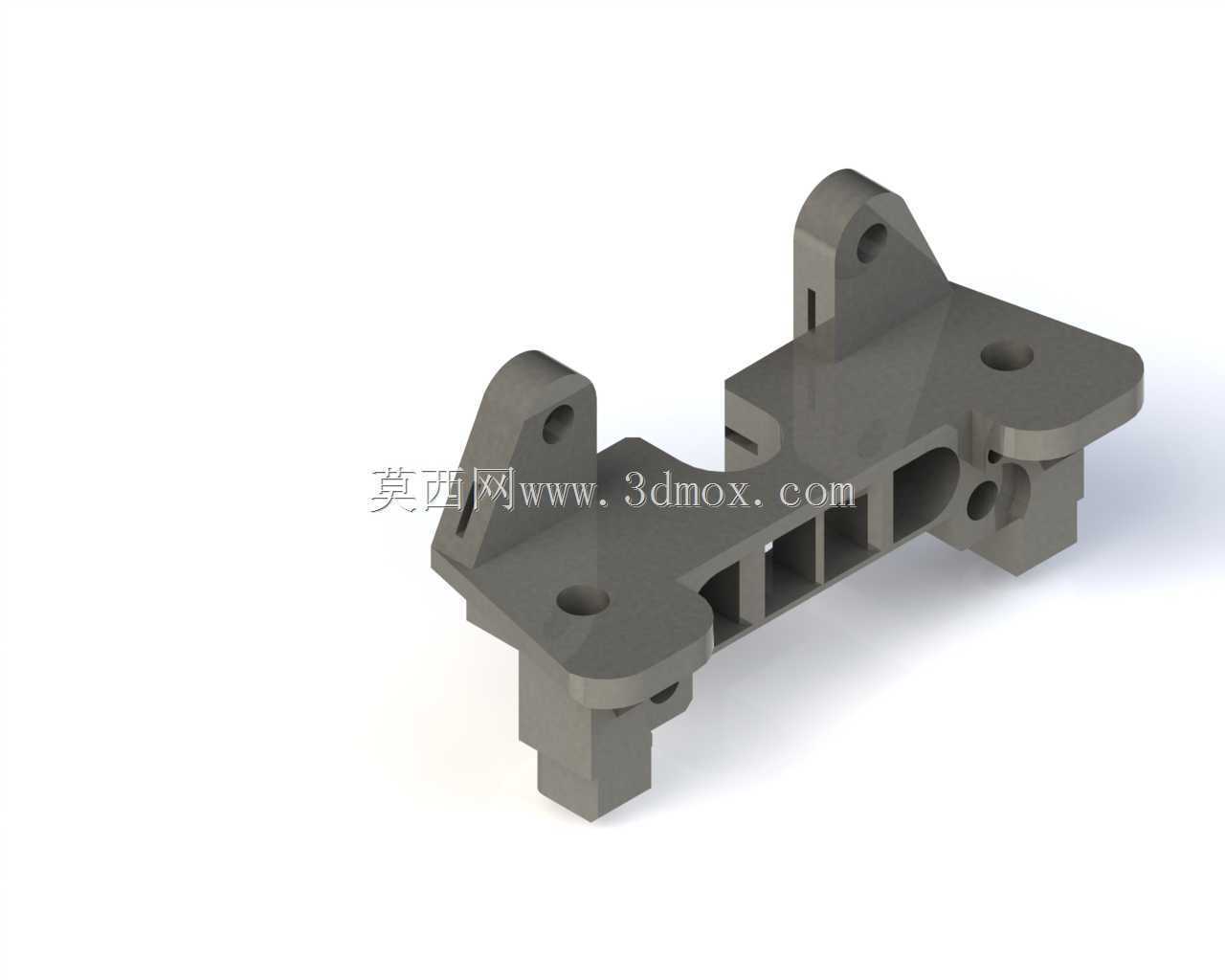

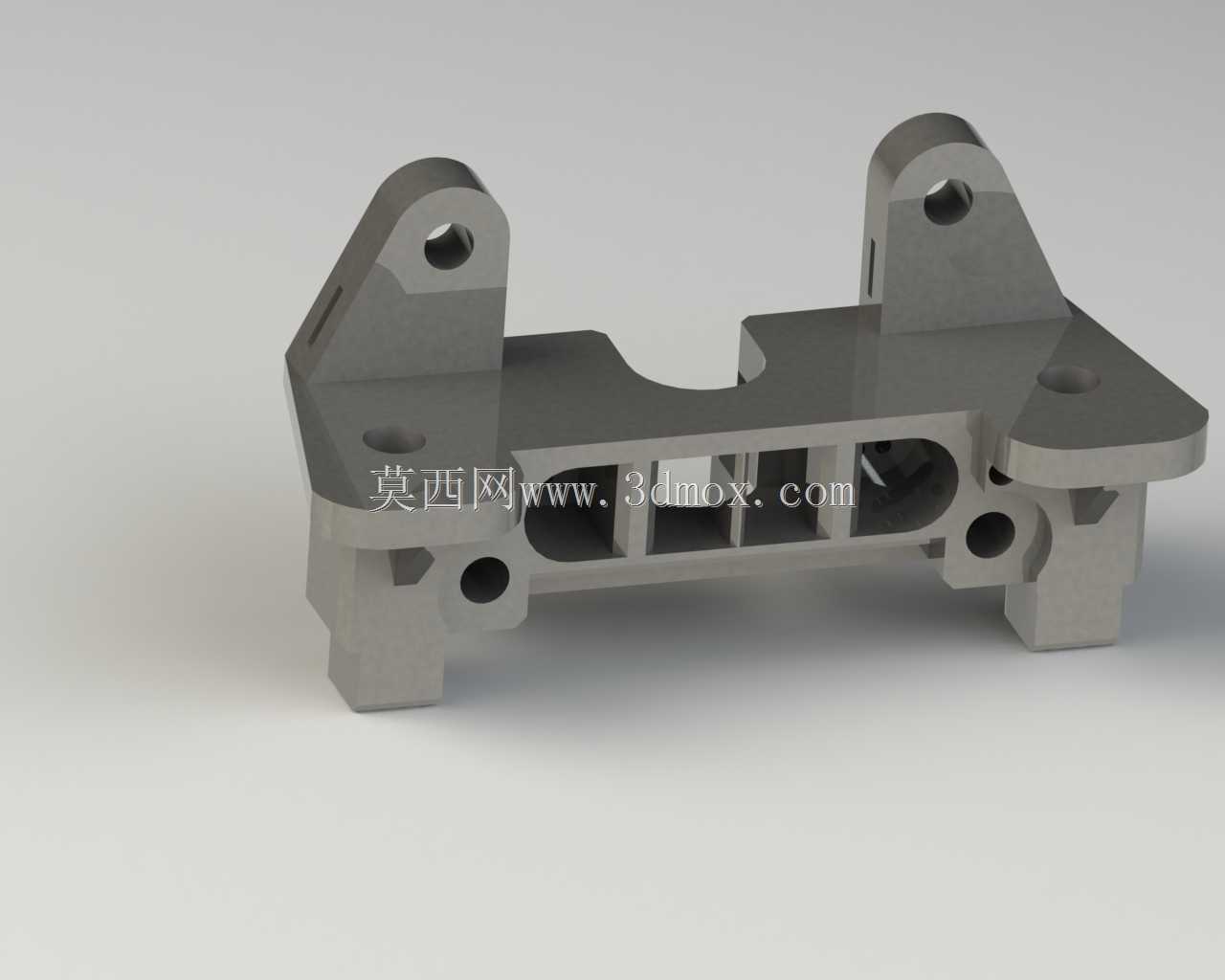

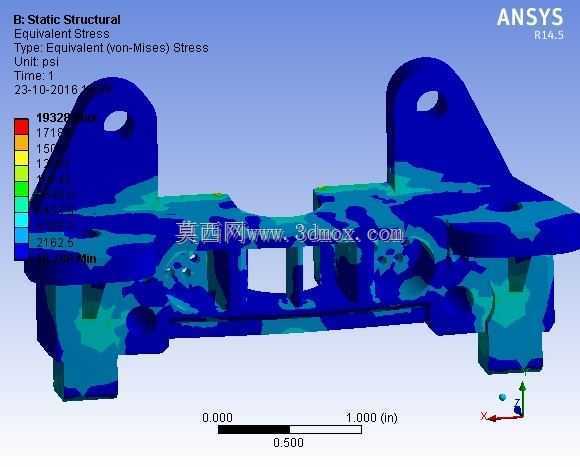

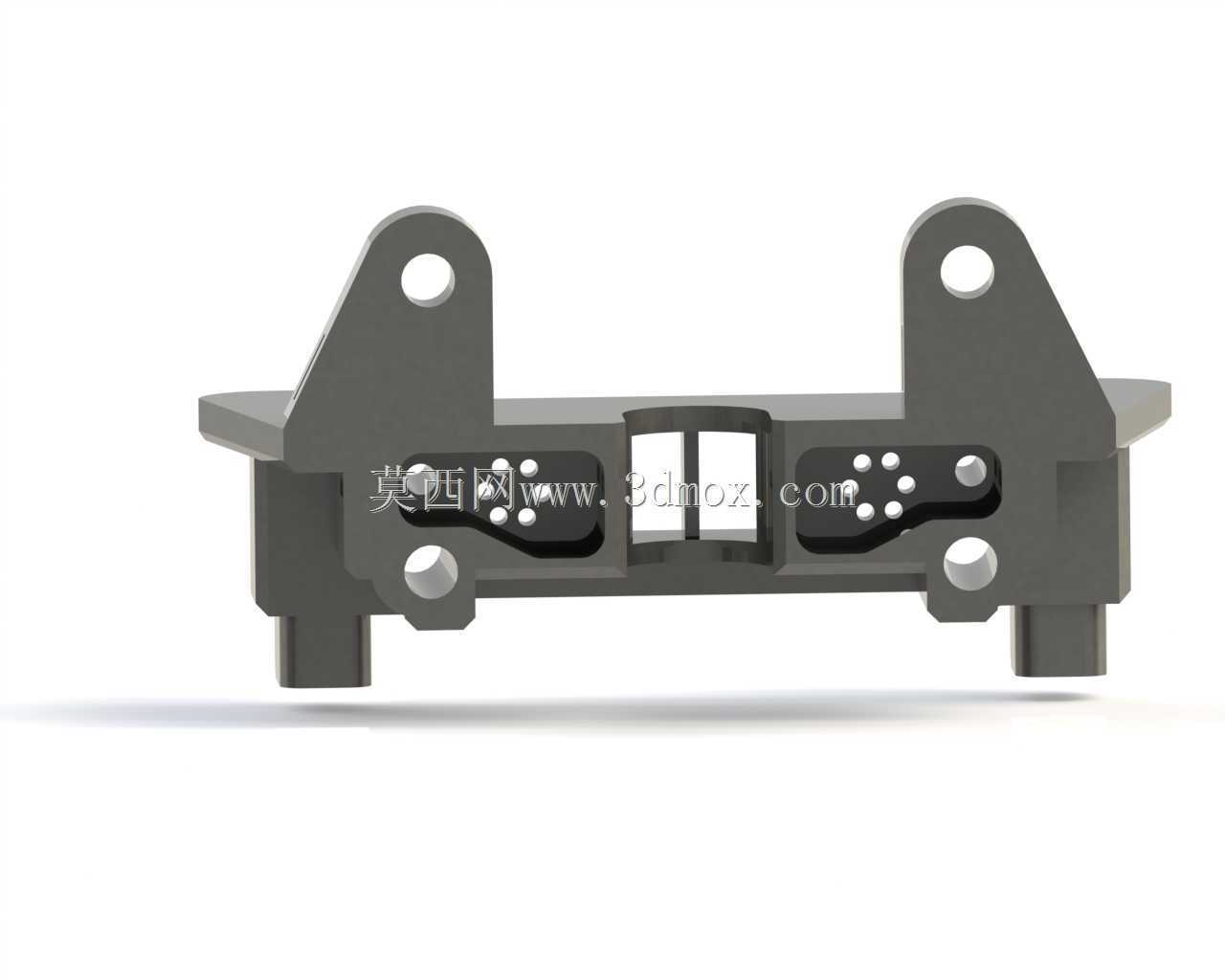

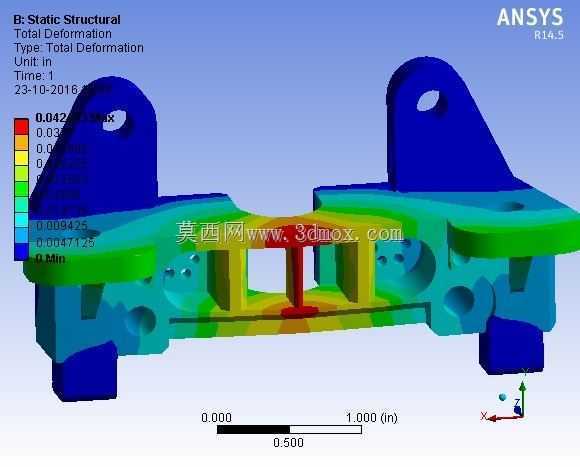

　　本次设计的支架整体采用对称式构型，两侧设置带安装孔的立式耳板，耳板孔位用于与箭体主承力结构通过高锁螺栓实现刚性连接，中间区域采用框格加筋的结构形式，既可以为搭载的小型仪器提供安装平面，也能通过筋板的传力路径将局部载荷均匀分散到两侧的主连接耳板上，避免出现局部应力集中的问题。从静力学变形分析结果可以看到，支架的最大变形量控制在0.042英寸以内，变形主要集中在中间框格的跨中区域，两侧耳板的变形量极小，完全满足连接部位的刚度要求，不会因为支架变形导致螺栓连接出现附加弯矩。

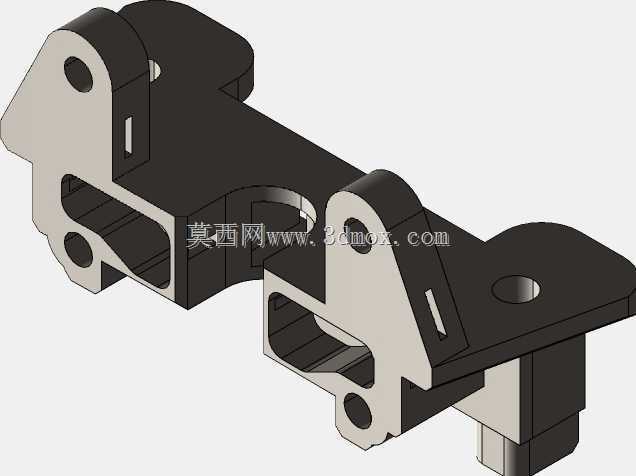

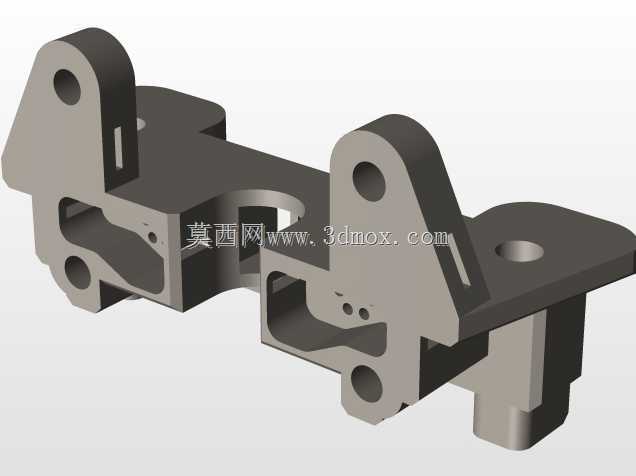

　　设计过程中首先明确了安装边界的硬约束：整体安装空间的长度方向不超过2英寸，宽度方向不超过1.2英寸，高度方向不超过1英寸，底部四个支脚的位置必须与箭体上预先留好的安装凸台完全匹配，不能出现干涉。在构型迭代阶段，最初的方案采用实心整体结构，虽然刚度完全满足要求，但整体质量达到0.3磅以上，远超质量指标要求；后续通过拓扑优化的思路，将非主传力路径上的材料逐步去除，在中间区域开设减重空腔，同时在空腔之间设置纵横交错的加强筋，筋板厚度根据传力大小做差异化设计，主传力路径上的筋板厚度适当增加，非主要承载位置的筋板做减薄处理，最终将整体质量控制在0.1磅，体积压缩到2.0694立方英寸，同时刚度损失控制在允许范围内。

　　从加工工艺角度考虑，整个支架没有复杂的异形曲面，所有结构特征都是规则的平面、圆孔与直筋，既可以采用高强度铝合金整体铣削加工，也能在小批量试制阶段采用3D打印快速成型，不需要特殊的工装夹具就能完成加工，加工后的残余应力可以通过热处理充分释放，避免后续使用过程中出现应力变形。安装时只需要通过四个底部支脚的定位孔完成初定位，再锁紧两侧耳板的连接螺栓即可完成装配，不需要额外的调整工序，装配效率能够满足箭体总装的节拍要求。

　　在细节设计上，所有的棱边都做了圆角过渡处理，避免尖锐棱角在振动工况下产生应力裂纹，安装孔的位置都设置了局部的凸台加厚，保证螺栓连接的挤压强度满足要求，中间的安装平面预留了通用的安装螺纹孔位，可以适配不同规格的小型箭载设备，不需要针对不同设备重新设计支架，提升了零件的通用化程度。整个结构的传力路径非常清晰，载荷从中间安装区域通过纵横筋板传递到两侧耳板与底部支脚，再传递到箭体主结构上，没有冗余的传力环节，每一处结构都承担对应的承载作用，没有多余的设计特征。
