集成式机械呼吸辅助动力装置结构设计

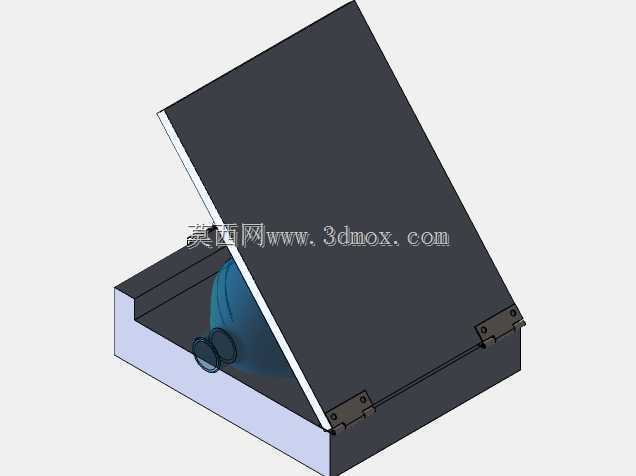

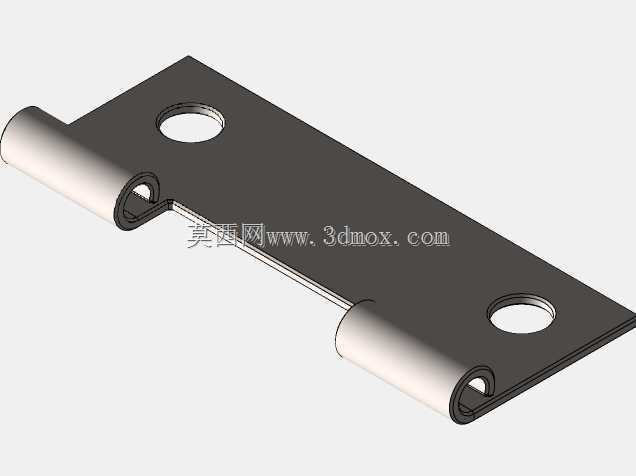

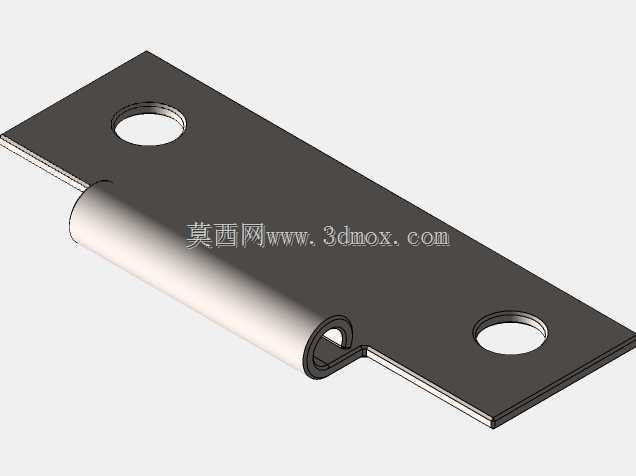

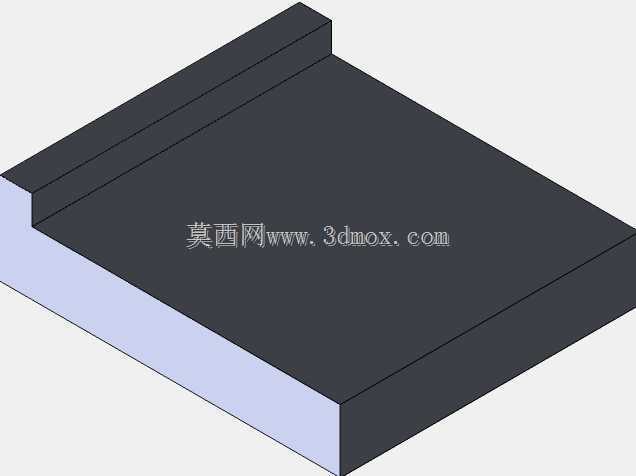

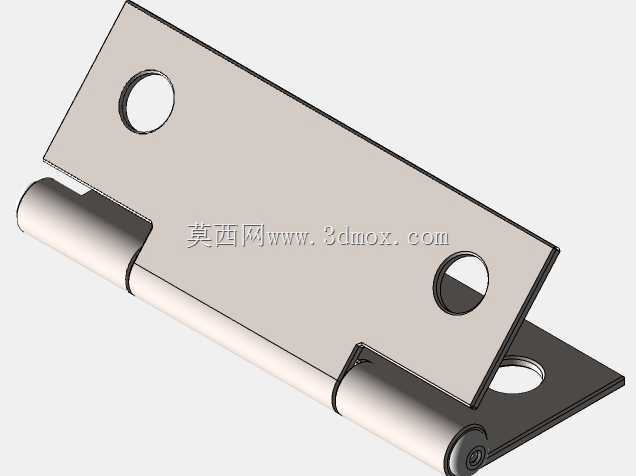

　　在院前急救、基层诊疗机构临时呼吸支持场景中，传统手动捏压Ambu袋的供氧方式存在按压深度不稳定、频率难统一、长时间操作医护人员疲劳度高的问题，这套集成气动驱动的呼吸辅助装置，正是针对这类场景的痛点完成的结构设计。整套装置采用翻盖式箱体作为承载主体，上盖与下箱体通过侧边合页实现翻转开合，闭合状态下整体为规整长方体结构，边角做小圆弧过渡处理，既避免尖锐棱角磕碰，也能在收纳、转运过程中减少外部冲击对内部组件的损伤，下箱体预留的安装平面可直接固定在急救推车台面、担架侧边支架上，安装孔位按照常规急救设备的通用间距设置，不需要额外加工转接板就能完成快速固定。

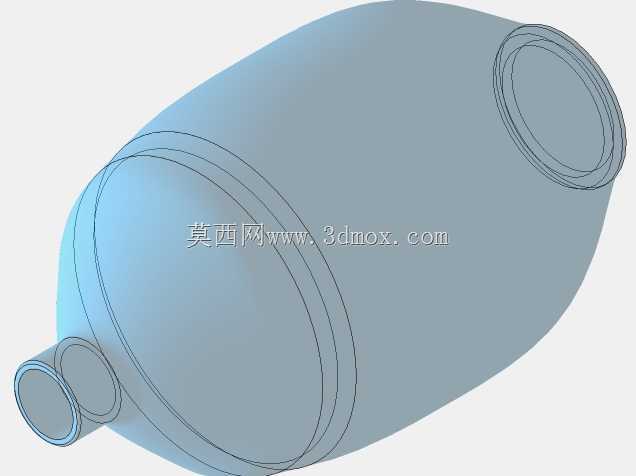

　　动力核心采用气动马达作为驱动源，相比步进电机直驱的方案，气动驱动本身具备过载自保护特性，当气道阻力突然升高时，马达会自动降低输出扭矩，不会因为硬挤压造成患者肺部气压伤，动力输出端连接曲柄滑块机构，将马达的旋转运动转化为直线往复运动，直接作用在Ambu袋的压缩压板上，压板与Ambu袋接触的面做了仿形弧度设计，贴合Ambu袋充盈状态下的曲面轮廓，挤压过程中受力均匀，不会出现局部过度折叠导致的供气流量波动。气路部分的设计做了多组件集成布局，在箱体侧面预留的气路接口处，依次串联HEPA过滤器、窥视阀、热湿交换器管，患者端连接的Y型气路接头分别对接吸气管路与呼气管路，呼气管路同样设置过滤组件，避免呼出气体造成交叉污染，气路通道的内径按照常规成人呼吸支持的峰值流量参数设置，内壁做光滑过渡处理，减少气阻带来的压力损耗，所有气路接头采用标准快插规格，可直接匹配临床通用的呼吸管路配件，不需要定制专用连接件。

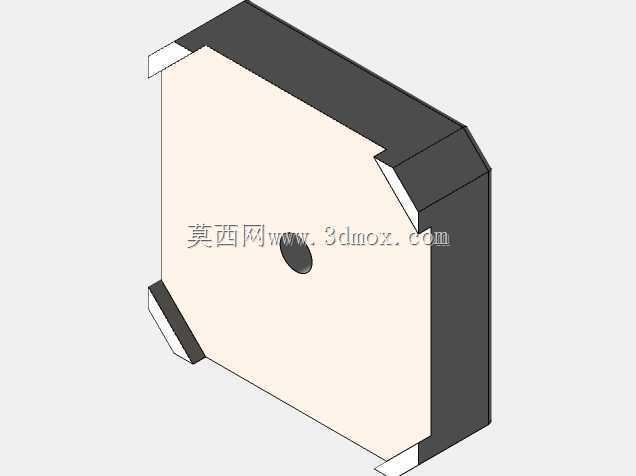

　　控制模块集成在箱体上盖的内侧区域，预留的旋钮安装位可分别调节压缩深度与往复频率，深度调节通过改变曲柄的偏心距实现，调节范围覆盖成人、儿童不同群体的通气量需求，频率调节通过气动回路的节流阀控制马达转速，可实现每分钟10到25次的按压频率调节，对应不同病情下的呼吸支持参数要求。控制模块同时预留了传感器安装位，可接入二氧化碳、氧气、气压、流量四类传感器，实时监测气道内的参数变化，当参数超出设定阈值时，触发上盖内侧预留的LED警示灯与蜂鸣器发出警报，反馈机制采用纯气路与简单电路结合的方式，避免复杂电子系统在户外、移动急救场景下容易出现的故障问题。

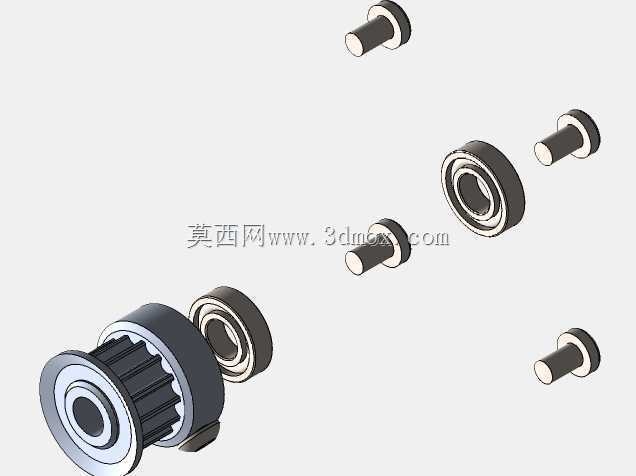

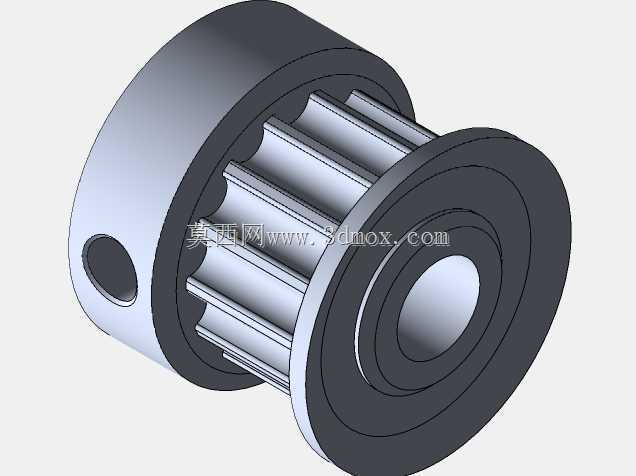

　　整套结构在设计时充分考虑了日常维护的便捷性，上盖翻开后内部所有组件都处于外露状态，Ambu袋可直接从卡槽中取出更换，过滤组件采用插拔式安装，不需要工具就能完成耗材更换，气动马达的固定座设置了长条形调节孔，可调整皮带张紧度或者更换不同规格的传动件，适配不同输出参数的需求。箱体内部的走线、走气管路都通过预留的线卡固定，避免开合过程中管线被夹损，下箱体底部设置了防滑橡胶垫，放置在平面上时不会因为马达运行的振动出现滑移，侧边预留的把手位可直接提携转运，整体重量控制在单人可轻松搬运的范围内，适合在急救转运、基层诊所临时救治、灾害现场应急医疗等多种场景下使用。从结构建模的角度来看，这套装置的所有配合公差都按照常规机加工与3D打印的工艺精度设置，合页的转动配合间隙、压板的运动行程、气路接头的密封槽尺寸都经过反复校核，既保证运动过程无卡滞，也能满足气路的密封要求，不存在过定位或者装配干涉的问题，所有非标准件都可通过常规加工方式制作，通用件全部采用市面标准规格，不需要开模定制，大幅降低了制作与维护成本。
