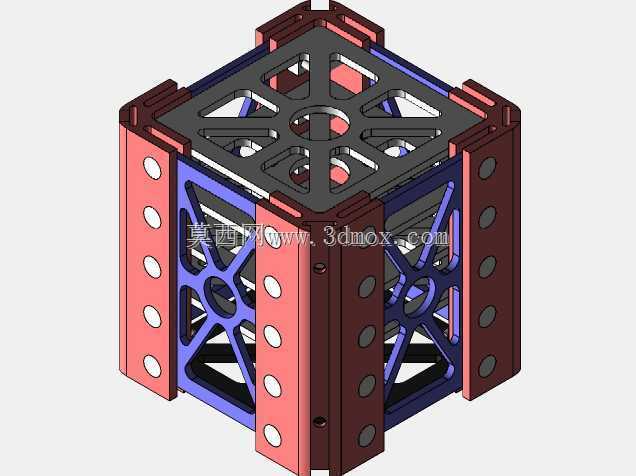

模块化可扩展立方星主体框架结构

　　在微小卫星快速迭代研发的行业趋势下，立方星作为低成本航天载荷搭载平台，其主体结构的通用性、装配效率与重量控制一直是结构设计环节的核心优化方向。这套立方星框架结构采用熔融沉积成型工艺适配PC-ABS混合材料，材料本身兼顾了工程塑料的抗冲击韧性与ABS材质的成型稳定性，整套结构组件总重量控制在270克左右，完全匹配1U规格立方星的重量配额要求，不会过度占用星上载荷的重量分配空间。从实际应用场景来看，该框架可直接适配高校航天专业教学验证星、近地轨道短周期探测载荷、业余无线电通信卫星等多种立方星的主体承载需求，无需针对基础框架做二次开模，仅通过增减组件就能适配不同载荷的安装需求。结构设计上采用了完全无专利限制的开源化思路，

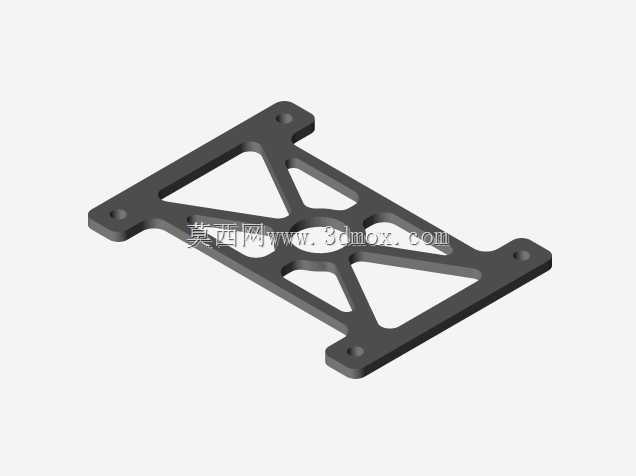

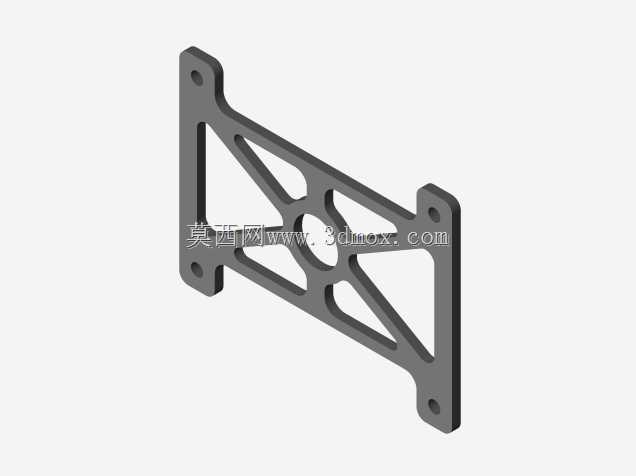

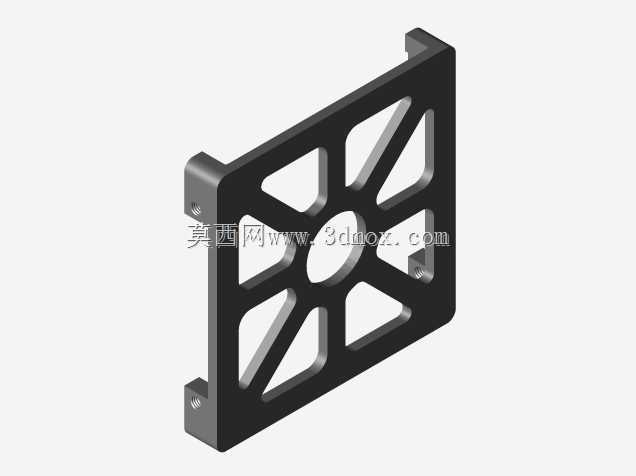

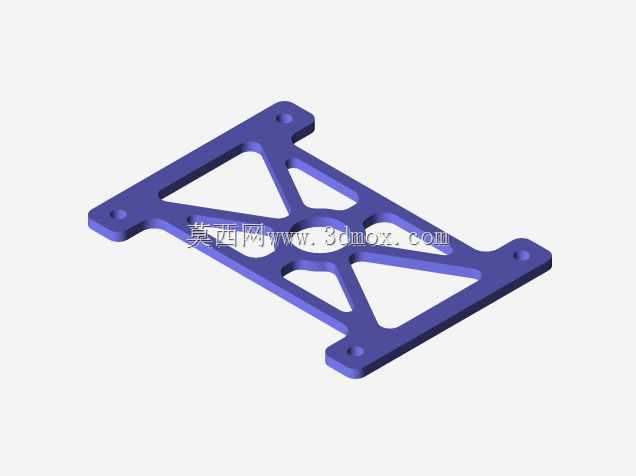

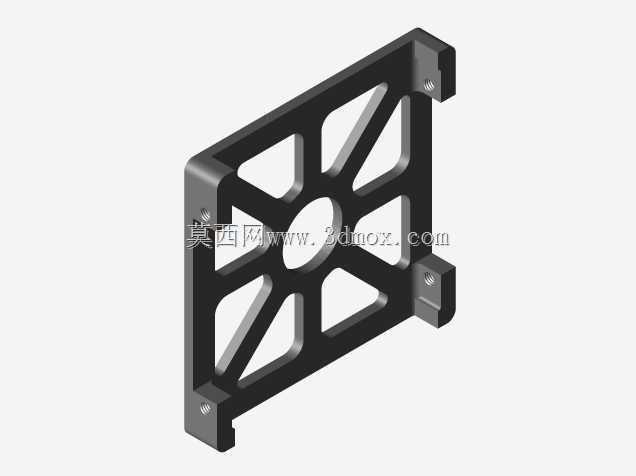

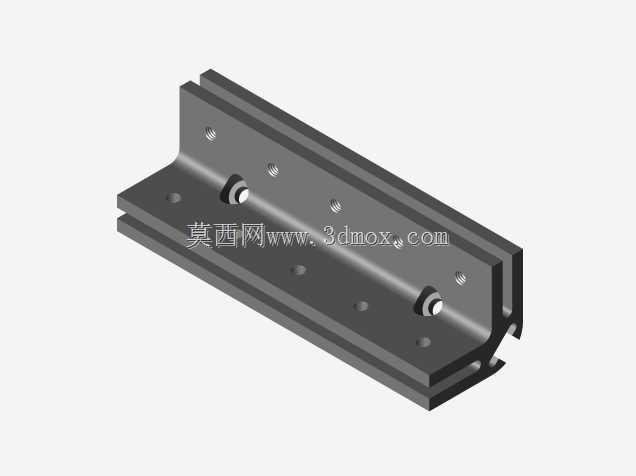

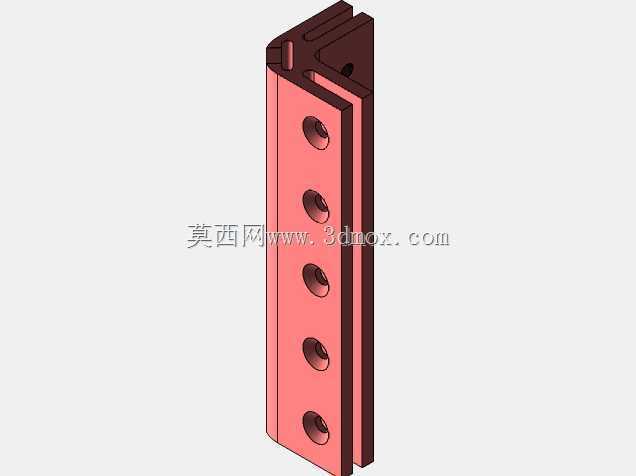

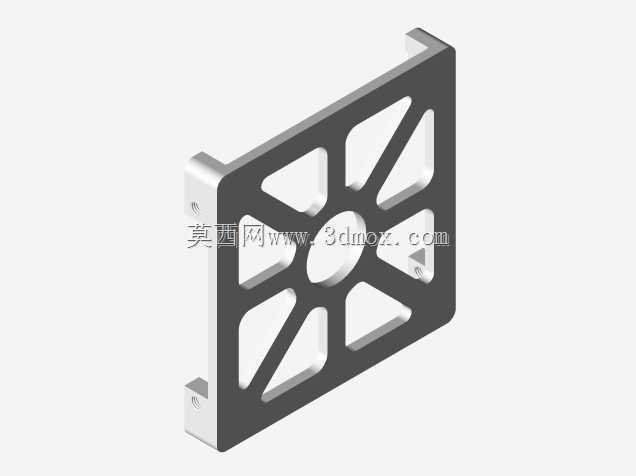

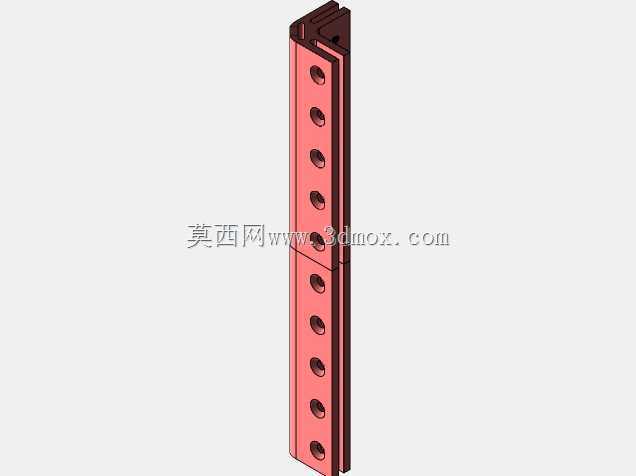

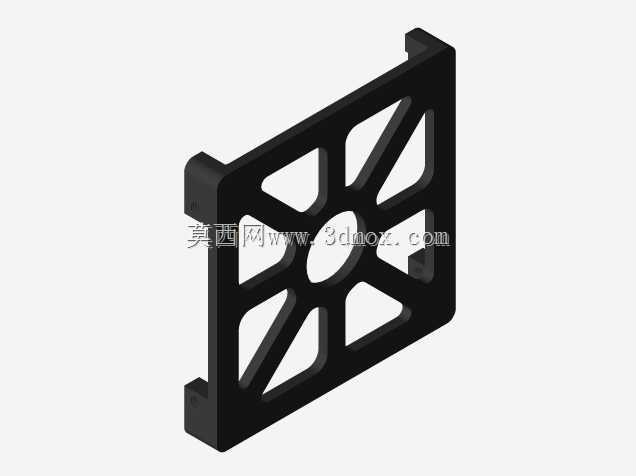

　　整套结构仅包含5类核心主部件，所有部件均支持重复拆装使用，用户可根据自身载荷的体积、布线需求灵活选择组件的使用数量，无需额外定制异形结构件。框架的角轨连接结构做了专门的快装优化，标准1U规格的角轨可通过M4螺钉直接完成框架主体的拼接锁紧，配件包内同时配套了适用于3U、6U扩展规格的加长角轨，当需要拓展卫星规格时，仅需更换对应长度的角轨，搭配原有侧装板、支撑格架即可完成大规格星体框架的组装，无需重新采购整套结构配件。框架的侧装板采用带规则安装孔位的点阵式设计，既可以通过预留孔位直接固定太阳能电池基板、星载传感器外置探头，也可根据特殊载荷的安装需求在孔位间隙处做少量切削加工，不会破坏框架整体的受力结构。内部支撑格架采用镂空桁架式结构，

　　在保证框架整体抗形变能力的前提下，尽可能去除了非受力区域的多余材料，同时格架的镂空区域可直接走星上线缆，避免线缆在星内晃动造成的接插件松脱问题。安装边界方面，标准1U配置下框架的外部尺寸完全遵循立方星通用规范，可直接适配通用的立方星部署器弹射舱，无需做额外的尺寸适配调整；货架式的内部安装层板可根据载荷高度灵活调整固定位置，层板通过侧装板上的预留卡槽完成定位，可承载单块不超过100克的星载电路板、电池模块等组件，若搭载大尺寸光学载荷、推进模块等特殊组件，可直接拆除对应位置的层板，预留出完整的内部安装空间。框架的侧板采用快拆式设计，在整星总装测试阶段，可快速拆除单侧侧板完成内部载荷的调试、接插件检查，无需完全拆解整个框架，

　　能大幅缩短整星的总装测试周期。考虑到熔融沉积成型的工艺特性，所有部件的壁厚均做了均匀化处理，最小壁厚控制在1.8mm以上，避免打印过程中出现翘曲、填充不足等成型缺陷，普通桌面级FDM3D打印机即可完成所有部件的制作，无需使用工业级打印设备，进一步降低了立方星研发阶段的结构件制作成本。结构的受力路径经过专门优化，发射阶段承受的轴向过载可通过四根角轨直接传递到部署器的支撑端，侧装板与内部格架主要承担径向的抗形变作用，整星可承受不低于10g的轴向发射过载，满足常规运载火箭的搭载力学环境要求。
