电力变压器配套钣金门框结构设计

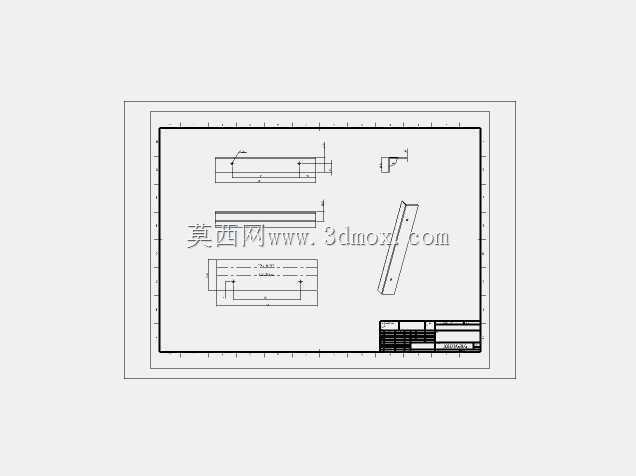

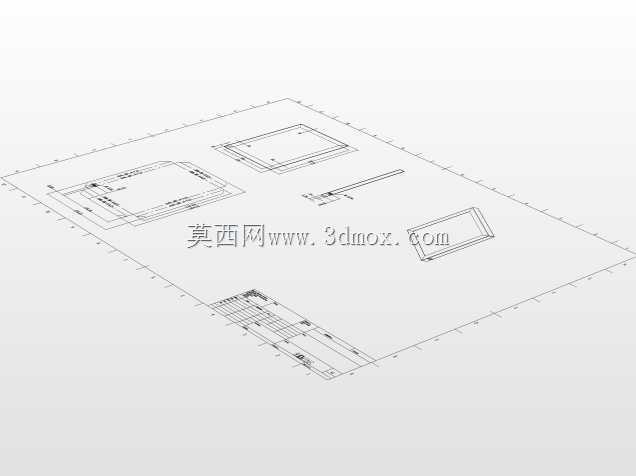

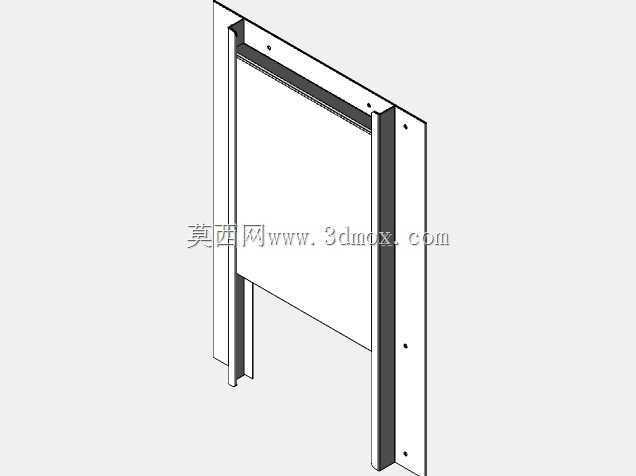

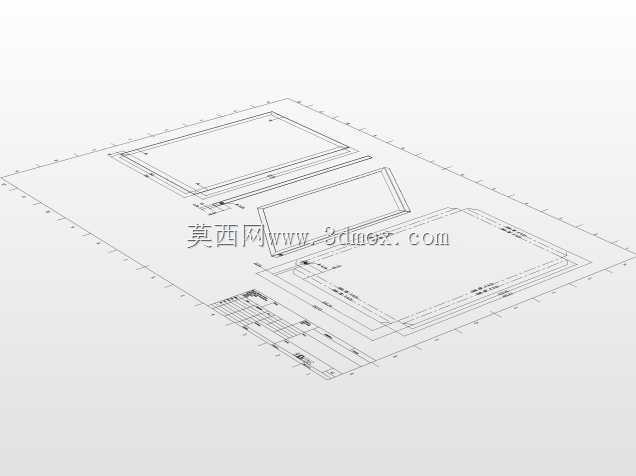

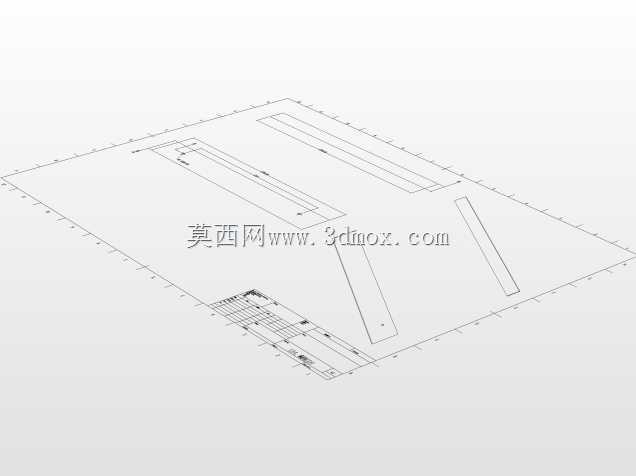

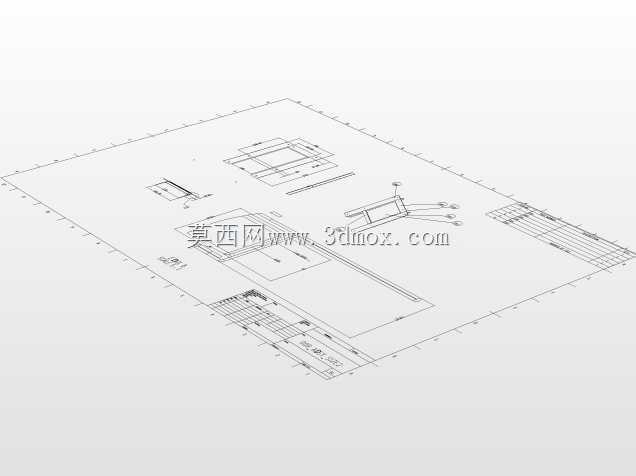

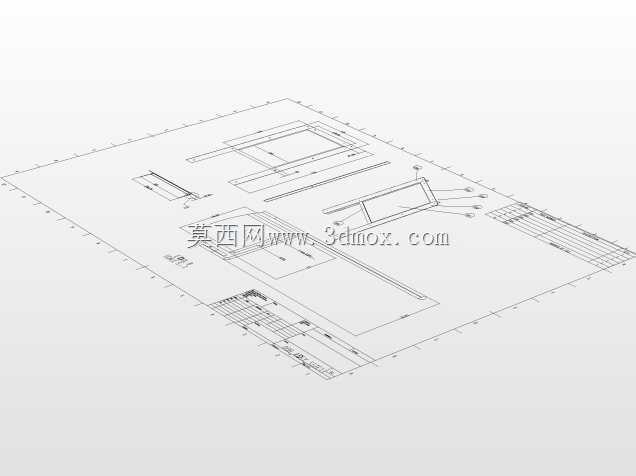

　　在电力输配场景中，箱式电力变压器的柜体防护结构直接决定设备户外运行的可靠性，其中门框作为柜体与检修门的衔接核心构件，承担着密封防护、结构支撑、开合导向的多重作用，本次设计的钣金门框正是针对户外电力变压器柜体的使用需求完成的结构方案。从实际应用场景来看，这类门框多用于10kV及以下电压等级的户外预装式变压器柜体，长期暴露在日晒雨淋、温差波动的户外环境中，既要保证检修门开合顺畅，还要配合密封胶条实现IP54以上的防护等级，避免雨水、粉尘进入柜体内部影响电气元件的绝缘性能，同时还要具备足够的结构强度，抵御户外大风、外力磕碰带来的形变风险。设计过程中首先考虑的是安装边界的适配性，门框整体采用折弯成型的钣金结构，

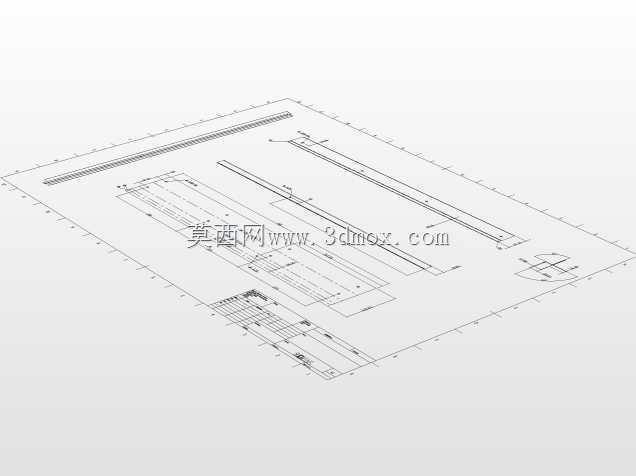

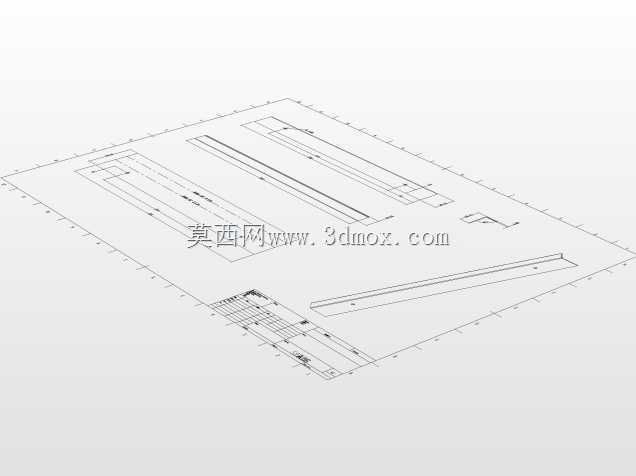

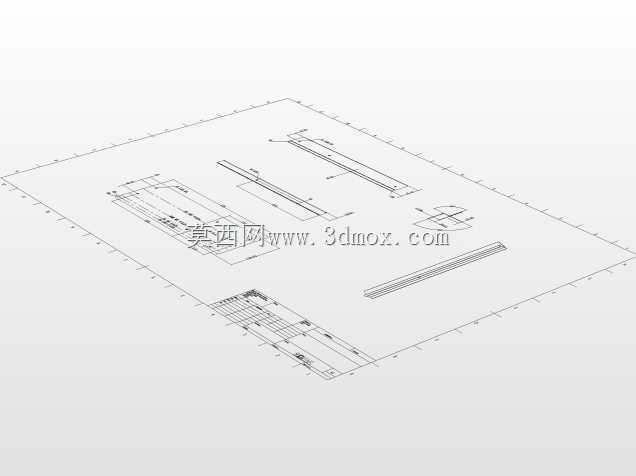

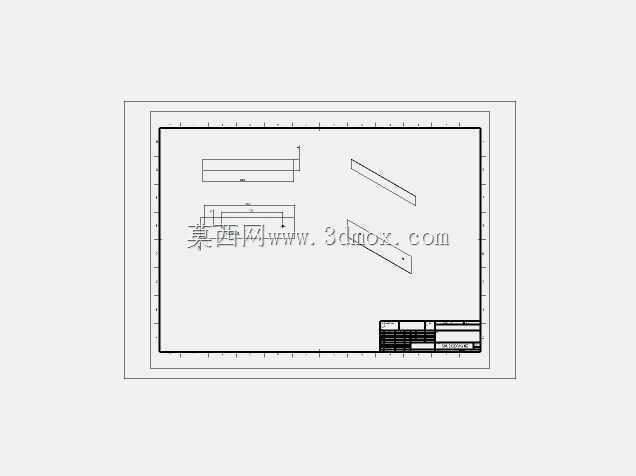

　　外轮廓尺寸完全匹配标准箱变柜体的门洞预留尺寸，安装边预留了均匀分布的螺栓固定孔位，可直接通过紧固件与柜体的立柱、横梁完成刚性连接，不需要额外现场裁切调整，适配现有主流箱变的柜体模数。门框的折边结构做了多重优化，朝向柜体内部的一侧设计了阶梯型止口，止口的台阶高度与常用的三元乙丙密封胶条压缩量完全匹配，当检修门闭合时，门板上的胶条会恰好压合在止口平面上，形成连续的密封面，避免出现密封间隙；朝向外侧的折边做了圆弧过渡处理，既可以消除钣金锐边带来的安装划伤风险，也能引导雨水顺着折边向外流淌，避免积水顺着缝隙渗入柜体内部。从功能特性来看，门框上集成了铰链安装位与门锁扣合位，铰链安装位采用了双层钣金叠焊的加强结构，

　　避免长期开合过程中铰链固定处出现钣金撕裂、形变下垂的问题，经过结构校核，单组铰链位可承受不低于50kg的门板重量，满足常规钢制检修门的承重需求；门锁扣合位同样做了局部加强，预留了标准柜锁的安装孔距，可适配市面上通用的电力柜专用锁具，不需要额外开孔加工。设计思路上摒弃了多余的装饰性结构，完全以功能性为核心，所有折弯角度都采用常规钣金加工的标准角度，不需要特殊模具即可完成冲压、折弯加工，有效降低生产制造成本；板材选用常规的冷轧钢板材质，表面处理可适配喷塑、镀锌等多种工艺，满足不同使用环境的防腐需求。在安装配合方面，门框与门板的配合间隙控制在1.5mm-2mm之间，既保证开合过程中不会出现剐蹭卡滞，也避免间隙过大导致防护失效；

　　门框的下沿特意设计了向外倾斜的排水斜面，即使有少量雨水渗入密封胶条内侧，也会顺着斜面排出柜体，不会在门框底部积存造成锈蚀。从结构强度校核来看，门框整体通过折边形成了类似C型的加强筋结构，在不额外增加加强筋焊接工序的前提下，大幅提升了门框整体的抗形变能力，在12级风力的模拟载荷下，门框的最大形变量不超过1mm，不会出现因为门框形变导致的门体无法开合、密封失效问题。针对不同的柜体安装需求，门框的结构还预留了一定的调整空间，安装孔位采用长圆孔设计，安装过程中可以根据柜体的实际焊接误差做±2mm的位置调整，降低柜体加工精度带来的安装难度。在实际的设备运维场景中，这类门框的结构设计还要考虑运维操作的便利性，门框的开合侧没有突出的结构件，不会在运维人员进出检修时造成磕碰，所有的固定螺栓都采用内六角或者外六角的标准件，后期维护更换时不需要特殊工具即可完成拆装。不同于普通建筑门窗的结构设计，电力变压器的门框不需要考虑采光、装饰等需求，所有的结构设计都围绕防护可靠、安装便捷、耐用性强三个核心目标展开，每一处折边、每一个孔位的设计都对应实际使用中的具体需求，没有冗余结构，也不存在功能缺失，完全匹配电力设备长期免维护的使用要求。
