六英寸轮椅轮电动驱动转换适配结构

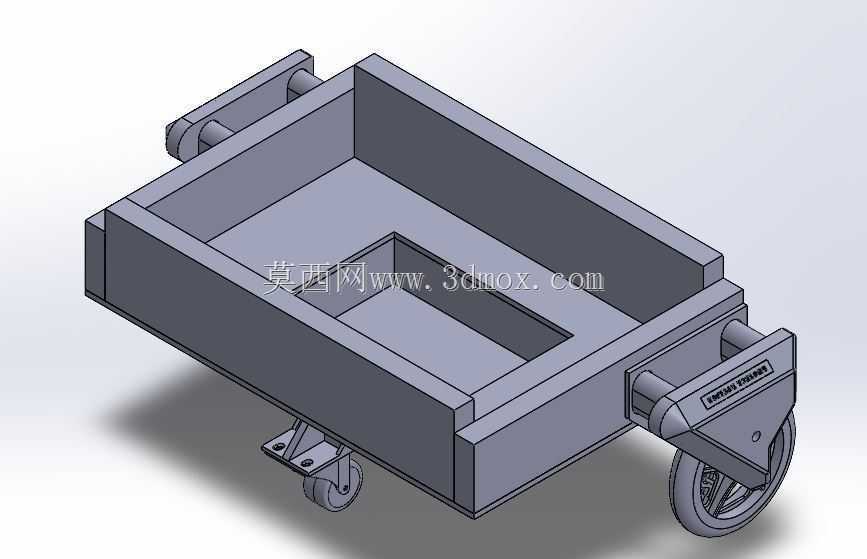

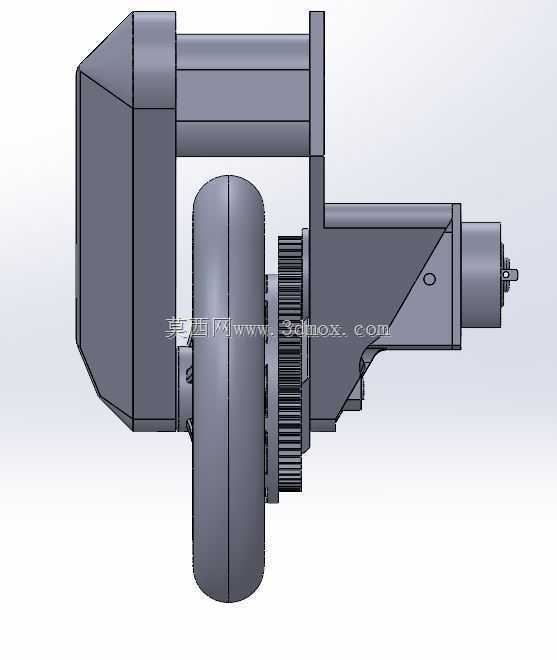

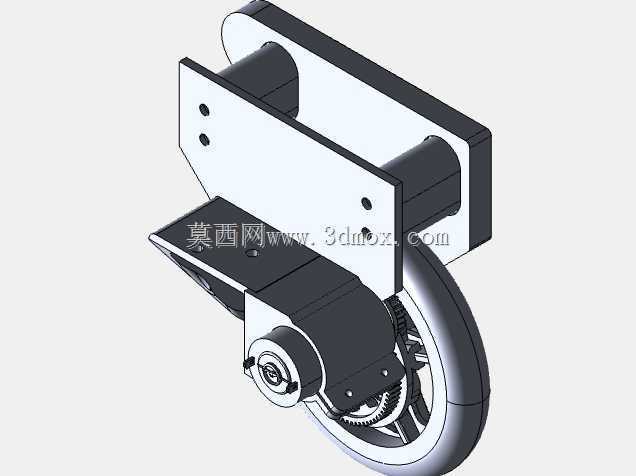

　　这套轮组驱动转换结构，核心是解决普通无动力6英寸轮组的电动化改造需求，日常落地场景覆盖手动轮椅的动力升级、短途自动行李箱的轮组驱动、园区漫游代步小车的动力端适配，也可用于小型DIY移动机器人的驱动轮搭建，甚至能适配小型手推作业车的辅助动力改造，覆盖多类低速移动载具的轮组动力升级需求。从实际使用逻辑出发，整套结构没有做一体化的封闭设计，而是采用分体适配的思路，电机夹部分预留了可调整的安装空间，不需要匹配固定尺寸的驱动电机，设计人员可以根据自身项目的扭矩需求、转速要求、安装空间限制，重新调整电机夹的开槽尺寸与固定孔位，适配不同外径、不同安装座规格的驱动电机，大幅提升了结构的复用性，不需要为了不同电机重新设计整套轮组支架。

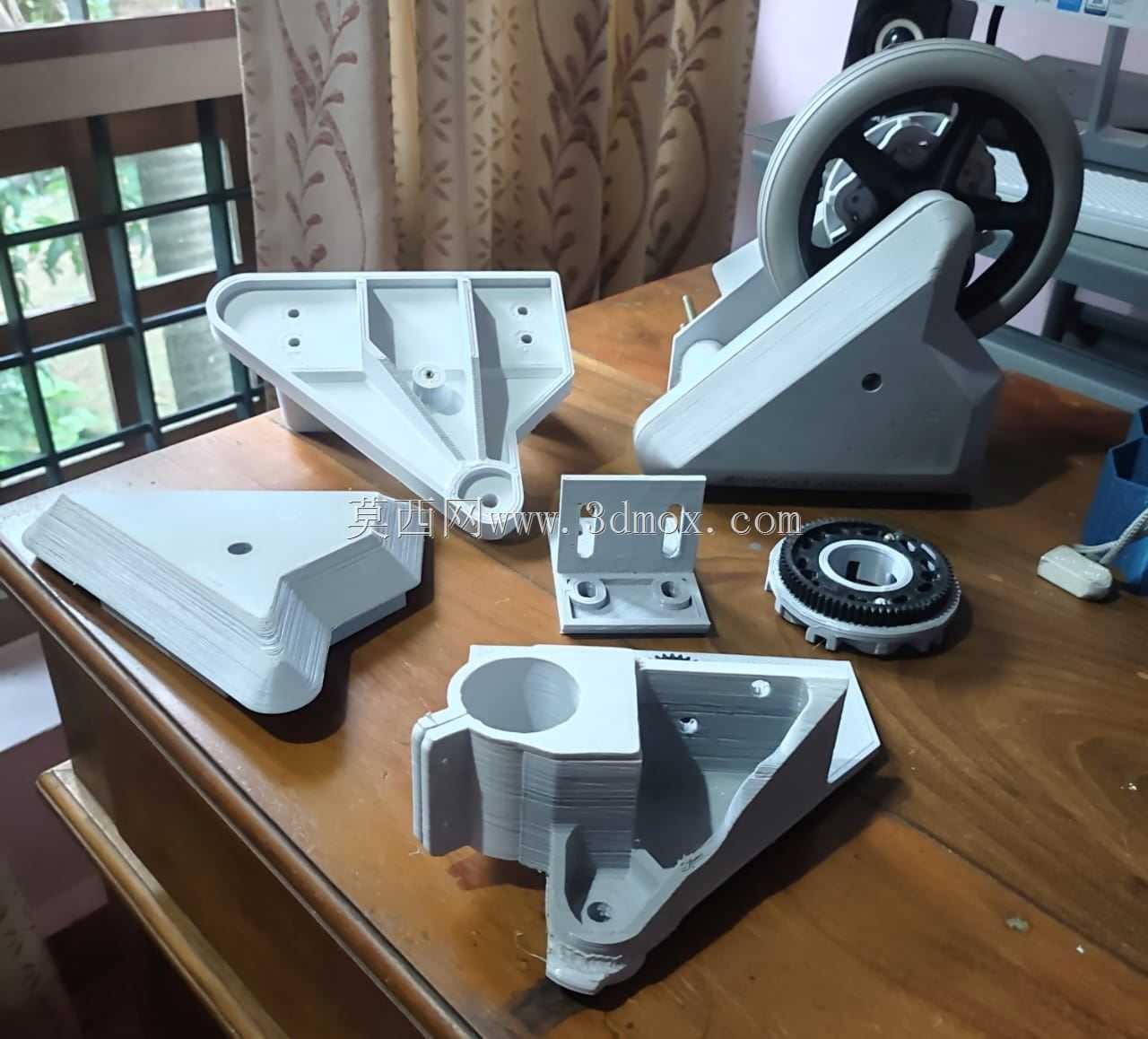

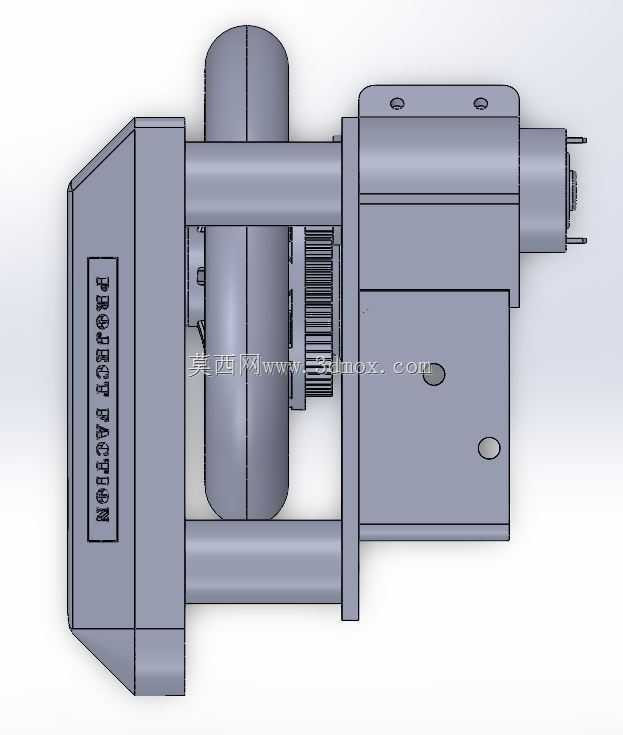

　　安装边界的设计充分考虑了现有载具的改造便利性，支架主体的连接端做了适配V形槽的滑入式结构，改造时不需要对原有载具的主体框架做大规模切削、焊接改动，只需要将支架连接端滑入主机架预设的V形安装槽内，就可以完成初步定位，后续再通过标准紧固件完成锁固，大幅降低改造的加工难度与工作量。轮组端的轴承适配专门针对常规6英寸轮椅轮做了匹配，直接适配内径8mm的配套轴承，轴承与轮组为预装配套状态，不需要额外单独选配轴承，减少选型匹配的工作量。紧固件全部采用行业通用的标准规格，侧盖与电机安装架的锁固采用M3螺栓搭配M3黄铜嵌件，黄铜嵌件预埋在塑料支架的安装孔内，避免塑料螺纹反复拆装后出现滑牙失效的问题，提升结构的可维护性；支架与漫游车、

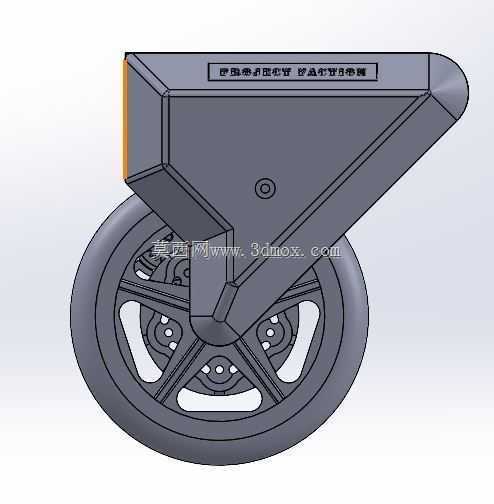

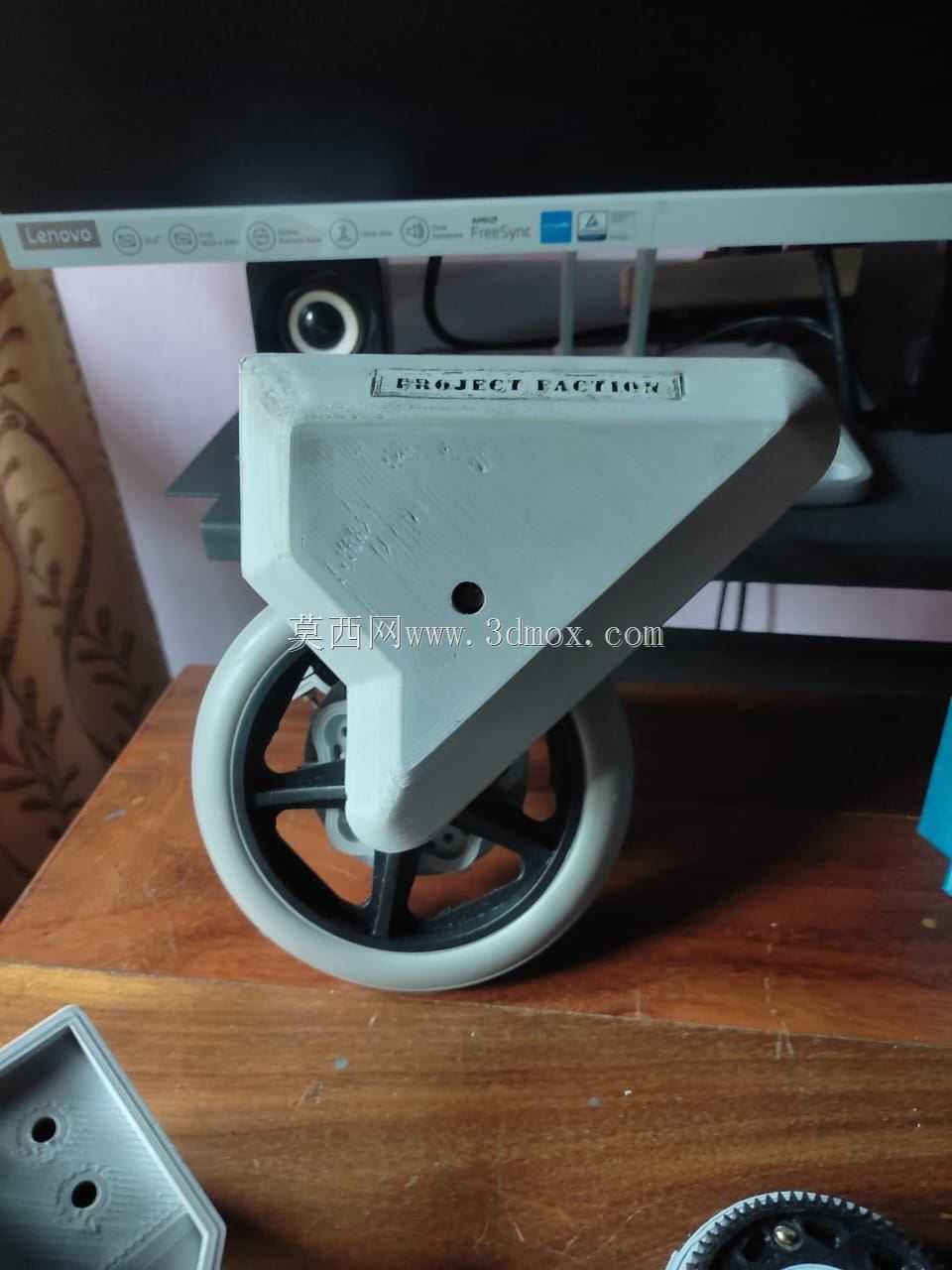

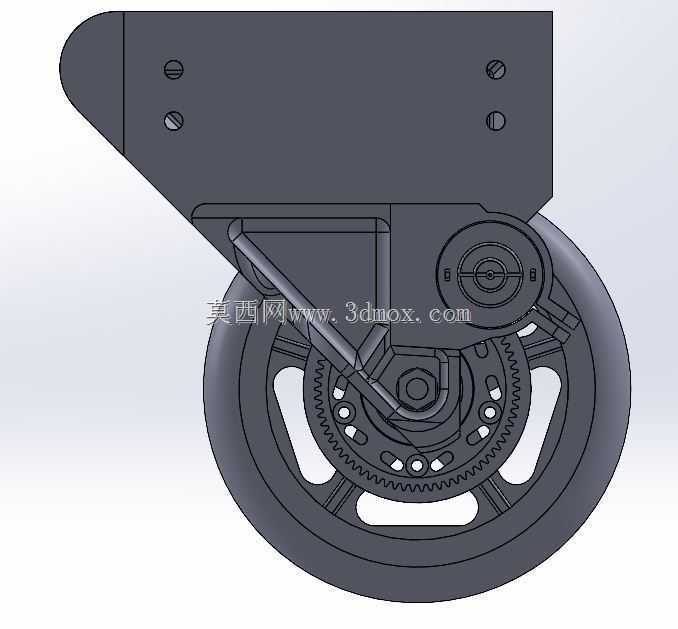

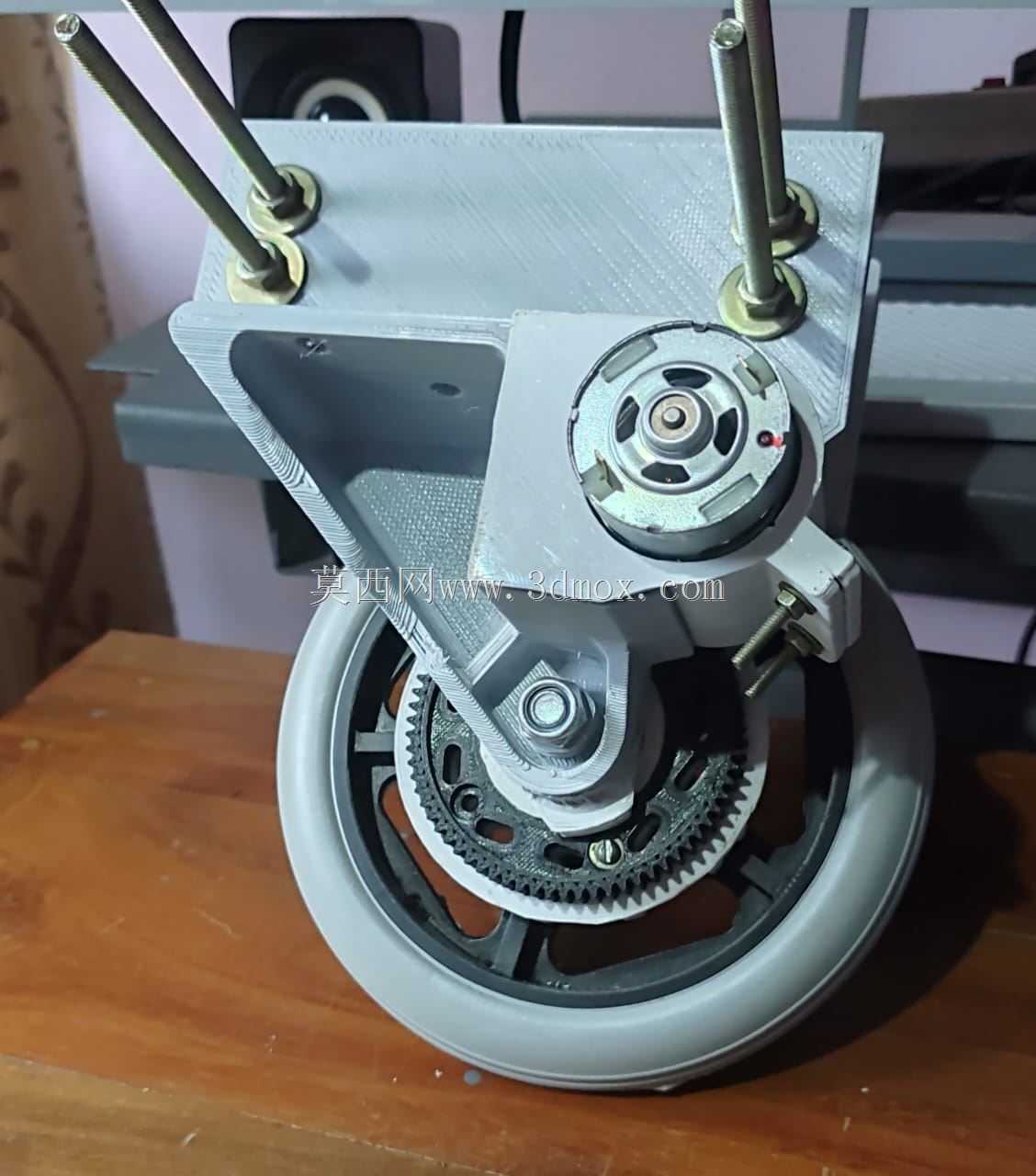

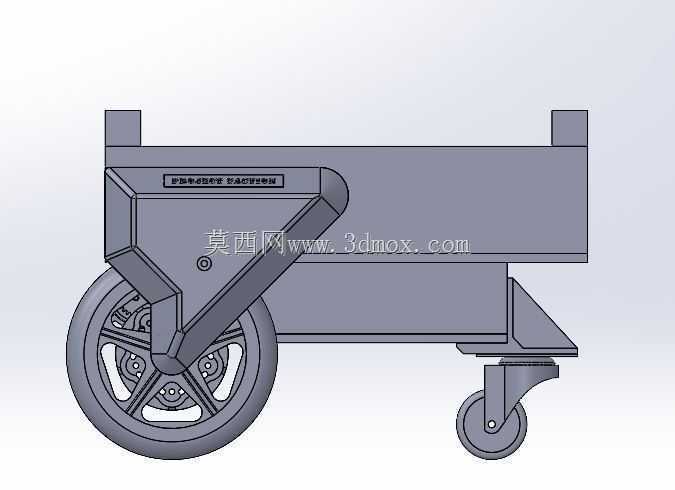

　　手推车等载具主体的连接采用M6螺栓搭配螺母锁固，M6的规格足够承载轮组传递的驱动扭矩与路面冲击载荷，避免连接部位出现松动断裂；电机夹的定位同样采用M3螺栓与螺母锁固，拧紧后可以牢牢夹紧电机外壳，避免电机运转时出现打滑移位的问题。结构的受力路径做了针对性优化，支架主体从连接端到轮轴安装位采用三角加强的构型，从安装端到轮轴位置的力传递路径短，没有多余的悬臂结构，路面传递的颠簸冲击、电机输出的驱动扭矩都可以通过三角构型的筋位分散到整个支架截面，避免局部应力集中导致的支架断裂。轮组本身采用多辐条镂空设计，在保证轮辐结构强度的前提下降低了轮组自身的转动惯量，启动、制动时的响应更快，同时镂空结构也能减少轮组转动时的风阻，

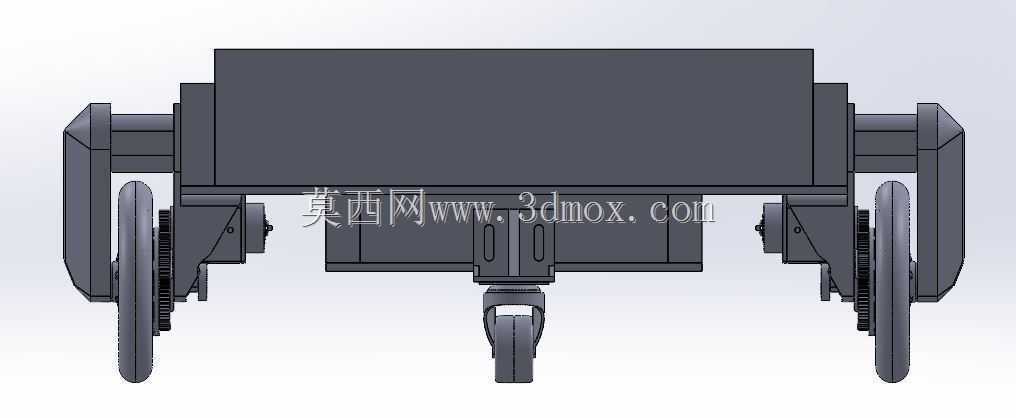

　　对于低速小功率驱动场景来说，能一定程度降低电机的功耗，延长电池续航时间。支架末端做了圆弧过渡处理，没有尖锐的外凸棱角，避免使用过程中磕碰划伤使用者，也能避免轮组转向时剐蹭周边障碍物。在实际改造作业中，这套结构可以直接跳过轮系匹配、支架受力校核的基础环节，设计人员只需要根据自身项目的电机参数调整电机夹的安装尺寸，再根据载具的V形槽实际宽度微调支架连接端的厚度尺寸，就可以快速完成整套驱动轮的设计适配，大幅缩短移动载具项目的开发周期。对于小型移动机器人项目来说，这套结构的轮距、安装高度都可以通过调整支架在V形槽内的滑入位置做小范围调整，不需要重新加工支架就可以适配不同的底盘离地间隙需求；对于轮椅改造场景来说，结构的安装孔位与常规6英寸轮椅轮的安装位完全兼容，更换时不需要改动轮椅原有的轮叉安装结构，只需要替换原有轮组并固定电机与支架，就可以完成手动轮椅的电动化升级，改造后不影响原有轮椅的折叠、转向功能。整套结构没有采用特殊的定制化零件，所有紧固件、轴承都是工业领域通用的标准件，后期维护更换时不需要专门定制配件，在普通五金渠道就可以采购到替换件，降低全生命周期的使用成本。
