多品牌日常家用牙膏管外观结构设计

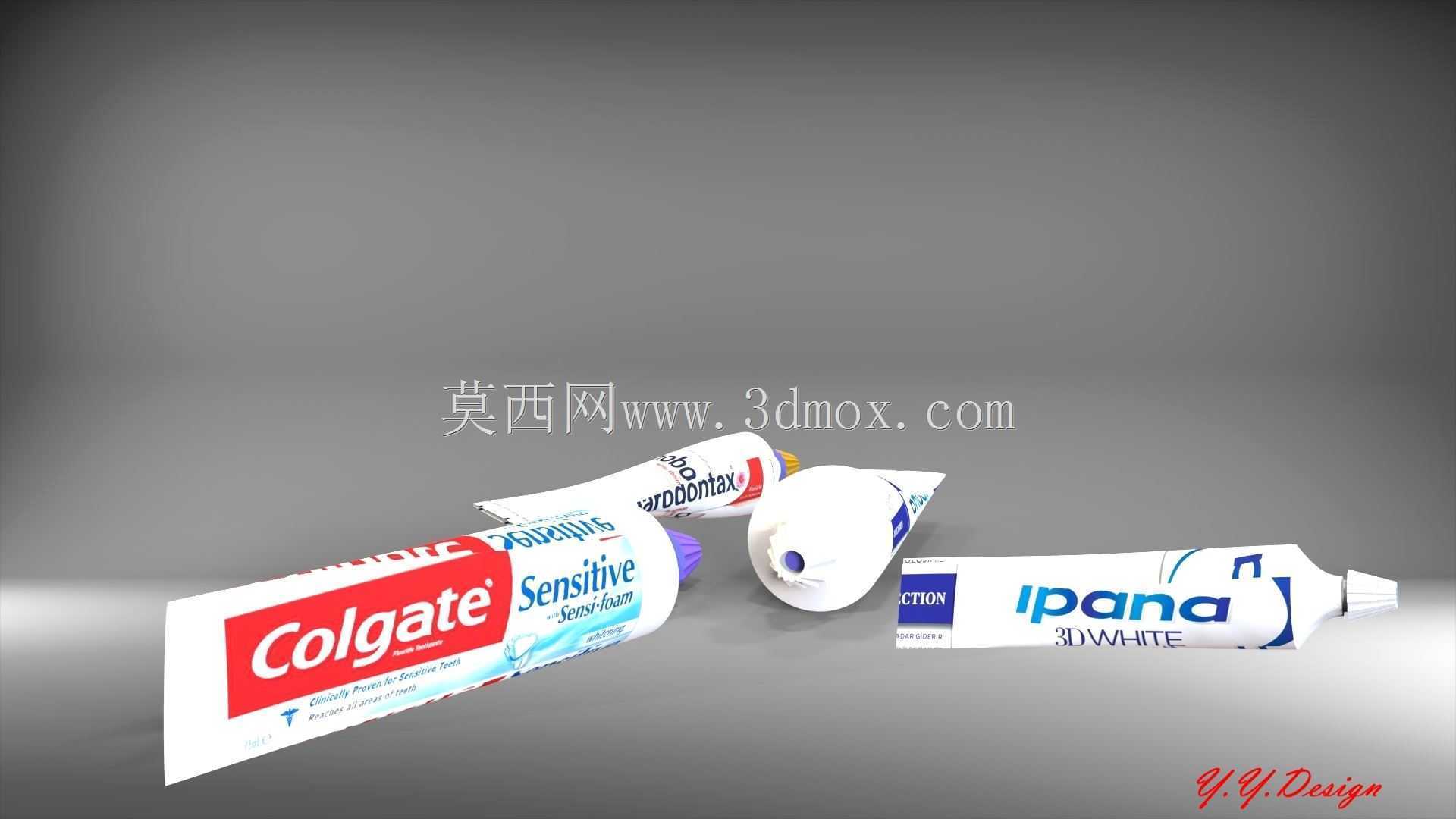

　　本次完成的三款牙膏管三维结构设计，覆盖日常口腔清洁场景下的主流软管包装形态，可直接对接日化快消行业的包装打样、电商产品渲染、商超陈列道具开发等实际应用需求，也可作为工业设计专业学生练习曲面建模、包装结构设计的参考素材。三款模型分别对应不同品牌的经典款牙膏外观，从结构层面还原了铝塑复合软管牙膏的典型构造特征，没有做过度的艺术化夸张，所有尺寸比例均参照市售常规120g-150g装牙膏的实际规格设定，管身长度控制在160mm-185mm区间，管体最大直径32mm-38mm，管尾封边宽度12mm-15mm，管盖直径与管身肩部衔接处做了0.8mm的圆角过渡，完全匹配现有软管灌装生产线的工装夹具定位尺寸，不会出现设计模型与实际生产工装不兼容的问题。

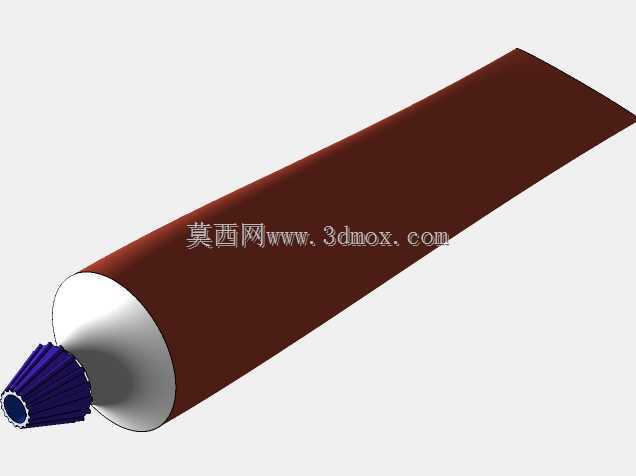

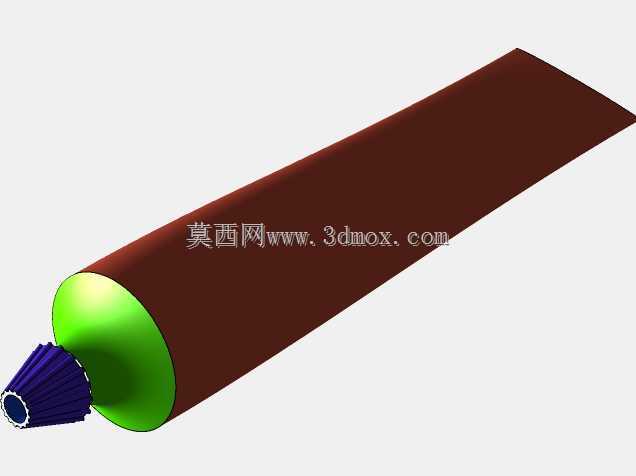

　　设计过程中优先考虑了软管类包装的结构合理性，管身部分采用薄壁曲面建模，壁厚设定为0.3mm，和实际铝塑复合管的片材厚度一致，管肩位置做了15度的锥度过渡，既保证灌装时膏体可以顺畅挤出，也避免了直角结构带来的应力集中问题，防止运输过程中管肩受挤压开裂。三款牙膏的管盖分别采用了不同的结构形式，其中一款为旋盖式结构，螺纹参数匹配通用软管口的M15×1.25标准螺距，旋合圈数设定为2.5圈，既保证密封性能，也方便日常使用时单手开合；另外两款为掀盖式结构，翻盖与盖体之间做了0.2mm的薄壁连接筋，模拟实际塑料盖的弯折韧性，翻盖开合角度设定为120度，完全打开时不会遮挡管口，挤膏操作时不会出现盖体回弹蹭到膏体的问题。

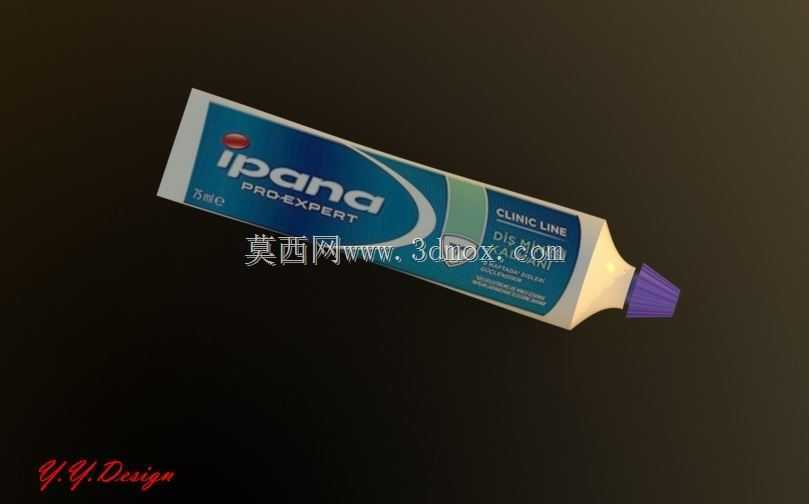

　　外观细节处理上，三款模型分别还原了对应品牌的管身印刷区域划分，标签区域的凸起高度设定为0.05mm，模拟实际印刷时的油墨层厚度，渲染时可以直接在对应区域赋予品牌标识的贴图，不需要额外调整曲面UV。管尾的压封边做了规则的齿状纹理，齿距2mm，齿深0.5mm，和实际生产中热压封尾的纹理完全一致，管尾预留的3mm平直边是灌装时的定位夹持位，建模时特意保留了该位置的平面度，方便后续做灌装生产线的运动仿真时添加夹持约束。

　　从应用场景拓展来看，这套模型除了用于包装本身的结构验证外，还可以直接导入渲染软件制作电商产品主图、短视频广告素材，也可以用于卫浴场景、洗漱台场景的三维场景搭建，作为场景中的生活化道具使用，模型的曲面均做了G2连续处理，放大渲染时不会出现曲面折痕、棱角生硬的问题。针对不同的使用需求，建模时将管身、管盖、管肩、封边四个部分做了独立的实体分组，后续如果需要调整容量规格，只需要修改管身的拉伸长度参数，不需要重新构建整体曲面，管肩和管盖的通用结构可以直接复用，能大幅缩短同系列不同规格牙膏包装的设计周期。

　　实际生产对接层面，这套模型的所有拔模角度均控制在1度以上，管身外表面没有倒扣结构，管盖的卡扣位置做了0.1mm的脱模斜度，完全满足注塑模具、软管吹塑模具的开模要求，不需要后续做结构修正。考虑到软管包装在运输过程中的堆叠需求，管身的圆柱度公差设定为0.2mm，整箱堆叠时管体之间的接触为面接触，不会出现局部应力过大导致的管身变形、膏体渗漏问题。管口位置的密封端面做了0.1mm的凸起环，和管盖内的密封垫片配合时，可以实现0.1MPa的密封压力，满足日常运输、存放过程中的密封要求，不会出现膏体干涸、漏液的情况。
