线性载物台光谱检测连接适配装置

　　在实验室光谱检测、工业在线光学测量场景中，经常需要将光谱采集探头固定在可精准位移的线性载物台上，完成不同点位的光谱数据采集，这套适配结构正是为解决光学检测组件与线性位移载物台的安装匹配问题设计。日常做材料反射率检测、光纤分光采样时，不同品牌的光谱探头安装接口尺寸差异较大，而常用的p.I.L-509.40AD10线性载物台自带的安装位仅适配原厂配套夹具，遇到Ocean optics这类第三方光纤探头、或是Optimmet ConoPoint XX系列光谱检测头时，往往需要额外加工转接件，否则无法保证探头与载物台的相对位置精度，容易出现采样光斑偏移、对焦距离偏差的问题，直接影响检测数据的准确性。

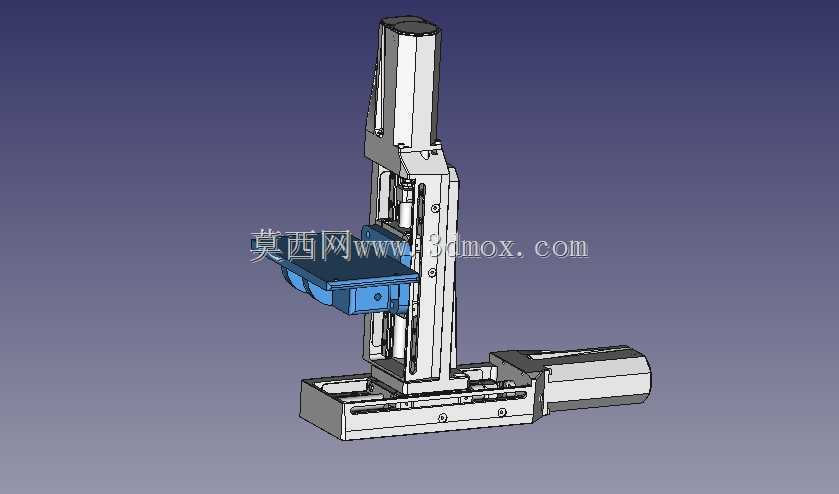

　　这套适配结构在设计时优先考虑了安装刚性与位置精度，整体采用立式支撑加水平托板的结构形式，底部通过定位槽与线性载物台的滑动台面配合，不需要额外打孔改造原有载物台，安装时直接对齐载物台的T型槽位，用配套紧固件锁紧即可，不会破坏原有载物台的结构精度。支撑立柱部分采用带加强筋的薄壁结构，在保证整体支撑强度的同时尽可能控制自重，避免额外负载影响线性载物台的位移精度与重复定位表现；水平托板部分预留了多组不同间距的安装孔位，可以兼容不同安装孔距的光谱检测头，同时托板的安装高度经过反复校核，保证安装后的光谱探头对焦平面刚好落在载物台的标准工作高度上，不需要额外调整探头的伸出长度，减少现场安装调试的工作量。

　　从安装边界来看，这套适配结构安装完成后，整体在载物台滑动方向上的占用长度不超过原有载物台的台面行程范围，不会造成载物台有效行程的浪费；垂直方向上的高度经过优化，不会和载物台周边的光路挡板、防护外壳产生干涉，适配常规实验室光学平台的安装空间要求。托板下方预留了走线空间，光谱探头的连接线可以顺着支撑立柱的侧边走线槽固定，避免载物台往复位移时线缆被拉扯、剐蹭，长期运行也不会出现线缆磨损的问题。

　　在实际使用场景中，这套适配结构除了适配指定型号的线性载物台与光谱检测头之外，也可以通过更换托板上的安装压块，兼容不同直径的分叉光纤探头，比如常用的QR400-7-UV-BX这类紫外检测光纤，只需要调整压块的锁紧位置就可以完成固定，不需要重新加工整套转接件。结构的连接部位都设计了定位止口，每次拆装重复安装的位置误差可以控制在0.1mm以内，不需要每次安装后重新校准对焦位置，对于需要频繁更换检测探头的测试场景，可以大幅减少调试准备时间。

　　设计过程中也充分考虑了加工工艺性，整体结构的所有棱角都做了工艺倒角，没有狭小的内部加工死角，常规的铣削加工就可以完成所有零件的制作，不需要特殊的加工工艺，加工成本可控；所有配合面的公差都按照光学检测设备的安装要求设定，既不会因为公差过松造成安装间隙影响检测精度，也不会因为公差过严提升加工难度与装配成本。在实际测试中，将适配结构安装在载物台上，以额定速度往复运行上千次后，探头的位置偏移量小于0.05mm，完全可以满足常规光谱检测的位置精度要求，不会因为长期运行出现松动、移位的问题。
