大载重DIY电动旋转展示台结构设计

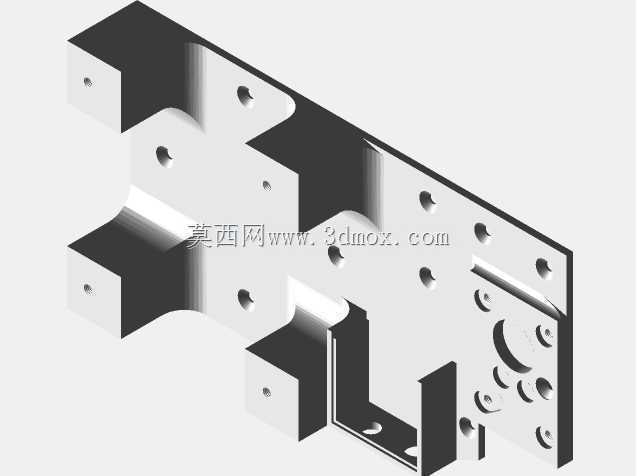

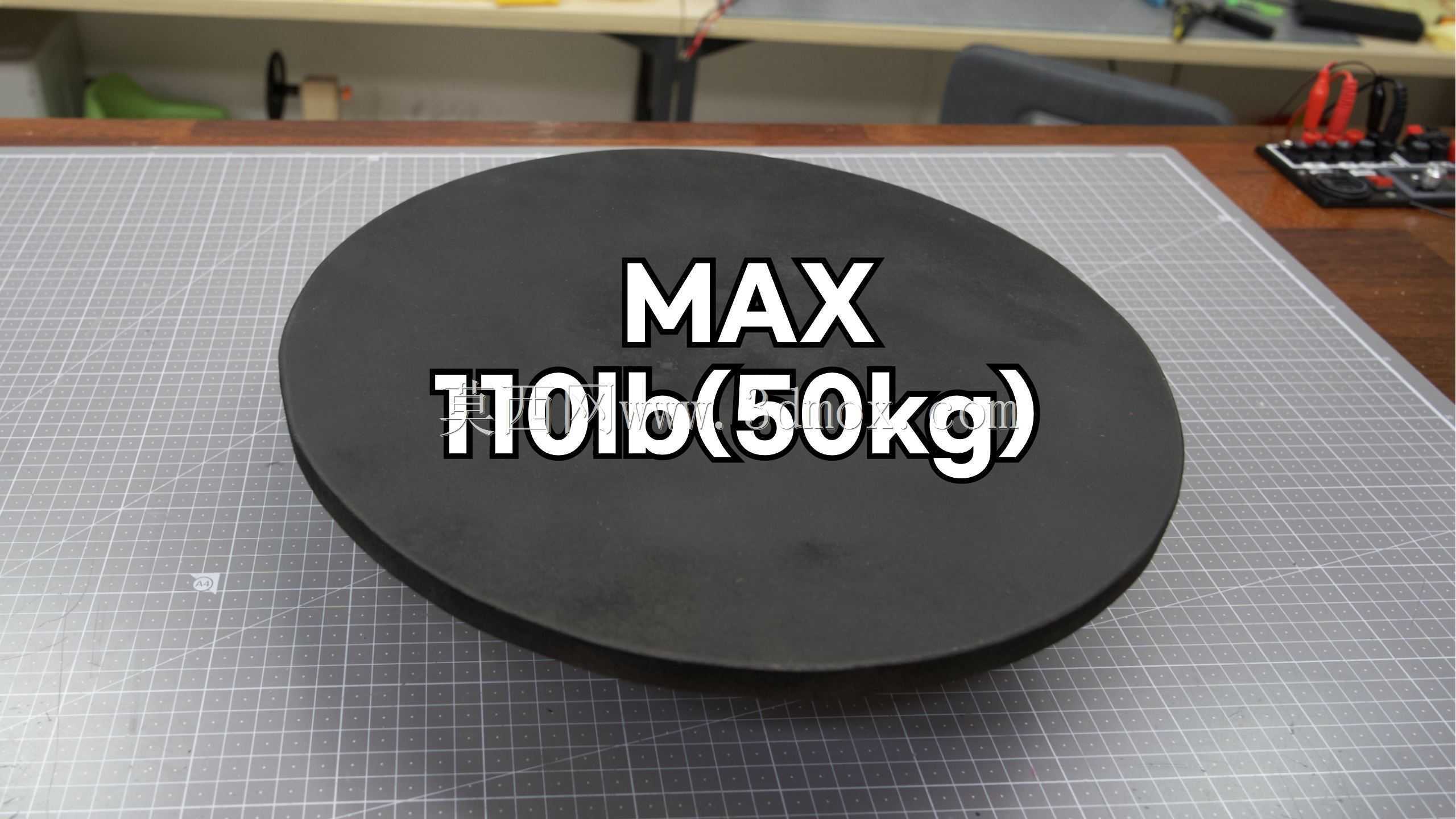

　　这款电动旋转承载台的核心设计目标是实现50公斤级的稳定旋转承载，可覆盖民用展示、小型工件工位旋转、拍摄辅助等多类场景需求，在桌面级旋转承载设备里属于载重参数偏高的设计方案。从结构布局来看，整套装置采用分层堆叠的安装逻辑，底层为动力安装基板，预留了齿轮电机、调速模块、接线端子的固定孔位，所有孔位均适配标准M4内六角螺钉的安装尺寸，基板边缘做了圆角处理，避免装配过程中割线或划伤操作人员。中层为传动张紧结构，采用2GT同步带传动方案，匹配20齿同步轮，中心距预留了10mm的张紧调节余量，装配时可通过调整电机安装座的位置张紧同步带，避免传动打滑，同步带的包角设计控制在120度以上，保证大载重启动时不会出现跳齿问题。顶层为承载转盘，

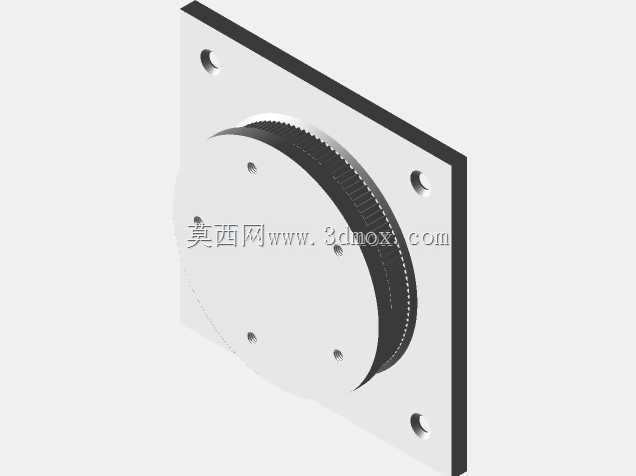

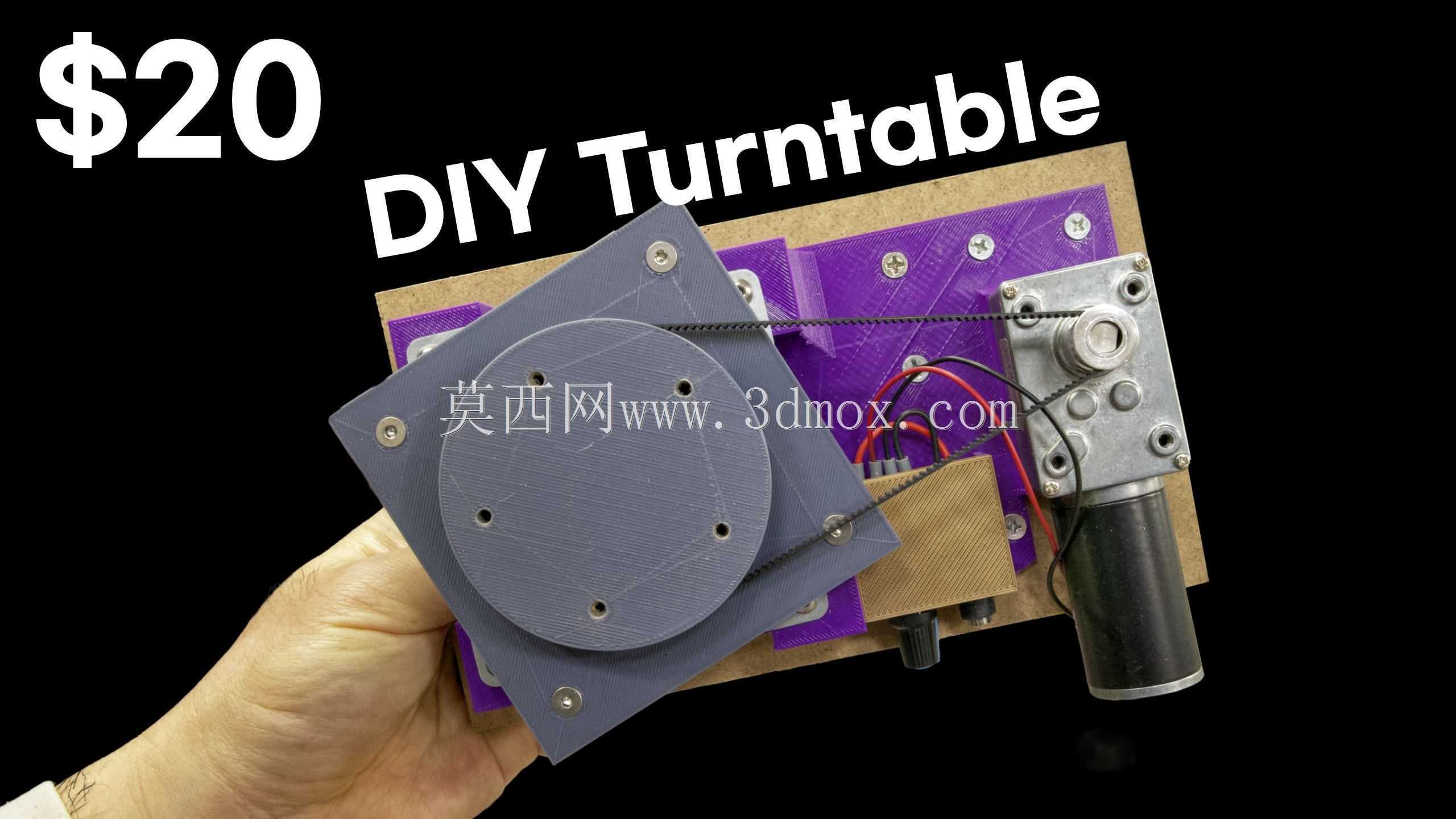

　　采用圆形平板结构，盘面均匀分布4个M4安装螺孔，可直接固定展示托盘、工件夹具或者拍摄背景板，转盘下方通过止推结构承接轴向载荷，将50公斤的载重直接传导到底层基板，避免径向轴承承受过大轴向力导致寿命缩短。动力部分选用12V 40rpm的直流齿轮减速电机，该电机自带减速箱，输出扭矩足够驱动满载转盘平稳启停，不会出现低速卡顿的问题，配套的PWM直流调速器可实现5v-16v宽电压输入，支持10A持续电流输出，可根据实际使用需求调整转盘转速，最慢可实现每分钟数圈的低速旋转，满足产品细节展示的拍摄需求，最快可提升至每分钟数十转，适配工位快速流转的使用场景。接线部分采用标准DC电源母座作为输入接口，所有接线端都使用管状冷压端子处理，

　　避免多股线芯散丝短路，走线全部沿基板边缘的走线槽布置，不会与运动的同步带、转盘发生干涉。整套装置的安装边界控制在150mm见方的桌面范围内，整体高度不超过60mm，不会占用过多桌面空间，底部可粘贴防滑橡胶垫，放置在光滑桌面时不会随转盘转动发生位移。在实际应用中，这类电动转盘可用于电商产品拍摄的旋转展示台，无需人工转动产品即可完成360度的素材拍摄；也可用于小型装配工位的工件转台，操作人员无需移动位置即可接触到工件的各个装配面，提升小件装配的作业效率；还可作为展会展品的动态展示台，通过缓慢旋转让观展人员全方位看到展品的外观细节。设计过程中特意将所有非标结构件都采用平板式设计，可直接通过激光切割或者3D打印加工，

　　不需要复杂的多轴加工工序，个人DIY爱好者也可自行加工制作，所有标准件都选用市面上通用的量产型号，采购渠道广泛，替换维护成本极低。传动部分的同步带选型特意选用400mm周长的通用规格，磨损后可直接采购替换，不需要定制特殊长度的传动件。转盘的承载面做了防滑纹理设计，放置光滑展品时不会出现相对滑动，中心位置预留了定位孔，可配套定位销实现工件的快速装夹定位。整套结构没有复杂的异形曲面，三维建模时所有特征都采用拉伸、切除、阵列等基础命令即可完成，建模逻辑清晰，参数化调整方便，可根据实际载重需求快速修改基板尺寸、电机型号和传动比，衍生出不同载重等级、不同转速区间的系列化转盘产品。在装配逻辑上，整套装置采用从下往上的堆叠装配顺序，先将电机、调速器、接线端子固定在底层基板上，再安装张紧轮和同步带，最后扣合顶层转盘，所有固定螺钉都采用统一的M4内六角规格，装配时仅需一把内六角扳手即可完成全部组装，不需要额外的专用工具。电路部分做了简单的防反接保护，即使电源正负极接反也不会烧毁调速模块，提升了DIY制作的容错率。
