3D打印喷嘴更换Z型支架式机械臂结构

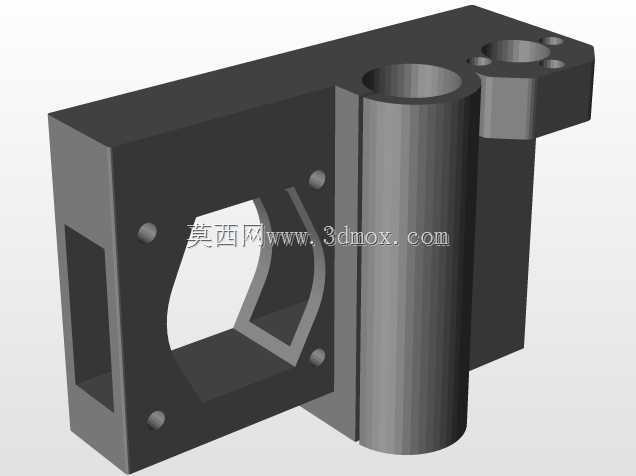

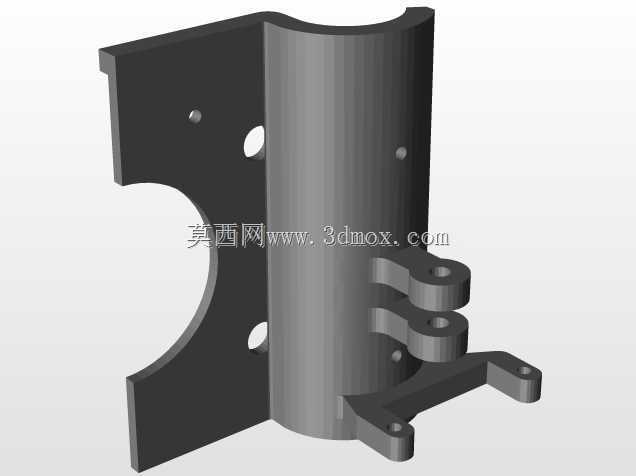

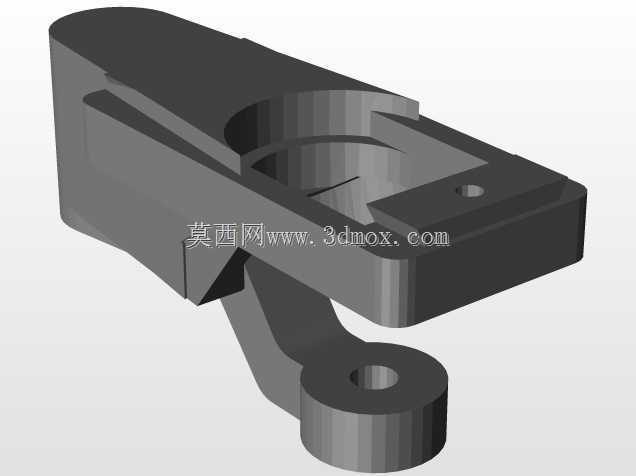

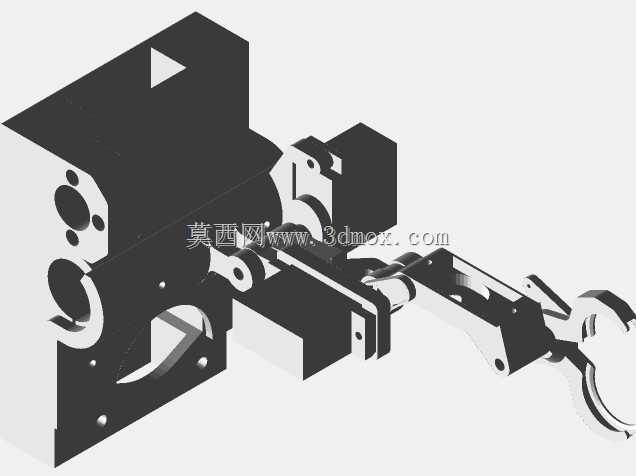

　　在桌面级FDM3D打印设备的日常运维场景中，喷嘴更换是高频操作环节，传统手动更换需要操作人员手持工具完成喷嘴拆卸、对位、锁紧等步骤，不仅存在高温烫伤风险，还容易因对位偏差导致喷嘴漏料、打印层高失准等问题，这款Z型支架式机械臂正是针对该场景开发的专用执行部件，可集成到多喷头自动切换3D打印设备中，完成喷嘴的自动抓取、拆卸、更换与锁紧作业。从结构设计逻辑来看，该机械臂采用Z型弯折支架作为主体承载结构，这种构型的核心优势在于可以在有限的安装空间内实现横向与纵向的行程叠加，无需额外增加线性导轨的长度，就能让末端执行器覆盖喷嘴存放位、打印头安装位两个核心作业区域，有效压缩整套自动换喷嘴机构的整体占用空间，

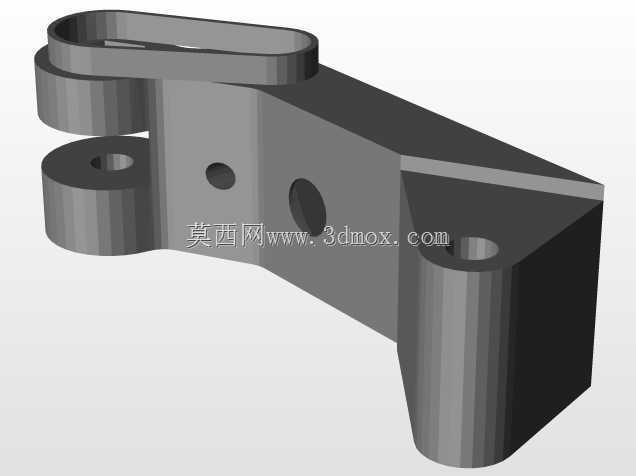

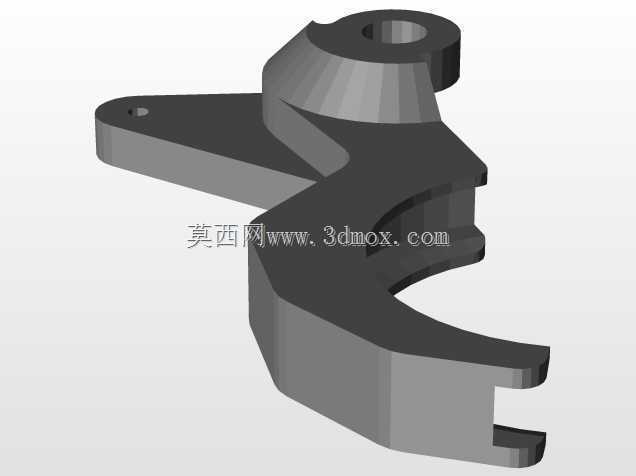

　　适配多数桌面级3D打印机的框架安装边界。机械臂的动力传递部分采用铰接式连杆结构，每个转动副都设计了对应的轴孔配合限位，避免作业过程中出现传动间隙，末端夹持部位采用仿形卡口设计，卡口轮廓与喷嘴六角锁紧位的外形完全匹配，夹持时可以均匀包覆喷嘴受力面，不会出现打滑、刮伤喷嘴表面的问题，同时夹持力通过连杆结构的死点位置实现自锁，即使动力源断压断电，夹持状态也不会松脱，防止喷嘴掉落砸坏打印平台。在安装边界设计上，该机械臂的底座安装孔位采用标准化间距设计，可直接固定在3D打印机X轴滑台的侧方安装面上，不需要对原有打印机的框架结构做打孔改造，整体外伸长度控制在120mm以内，Z向活动行程为45mm，作业时不会与打印平台、成型件、

　　挤出机散热结构发生运动干涉，运动包络面完全覆盖喷嘴更换所需的动作范围。从功能特性来看，该机械臂除了完成喷嘴的夹持动作外，还可配合设备的Z轴升降动作完成喷嘴的旋拧拆卸，支架上预留的传感器安装位可以加装到位检测开关，实时反馈夹持状态、喷嘴就位状态，让整套自动换喷嘴流程形成闭环控制，避免出现空夹、错位锁紧的故障。设计过程中针对3D打印作业的高温环境做了适配，机械臂靠近打印头的部位采用耐高温的结构设计，可长期承受120℃以内的环境温度，不会因为打印头的热辐射出现结构变形，所有转动配合面都设计了自润滑间隙，不需要额外加注润滑脂，避免润滑脂挥发污染打印耗材与成型件。实际应用中，搭载该机械臂的3D打印设备可以实现多材质打印过程中的喷嘴自动切换，

　　比如打印PLA耗材时使用0.4mm口径喷嘴，打印碳纤维耗材时自动切换为 hardened steel 材质的大口径喷嘴，全程不需要人工干预，有效提升多材质打印的自动化程度，同时也能在喷嘴出现堵头故障时自动完成故障喷嘴的拆卸与备用喷嘴更换，减少设备停机等待时间。结构细节上，Z型支架的弯折处做了加强筋设计，在控制整体重量的前提下提升支架的结构刚性，避免机械臂快速移动时出现末端抖动，保证喷嘴对位时的重复定位精度控制在0.1mm以内，完全满足喷嘴螺纹对位的精度要求，末端夹持卡口的开合行程设计为8mm，可以兼容目前市面上主流的M6螺纹规格3D打印机喷嘴，不需要更换夹持头就能适配不同口径、不同材质的喷嘴配件。
