十五位装夹弩镖承载固定支架结构

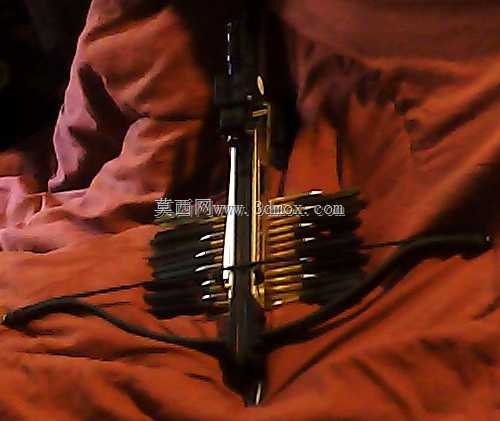

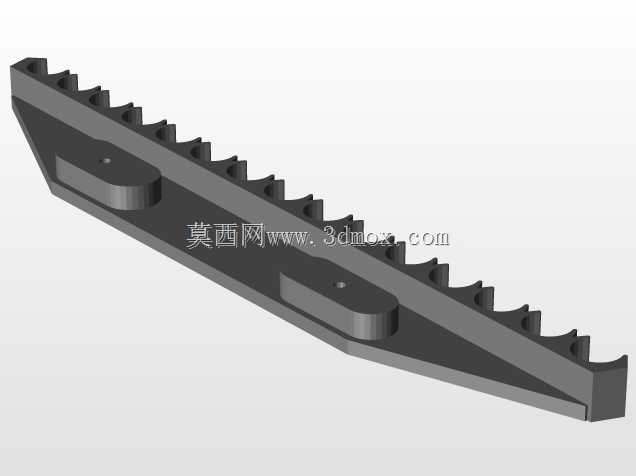

这款十五位装夹的弩镖承载固定支架，主要适配户外射击类器材的配件收纳与快速取用场景，在实际使用中承担弩镖的有序排布、定位防脱以及随装随取的功能，解决了零散弩镖携带易磕碰、取用效率低的问题。从结构设计思路来看，整体采用长条形楔形布局，主体沿长度方向等距排布十五个弧形卡槽，每个卡槽的弧度与弩镖杆部外径匹配，卡槽开口处做了微小的收口处理，依靠材料本身的微量形变实现弩镖的卡紧固定，避免行进过程中镖体从卡槽内滑脱。支架主体设置了两处带安装孔的凸台，凸台高度高于主体基面2mm，安装孔为沉孔设计，可适配标准沉头螺丝，安装时螺丝头部完全没入凸台表面，不会突出干涉弩镖的取放动作，安装边界可适配宽度在30mm以内的弩身侧装位，整体长度控制在180mm左右，最宽处宽度28mm，厚度8mm，安装后不会超出弩身的侧面轮廓，避免携带时勾挂衣物或其他装备。支架的楔形端头做了圆弧过渡处理，没有尖锐棱角，既降低了加工过程中的应力集中风险，也避免使用过程中划伤操作人员。从功能特性上看，等距排布的卡槽间距设置为12mm，相邻卡槽之间的隔挡厚度3mm，既保证了每个卡槽的独立支撑强度，也控制了整体的重量，不会给弩具增加过多的额外负载。两处安装凸台分别设置在距离支架两端35mm的位置，安装后受力点分布均匀，长时间使用不会出现支架翘曲变形的问题。卡槽的深度设置为弩镖杆径的三分之二，既保证卡紧的可靠性，也能让使用者快速拔出弩镖，取放动作流畅无卡顿。支架的基面做了平面度处理，安装时可以完全贴合弩身的安装面，不会出现安装间隙导致的晃动问题，边缘位置全部做了0.5mm的倒角处理，去除加工毛刺，握持或者安装时不会划手。在实际户外使用场景中，这款支架可以一次性携带十五支弩镖，排布整齐一目了然，使用者可以根据使用需求快速取用对应位置的弩镖，不需要在零散的收纳包内翻找，大幅提升了使用的便捷性。结构上没有多余的复杂构件，整体为一体化成型结构，没有拼接缝隙，长期在户外多尘、潮湿的环境下使用也不会出现积尘卡滞或者连接松动的问题，维护成本极低，只需要定期清理卡槽内的杂物即可保证卡紧功能正常。
