嵌入式电子控制模块防护安装外壳结构

项目分类:变压器/电感器 发布时间:2024-08-09 ID:761394
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构
  • 嵌入式电子控制模块防护安装外壳结构

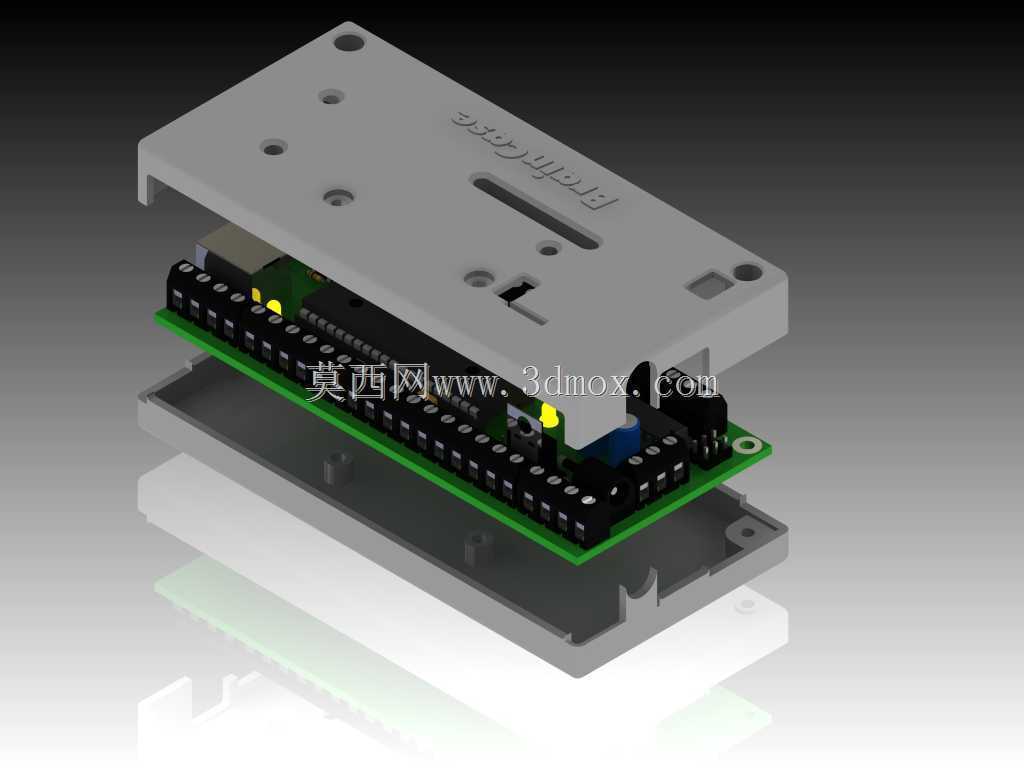

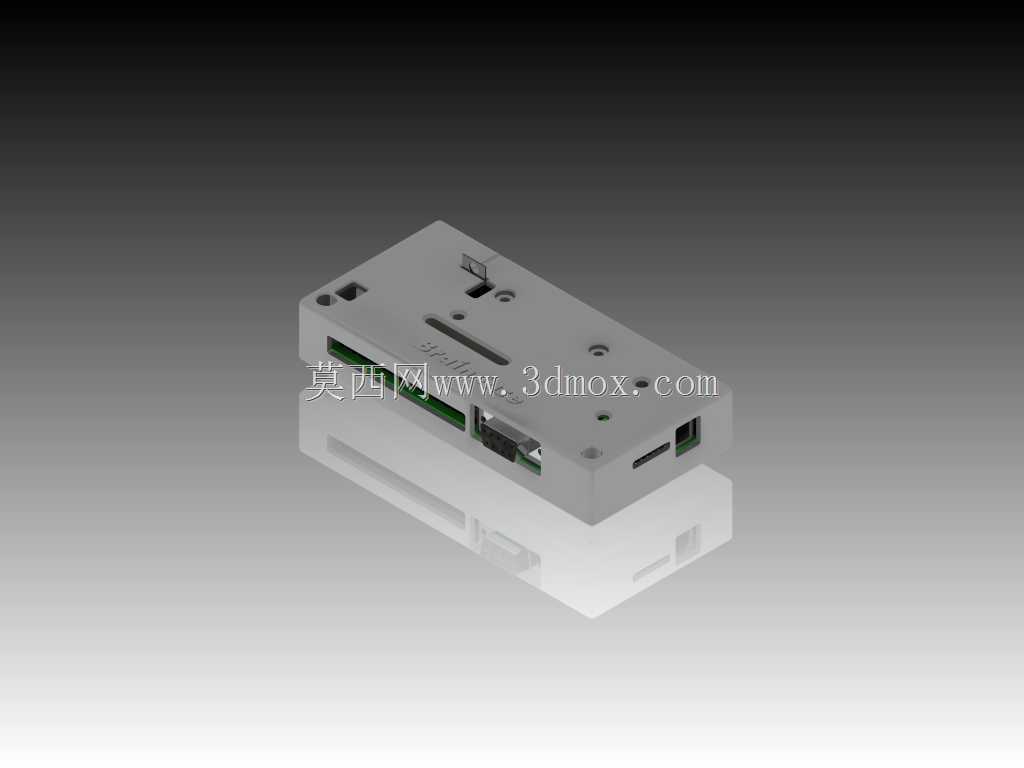

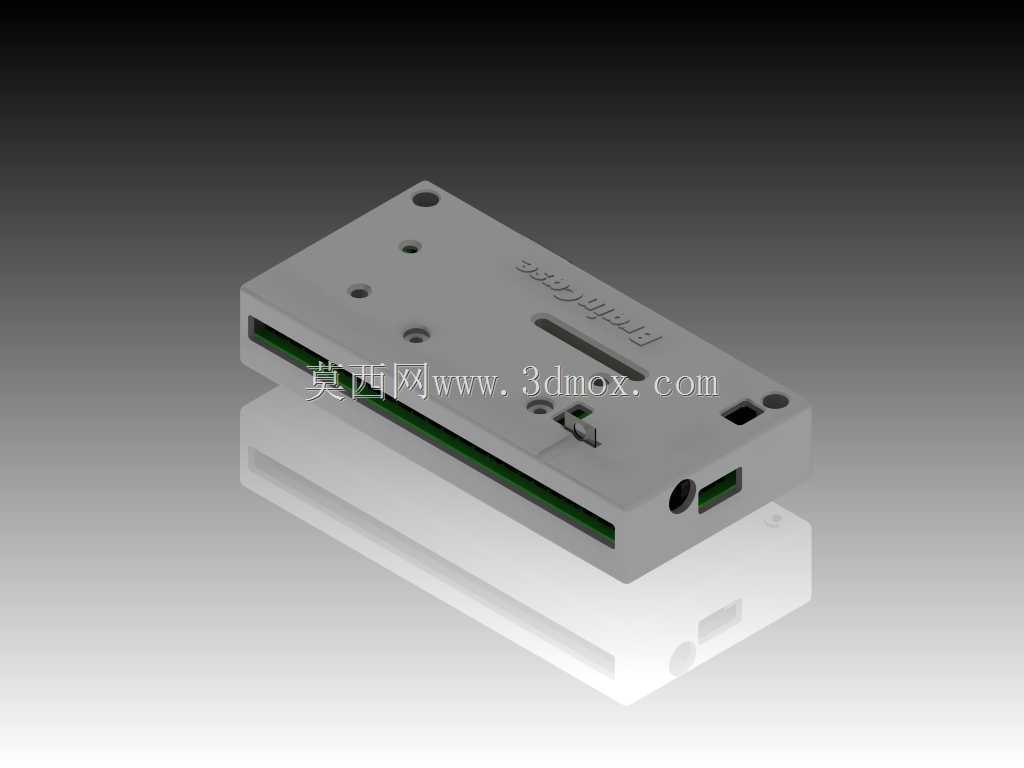

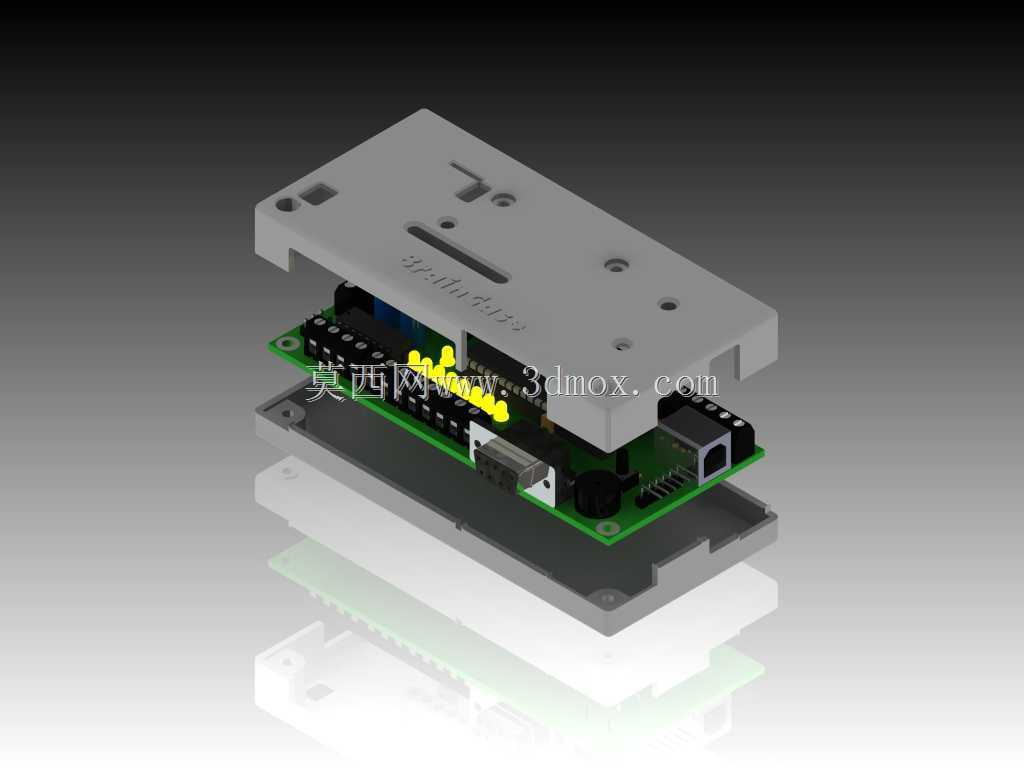

  这款壳体的设计初衷,是解决小型嵌入式控制板在实际部署场景中的防护与安装痛点,很多做开源硬件二次开发、小型电力控制模块集成的工程师都遇到过类似问题:裸板直接安装不仅容易被现场的金属碎屑、凝露、粉尘污染造成引脚短路,零散的接线端受外力拉扯后容易脱焊,模块本身没有固定孔位,只能靠扎带或者双面胶临时固定,在有振动的设备舱内长期使用很容易移位甚至脱落。这款壳体在设计时完全围绕这些实际工程痛点展开,首先看整体的结构布局,壳体采用上下扣合的分体式设计,上盖和底座的配合面做了限位止口,扣合后不会出现横向错位,不需要额外打胶就能实现基础的防尘密封,现场组装时只需要对准止口扣合,再通过壳体边角预留的螺丝孔锁紧即可,不需要复杂的工装辅助,

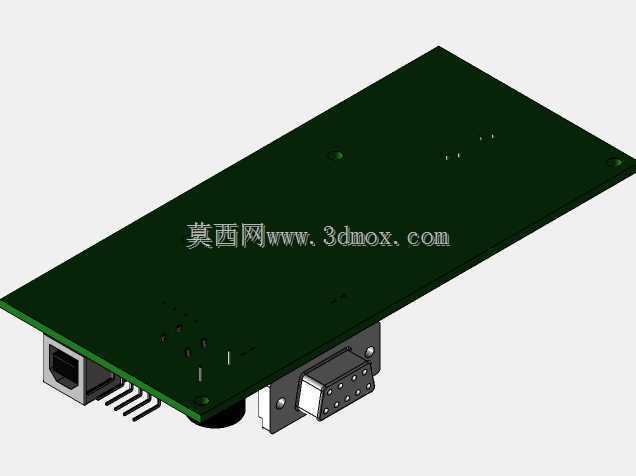

  单人就能完成模块的封装作业。壳体的侧壁预留了多组不同规格的接口开口,位置完全对应常用控制板的外接端口布局,包括电源输入口、信号通讯口、扩展插接口,开口的边缘做了0.3mm的倒角处理,不会划伤接线的绝缘层,也不会在插拔接口时卡住接头外壳。上盖表面预留了多组沉头安装孔,既可以用来将整个壳体固定在设备舱的安装板、导轨或者电控箱内壁上,也可以根据实际需求加装状态指示灯导光柱、操作按键等扩展配件,沉头孔的深度做了精准控制,锁紧螺丝后螺丝头不会突出上盖表面,避免和其他安装部件产生干涉。壳体内部的底座上做了多组定位柱,定位柱的高度和内径完全匹配常用控制板的安装孔位,控制板放置上去之后不需要额外调整位置,直接用微型自攻螺丝就能固定,

  定位柱的高度预留了3mm的板下空间,既可以给板载的发热元件留出自然对流的散热间隙,也方便布置板下的飞线或者薄型绝缘垫片,避免板底焊点直接接触底座造成短路。从安装边界来看,这款壳体的外形尺寸做了紧凑化设计,整体长宽高控制在小型电控箱的标准安装单元尺寸范围内,不会占用过多的柜内安装空间,侧壁的接口开口距离壳体边缘预留了足够的接头插拔空间,即使是在密集安装的电控柜内,也不需要拆卸周边其他模块就能完成接线插拔操作。在实际应用场景中,这款壳体可以适配小型电力采样模块、开源硬件控制节点、小型传感信号转换模块的封装需求,不管是用在低压配电设备的信号采集端,还是小型自动化设备的本地控制节点,都能给内部的电路板提供可靠的物理防护,

  避免现场环境中的异物、外力对电路造成损坏。壳体的壁厚做了均匀化处理,整体壁厚保持在1.8mm,既保证了足够的结构强度,在受到普通的外力挤压、磕碰时不会出现开裂变形,也不会因为壁厚过大造成材料浪费或者整体重量超标,适合采用3D打印小批量制作或者注塑批量生产,不同的生产工艺都能直接沿用这个三维结构不需要做大幅修改。另外壳体上盖表面预留了平整的标识区域,后期可以直接丝印接口定义、设备编号等标识,不需要额外粘贴标签,避免标签在长期使用后脱胶脱落。上下壳体的扣合位置还预留了穿线扎带的固定位,内部接线完成后可以用扎带将线束固定在壳体内部的扎带位上,避免外部拉扯力直接作用到电路板的焊盘上,大幅提升接线的可靠性,减少现场运维的故障排查工作量。
