遥控模型车加固式后悬架摆臂结构

　　这套摆臂结构面向遥控越野模型车的后悬系统，针对原厂B44平台1/10比例车型后下摆臂在飞坡落地、弯道侧倾拉扯、碎石冲击工况下频繁出现的铰接根部断裂、横梁折弯失效问题做了针对性补强设计。日常场地跑车过程里，后悬摆臂作为连接轮边转向节与底盘车架的核心传力构件，需要同时传递驱动扭矩、承受落地冲击载荷、约束车轮跳动轨迹，原厂薄壁镂空摆臂为了追求轻量化把腹板厚度压得过低，在连续飞坡的垂直冲击下，摆臂前后铰接孔的加强筋位置很容易出现应力集中开裂，很多玩家跑几次高强度场地就会出现摆臂断裂、车轮定位跑偏的问题。

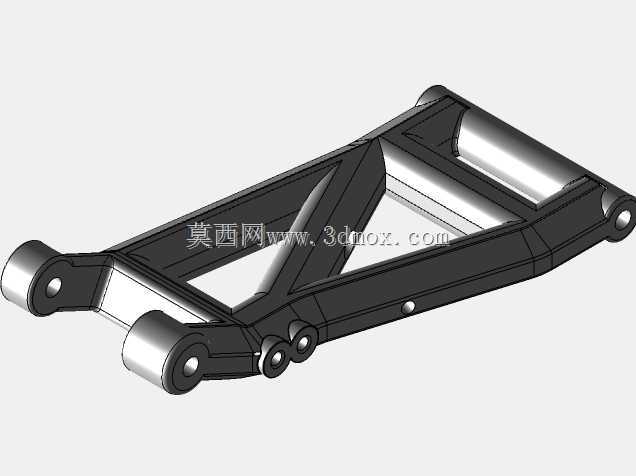

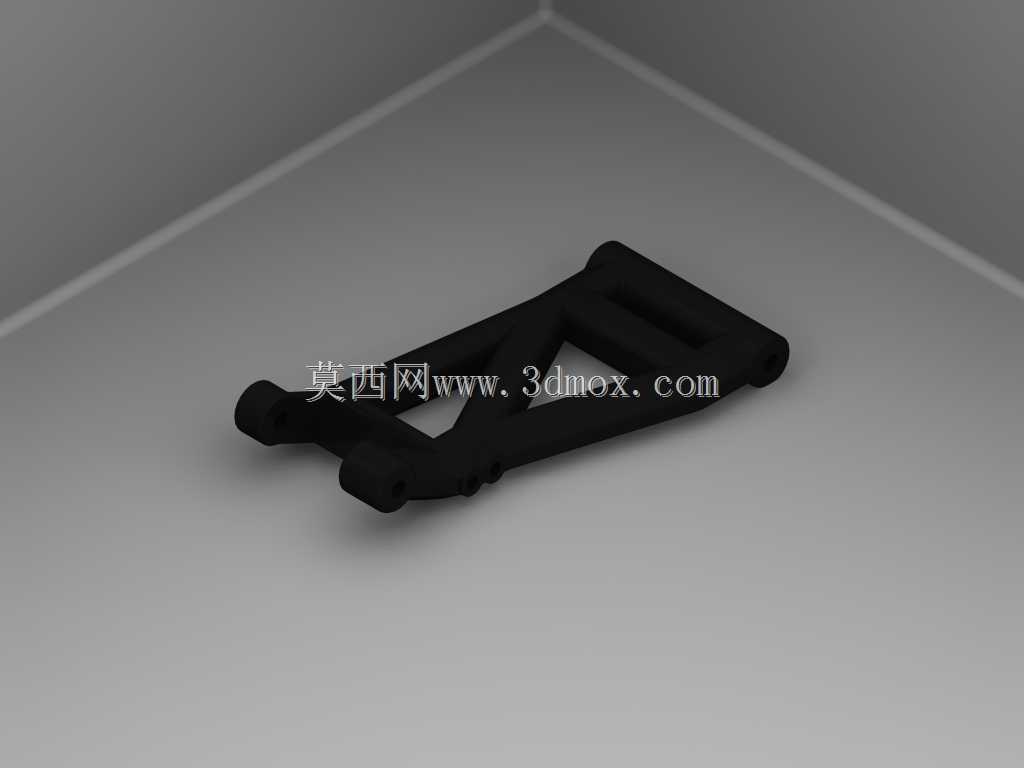

　　从结构设计思路来看，这款加强摆臂没有直接在原零件基础上简单堆料增厚，而是参考了RPM系列改装摆臂的外形轮廓逻辑，在保留原车安装接口完全兼容的前提下重新排布了内部加强筋的走向。摆臂主体采用A字形双梁布局，外侧两个铰接点对应轮边轮座的连接销轴，内侧两个铰接点对应底盘后悬的安装支座，整个力流路径从轮边接地点出发，沿着两根斜向主臂直接传递到车架铰接点，避免了原结构里横梁位置出现的力流急转弯。在容易断裂的前后销轴座位置，设计师把原本单薄的凸台结构向外延伸出环形加强肋，销轴孔周围的壁厚做了梯度增厚，从孔位向外平滑过渡到主臂腹板，既不会因为局部壁厚骤增产生3D打印过程中的翘曲变形，又能把冲击载荷均匀分散到整个臂体上，不会在孔边形成应力集中断点。

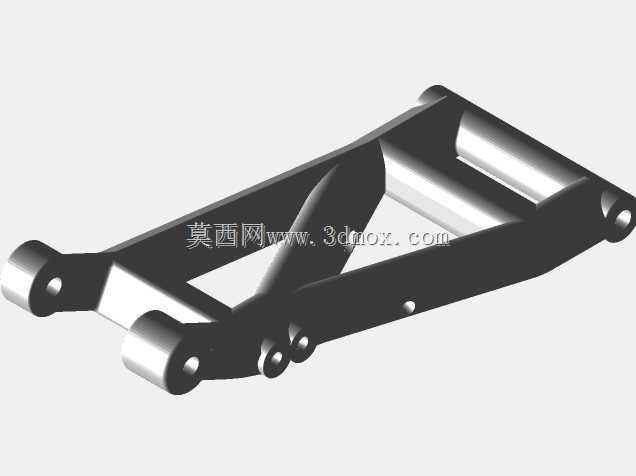

　　摆臂中部的镂空区域也做了重新设计，没有采用原厂大跨度的单镂空槽，而是把中间开口分割成两个三角形镂空，斜向布置的加强筋把A字臂的上下两根主梁连为整体，等效形成了桁架受力结构，在几乎不增加多少整体重量的前提下，大幅提升了摆臂的抗扭转刚度。实际跑车时后悬在侧倾工况下，左右摆臂会受到方向相反的侧向力，很容易出现臂体扭转变形，导致后轮前束角、外倾角发生偏移，改装后的桁架结构把扭转刚度提升了近一倍，车轮在极限压缩、侧倾工况下的定位参数保持性更好，弯道里轮胎的接地面积更稳定，不会因为摆臂扭转变形让轮胎出现异常偏磨。

　　安装边界方面，这款摆臂完全沿用原车的铰接孔位间距、销轴直径、避震器安装座位置，玩家替换时不需要修改底盘任何其他零件，直接拆下原厂摆臂、替换销轴和防尘套即可完成装配，摆臂外侧的轮座连接位、内侧的车架固定位的尺寸公差按照3D打印成型的工艺特性做了补偿，销轴孔预留了合适的配合间隙，打印完成后只需要简单去除支撑就可以直接装配，不会出现孔位过小装不进销轴、或者间隙过大导致摆臂旷量的问题。摆臂下边缘的轮廓做了圆弧过渡处理，模型车在越野路面托底滑行时，圆滑的底面不会像原厂棱角结构那样被地面障碍物勾住，能直接顺着障碍物滑过去，减少了托底时对摆臂的瞬间冲击力。

　　从使用场景来看，这类加强摆臂特别适合经常跑越野场地、飞坡高度较高的遥控模型玩家，相比原厂易损的塑料摆臂，优化后的结构在低温环境下也不容易出现塑料脆化断裂的问题，哪怕是3D打印采用常规的PLA或者韧性PETG材料，凭借合理的筋位排布，结构强度也能超过原厂注塑的薄壁摆臂。摆臂的外形线条流畅，所有外凸的棱线都做了倒圆处理，没有尖锐的应力缺口，在发生侧面撞击时，载荷会顺着臂体的斜面传导分散，不会在缺口位置直接发生脆性断裂。整个结构在建模时就同步考虑了3D打印的成型方向，摆臂平放打印时所有受力的主臂方向都和打印层纹方向垂直，最大程度避免了层间结合力不足导致的受力断裂，不需要额外添加支撑就可以打印出完整的销轴孔位，后期处理工作量非常小。
