简约长条形红外塑料遥控器结构设计

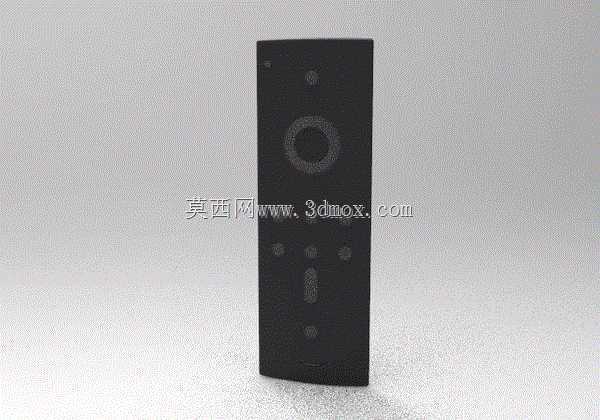

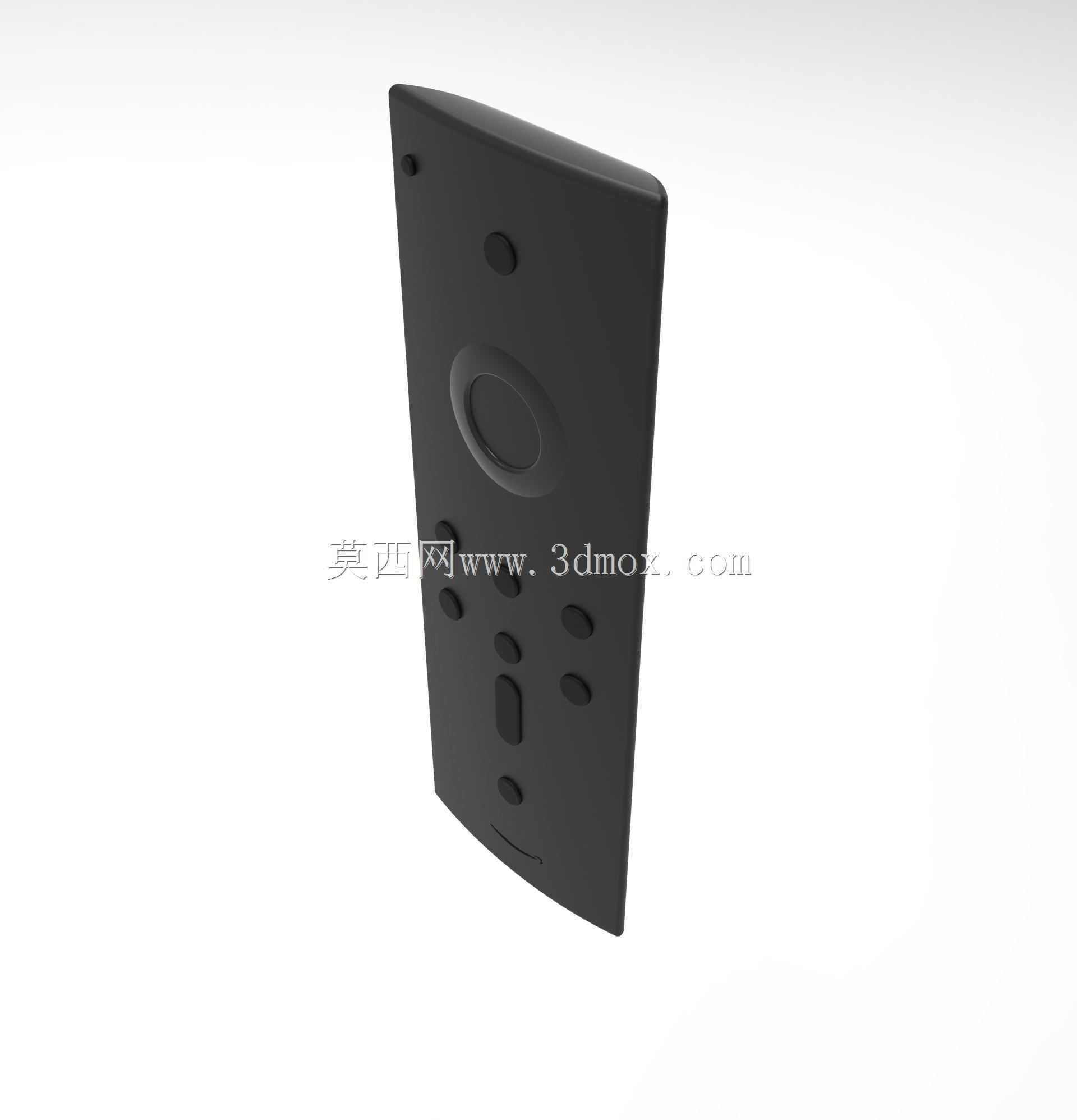

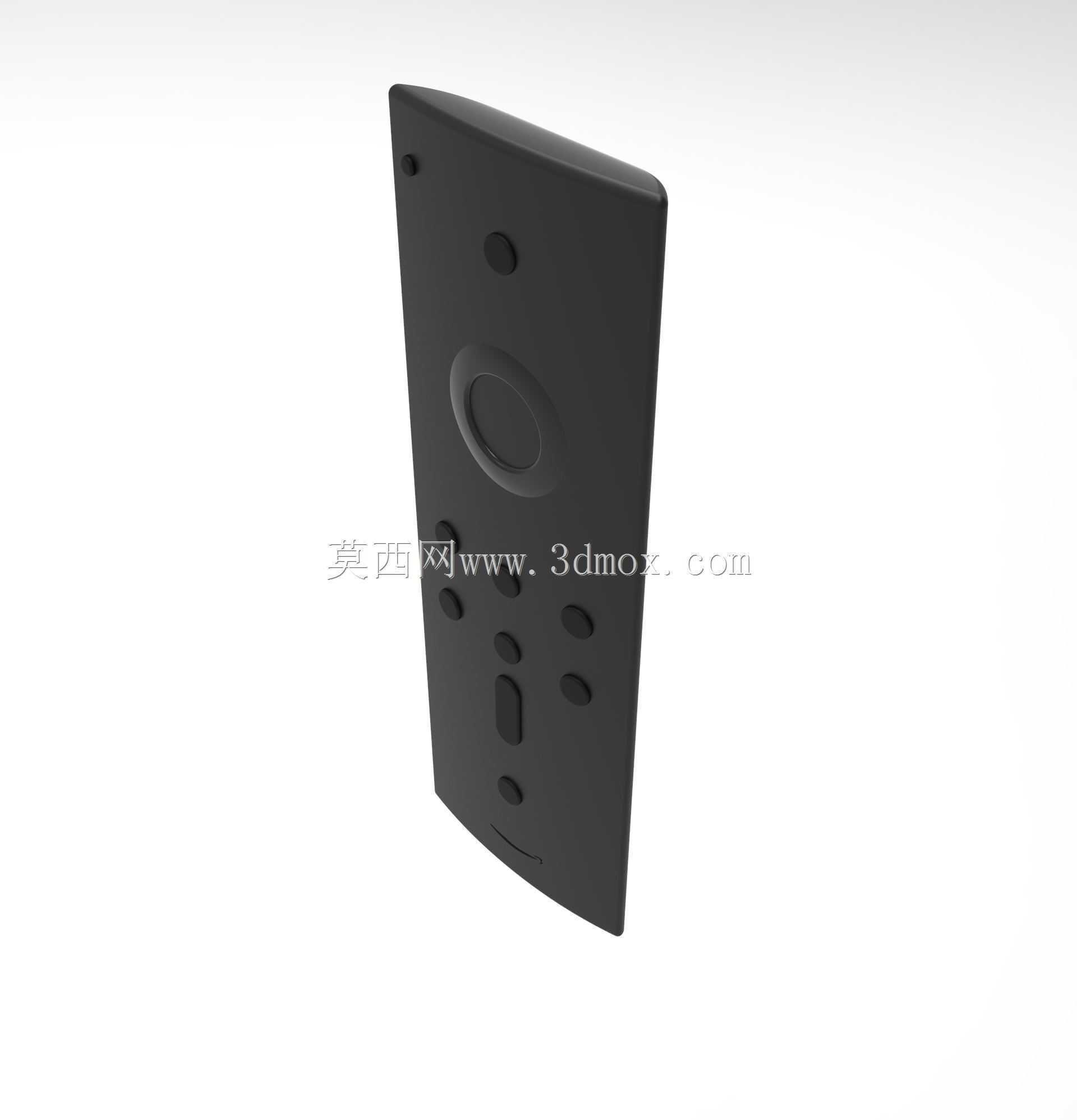

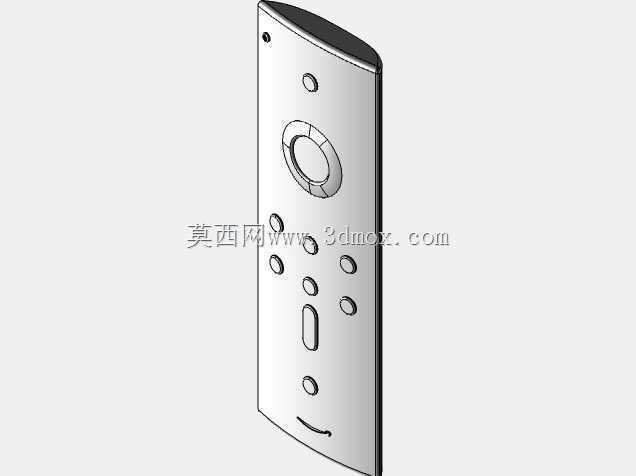

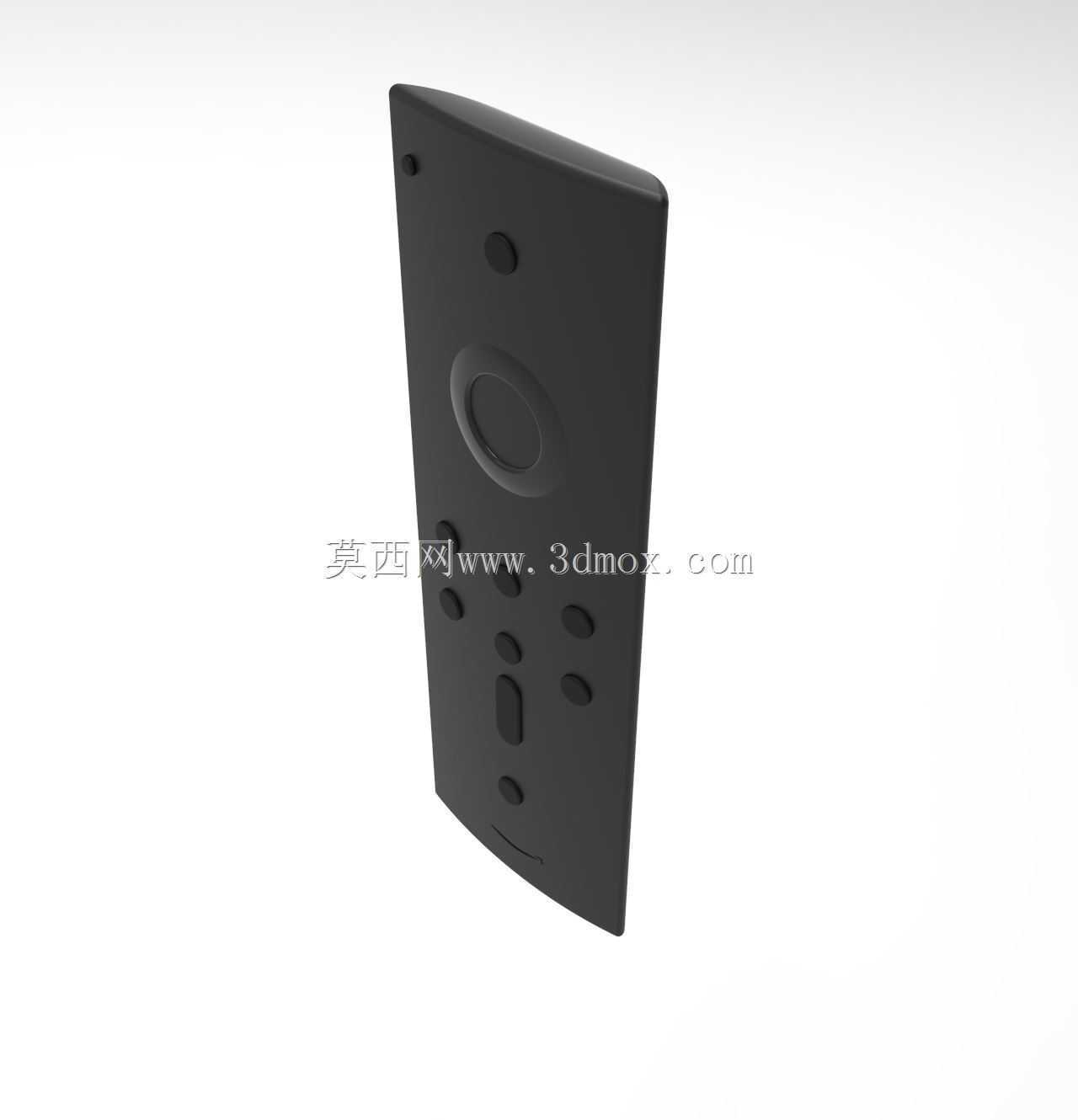

　　这款手持遥控装置的结构设计，核心围绕单手握持的人机交互逻辑展开，整体采用修长的竖向长方体造型，边缘做了小弧度的圆角过渡，既避免了直角棱边握持时的硌手感，也能在装配时减少外壳合模线的刮手风险。从实际使用场景来看，这类遥控器主要适配家庭影音设备、智能灯光控制系统、小型家用投影等终端，日常使用时用户单手握持即可完成全部按键操作，不需要双手配合，适配坐姿、半躺等多种放松状态下的操作需求。

　　在功能布局设计上，按键区域做了明确的功能分区，上部区域设置环形导航按键，对应菜单选择、方向确认等高频操作，环形按键的凸起高度比周边平面高1.2mm，用户盲操作时可以通过触感快速定位导航区位置，不需要低头查看按键标识。导航区下方排布常用功能按键，每个按键的按压行程设计为0.8mm，按压力度控制在1.2N-1.8N区间，既保证按压时有清晰的反馈触感，又不会因为按压力度过大导致长时间操作手指酸痛。最下部设置电源等低频操作按键，和高频按键区保持8mm的间距，避免日常操作时误触。

　　外壳采用ABS塑料材质，壁厚均匀设计为2mm，既保证外壳的结构强度，跌落1.2米高度到水泥地面时不会出现壳体开裂、卡扣断裂的问题，也能控制整体重量，整机组装完成后重量控制在65g以内，长时间握持不会产生明显的负重感。外壳的装配采用卡扣加超声波焊接的组合方式，周圈均匀分布8个内扣卡扣，装配时先通过卡扣实现上下壳的预定位，再沿合模线做超声波焊接，保证壳体接缝均匀，缝隙宽度控制在0.1mm以内，既不会出现明显的拼缝影响外观，也能避免日常使用时灰尘、泼溅的液体从缝隙进入内部损坏电路板。

　　内部结构设计上，电路板采用FR-4材质，固定在下壳的定位柱上，定位柱高度设计为5mm，保证电路板和电池仓之间有足够的安全间隙，电池采用两节7号电池供电，电池仓设置在下壳下部，和手部握持的重心位置重合，装上电池后整器重心落在遥控器几何中心偏下10mm位置，握持时不会出现头重脚轻的滑落感。红外发射头设置在遥控器顶端中心位置，发射头外的外壳做了30度的导光斜面，保证红外信号的发射角度覆盖水平正负60度、垂直正负30度的范围，用户不需要精准对准设备接收端就能完成信号传输，适配日常随意操作的使用习惯。

　　安装边界方面，这款遥控器的外形尺寸控制在150mm高、38mm宽、12mm厚，整体尺寸适配绝大多数常规的遥控器收纳盒、沙发边几的收纳槽尺寸，也可以轻松放入家居服口袋、随身小包中携带。外壳表面做细晒纹处理，粗糙度Ra值控制在1.6μm，既不容易残留指纹和手汗痕迹，日常握持时也有足够的摩擦力，不会因为手滑导致遥控器脱落。按键采用软胶材质和硬胶壳体二次注塑成型，按键和壳体之间的间隙控制在0.05mm，既保证按键按压时活动顺畅无卡滞，也能避免灰尘从按键缝隙进入壳体内部。在结构可靠性验证层面，按键的疲劳寿命设计为5万次按压，按每天按压20次计算，可以满足近7年的正常使用需求，外壳的耐温范围设计为-10℃到60℃，适配国内绝大多数地区的家居使用环境，不会因为冬季低温、夏季靠近取暖设备出现壳体变形、按键卡滞的问题。
