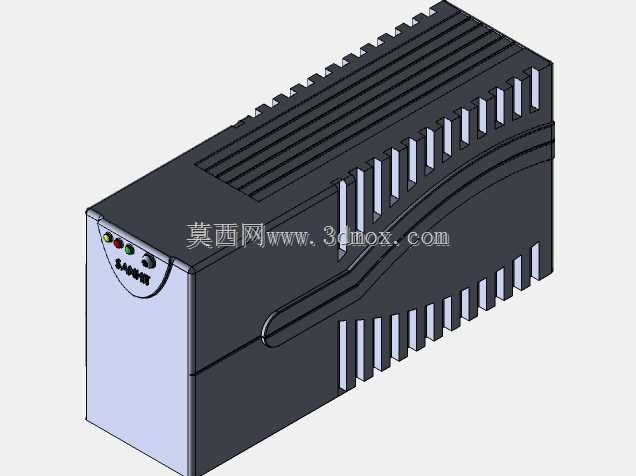

这款不间断电源的结构设计,首先围绕机房、工业控制柜这类高密度安装场景的实际需求展开,日常做产线电控系统配套选型时,这类设备的安装边界是首先要卡死的硬指标,模型还原的是标准19英寸机架适配的窄款机身,深度控制在常规机柜可用深度范围内,侧边预留的安装挂耳孔位完全匹配机柜立柱的通用孔距,不需要额外做转接件就能直接固定,不会出现和柜内理线架、交换机等其他设备干涉的问题。
从实际用途来看,这类设备核心是给前端的工控机、PLC控制模块、精密检测仪表提供短时后备供电,避免厂区电网瞬时波动、意外跳闸导致的设备掉电停机,很多时候产线一次异常掉电带来的工件报废、设备重启复位成本,远高于供电保障设备本身的投入,所以在结构设计阶段,首先要考虑的就是长时间运行的散热可靠性。模型上还原的机身侧面、顶面的通风格栅排布,是顺着内部风道走向做的设计,进风区域集中在前面板下方,对应内部电池组、逆变模块的安装位置,出风格栅顺着顶部的散热齿走向排布,能让内部热量顺着气流直接排出,不会在壳体内形成涡流积热,哪怕是满负载长时间运行,壳体表面的温度也能控制在安全范围内,不会影响周边相邻设备的运行环境。
前面板的布局设计完全贴合现场运维的使用习惯,状态指示灯集中在面板左上角区域,运维人员巡检时站在机柜正面,不需要弯腰或者凑近就能清晰看到市电、电池、故障三类状态的灯光指示,面板上的品牌标识区域做了轻微的内凹处理,避免日常搬运、安装过程中刮花标识。机身侧面的内凹提手结构是一体化成型的设计,不需要额外加装塑料提手配件,既减少了装配零件数量,也能在设备上架、搬运的时候提供足够的受力点,提手的内凹深度刚好能容纳成年男性的四指,搬运时不会出现滑脱的问题,同时提手结构没有突出机身外轮廓,不会占用相邻安装位的空间,哪怕是机柜内设备密集安装,也不会因为突出结构影响其他设备的装拆。
做这类供电设备的三维建模时,壳体的拼接公差是需要重点把控的部分,模型里上下壳体的止口结构做了0.8mm的配合间隙,既方便生产组装时的对位,也能保证壳体拼接后的缝隙均匀,不会出现高低差、缝隙宽窄不一的问题。前面板和主壳体的连接位置预留了接线端子的避让空间,市电输入、负载输出、通讯接口的位置都集中在机身背面的下半区域,和柜内下走线的理线方式完全匹配,接线时不需要大幅度弯折线缆就能完成端子连接,后期维护更换线缆时也不需要把设备从机柜上完全拆下来,只需要松开部分固定螺丝就能露出接线区域,能大幅减少现场运维的工作量。
很多刚接触电控配套的工程师选UPS时,容易只关注供电容量参数,忽略设备本身的结构尺寸和安装适配性,比如有些非标的UPS设备机身宽度超出机架安装尺寸,或者深度过大导致柜门关不上,还有的设备散热口位置不合理,贴机柜立柱安装后直接挡住进风通道,运行一段时间就因为过热触发保护停机。这个模型还原的结构细节,刚好能给做电控柜布局设计的工程师提供准确的装配参考,在三维布局阶段就能把安装间隙、走线空间、散热预留距离都核算准确,避免后期现场安装时出现干涉问题。另外壳体的边角都做了小圆角过渡处理,没有尖锐的直角结构,搬运安装过程中不会划伤操作人员的手,也不会刮破线缆的绝缘层,这些细节都是在实际项目里踩过坑之后才会注意到的设计点,模型里都做了准确的还原,不管是做同类产品的结构改型,还是做电控系统的布局选型,都能直接参考这些结构细节,减少设计阶段的反复校核工作量。
