脚踏式护栏固定工装结构设计方案

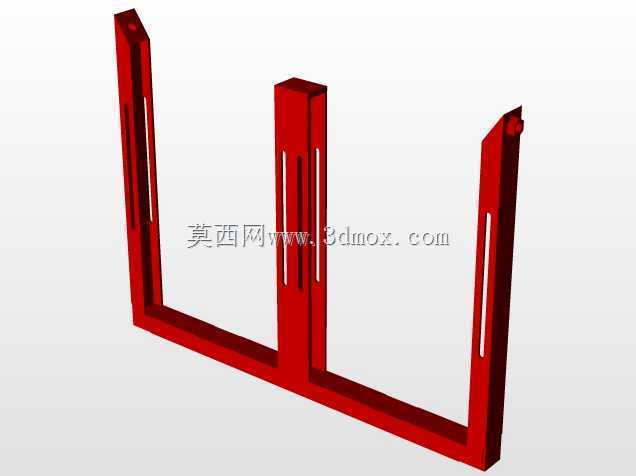

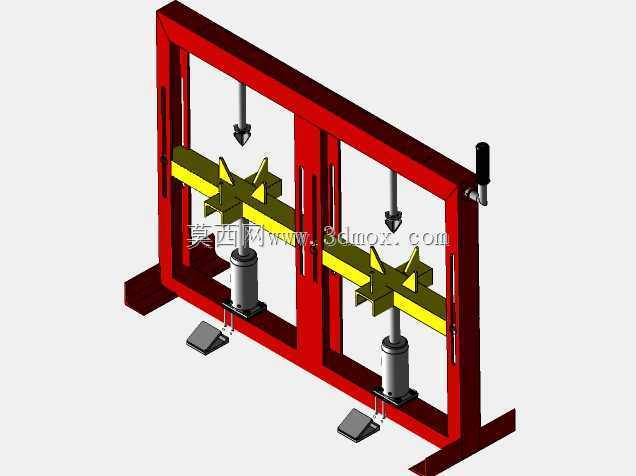

　　在快消品终端陈列、工业产品临时展示、厂区临时通道隔离等场景中，经常需要快速完成护栏类构件的临时固定与高度调整，传统的螺栓锁紧、卡扣固定方式要么需要操作人员双手操作工具，要么锁紧力不足容易出现护栏移位，无法满足单人快速作业、固定后无松动的实际需求。这套脚踏驱动的护栏固定工装，正是针对这类高频临时固定场景开发的专用辅助器具，整套机构采用框架式承载结构，主体支撑框架采用矩形钢管拼焊成型，双工位并排布局可以同时完成两段护栏构件的锁紧固定，适配现场多段护栏连续拼接的作业需求。

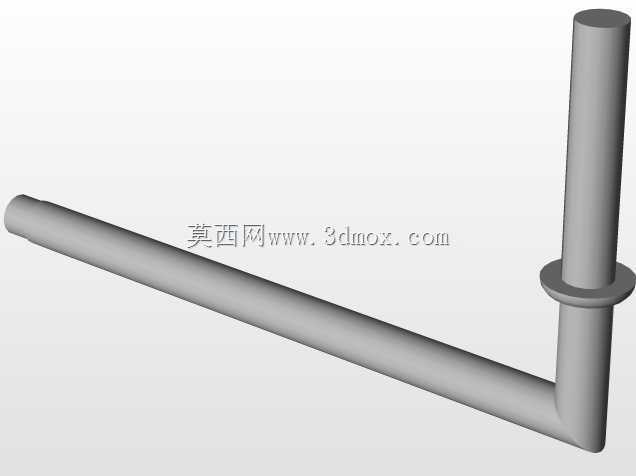

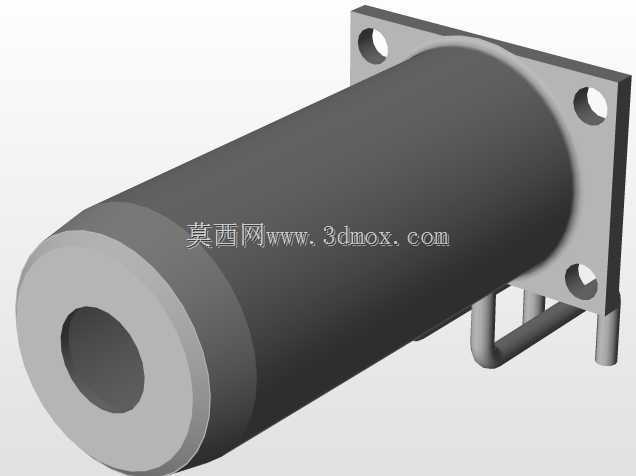

　　从功能实现逻辑来看，整套机构的动力输入完全依靠脚踏踏板完成，操作人员无需弯腰或者手持工具，单脚踩下踏板即可驱动下方的顶升气缸（或机械顶升杆）向上动作，带动上方的压头向下施压，配合框架中部的黄色承载横梁形成夹持力，将护栏的横杆牢牢压在承载面上；当需要调整护栏高度或者拆卸时，松开脚踏踏板，压头在复位弹簧的作用下自动抬升，即可快速取出护栏构件，整个操作过程操作人员双手可以全程扶稳护栏构件，避免调整过程中护栏倾倒磕碰，大幅降低单人作业的操作难度与安全风险。框架侧边设置的手动锁紧手柄，是在脚踏施压完成初步定位后，用来完成最终的机械锁止，避免长时间使用过程中因为气压泄漏或者弹簧疲劳导致夹持力下降，确保护栏固定后在通行、触碰过程中不会出现移位、松脱。

　　设计过程中充分考虑了现场作业的边界条件，整套工装的长边墙安装尺寸控制在80厘米，宽度方向占用空间60厘米，整体厚度仅5厘米，不管是靠墙安装还是在通道侧边布设，都不会占用过多的通行空间，不会对现场人员走动、货物转运造成阻碍。承载横梁上设置的三角定位凸台，是针对护栏横杆的截面形状做的适配设计，当护栏横杆放置在横梁上时，凸台可以嵌入横杆的定位槽内，避免护栏在夹持前出现横向滑动，降低操作人员对位的难度；上下对应的压头头部采用锥形导向设计，即使护栏放置位置存在小幅偏差，压头下压过程中也可以通过锥面引导护栏自动归位，不需要反复调整对位。

　　从结构可靠性角度考量，主体支撑框架的竖梁与底部安装脚板采用满焊连接，脚板上预留的安装孔可以通过膨胀螺栓直接固定在水泥地面上，也可以通过压板固定在钢制平台表面，适配不同的现场安装基础；脚踏踏板表面做了防滑纹路处理，即使操作人员鞋底沾有油污、灰尘，踩下踏板时也不会出现打滑；所有的铰接转动位置都加装了自润滑轴套，不需要频繁加注润滑油即可保证长时间动作顺畅，降低日常维护的工作量。双工位的布局设计可以让单个操作人员同时完成两段护栏的固定作业，在需要快速布设临时隔离区的场景下，作业效率相比传统的螺栓固定方式提升60%以上，而且固定后的护栏整体抗侧向推力可以达到150N以上，完全满足临时隔离、展示防护的载荷要求，不会因为人员倚靠、轻微碰撞就出现倾倒。

　　在细节设计上，压头的下压行程预留了20厘米的调节量，可以适配不同截面高度的护栏横杆，不需要更换压头或者调整机构安装位置即可兼容多种规格的护栏构件；框架表面采用喷塑处理，红色的主体配色在现场环境中具备较高的辨识度，可以提醒过往人员注意避让，黄色的承载横梁与红色框架形成明显的色彩区分，方便操作人员快速找到护栏放置位置；手动锁紧手柄采用防滑橡胶包裹，操作时握持手感舒适，锁止和解锁的转动角度控制在90度，操作行程短，不需要大幅度转动手臂即可完成锁止动作。整套机构没有复杂的电控元件，纯机械（或气动辅助机械）结构的设计让设备故障率极低，即使在没有电源的现场环境中也可以正常使用，完全适配各类临时作业、户外布设的使用场景。
