研磨工位手动压紧式工件固定夹具结构

　　在中小批量零件的研磨加工产线中，工件的可靠装夹是保证研磨面平面度、粗糙度一致性的核心前提，这款手动压紧式夹具正是针对研磨工位的作业特性设计的专用固定装置，适配小型盘类、轴类零件的端面研磨、外圆修磨工序的装夹需求，无需外接动力源，完全依靠手动操作即可完成工件的锁紧与松脱，适合多品种小批量的柔性生产场景，也可用于钳工修磨工位的临时工件固定。

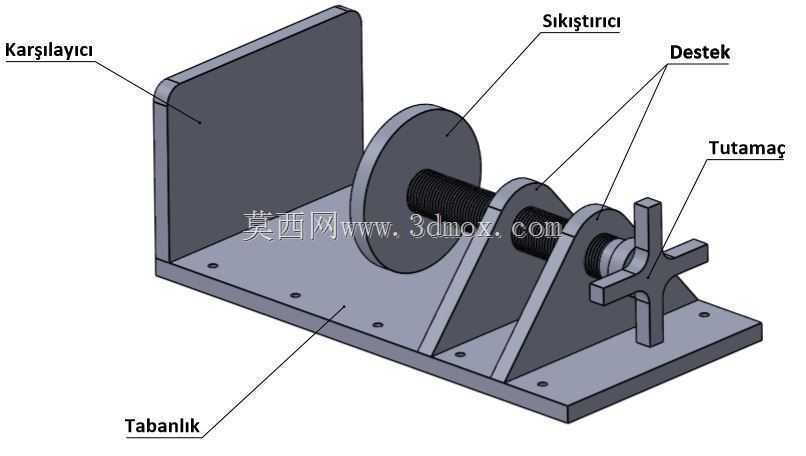

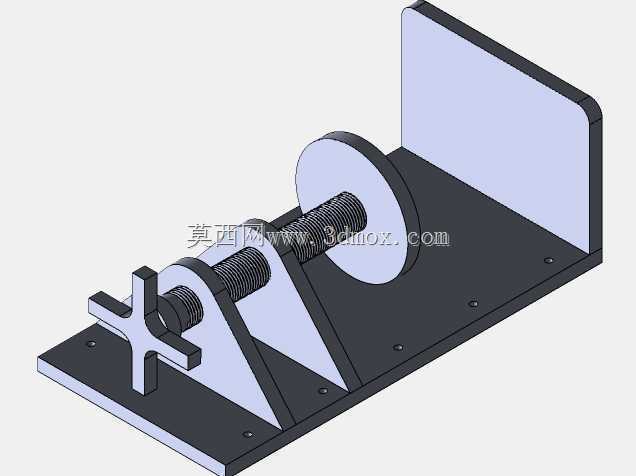

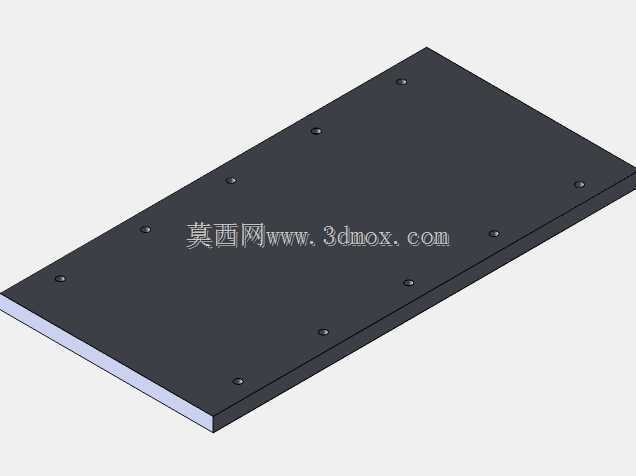

　　整套夹具采用卧式悬臂压紧结构，底部为一体化铣削成型的安装底板，底板上沿长度方向排布多组沉头安装孔，可直接通过内六角螺栓固定在研磨机工作台面或者钳工工位的铸铁平台上，安装孔的孔位间距适配常规研磨设备的T型槽间距，无需额外加工过渡连接板即可完成安装，底板的平面度公差控制在0.02mm以内，保证整套夹具安装后的基准面与研磨作业面平行，避免装夹后工件出现倾斜导致研磨量不均。底板的一端设置立式定位挡板，作为工件轴向定位的基准面，挡板与底板采用直角拼接结构，拼接处加工有三角形加强筋，避免手动压紧时挡板受力出现外倾变形，挡板的定位面经过精磨处理，表面粗糙度达到Ra1.6，保证工件端面贴合时无间隙，定位精度稳定。

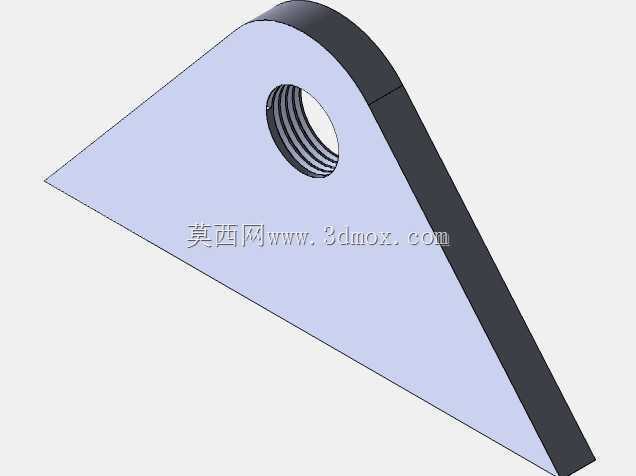

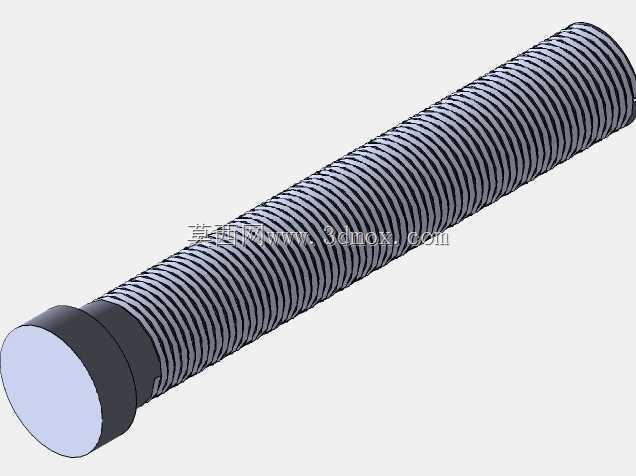

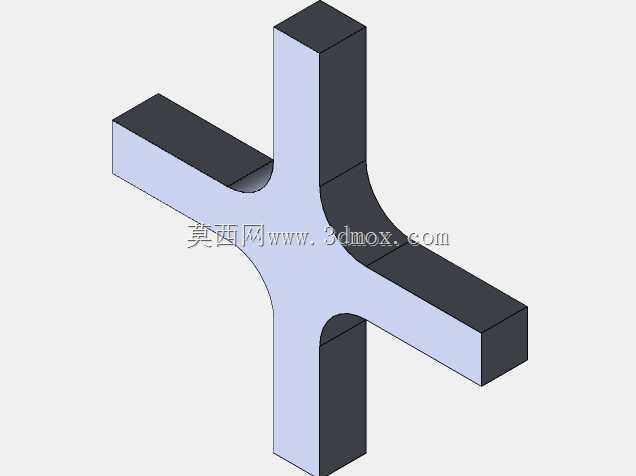

　　夹具的中部设置两组对称布置的三角形支撑座，作为压紧螺杆的旋转支撑结构，支撑座上加工有同轴的光孔，孔内镶嵌铜质衬套，减少螺杆旋转时的磨损，延长夹具的使用寿命，两组支撑座之间预留足够的工件安装空间，可适配最大直径120mm、最大厚度80mm的盘类零件装夹，也可通过更换定位套适配直径10-30mm的短轴类零件的端面研磨装夹。压紧组件采用梯形螺纹传动结构，螺杆一端连接十字形手动操作手柄，另一端连接圆形压盘，转动手柄时螺杆带动压盘沿轴向进给，将工件压紧在端部的定位挡板上，梯形螺纹具备自锁特性，压紧后不会因为研磨过程中的振动出现松脱，无需额外设置锁紧机构，操作便捷。压盘与螺杆之间采用推力球轴承连接，压紧旋转时压盘不会随螺杆同步转动，避免压盘端面划伤工件的压紧接触面，压盘的压紧面同样经过精磨处理，保证压紧力均匀分布在工件端面上，不会出现局部压应力过大导致工件变形的问题。

　　设计过程中充分考虑了研磨工位的作业环境，整套夹具的所有外露金属部件均采用发黑防锈处理，可抵御研磨过程中切削液、研磨膏的腐蚀，日常维护仅需定期在螺杆螺纹处、支撑衬套处涂抹润滑脂即可，无复杂的维护需求。操作时仅需将工件放置在压盘与定位挡板之间的安装位，手动转动十字手柄直至压盘压紧工件，即可启动研磨设备开展加工作业，加工完成后反向转动手柄松脱压盘即可取下工件，单步装夹耗时不超过10秒，装夹效率远高于通用台虎钳，且装夹定位的重复精度更高，可保证同批次零件研磨后的尺寸一致性。夹具的整体外形尺寸控制在长280mm、宽150mm、高160mm范围内，不会占用过多的工作台面空间，在小型台式研磨机上也可顺利安装使用，支撑座与底板之间采用螺栓连接结构，可根据加工零件的尺寸范围更换不同高度的支撑座，拓展夹具的装夹适配范围，无需重新加工整套夹具，降低了产线的工装投入成本。

　　相较于通用的台虎钳、压板装夹方式，这款专用夹具的定位基准统一，压紧力方向与研磨切削力方向平行，装夹刚性更好，研磨过程中工件不会出现窜动、移位问题，可有效减少研磨过程中的振纹、偏磨等质量缺陷，适合小型机械加工车间、五金修配厂的研磨工序使用，也可作为钳工技能培训工位的教学实训工装，帮助学员理解手动夹紧机构的传动原理与定位基准设计逻辑。
