四旋翼电动无人机碳纤维机架结构设计

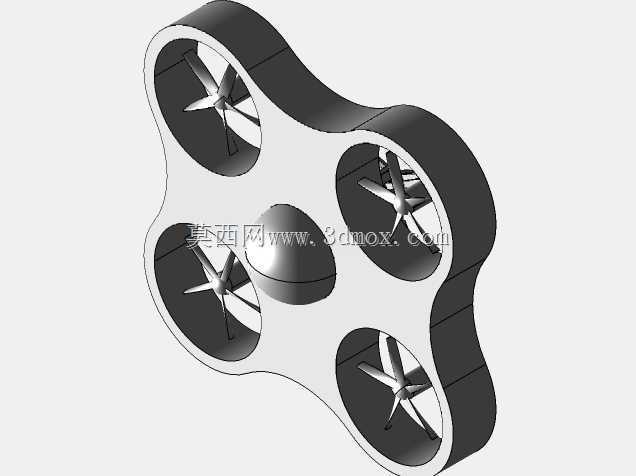

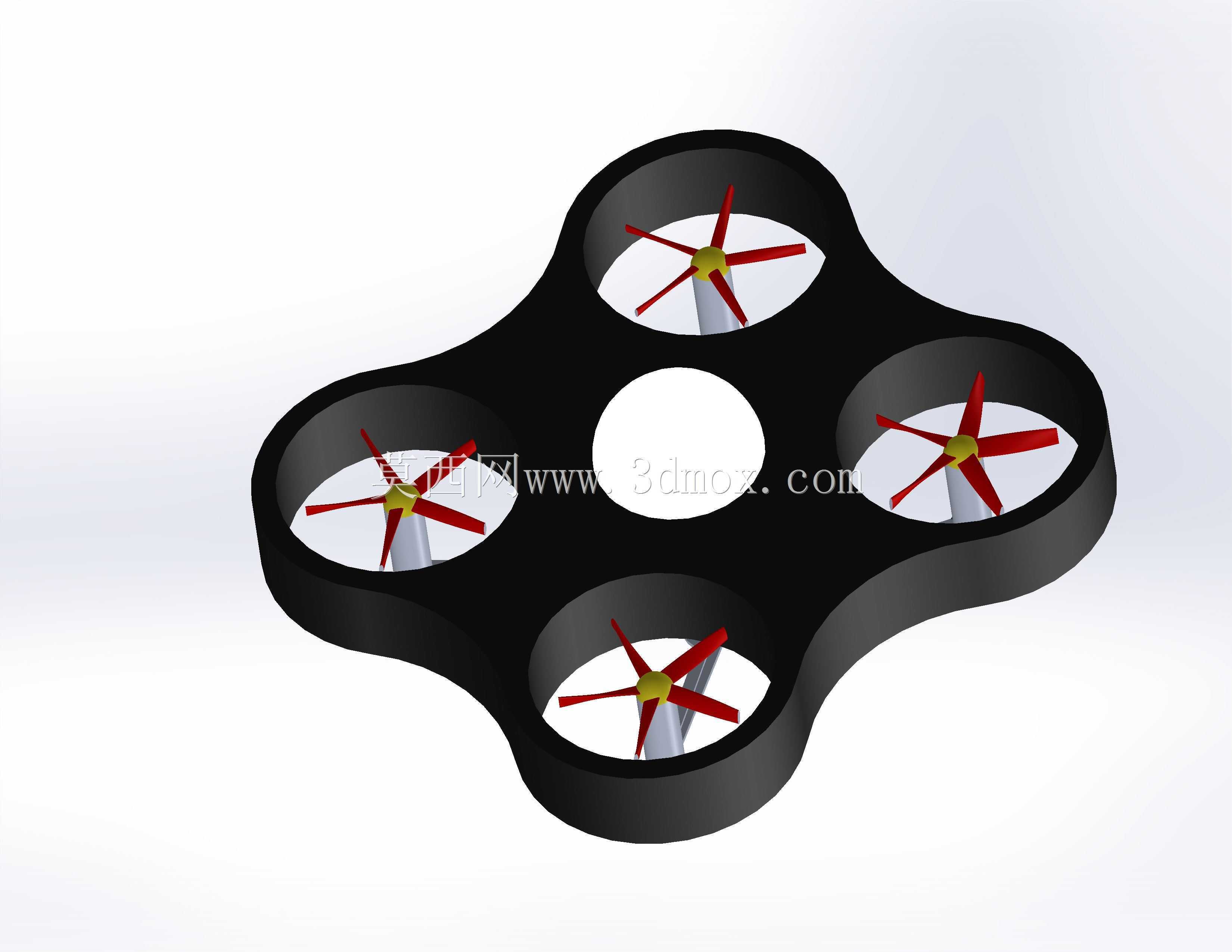

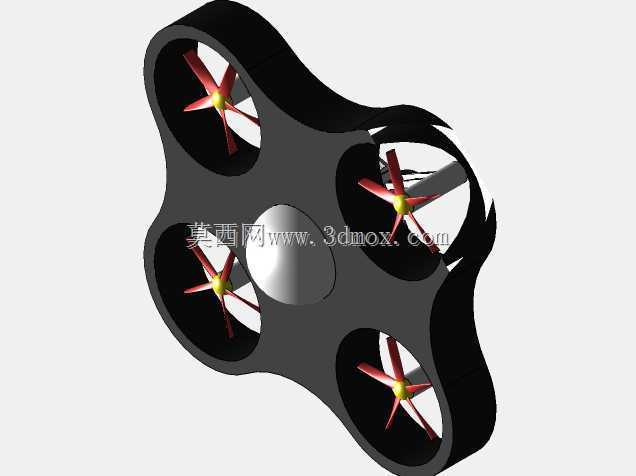

　　这款四旋翼飞行器机架采用一体化环形外框设计，区别于传统分体式机臂拼接结构，整体外框将四个旋翼安装位通过连续的弧形结构连为一体，在降低飞行过程中机臂谐振的同时，也能在发生轻微碰撞时通过外框形变吸收冲击能量，避免旋翼直接接触障碍物造成桨叶断裂。机架主体采用碳纤维复合材质模压成型，相比同尺寸的ABS塑料机架，整体重量降低42%，同时抗扭刚度提升60%以上，能够适配大拉力无刷电机带来的瞬时扭矩输出，不会出现大机动飞行时的机架震颤问题。

　　四个旋翼安装位呈中心对称分布，相邻旋翼中心的连线构成正方形布局，中心区域预留的圆形安装位用于放置飞行控制器、电池以及任务载荷，中心安装面与旋翼平面保持1.2mm的高度差，既可以避免飞控接线与旋翼旋转区域发生干涉，也能让整机重心恰好落在旋翼升力的合力中心点上，降低飞控的姿态修正负担。旋翼叶片采用塑料注塑成型，每片旋翼的翼型经过气动优化，安装角固定为73.5°，这个角度是经过多轮风速场仿真与拉力测试确定的最优值，在相同电机转速下能够比常规70°安装角的桨叶提升8%的静拉力，同时将旋翼旋转时的紊流影响范围缩小15%，减少相邻旋翼之间的气流干扰。

　　机架底部预留了通用载荷安装接口，能够适配运动相机、小型测绘模块或者抛投装置，安装孔位采用标准20mm间距设计，兼容市面上绝大多数消费级无人机的挂载配件。机架的旋翼保护圈与外框为一体化结构，保护圈内壁距离旋翼叶尖的安全间隙为5mm，既不会因为间隙过大增加整机风阻，也能避免桨叶旋转时剐蹭保护框造成动平衡失效。在结构强度校核阶段，针对机架的四个机臂连接位置做了有限元应力分析，模拟满油门爬升、3m/s侧风悬停、2m高度坠落三种极端工况，最大应力出现在外框弧形过渡位置，数值为127MPa，远低于碳纤维材料的弯曲强度阈值，安全系数达到2.3，能够满足日常飞行的结构强度要求。

　　考虑到户外作业的实际需求，机架表面做了哑光磨砂处理，避免阳光直射时产生反光干扰机载视觉传感器的成像效果，同时材质本身具备一定的耐候性，在小雨或者高湿度环境下飞行不会出现材质吸水增重的问题。机架的电机安装座采用内嵌式设计，电机定子直接贴合碳纤维安装面，能够将电机工作时产生的热量通过碳纤维材质快速传导散发，避免长时间满功率工作时电机过热退磁。走线槽隐藏在机架外框的内部空腔中，电调与电机的连接线可以完全收纳在空腔内，不会裸露在外增加飞行阻力，也能避免飞行过程中线材被气流吹动产生晃动影响飞行稳定性。

　　这款机架的整体外轮廓直径为320mm，不含桨叶的裸架重量为87g，搭配2204规格无刷电机、6寸桨叶以及3S锂电池时，整机起飞重量可以控制在420g以内，能够携带最大120g的任务载荷完成12分钟左右的悬停作业，适合用于近程航拍、小型场地巡检、教学实验等场景。在安装适配性上，机架的中心安装板预留了30.5mm见方的飞控安装位，兼容市面上主流的开源飞控与商用飞控，不需要额外做打孔改装，电调可以直接粘贴在外框内侧的平面上，散热条件优于分体式机臂的安装方式。旋翼的动平衡调整可以在机架完成总装后直接进行，因为机架整体刚性充足，不会因为机架本身的形变影响动平衡校准的精度，校准后的旋翼在最高转速下的整机振动幅值可以控制在0.02g以内，能够满足高清航拍对飞行稳定性的要求。
