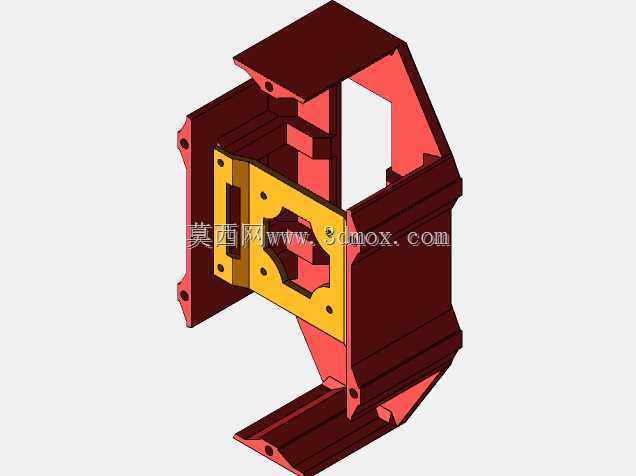

H-X构型混合式多旋翼无人机机架结构设计

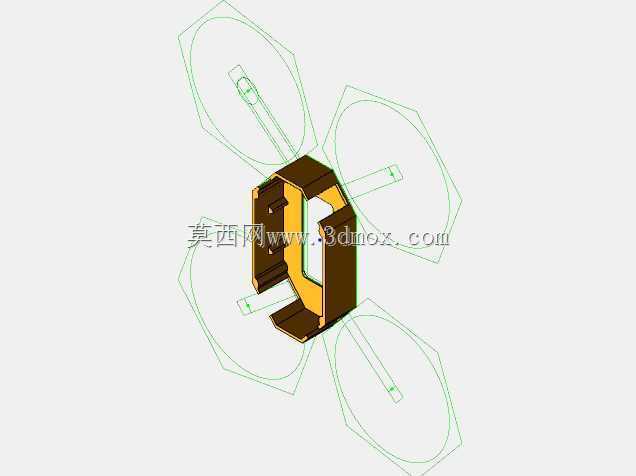

　　这款H-X混合构型的多旋翼机架，跳出了传统纯X型、纯H型机架的设计局限，在实际作业场景中能兼顾两类构型的优势，适配航拍测绘、短途物资投送、低空巡检等多类民用无人机作业需求。传统纯X型机架的机臂交汇于中心板位置，中心区域安装空间局促，大尺寸载荷、混合动力模块的布置往往需要额外抬高安装位，直接抬升整机重心，大幅降低飞行姿态稳定性；纯H型机架虽然中心安装空间充裕，但机臂力臂分布特性导致姿态响应滞后，大机动动作下的姿态修正效率偏低，遇到突发气流扰动时的悬停稳定性不足。这款混合构型机架在结构布局上做了针对性优化，将两组机臂的交汇节点从中心板位置向外偏移，既在机架中部留出了连续的平整安装区域，可直接布置油电混合动力模块、飞控减震平台、

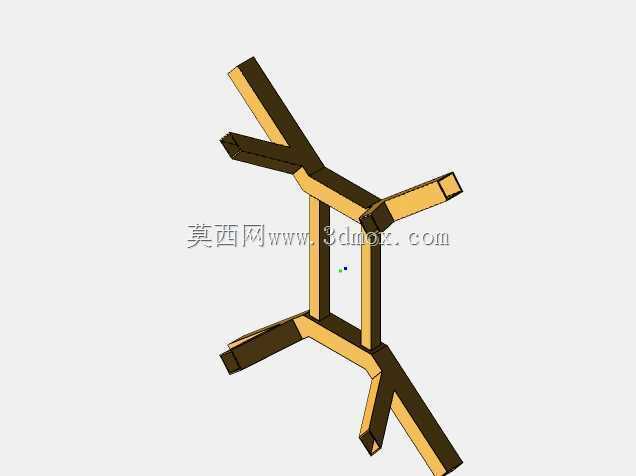

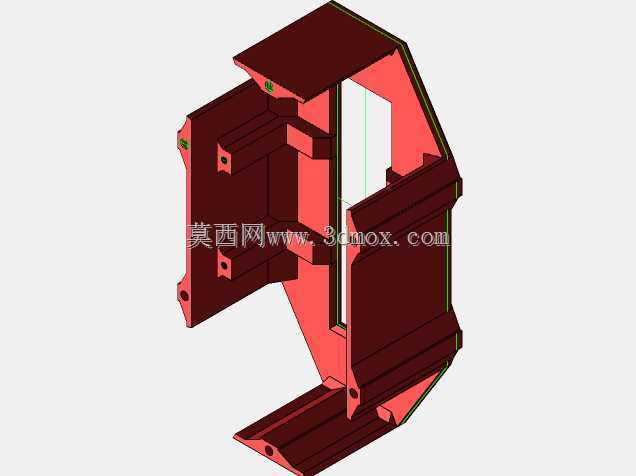

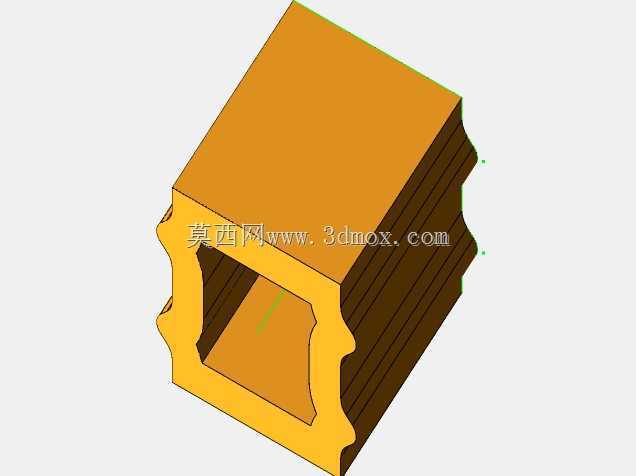

　　任务载荷挂载位，无需额外设计转接支架，又保留了X型机架力臂分布均衡的特性，让四个旋翼的拉力输出对整机姿态的力矩控制更线性，姿态响应速度与纯X型机架基本持平。机架主体采用铝方管焊接成型，选材上优先选用6061-T6系列铝合金方管，管壁厚度根据不同位置的受力特性做差异化选择：机臂外侧直接承受电机拉力与飞行振动的区段选用1.5mm壁厚管材，保证足够的抗弯刚度，避免大拉力输出时机臂产生过大形变影响旋翼平面度；中心框架区域承受整机载荷与着陆冲击，选用2mm壁厚管材，通过焊接形成闭合框型结构，提升整体抗扭性能，避免飞行过程中框架形变导致飞控传感器采集数据出现偏差。焊接工艺上采用氩弧连续焊接，所有焊缝位置在焊接完成后做打磨应力释放处理，

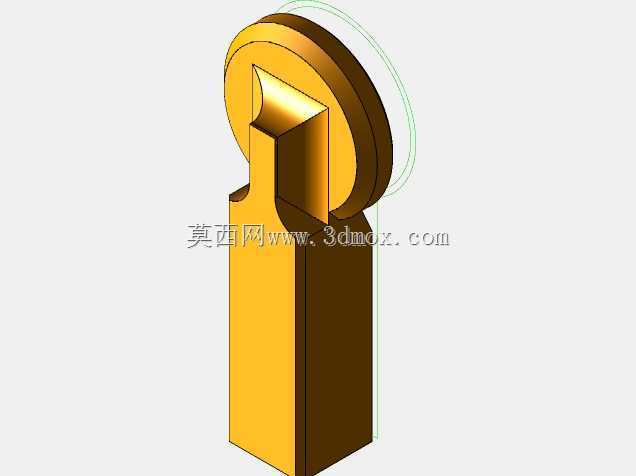

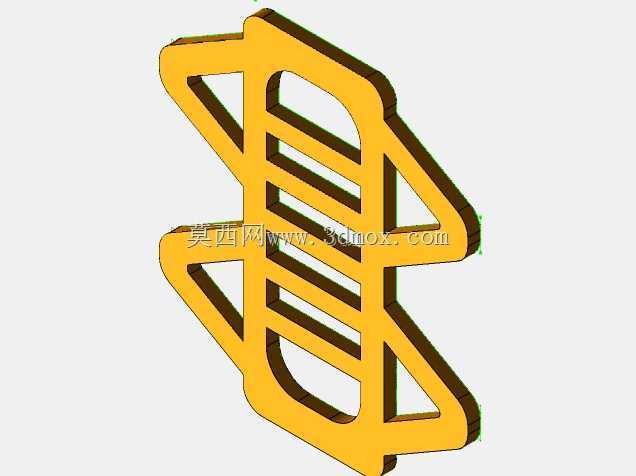

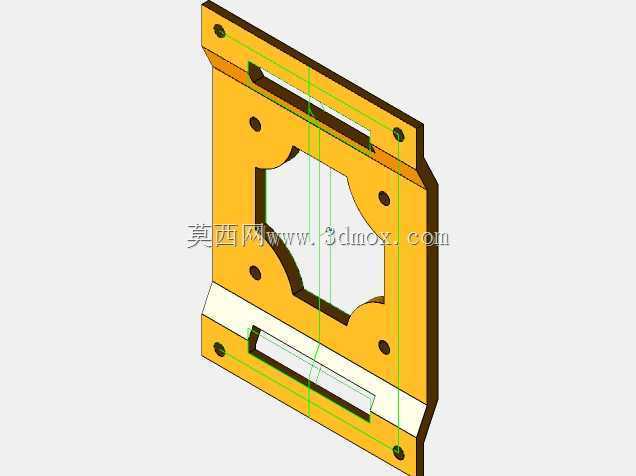

　　避免焊接残余应力导致长期使用后机架结构变形，焊接完成后整体做硬质阳极氧化表面处理，提升铝材表面耐磨、耐腐蚀性能，适应户外复杂作业环境的使用需求。安装边界设计上，机臂末端的电机安装座预留了标准孔位，可适配市面上主流的22系列、28系列无刷电机安装，无需额外打孔改装；中心框架的上下安装板预留了通用安装孔阵，孔位间距按照行业通用的飞控、电调、电池安装标准设计，可直接适配主流规格的飞控减震球、电池绑带固定座、载荷挂载滑轨，降低用户的改装适配成本。机架的着陆支撑结构与机臂一体化设计，省去了额外安装起落架的结构重量，支撑腿末端预留了防滑减震脚垫的安装槽，可套设硅胶减震脚垫，吸收硬着陆时的冲击能量，避免冲击直接传递到中心板上的精密电子元件。

　　从实际飞行测试的角度看，这种混合构型的机架在悬停状态下的振动水平比同尺寸纯H型机架低15%左右，飞控加速度计的噪声采集值明显降低，能有效提升GPS定点悬停的精度；在大机动动作切换时，姿态修正延迟比纯H型机架缩短近20%，抗侧风能力也优于同轴距的纯X型机架。中心区域的连续安装空间可容纳1.5L排量的油动动力模块搭配锂电池组的混合动力系统，相比纯电池动力的同尺寸机架，续航时间可提升2倍以上，适配长距离管线巡检、大面积测绘作业的使用需求。结构设计过程中通过有限元仿真对受力集中位置做了优化，在机臂与中心框架的连接位置增加了三角形加强筋结构，在不增加过多结构重量的前提下，将该位置的抗弯强度提升30%，可承受最大6kg的整机起飞重量，满足多数民用作业场景的载荷需求。机臂的长度设计经过反复迭代，最终确定的轴距参数既保证了旋翼之间有足够的安全间距，避免大桨叶转动时出现气流干扰，又不会让机架整体尺寸过大导致收纳运输不便，机架拆解后可放入常规的设备运输箱，单人即可完成外场作业的携带与组装。
