单节18650锂电池固定支撑座结构设计

　　在便携储能、小型消费电子、DIY充电模组、低压工控备用电源这类场景里，单节18650电芯的固定一直是结构设计里容易被忽略但直接影响整机可靠性的环节。很多新手做结构时习惯直接用双面胶粘贴电芯，或者用简易扎带捆绑，实际使用中遇到设备跌落、温度循环变化、长期振动的工况，很容易出现电芯移位、极耳拉扯断裂、接触不良的问题，严重时甚至会因为电芯外壁磨损短路引发安全隐患，这款单电池支架就是针对这类单点固定需求开发的结构件。

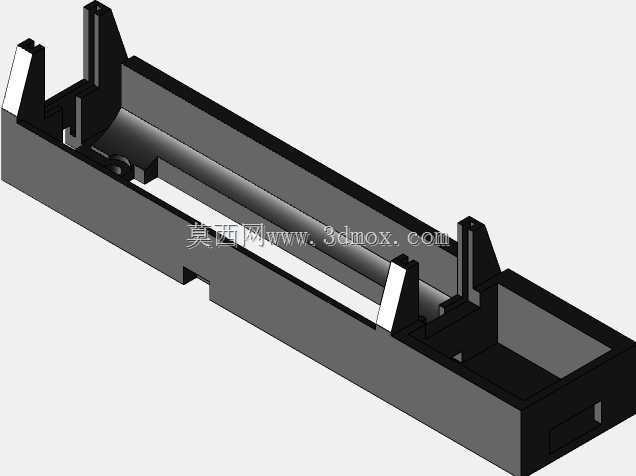

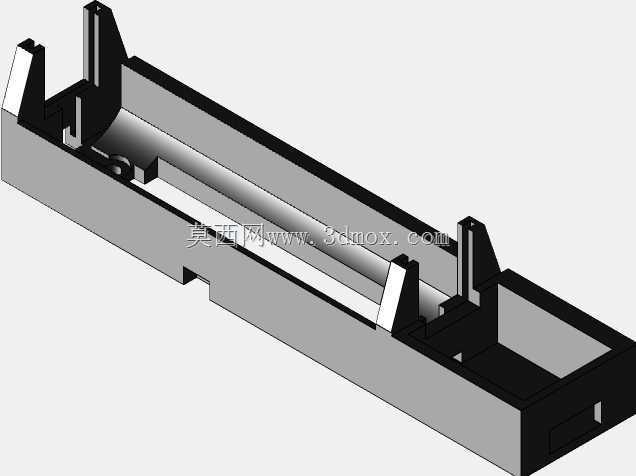

　　从实际使用场景出发，这款支架的核心功能是给单节18650圆柱电芯提供稳定的径向与轴向限位，不需要额外捆绑辅助就能把电芯牢牢限制在安装位里。设计时首先考虑了电芯的尺寸公差，常规18650电芯的标称直径是18mm，长度65mm，但不同厂商的量产电芯直径公差范围在±0.2mm，长度公差在±0.3mm，所以支架的内部容纳槽宽度做了0.4mm的余量设计，既不会因为尺寸过紧导致电芯装入困难、刮破电芯外层的绝缘包皮，也不会因为间隙过大导致电芯在槽内晃动。槽体两端的卡扣式挡边是整个结构的核心受力部位，挡边的高度做了5mm，厚度1.8mm，刚好卡在电芯两端的负极钢壳与正极帽的边缘位置，不会遮挡正极的焊接区域，也不会干涉负极的镍片焊接走线，两端挡边都做了15度的导入斜角，电芯压入时不需要太大的按压力就能顺着斜角滑入卡槽，压入到位后挡边会自动回弹卡住电芯端面，即使支架倒置或者承受3G以内的振动加速度，电芯也不会从槽内脱出。

　　支架的底部做了两条平行的定位凸棱，凸棱高度1.2mm，宽度2mm，间距22mm，这个设计有两个实际作用：一是当支架需要固定在充电模块外壳或者设备内壁上时，凸棱可以嵌入外壳上预先开好的定位槽里，不需要额外打螺丝就能实现支架的预固定，方便后续的焊接与组装工序；二是凸棱把支架主体和安装面抬升了1.2mm的间隙，这个间隙可以走电芯的连接镍片或者温度检测线，避免线材被支架压破绝缘层，同时也能给电芯底部留出一定的散热空间，大电流放电时电芯产生的热量可以通过底部的间隙形成空气对流，降低局部积热的风险。支架的侧壁做了0.8mm的均匀壁厚，这个壁厚是兼顾结构强度与注塑成型工艺的最优值，用常见的ABS或者PP塑胶注塑时，不会出现缩水、翘曲的成型缺陷，同时侧壁的抗弯折强度可以达到12N以上，正常组装时不会因为手指按压出现侧壁断裂的问题。

　　考虑到很多DIY场景和小批量试制场景里，用户会把这款支架和充电模块外壳搭配使用，支架的外侧壁做了两个0.5mm深的卡位凹槽，凹槽的位置和常见的TP4056充电模块外壳的内部卡位完全匹配，支架装入外壳时可以顺着卡槽滑入，不需要额外打胶固定，组装效率比传统的胶粘固定提升60%以上。支架的其中一个端面挡边上做了一个半圆形的走线缺口，缺口直径3mm，刚好可以穿过电芯的连接导线或者镍片，避免导线从挡边上方走时被电芯端面压破绝缘皮。另外在支架的槽体内部，还做了两个0.3mm高的点状凸点，凸点的位置对应电芯中部的位置，作用是减少电芯和支架槽壁的接触面积，一方面降低电芯装入时的摩擦力，另一方面在低温环境下，即使塑胶支架出现轻微的冷收缩，凸点的形变也可以吸收收缩量，不会出现支架把电芯夹得过紧的问题。

　　从安装边界来看，这款支架的整体外形长度控制在72mm，宽度22mm，高度16mm，这个尺寸比单节18650电芯的外包络尺寸只大了不到7mm，在设备内部占用的空间非常小，哪怕是内部空间非常紧凑的小型充电宝、迷你手电、小型传感器备用电源里都能放得下。支架的四个角都做了R1.5的圆角处理，避免组装时锋利的边角划伤操作人员的手指，也不会刮破设备内部的其他线材。和多节电池支架不同，单节支架的使用灵活性更高，用户可以根据自己的电芯数量需求自由组合多个支架，不需要受固定节数的支架限制，比如做3串的电池组时就可以把三个单支架并排拼接，支架侧壁的卡位凸台可以互相嵌合，拼接后整体的结构强度和一体多节的支架没有明显差异，对于小批量定制化的电池组设计来说，这种单支架的方案可以大幅减少开模成本，不需要为了不同节数的电池组单独开不同的模具。

　　在实际选型使用时需要注意，这款支架适合持续工作电流在10A以内的单节电芯应用，如果是大电流放电的动力电芯应用，建议在支架外部增加一层高温绝缘胶带缠绕，因为大电流放电时电芯表面温度可能会达到60度以上，常规PP材质的支架在长期高温下虽然不会变形，但增加绝缘层可以进一步提升绝缘可靠性。另外支架的挡边卡扣是一次性压入设计，电芯装入后如果需要拆出，要用扁平的撬棍轻轻把挡边向外拨开再取出电芯，不要直接用力撬电芯，避免挡边断裂或者电芯外皮被刮破。整个结构没有多余的冗余设计，所有的结构特征都是围绕实际组装与使用中的痛点设计，没有为了外观增加不必要的曲面或者装饰结构，注塑成型时模具结构简单，量产成本低，非常适合批量用在各类需要单节18650电芯固定的电子设备里。
