无人机用锂电池安装固定座结构设计

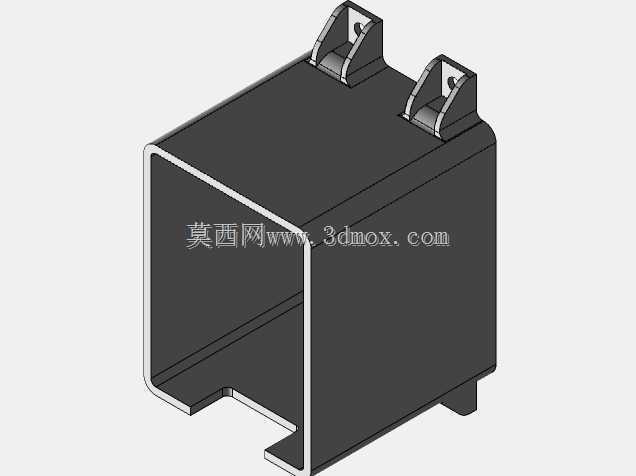

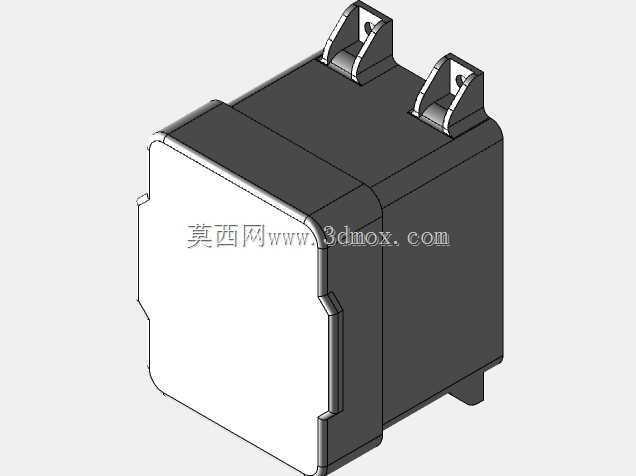

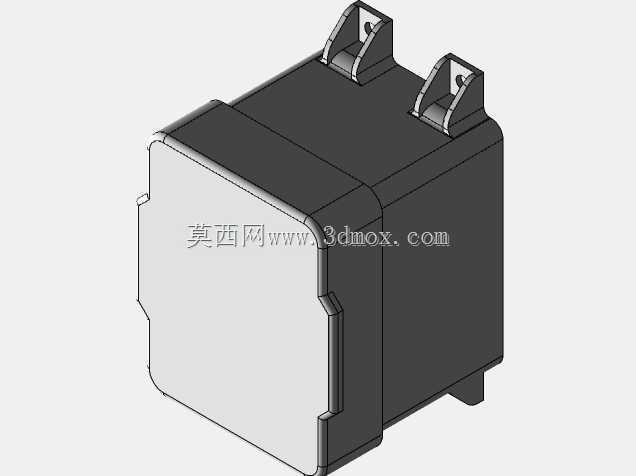

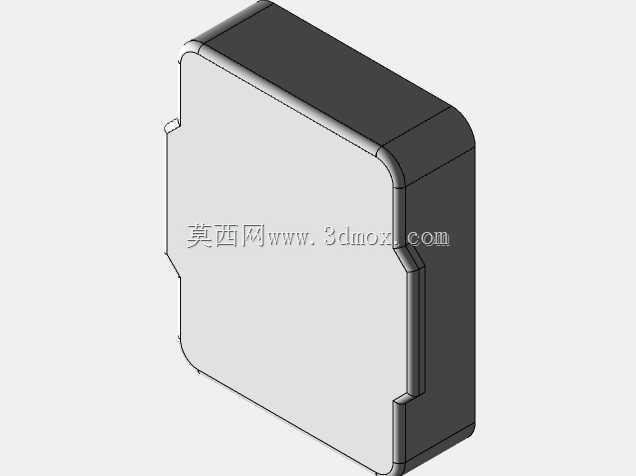

　　在多旋翼、小型固定翼无人机的动力系统布局中，锂电池作为核心供能单元，其安装固定的可靠性直接决定飞行过程的供电稳定性，这款锂电池安装座正是针对小型工业级、消费级无人机的舱内安装场景开发的结构件，适配常见的方形封装锂聚合物电池，解决飞行过程中电池晃动、位移、接线端受力松脱的实际问题。从实际使用场景来看，这类电池座多安装在无人机机身中部的设备舱内，处于飞控板、电调的相邻安装位，需要兼顾安装便捷性与固定可靠性，日常作业中无人机频繁起降、做机动飞行动作时会产生持续振动与瞬时过载，电池座需要将电池牢牢约束在安装位，同时不能过度挤压电池壳体避免损伤电芯。从结构设计思路来看，这款安装座采用半包式围合结构，主体腔体匹配方形锂电池的外形轮廓，侧壁做了贴合电池圆角的过渡处理，既能够限制电池的水平方向窜动，又能在装入电池时起到导向作用，避免硬塞刮伤电池外包绝缘层。顶部设置的两个带安装孔的挂耳是核心的固定受力结构，挂耳的开孔位置匹配无人机机身碳板或注塑机架的预设安装孔位，安装时可以通过螺丝直接将整个电池座锁附在机架上，挂耳与主体腔体的衔接位置做了加厚的加强筋处理，能够承受飞行过程中三个轴向的过载冲击力，避免挂耳断裂导致电池脱落。腔体的侧面预留了走线缺口，方便电池的供电插头、平衡充电插头从缺口位置引出，直接对接电调与充电接口，不需要在安装时反复弯折电池线材，减少线材根部的疲劳损伤。考虑到无人机对整机重量的敏感要求，这款电池座的腔体壁厚做了均匀化设计，

　　在保证结构强度的前提下尽可能削减不必要的实体结构，侧壁没有多余的冗余凸起，既能够减少注塑成型时的缩痕风险，也能有效降低零件自重，避免给无人机带来额外的负载。从安装边界尺寸来看，这款电池座的腔体内部净尺寸适配常规容量的方形航模锂电池，外部轮廓的长宽高尺寸控制在紧凑范围内，不会过度占用设备舱的有限空间，两个顶部挂耳的中心距匹配市面上主流的小型无人机机架安装孔距，不需要额外对机架做打孔改装就能直接适配。实际装配时，只需要先将电池座通过顶部挂耳锁附在机架预设位置，再将锂电池顺着腔体导向推入到位，配合魔术贴扎带穿过腔体侧面预留的隐形式扎带槽，就能完成电池的双重固定，即使在大角度机动、突发气流颠簸的工况下，电池也不会出现移位。结构细节上，

　　腔体的开口边缘做了小角度的倒角导向，电池装入时不需要精准对齐就能顺滑滑入腔体，在户外作业快速更换电池的场景下，能够缩短换电操作的时间，提升作业效率。腔体的底部做了微凸的支撑筋条，电池装入后不会完全贴死在腔体底面上，两者之间留出的微小间隙可以形成空气流通的缝隙，飞行过程中产生的气流能够顺着间隙带走电池工作产生的热量，避免电池持续积热影响放电性能与循环寿命。挂耳的安装孔位做了沉台设计，锁附螺丝时螺丝头可以完全沉入沉台内，不会突出挂耳表面刮蹭电池或其他舱内设备，同时沉台结构也能增加螺丝与挂耳的接触面积，分散锁附时的压紧力，避免锁螺丝时挂耳出现开裂。针对不同批次电池的外形尺寸公差，腔体的内壁尺寸预留了合理的公差余量，

　　不会因为电池外壳的微小尺寸偏差出现装不进去或者装入后旷量过大的问题，适配性更强。在材料选型的适配性上，这款结构的壁厚均匀性设计也适配常见的阻燃ABS、PC+ABS等航模结构件常用注塑材料，成型时不会出现壁厚差异过大导致的填充不满、翘曲变形等问题，量产时的良率更有保障。对于结构设计从业者来说，这类安装座的设计核心是在有限的安装空间内平衡固定可靠性、操作便捷性、自重控制三个核心需求，不能一味追求强度做厚重结构，也不能为了减重过度削减壁厚导致结构失效，每一处的加强筋、倒角、缺口设计都要对应实际使用中的具体痛点，比如走线缺口的位置要避开挂耳的受力路径，避免缺口处产生应力集中导致结构断裂，支撑筋的高度要控制在合理范围，过高会抬升电池整体安装高度影响整机重心，过低则无法起到通风散热的作用。在三维建模过程中，这类结构需要重点关注拔模角度的一致性，腔体的内壁、外壁都要顺着脱模方向设置统一的拔模斜度，避免出现倒扣结构增加模具复杂度，挂耳与主体的衔接位置要做圆角过渡，减少应力集中的同时也能改善注塑时的材料流动状态，避免衔接位置出现熔接痕影响结构强度。
