大传动比锥齿轮组合减速传动结构

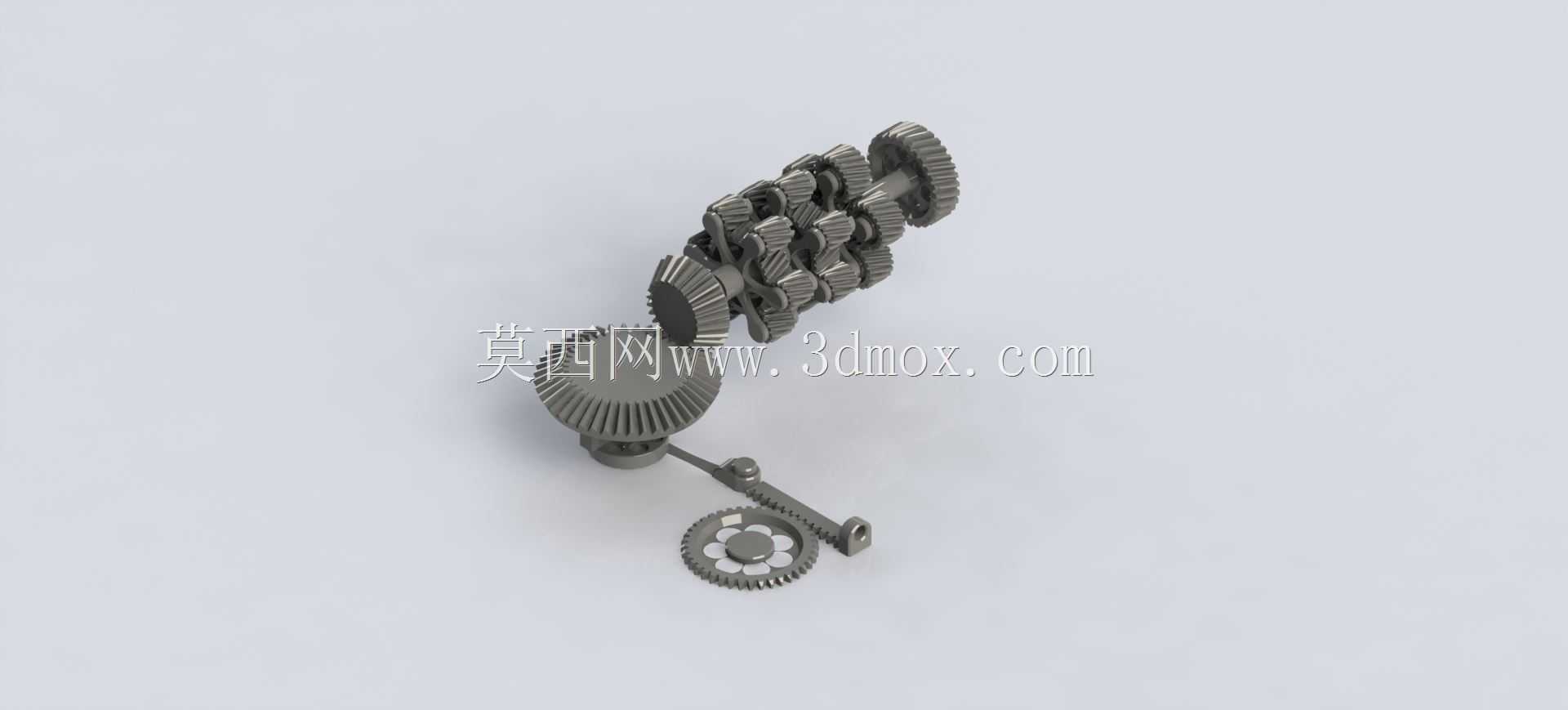

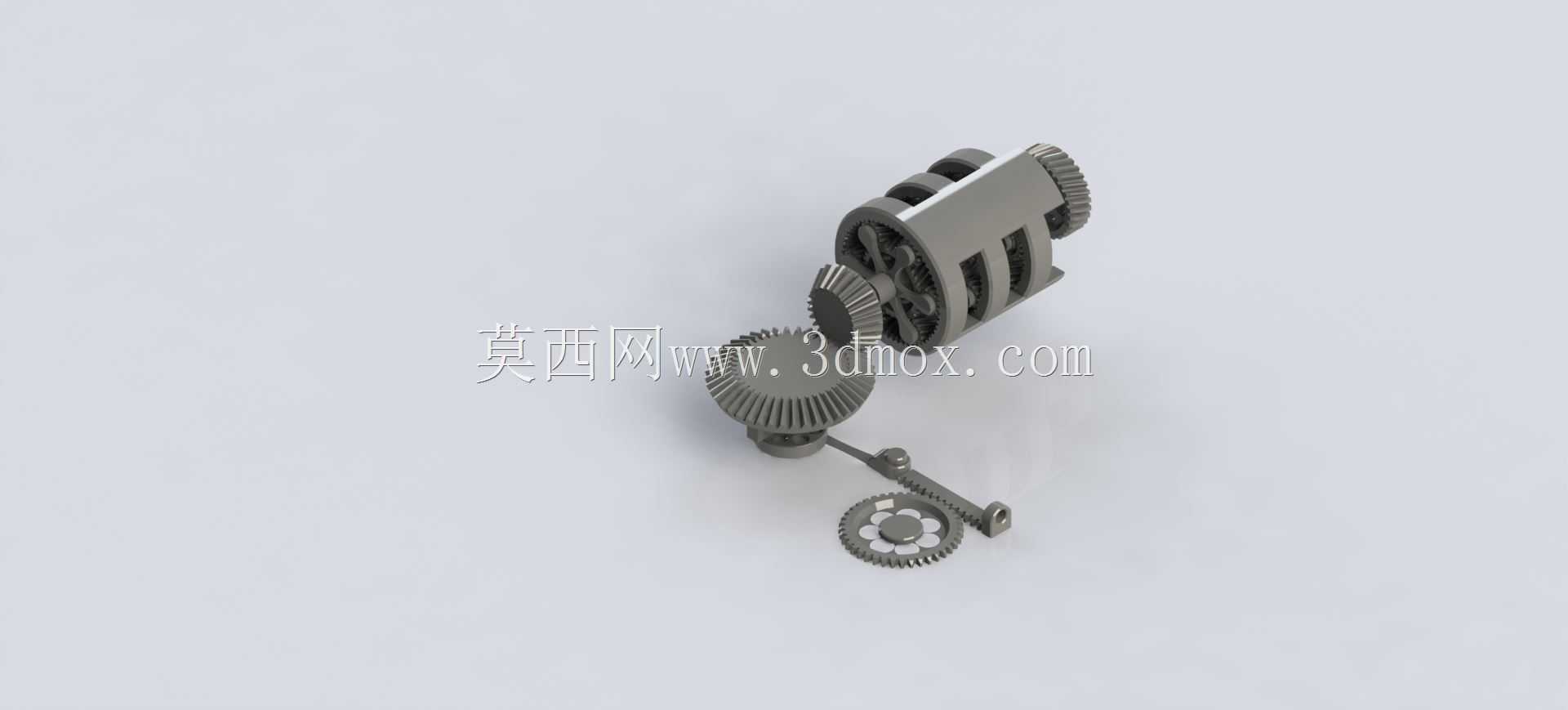

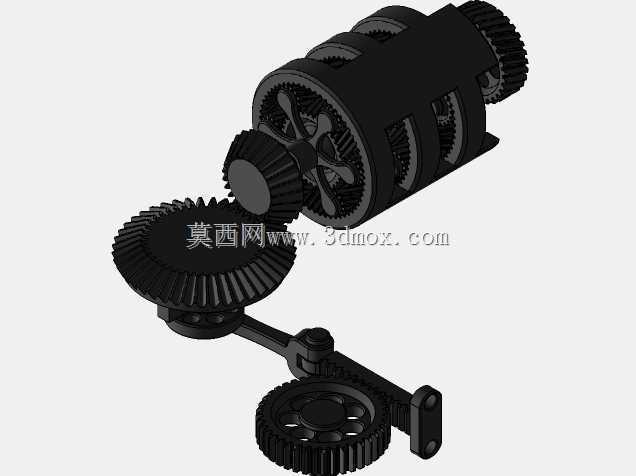

　　这套大传动比的齿轮传动结构，核心采用锥齿轮与圆柱直齿轮组合的多级减速方案，在紧凑的安装空间内实现接近1:1200的超高传动比，这类结构常被用在对输出扭矩要求高、输入转速较高且安装空间受限的精密传动场景中，比如小型精密回转工作台的驱动端、微型物料输送装置的动力输入端，或是实验室小型搅拌设备的动力传递环节，能够把高速小扭矩的输入动力，经过多级齿合传递后转化为低速大扭矩的输出动力，匹配末端执行件的负载需求。从结构设计逻辑来看，整套传动组件没有采用常规多级平行轴圆柱齿轮的排布方式，而是在输入端引入锥齿轮完成动力传输方向的90度转向，这样的布局可以大幅压缩传动链的轴向安装长度，让整套机构能够适配狭窄的L型安装空间，

　　避免传统平行轴减速结构轴向尺寸过长的问题。每一级齿轮的模数选择都经过扭矩匹配计算，输入端高速级采用小模数齿轮，降低高速运转时的齿面滑动摩擦损耗，靠近输出端的低速级则采用相对更大的模数，提升轮齿的抗弯曲强度，应对大扭矩输出时的轮齿载荷冲击。齿轮的齿形参数设计上，锥齿轮采用等顶隙收缩齿结构，保证齿合过程中轮齿有足够的润滑存储间隙，同时避免齿顶与配对齿轮的齿根发生干涉，圆柱直齿轮则采用标准渐开线齿形，压力角选取通用的20度，既保证加工时的刀具通用性，也能让齿合过程的载荷分布更均匀，降低单齿承受的接触应力。整套结构的安装边界设计充分考虑了装配便利性，所有齿轮的支撑轴都设计有统一基准的轴肩定位面，

　　装配时不需要额外调整垫片就能保证齿轮的轴向定位精度，轴承安装位的公差选取过渡配合区间，既方便压装作业，也能避免运转过程中轴承内圈与轴发生相对窜动。输出端的连接结构采用标准的轴端扁位设计，能够直接和带轮、曲柄或是联轴器进行连接，不需要额外加工转接结构，降低下游集成的加工成本。在实际工况适配方面，这套传动结构的输入端可以适配常规的小型驱动电机输出轴，安装孔位的中心距公差控制在IT7级精度范围内，能够保证齿轮齿合时的侧隙处于合理区间，既不会因为侧隙过大导致正反转切换时出现明显回差，也不会因为侧隙过小导致高速运转时出现卡滞、齿面磨损加剧的问题。整套传动组件的壳体部分采用分体式拼接结构，拆分面恰好经过各级齿轮的中心轴线，

　　装配时可以先将所有齿轮、轴、轴承预先安装在壳体下半部分的定位槽内，再扣合上半部分壳体完成紧固，大幅提升装配效率，也方便后期的维护拆解，不需要专用工具就能完成内部齿轮的检查与更换。齿轮的排布顺序经过多轮优化，每一级的传动比分配没有采用均等分配的方案，而是按照高速级传动比稍大、低速级传动比稍小的原则进行匹配，这样可以让中间轴的转速逐步降低，减少中间轴上轴承的高速运转时长，延长整套机构的无故障运行时间。在润滑设计上，壳体内部预留有润滑脂存储腔，不需要额外设计复杂的油路循环系统，填充一次润滑脂就可以满足长期运转的润滑需求，适合免维护的小型设备使用场景。结构中的所有传动部件都做了动平衡校核，尤其是高速级的小齿轮，在加工完成后会去除多余的不平衡量，避免高速运转时产生额外的振动传导到设备主机上，影响主机的运行精度。从安装尺寸来看，整套机构的最大外轮廓尺寸控制在极小的范围内，安装固定孔采用对称排布设计，既可以水平安装也可以垂直安装，适配不同设备的安装姿态需求，不会因为安装方向的变化影响内部齿轮的润滑效果与传动效率。
