HisarCS自动机齿条齿轮传动套件结构

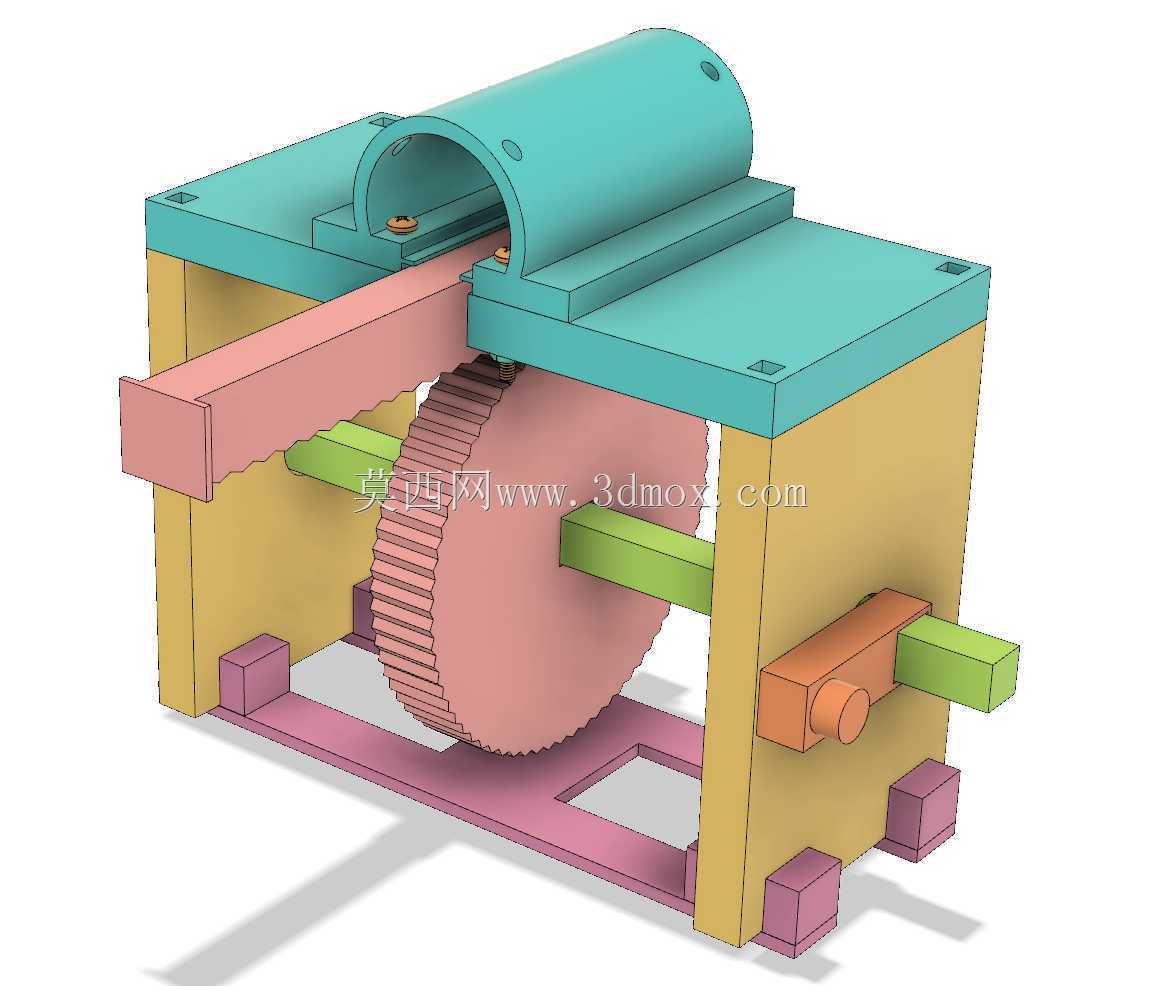

　　这套传动组件的核心功能是实现旋转运动与直线往复运动的精准转换，在小型自动化执行机构、桌面级进给装置、精密定位滑台这类需要小行程直线驱动的场景中适配性极强，区别于常规丝杠传动的大导程特性，齿轮齿条啮合的传动形式没有反向自锁限制，既可以通过齿轮轴的旋转输入带动齿条完成直线推拉动作，也能通过齿条的直线位移驱动齿轮轴输出扭矩，双向传动的特性让它能适配更多变的动力输入输出需求。从结构布局来看，整套组件采用框架式承载设计，底部的支撑基座预留了四个凸台式安装位，安装时可直接通过M2规格的紧固件将整套机构固定在安装基板上，基座中部开设的镂空槽既可以减轻整体结构重量，也能给齿轮转动预留足够的避让空间，避免齿轮齿圈与基座发生运动干涉。

　　上部的弧形护罩通过侧边的紧固件固定在顶部安装板上，护罩的弧形内腔刚好覆盖齿条与齿轮的上啮合区，既可以阻挡外部杂物落入啮合齿面造成卡滞，也能对齿条的上部运动行程形成侧向约束，避免齿条在长行程推拉过程中出现向上翘曲的偏移问题。齿轮部分采用直齿圆柱齿形设计，齿形参数经过适配优化，与齿条的齿距完全匹配，啮合侧隙控制在合理范围内，既不会因为侧隙过大造成传动回程误差超标，也不会因为侧隙过小导致转动卡涩、磨损加快的问题，齿轮通过两侧的支撑轴穿接在框架的立式支撑板上，轴端预留的方形连接位可以直接连接手动旋钮或者微型驱动电机的输出轴，不需要额外设计转接结构，降低了集成装配的复杂度。齿条采用矩形截面的杆状设计，齿面加工在杆体的下侧，

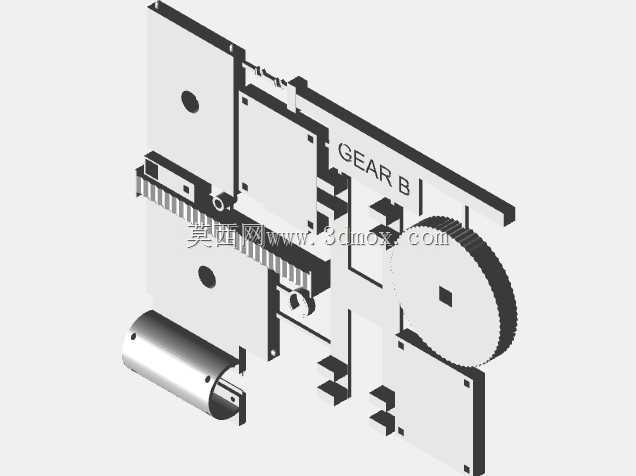

　　与下方的齿轮形成稳定啮合，杆体的两端伸出框架外部，伸出端可以直接连接需要驱动的执行部件，比如料仓挡块、微型推料杆、定位挡销这类小型执行元件，齿条的上部与顶部护罩的内侧面形成滑动配合，侧向的支撑面与框架两侧的导向凸台贴合，整个运动过程中齿条的三个方向都有约束，不会出现偏转、卡滞的问题。设计过程中优先考虑了装配的便捷性，所有部件都采用拆分式结构，不需要特殊工具就能完成整套机构的组装，额外搭配的四组M2螺钉螺母可以完成所有部件的紧固连接，不需要额外采购其他规格的紧固件。从安装边界来看，整套机构的整体轮廓尺寸适配桌面级小型设备的安装空间，底部安装位的孔位间距经过标准化设计，能兼容大部分小型自动化实验装置、DIY自动机构的安装孔位布局，

　　不需要对安装基板做额外的打孔改造。在实际使用场景中，这套传动结构既可以作为手动调节机构使用，通过转动齿轮轴端的旋钮带动齿条移动，完成工位间距调整、挡板位置调节这类手动操作，也可以搭配微型舵机、步进电机作为动力输入，实现自动化的往复推拉动作，比如在小型分拣机构中完成物料的推送、在小型检测设备中完成待测件的工位切换、在DIY自动装置中完成舱门的开合驱动。结构的材质适配性也很强，建模时预留的壁厚尺寸既适合采用3D打印制作原型件验证功能，也可以通过切削加工制作金属材质的量产部件，齿形部分的建模精度满足小负载传动的强度要求，在常规小负载工况下不会出现断齿、过度磨损的问题。整套结构没有冗余的设计部件，每个结构部分都承担对应的功能：底部框架承担整体承载和安装固定的作用，两侧的支撑板承担齿轮轴的支撑定位作用，顶部护罩同时承担齿条导向和啮合区防护的作用，齿轮和齿条作为核心传动件完成运动形式的转换，轴端的连接结构承担动力输入的转接作用，所有部件的配合间隙都经过合理设置，装配后不会出现松动、晃量过大的问题，运动过程全程顺畅无卡滞，能满足小行程、小负载的直线传动需求。
