带安装底座的铰接支撑关节结构件

　　在各类中小型自动化输送线、工装夹具定位单元、小型实验设备的铰接传动部位，这类带一体式安装底座的铰接支撑关节是十分常见的结构连接件，主要承担转动副的支撑、相邻构件的铰接定位以及载荷传递作用，区别于独立的轴套类零件，它将安装基座、支撑筋板、铰接套筒三个功能模块整合为单一整体结构，减少了装配环节的零件数量，也降低了多零件拼接带来的累积装配误差。

　　从实际使用场景来看，这类支撑关节常被用在需要小角度往复摆动的机构末端，比如工装夹具的压臂转动支点、小型物料分拣机构的摆杆支撑座、检测设备的探头角度调整支架，也可作为轻型输送线侧边挡料机构的铰接基座，适配的工况载荷多为中等静载与低频次动载组合，不适合高速连续回转或者大冲击载荷的传动场景。

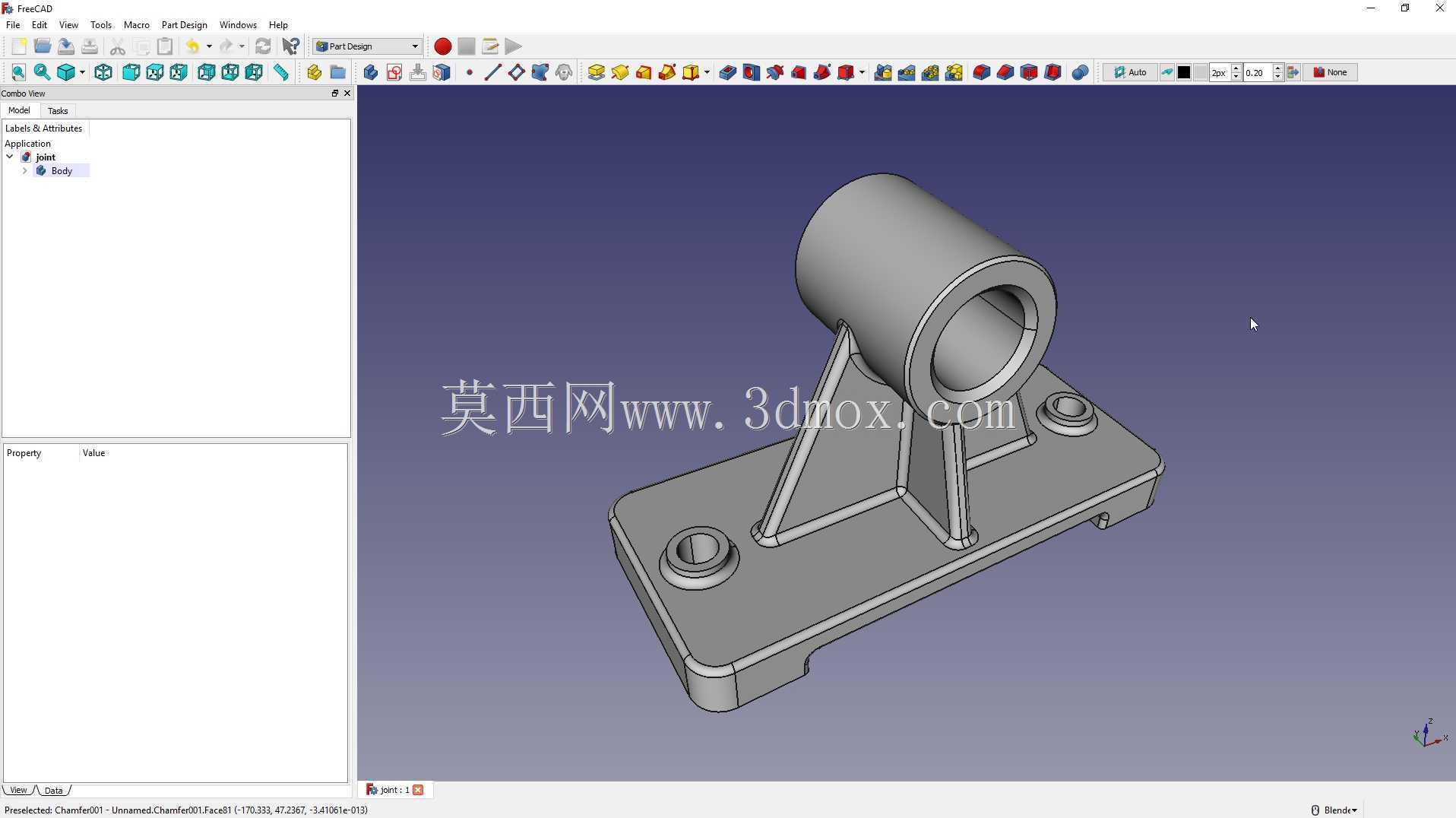

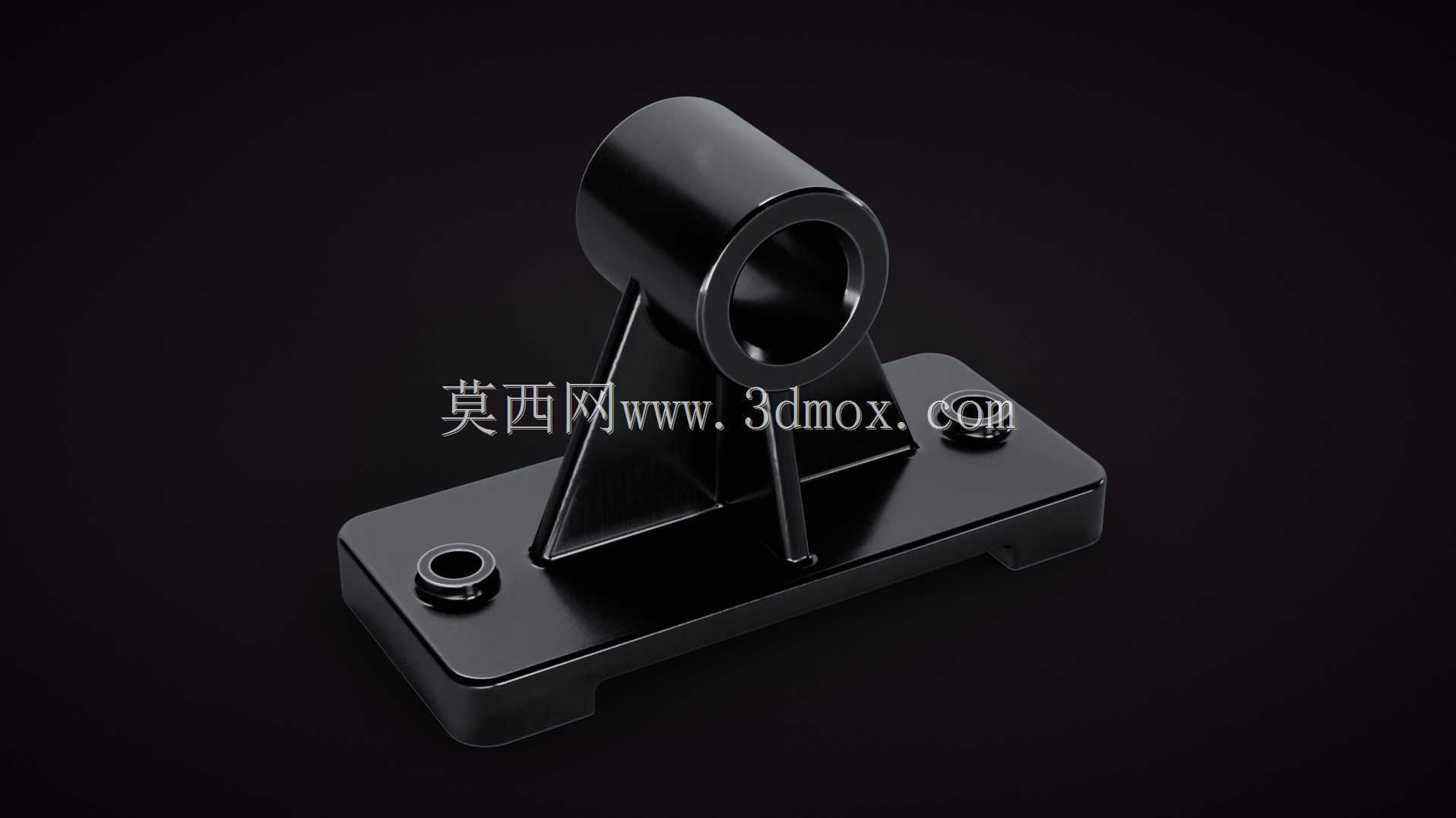

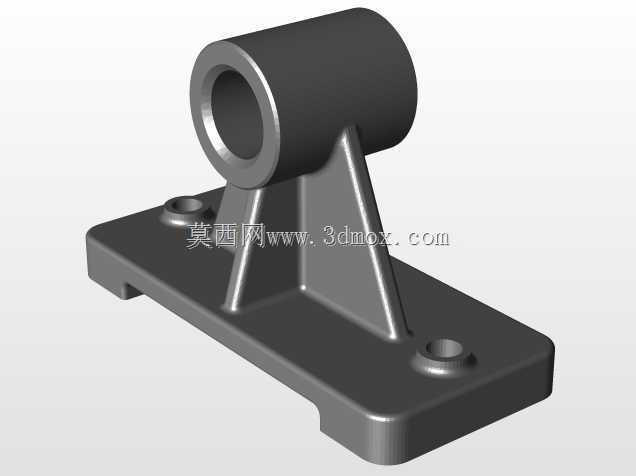

　　结构设计上，底部的安装底板采用了带沉头孔的平直结构，两个安装孔对称分布在底板两侧，沉头结构可以让内六角螺栓安装后头部完全没入板件表面，不会突出平面干涉其他相邻构件的安装，底板底部两侧做了让位缺口，既可以减少底板与安装面的接触面积，降低对安装面平面度的加工要求，也能在安装时避开安装面上的焊缝、小凸台等局部凸起，保证安装贴合度。中间的支撑部分采用了三角形筋板结构，两块对称布置的筋板连接底部安装板与上部的铰接套筒，筋板的厚度根据套筒的承载需求做了等强度匹配，避免在铰接部位受径向载荷时筋板与套筒、底板的连接位置出现应力集中，筋板与套筒、底板的衔接位置都做了圆角过渡，减少机加工或者铸造过程中的应力残留，也能降低长期受载后的疲劳断裂风险。上部的铰接套筒为中空通孔结构，内孔表面可根据实际使用需求加装铜套或者直线轴承，适配不同直径的铰接销轴，套筒的轴向长度经过匹配设计，既保证足够的销轴接触长度来分散径向载荷，又不会过长导致整体结构冗余、重量增加。

　　安装边界方面，这类结构件的底板安装孔距需要和安装机架上的预加工孔位完全匹配，安装时需要保证底板与安装面完全贴合后再锁紧螺栓，避免单侧悬空导致受力时底板变形；铰接套筒的内孔轴线需要与配套摆杆的转动轴线完全重合，安装销轴时要保证销轴与套筒内孔的配合间隙在合理范围，间隙过大会导致转动时出现晃动，影响机构的定位精度，间隙过小则会出现转动卡滞，加快配合面的磨损。建模过程中需要重点关注几个关键尺寸的公差匹配：安装孔的位置度公差、套筒内孔的圆柱度公差、筋板与套筒连接位置的圆角尺寸，还有底板上沉头孔的深度，要保证所选螺栓的头部完全沉入沉孔内，不会突出底板表面。另外，套筒两端的端面需要与内孔轴线保证足够的垂直度，避免安装销轴后，销轴出现偏斜导致相邻摆杆转动时出现别劲的情况。

　　从加工适配性来看，这类结构如果采用金属材质加工，小批量生产时可以采用整块坯料铣削成型，保证整体结构的强度，大批量生产时可以采用铸造成型后再精加工关键配合面，降低生产成本；如果用于低载荷的工装或者教学演示场景，也可以采用3D打印制作，此时需要适当增加筋板与套筒的壁厚，避免打印件受力断裂。实际选型使用时，需要根据所支撑构件的重量、摆动频次、载荷方向来确认套筒的内径、底板的厚度以及筋板的尺寸，当铰接部位存在侧向载荷时，还可以在套筒外侧加装端面挡圈，限制销轴的轴向窜动，保证机构运行的稳定性。
