3D打印通用AVM壁球减震安装结构

　　在桌面级FDM3D打印机的日常使用场景中，设备运行时的步进电机振动、打印平台往复移动带来的惯性冲击，会直接传递到放置台面，轻则引发打印件表面出现规律性振纹，重则导致层间错位、打印失败，不少从业者会选择各类减震脚垫来阻隔振动传递路径，这款基于壁球改造的减震安装结构，就是针对小载荷桌面设备的减震需求设计的适配结构。

　　从实际使用场景来看，单组该结构可承载最高3kg的设备重量，常规桌面级3D打印机单脚载荷通常在2-4kg区间，单台设备搭配4组该结构即可覆盖12kg以内的设备总重，完全适配主流桌面级FDM打印机的支撑需求，除了3D打印机之外，小型激光雕刻机、桌面级数控铣床、小型检测仪器等对振动隔离有需求的桌面设备，只要单脚载荷在承载范围内，都可以使用该结构完成减震脚的改装。

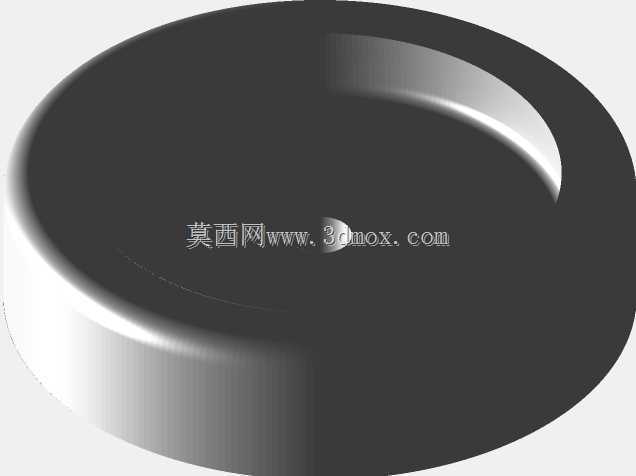

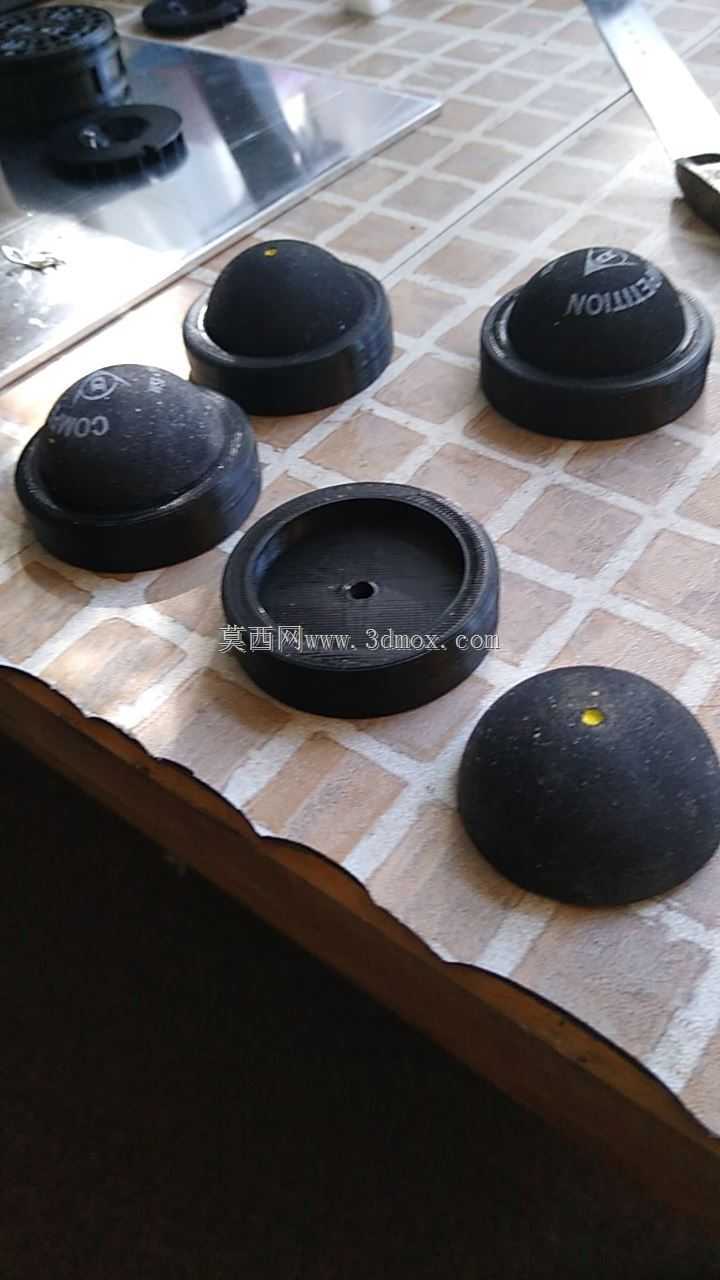

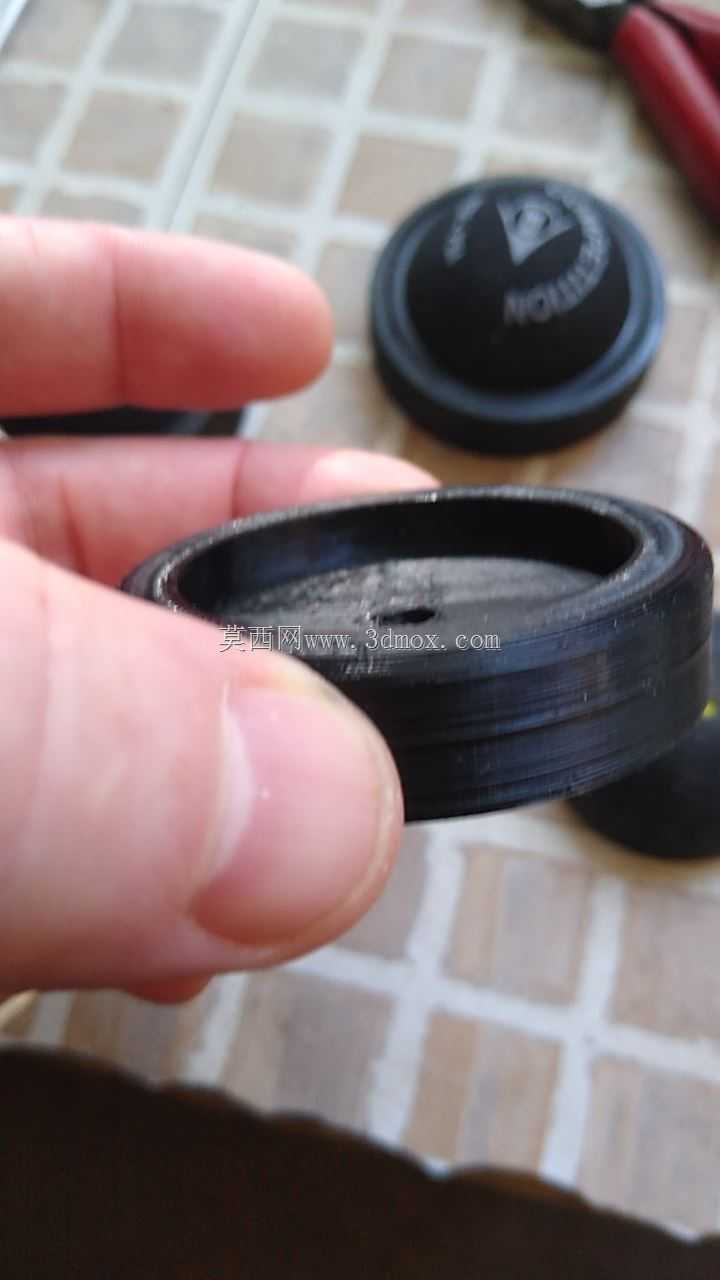

　　设计思路上没有采用复杂的定制阻尼结构，而是选用市面上易得的标准壁球作为阻尼核心，壁球本身为中空橡胶材质，邵氏硬度适中，受压后具备良好的非线性阻尼特性，相比常规的橡胶脚垫，壁球的压缩行程更长，对中低频振动的吸收效果更优，能够有效耗散设备运行时产生的振动能量，避免振动通过支撑脚传递到工作台面引发共振。结构本身为环形嵌套设计，整体为带台阶的圆柱环状结构，内环尺寸与标准壁球的外径做过盈适配，不需要额外涂胶固定，安装时只需要将壁球用锋利刀片沿中线切为两半，将半球形的壁球切面朝上推入环形安装座内，依靠橡胶壁球与内环壁的摩擦力即可完成阻尼件的固定，拆装更换都十分便捷。

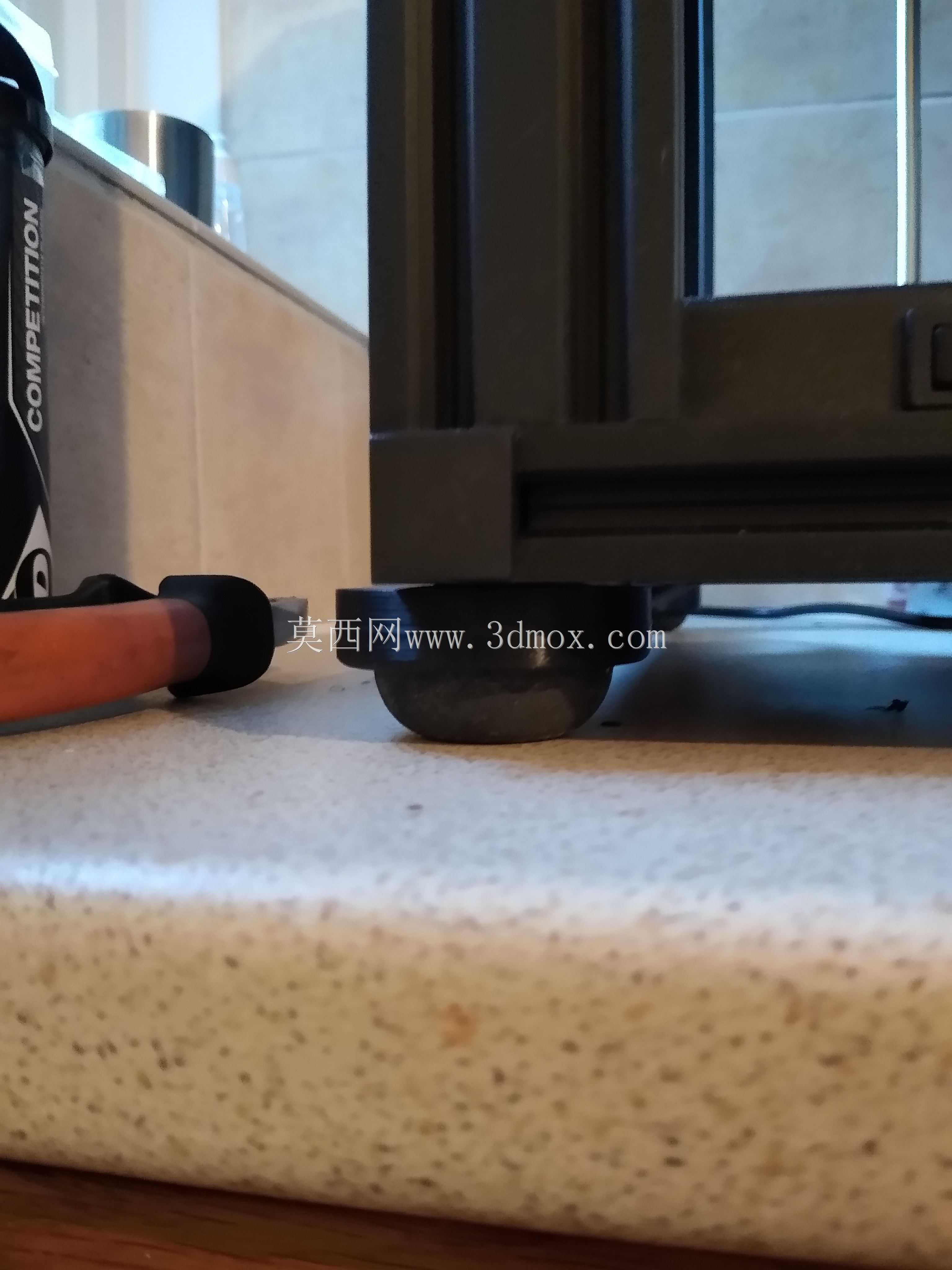

　　安装边界方面，安装座底部设计有与设备原始支脚匹配的定位结构，可直接替换设备原配的塑料支脚，每个安装点位仅需使用一个M5螺栓即可完成与设备底部支脚安装位的紧固，不需要对设备原有结构做打孔、切削等改装，适配市面上多数预留M5支脚安装孔的桌面设备。结构的壁厚设计充分考虑了PLA等常见3D打印材料的力学性能，常规打印参数下使用1.75mmPLA线材、20%以上填充率打印即可满足强度需求，不会出现受压开裂、形变过量的问题。环形结构的外圈做了圆角过渡处理，没有尖锐棱角，安装使用过程中不会划伤台面或者设备表面，底部与台面接触的端面做了0.2mm的平面度公差预留，打印完成后不需要额外打磨即可保证与放置台面的充分接触，避免出现安装后设备倾斜的问题。

　　从功能特性来看，该结构的阻尼特性可通过壁球的充气量、切割后的半球高度进行微调，如果需要更高的支撑硬度，可以选择充气更足的壁球，或是减少半球推入安装座的深度；如果需要更软的减震效果，可以适当放出部分壁球内的气体，增加受压时的压缩行程，相比一体式的橡胶减震脚垫，调整灵活性更高，且配件易得，后期更换阻尼件不需要重新采购定制配件，直接更换标准壁球即可。结构本身没有复杂的曲面或者悬空结构，打印时不需要添加支撑，常规FDM打印机即可直接打印成型，打印容错率高，即使是入门级用户也可以顺利完成打印制作。实际装机测试中，在12kg总重的桌面3D打印机上使用该结构后，打印时台面的振动加速度可降低60%以上，高速打印时的振纹明显减少，设备运行时传递到桌面的噪音也有明显降低，相比同规格的硅胶减震脚垫，成本更低且减震效果更优。
