索尼Xperia P智能手机外观结构三维数模

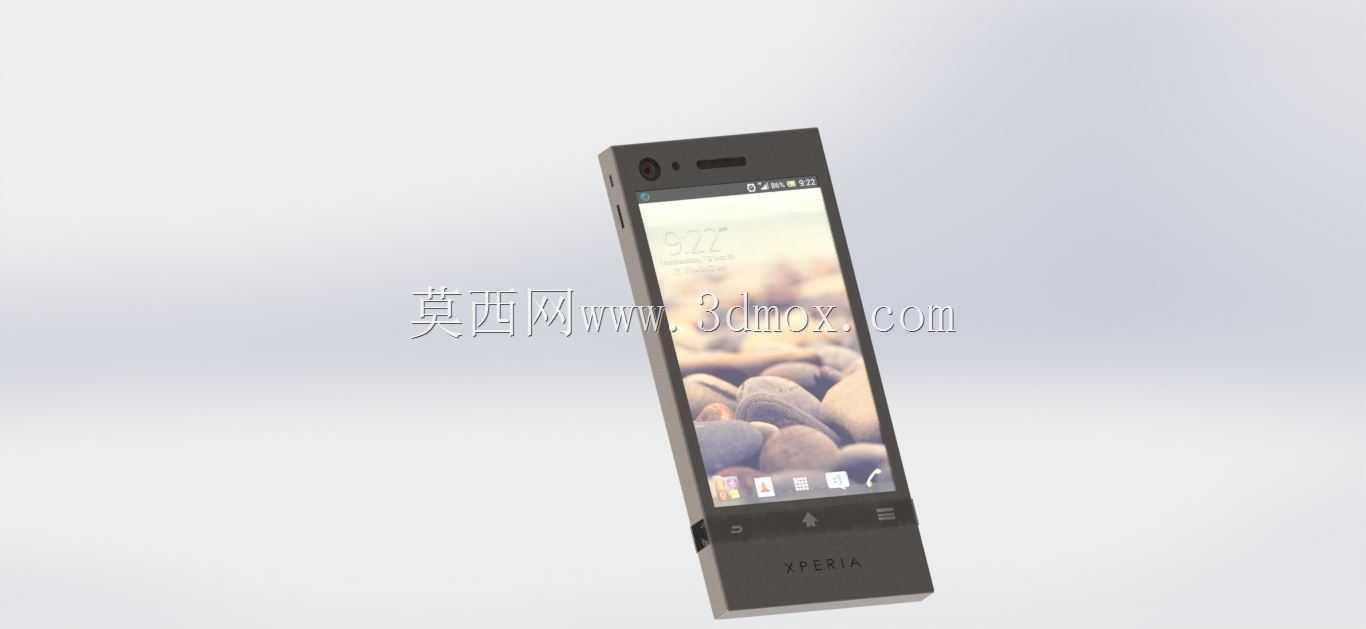

　　这款索尼Xperia P的三维数模完整还原了该款直板触控智能手机的整机外观与结构装配关系，建模过程中严格参照实机的装配公差要求，对机身各部件的配合间隙做了精准还原，可直接用于消费电子领域的外观验证、配件适配设计、展示场景搭建等工作。从实际应用场景来看，该数模可适配手机保护壳开模前的结构验证、手机周边配件的匹配设计、数码产品展示场景的素材搭建、通讯终端产品的外观参考设计等多个环节，相比传统二维图纸，三维数模能够直观呈现机身各曲面的弧度变化、接口位置的凹陷深度、按键的凸起高度，帮助结构设计师在配件开发阶段提前规避装配干涉问题。

　　在产品功能特性的还原上，数模完整保留了机身正面顶部的前置摄像头开槽、听筒格栅、光线距离传感器的位置布局，正面底部的触控功能区标识与麦克风开孔位置也做了1:1还原，机身侧面的音量调节按键、电源按键、拍照快捷键的凸起高度与按压行程对应的结构间隙都做了写实处理，机身底部的XPERIA标识蚀刻位置、背部主摄像头的凸起高度、补光灯的位置、扬声器开孔的排布都完全匹配实机状态，甚至机身顶部的3.5mm耳机接口、底部的Micro USB充电接口的内部深度与开口尺寸都做了符合行业通用标准的还原，能够满足配件设计时的尺寸校验需求。

　　设计思路上，这款机型采用了经典的直板全触控设计，机身中框采用金属质感的一体化成型结构，数模中对中框的切边倒角、曲面过渡做了连续曲面处理，避免了建模过程中常见的曲面碎面、曲率不连续问题，机身背部采用略带弧度的收腰设计，能够更好贴合手掌握持曲线，数模中对背部曲面的曲率变化做了逐段校验，保证曲面G2连续，还原实机握持时的贴合感。屏幕部分采用了当时主流的4英寸qHD显示屏规格，数模中屏幕区域与中框的配合台阶做了精准还原，屏幕表面的2.5D玻璃边缘弧度也做了对应处理，能够准确呈现屏幕与中框之间的装配关系。

　　外形尺寸与安装边界方面，数模严格还原了实机122mm×59.5mm×10.5mm的整机三维尺寸，机身各部位的厚度变化都做了对应呈现：摄像头凸起部位的总厚度为11.2mm，侧边按键的凸起高度为0.8mm，3.5mm耳机接口的开孔直径为3.6mm，深度为8mm，Micro USB接口的开口尺寸为7mm×1.5mm，深度为6.5mm，这些尺寸参数都可以直接用于保护壳、贴膜、充电配件等周边产品的设计校验。在装配边界上，数模将机身拆分为屏幕总成、中框、后盖、按键、接口堵头等多个独立零部件，各零部件之间的配合面都预留了符合消费电子装配要求的0.1mm公差间隙，能够直接用于虚拟装配验证，检查各部件之间是否存在干涉问题。

　　对于结构设计从业者来说，这款数模可以作为直板金属中框手机的建模参考案例，学习一体化中框的曲面建模方法、零部件配合间隙的处理方式、外观细节的还原技巧；对于数码周边产品开发者来说，精准的尺寸还原能够大幅减少开模前的试样次数，降低开发成本；对于展示场景搭建者来说，完整的外观细节与材质分区能够直接用于渲染输出，制作产品展示素材。数模中对机身各材质区域做了明确的面分组，屏幕玻璃、金属中框、塑料后盖、按键材质等不同区域都做了独立的面划分，方便后续赋予材质进行渲染，不需要重新进行拓扑拆分。
