锅炉外壳制造用工程结构设计图纸

　　在工业锅炉的制造与现场安装环节，外壳作为承载内部换热组件、隔绝高温介质、对接外部管路与附属装置的核心结构件，其设计精度直接决定整套锅炉系统的运行安全性与现场装配效率。这套图纸聚焦锅炉外壳的制造落地需求，从结构成型的实际加工逻辑出发，完整呈现了壳体的外形轮廓、接口排布、安装基准等核心设计要素，可直接作为下料、卷制、焊接、开孔等工序的加工依据。

　　从实际应用场景来看，这类锅炉外壳多用于中小型工业蒸汽锅炉、常压热水锅炉的生产制造，适配食品加工、纺织印染、化工助剂生产等需要稳定热源供应的生产场景，外壳既要承受内部换热组件的静载荷，还要耐受长期高温工况下的热胀冷缩形变，同时要为外部的阀门、仪表、管路接口预留精准的安装位置，避免现场安装时出现二次开孔破坏壳体结构强度的问题。

　　在功能特性设计上，这套图纸充分考虑了制造环节的工艺可行性：壳体主体采用卷制圆筒结构，上下端的封头连接位置预留了标准焊接坡口，减少现场加工的工作量；顶部的多组接口对应不同的管路功能，包括蒸汽输出口、安全阀安装口、压力表接口、人孔检修位，每个接口的位置都经过重心校核，避免单侧接口过多导致壳体安装后出现偏载；侧面的液位计接口、排污口位置按照操作巡检的人体工程学高度设置，方便日常运维时的参数读取与排污操作；底部的支座安装位设置了加强筋结构，能够承载整套锅炉满水状态下的总重量，同时预留了地脚螺栓的安装间隙，适配不同硬化地面的安装固定需求。

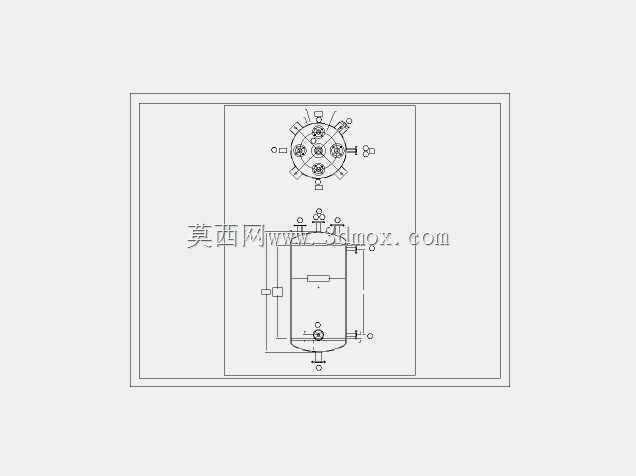

　　设计思路上，这套图纸没有追求过度复杂的异形结构，而是优先匹配常规板材加工、卷板机卷制、自动焊焊接的通用制造工艺，所有的折弯半径、焊接余量都符合通用压力容器壳体的加工规范，不需要特殊定制的加工工装就能完成生产，能够有效降低制造环节的工装成本与加工周期。图纸中的视图排布兼顾了加工人员的读图习惯，主视图呈现壳体的整体高度与侧面接口的纵向位置，俯视图清晰标注了顶部各个接口的周向分布角度与相对中心的距离，加工人员不需要反复换算尺寸就能直接在板材上完成开孔定位，减少读图误差导致的加工报废。

　　从安装边界尺寸来看，壳体的外径尺寸适配常规的保温层施工厚度，外壳外部预留的50mm间隙足够包裹硅酸铝保温棉与外护板，不会出现保温层安装后挤压外部管路的问题；底部支座的开孔间距匹配通用的锅炉安装基础尺寸，用户不需要额外改造混凝土基础就能直接完成就位；各个外接法兰的公称直径与压力等级都遵循通用管路标准，能够直接和现场的现有管路对接，不需要单独定制转接头。在结构强度校核层面，图纸中壳体的板材厚度选取充分考虑了额定工作压力下的承压需求，开孔位置都做了局部补强设计，避免开孔导致的应力集中问题，长期运行下不会出现壳体变形、焊缝开裂的隐患。对于结构设计从业者来说，这套图纸的尺寸标注逻辑、接口排布思路、工艺适配设计都具备较强的参考价值，能够直接借鉴到同类型压力容器壳体的建模与绘图工作中，减少重复设计的工作量，同时规避制造与安装环节常见的干涉、强度不足等问题。
