3mm比例铰接连接接头结构设计

　　这类小尺寸铰接接头，最初的设计出发点是验证桌面级熔融沉积成型设备的最小成型极限，针对小尺寸活动连接结构的成型精度、装配间隙预留做实际落地测试，避免纯理论建模带来的装配干涉、活动卡滞问题。从实际应用场景来看，这类3mm规格的铰接结构，可直接用于微缩机械模型的活动关节、小型教具的可动连接部位、桌面级创意装置的转动副结构，甚至可以作为小载荷电子设备外壳的翻转连接结构使用，替代传统的微型销轴合页，减少额外的紧固件采购与装配工序。

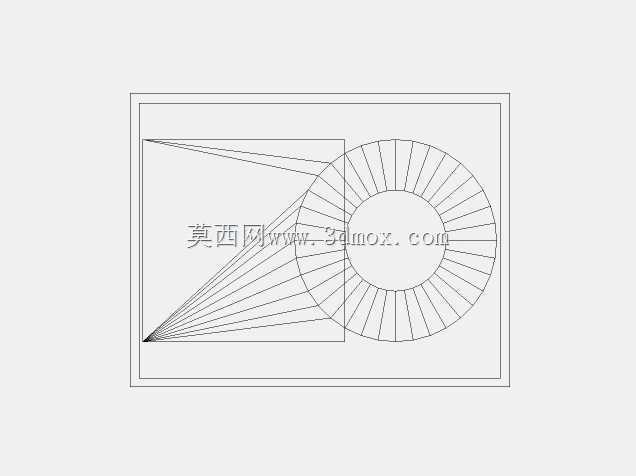

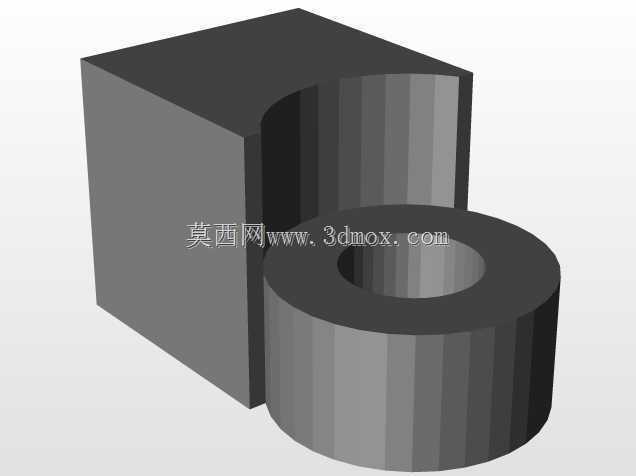

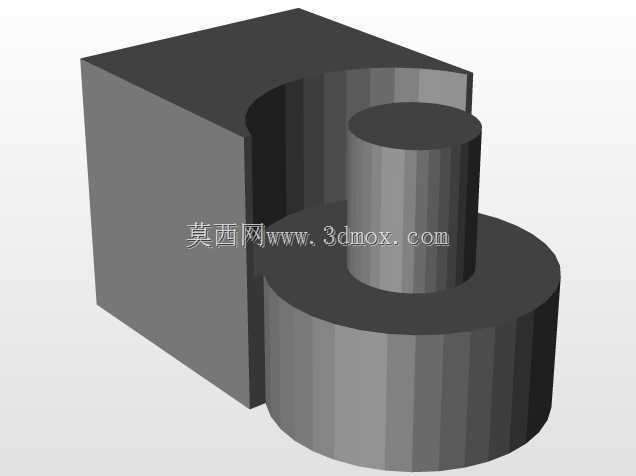

　　结构设计上，采用了一体嵌套的铰接思路，固定端为带半圆弧容纳槽的方块基座，活动端为带圆柱凸台的圆盘结构，圆柱凸台直接卡入基座的半圆弧槽内形成转动副，不需要额外加装销轴，靠打印件本身的尺寸配合实现铰接功能，这种设计最大的优势是减少装配零件数量，对于小尺寸结构来说，避免了微型销轴的装配难度，也消除了销轴脱落导致结构失效的隐患。设计过程中特意将转动配合面做了圆弧面的公差预留，考虑到PLA材料打印过程中的层厚膨胀特性，配合间隙控制在单边0.2mm左右，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现铰接松垮、定位不准的问题。

　　从外形尺寸与安装边界来看，整体结构的外接轮廓控制在极小范围内，固定端方块的平面可以直接通过胶粘或者微型螺丝固定在安装基体上，活动端圆盘的端面预留了平面安装位，可以直接粘接需要实现转动功能的外接部件，整个转动副的转动角度可以达到180度以上，能够满足绝大多数小结构的翻转、转动需求。基座的半圆弧槽深度做了特意加深，圆柱凸台的嵌入长度超过自身直径的二分之一，保证转动过程中不会出现脱开的情况，同时槽口的边缘做了微小的倒角处理，既方便打印完成后活动端的卡入装配，也能避免转动过程中棱边的应力集中导致PLA材料出现脆裂。

　　实际打印验证过程中，针对PLA材料的成型特性，层厚设置在0.37mm时，配合面的阶梯纹不会对转动流畅度造成明显影响，填充密度设置在99%的实心填充时，铰接部位的结构强度可以满足小载荷下的反复转动需求，不会因为多次掰动出现凸台断裂或者槽口开裂的问题。加热床温度控制在合理区间时，基座底部不会出现翘曲变形，保证安装面的平面度，不需要后续做打磨处理就可以直接粘接固定。这类结构的设计思路，本质上是面向小尺寸3D打印场景做的结构优化，跳出了传统金属铰接结构需要销轴、紧固件的设计逻辑，充分利用熔融沉积成型的一体成型优势，把原本需要多个零件装配的铰接结构整合为两个互相嵌套的零件，甚至在调整打印参数、预留合理装配间隙的前提下，可以实现一次性打印完成的免装配铰接结构，进一步减少后处理工序。

　　对于结构设计从业者来说，这类小比例铰接结构的设计参考价值在于，做微缩结构或者3D打印专用结构时，不能直接照搬大尺寸金属结构的设计逻辑，要结合成型工艺的特性做结构简化，充分利用材料本身的特性实现功能，减少不必要的零件数量，同时要提前考虑打印过程中的材料膨胀、层纹影响，在配合面预留合理的公差，避免打印完成后出现装配失败的问题。在实际选型使用时，这类3mm规格的铰接接头适合载荷不超过500g的转动场景，比如微缩模型的关节、小型展示装置的翻转门、创意手办的可动部位，都可以直接套用这类结构，只需要根据实际安装空间调整基座和活动端的外接尺寸，核心的铰接配合结构不需要做改动，就可以保证转动功能的稳定可靠。
