斯科特转向阻尼器叶片安装专用套筒工具

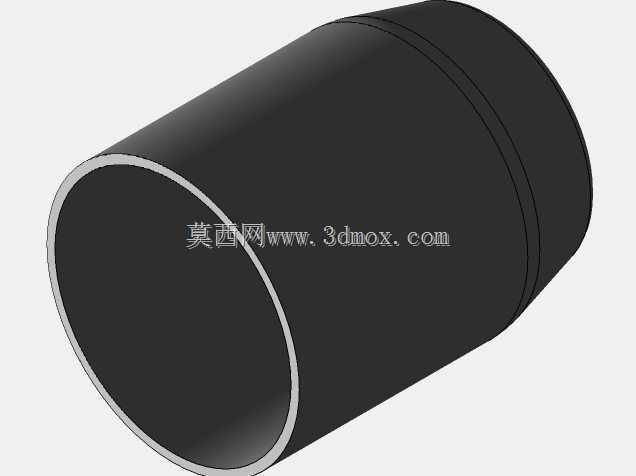

　　在越野摩托车、大排量街车的转向系统维保作业中，Scott转向减振器的叶片回装一直是一线维修人员、改装玩家容易踩坑的环节——减振器芯轴的端部加工有锐边倒角，传统安装方式直接将密封组件连带叶片往轴上推的时候，轴端的锋利边缘很容易刮伤密封件的唇边橡胶，哪怕是肉眼难以察觉的微小划痕，在后续使用中受液压油浸泡、往复转向的交变载荷作用，很快就会出现密封渗漏、阻尼力衰减的问题，轻则导致转向阻尼手感发飘、高速行驶时车头晃动感明显，重则完全失去阻尼效果，影响骑行安全。这款专用套筒工具就是针对这个维保痛点设计的，整体为薄壁圆筒结构，使用时先将套筒套在减振器芯轴的端部，让套筒的内孔完全覆盖住轴端的锐边区域，形成一个光滑的过渡导向面，再把叶片、密封组件顺着套筒的外圆柱面滑入安装位置，全程密封件的唇边不会直接接触轴端的锋利边缘，从根源上避免了安装过程中密封件被刮伤的问题，能大幅降低转向减振器维保后的渗漏概率。从结构设计来看，这款套筒的壁厚控制得非常薄，这是因为Scott转向减振器的叶片内孔与芯轴的配合间隙本身就很小，如果套筒壁做厚了，叶片无法顺利套在套筒外完成导向，过薄的壁厚又会导致套筒刚性不足，套入轴端或者推装叶片的时候容易发生变形，甚至卡在芯轴和叶片之间取不出来。最初尝试用3D打印制作样件的时候，普通FDM工艺打印的薄壁件层间结合力不足，受力后容易出现层裂，而且打印精度有限，套筒的圆柱度很难保证，推装的时候阻力偏大，

　　实际测试下来还是采用金属棒料在车床上车削加工的方案更可靠——用铝棒或者工程塑料棒在车床上一次装夹完成内孔、外圆的加工，能保证内孔与芯轴的间隙配合精度，外圆的表面粗糙度也能控制在合理范围，推装叶片的时候顺滑无卡滞，同时足够的刚性可以承受推装密封件时的轴向力，不会发生变形。尺寸设计上，套筒的内孔直径要比待安装的减振器芯轴外径大0.1mm到0.15mm，这个间隙既能保证套筒可以轻松套在轴端，不会因为加工公差出现卡滞，又不会因为间隙过大导致套筒偏斜，失去导向作用；套筒的外圆直径要比叶片的内孔直径小0.05mm到0.08mm，保证叶片可以顺畅地在套筒外滑动，同时不会因为间隙过大让密封唇边在滑动过程中翻边；套筒的长度要覆盖芯轴端部的锐边区域，

　　同时留出足够的导向长度，一般比芯轴端部长出20mm左右即可，过长会导致工具冗余笨重，过短则无法完全覆盖锐边，起不到保护密封件的作用。套筒的一端做了微小的导入倒角，方便套入芯轴的时候快速对位，另一端没有额外的结构，整个外圆保持光滑连续，没有台阶或者凸起，避免叶片滑动到安装位置时被台阶卡住。实际使用的时候，先把转向减振器的芯轴端部擦拭干净，涂抹少量的液压油作为润滑，将套筒带倒角的一端对准芯轴轻轻推入，直到套筒端面抵住芯轴的轴肩位置，确认套筒完全覆盖住轴端的锐边之后，在套筒外圆也涂抹少量液压油，把叶片、密封件依次套在套筒上，均匀用力往减振器本体方向推送，直到叶片完全到位、卡入对应的安装槽内，再轻轻把套筒从芯轴上拔出来即可，

　　整个安装过程不需要用螺丝刀或者其他工具撬拨密封件，完全靠套筒的光滑导向面完成装配，熟练之后整个过程只需要十几秒，比传统安装方式效率提升很多，而且能完全避免密封件被刮伤的问题。对于经常处理进口摩托车转向减振器维保的维修店来说，这款工具能大幅降低返修率，避免因为密封渗漏导致的二次拆装，也能减少密封件的损耗成本；对于自己动手改装、维保车辆的玩家来说，这款工具结构简单，加工难度低，只需要普通车床就能完成制作，尺寸测量准确的话，自己加工的工具完全能满足使用需求。需要注意的是，不同年款、不同排量的车型搭载的Scott转向减振器芯轴尺寸会有细微差异，制作工具之前一定要准确测量对应车型的芯轴外径、叶片内孔尺寸，不要直接套用通用尺寸，否则会出现套筒套不进去或者间隙过大无法导向的问题；如果采用塑料材质加工，要选择刚性好、耐液压油腐蚀的材料，比如POM或者尼龙，不要用普通的ABS或者PLA，这类材料容易被液压油腐蚀，而且刚性不足，受力容易变形；如果采用铝材质加工，加工完成后要把外圆的毛刺打磨干净，避免残留的毛刺刮伤密封件，表面可以做阳极氧化处理，提升表面硬度和耐磨性，延长工具的使用寿命。在日常存放的时候，要避免套筒被重物挤压导致变形，因为薄壁圆筒一旦发生磕碰变形，圆柱度被破坏，就无法正常套入芯轴，失去导向作用，每次使用之后擦拭干净表面的液压油和污渍，放在工具盒里单独存放即可。
