车载iPhone适配弧形收纳支架结构设计

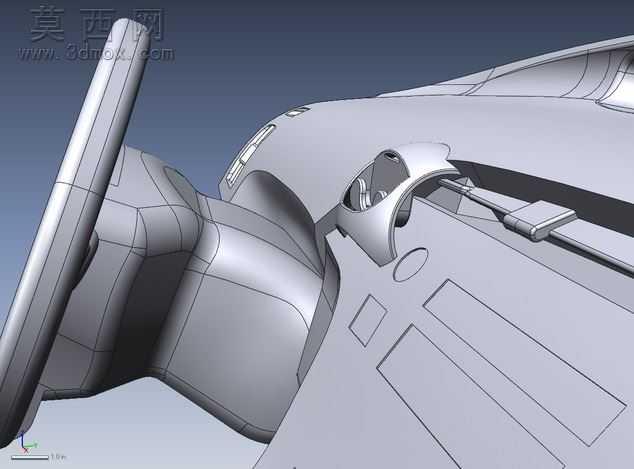

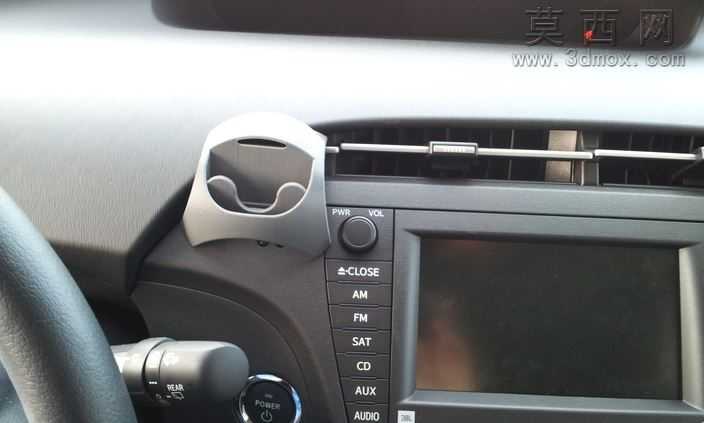

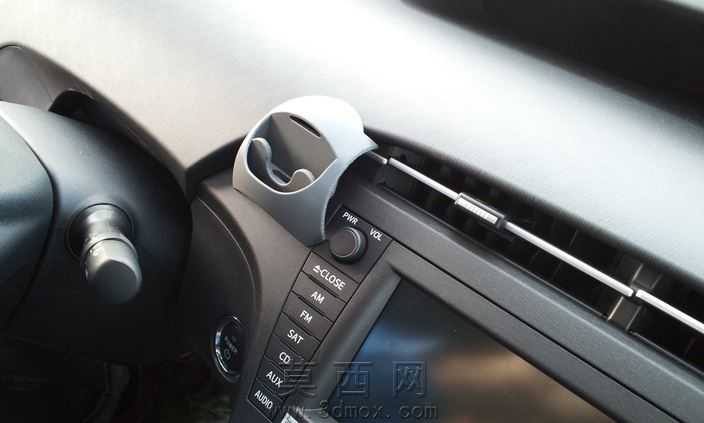

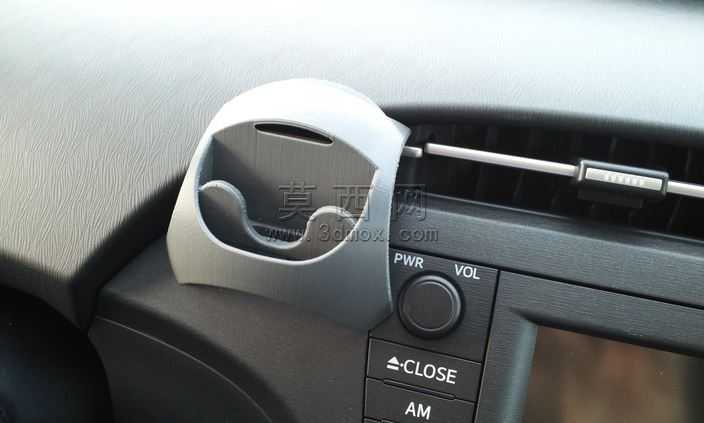

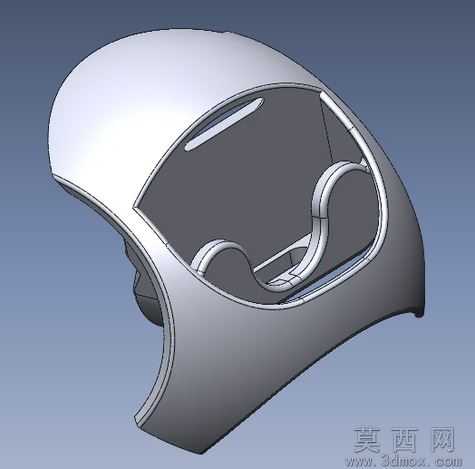

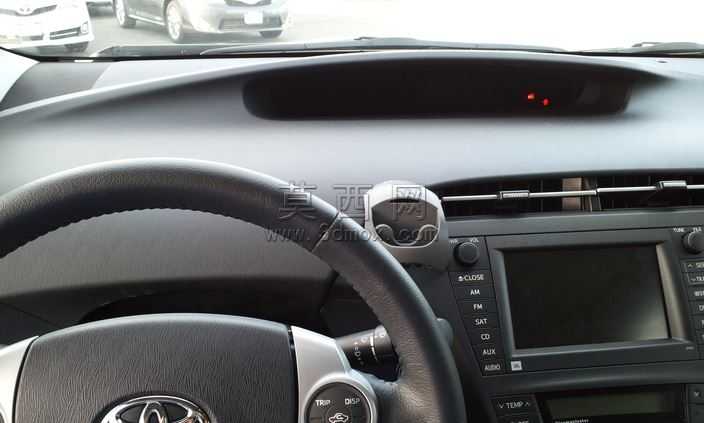

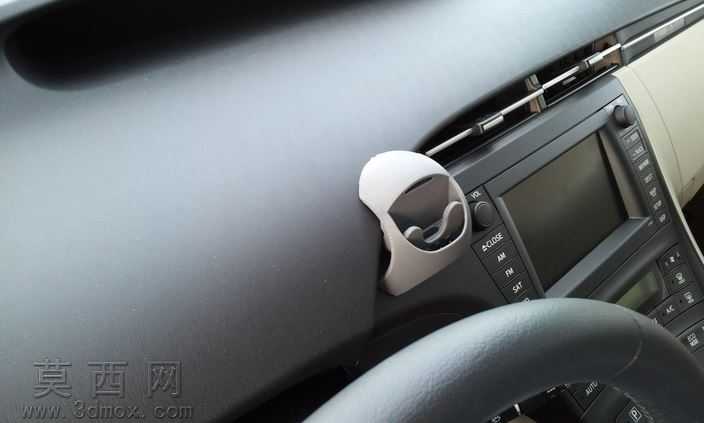

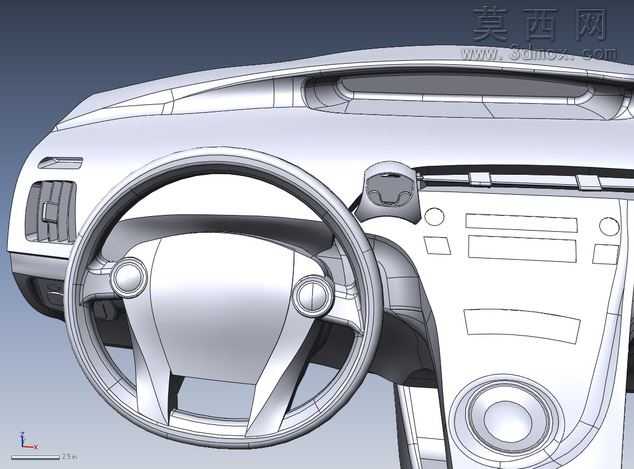

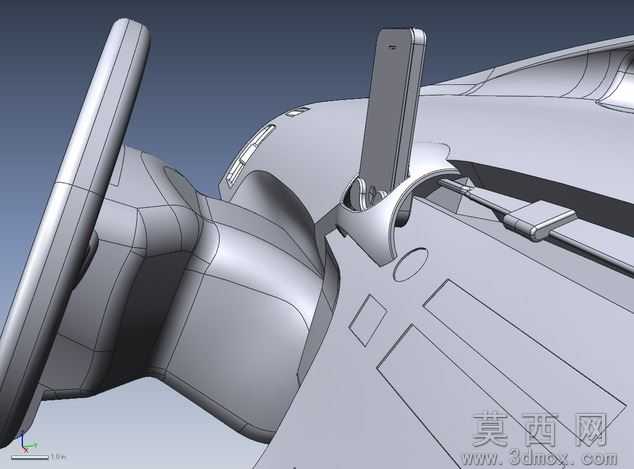

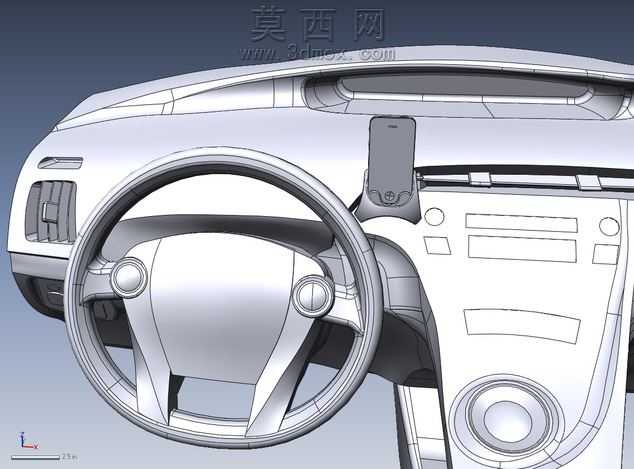

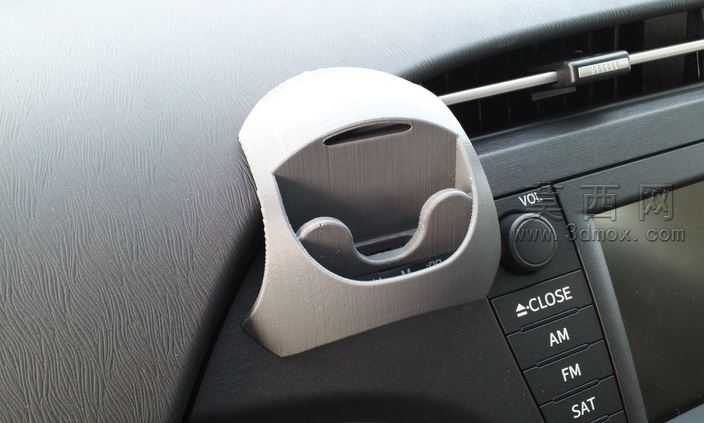

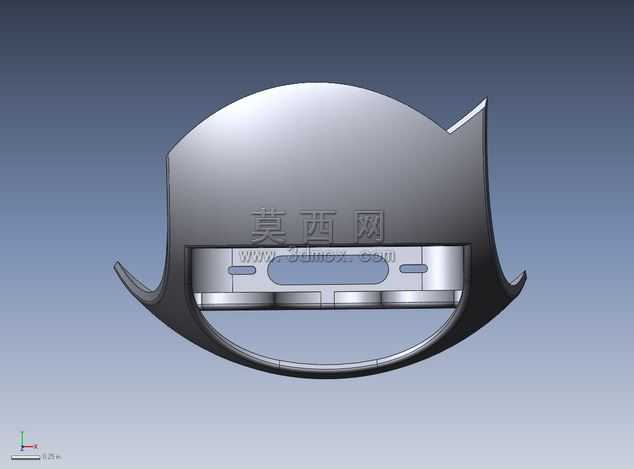

本作品为适配iPhone使用的车载收纳支架三维结构设计，建模过程以基础球体作为初始几何胚体，通过多轮曲面裁剪、曲率调整完成整体轮廓塑造，重点处理了壳体双层划线区域的曲面衔接逻辑，让支架整体呈现流畅的低风阻弧形外观，避免突出造型在车内使用时产生突兀感、占用过多驾乘空间。建模阶段优先构建外表面连续G2曲率曲面，保证壳体外表面顺滑无折棱，再通过等距偏移生成均匀壁厚的壳体结构，针对iPhone放置区域做了内凹限位曲面设计，两侧设置弧形承托筋位，能够贴合手机侧边弧度，放置时可稳定承托设备，避免行车过程中设备滑落。壳体上方预留长条形走线开槽，可适配充电线材穿过，方便手机放置时连接车载充电线路，不会出现线材挤压弯折的问题。整体结构做了薄壁轻量化处理，在保证壳体结构强度的前提下控制整体厚度，边缘位置全部做圆角过渡处理，无尖锐棱角，避免安装使用过程中剐蹭内饰或者划伤手机表面。设计过程中反复调整曲面破折位置的衔接关系，让支架的安装贴合面能够适配车内仪表台的弧形曲面，安装后不会出现翘边、贴合不牢的问题，同时预留的结构空间不会遮挡车内仪表盘的显示区域，不会影响驾乘人员查看车辆仪表信息。材质渲染阶段模拟了哑光磨砂硬质塑料的质感，表面设置细微的颗粒纹理，既提升触感也能避免放置手机时产生划痕，整体色调选用低饱和度的银灰色，能够适配多数车型的内饰风格，不会因色彩过于鲜艳干扰驾驶视线。结构设计上未设置多余冗余部件，整体为一体化壳体结构，减少后续生产的装配工序，降低量产成本，承托筋位的厚度经过反复校核，既保证足够的支撑强度，也不会过度夹持手机造成按键挤压。
