抛物面接收天线钣金结构三维建模

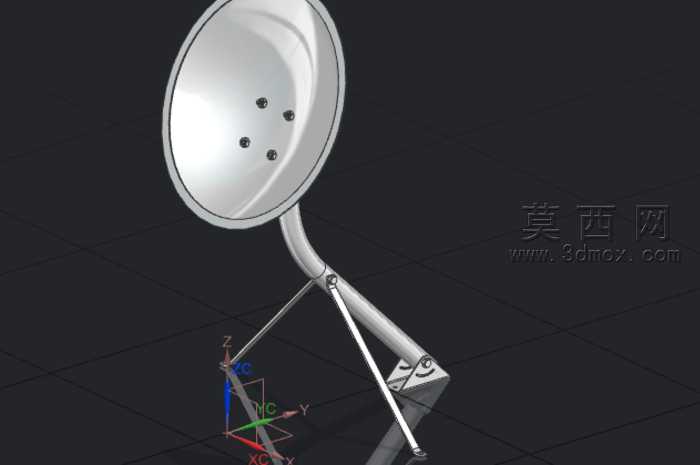

本模型为抛物面接收天线的完整钣金结构三维建模成果，建模过程依托NX钣金模块完成全流程参数化设计，从结构功能逻辑出发拆解天线各组成部分，还原真实产品的装配关系与工艺特性。模型核心的抛物面反射面采用钣金放样成型思路构建，先通过精准的抛物曲线方程绘制反射面母线轮廓，再通过回转、薄壁抽壳指令生成基础曲面，后续添加反射面背部的安装凸台与定位孔特征，四个均匀分布的安装孔严格遵循对称排布原则，匹配实际馈源组件的安装尺寸公差，反射面边缘做卷边强化处理，还原钣金加工中的折边加固工艺，避免薄壁结构出现形变问题。连接反射面与底座的俯仰调节支架采用钣金折弯与实体建模结合的方式制作，弯曲的支撑臂先绘制空间扫掠路径，通过扫掠指令生成杆状结构后添加铰接安装孔，铰接位置预留合理的转动间隙，还原天线俯仰角度调节的功能特性，两根斜向支撑拉杆采用圆钢类特征构建，两端分别与反射面背部、底座做铰接约束，形成稳定的三角支撑结构，保障天线安装后的结构稳定性。底部安装底座采用钣金折弯成型的三角支座结构，底座板面预先加工安装固定孔与支撑臂连接孔，所有折弯位置的圆角参数严格匹配钣金加工的最小折弯半径要求，避免出现工艺无法实现的尖锐折弯结构。材质渲染阶段，反射面赋予高反光金属材质，模拟实际产品的铝合金抛光或镀锌表面质感，支撑结构与底座赋予哑光金属漆材质，区分不同部件的表面处理工艺，场景内添加三维坐标系标识明确模型的装配基准方向，整体模型所有特征均做参数化关联，修改关键尺寸即可快速调整天线的口径、支撑高度、调节角度等核心参数，可直接用于通讯设备结构设计参考、钣金加工工艺拆解、教学演示等场景，完整还原了小型抛物面天线从结构设计到工艺落地的全流程建模逻辑，各部件间无干涉问题，装配关系清晰可追溯。
