腋拐配套杯架辅助支撑结构设计

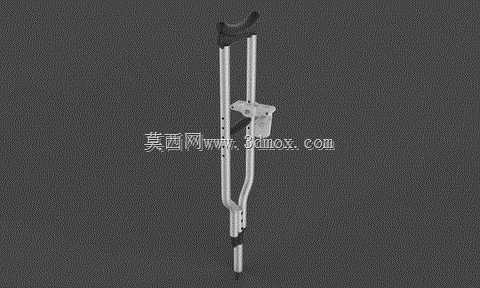

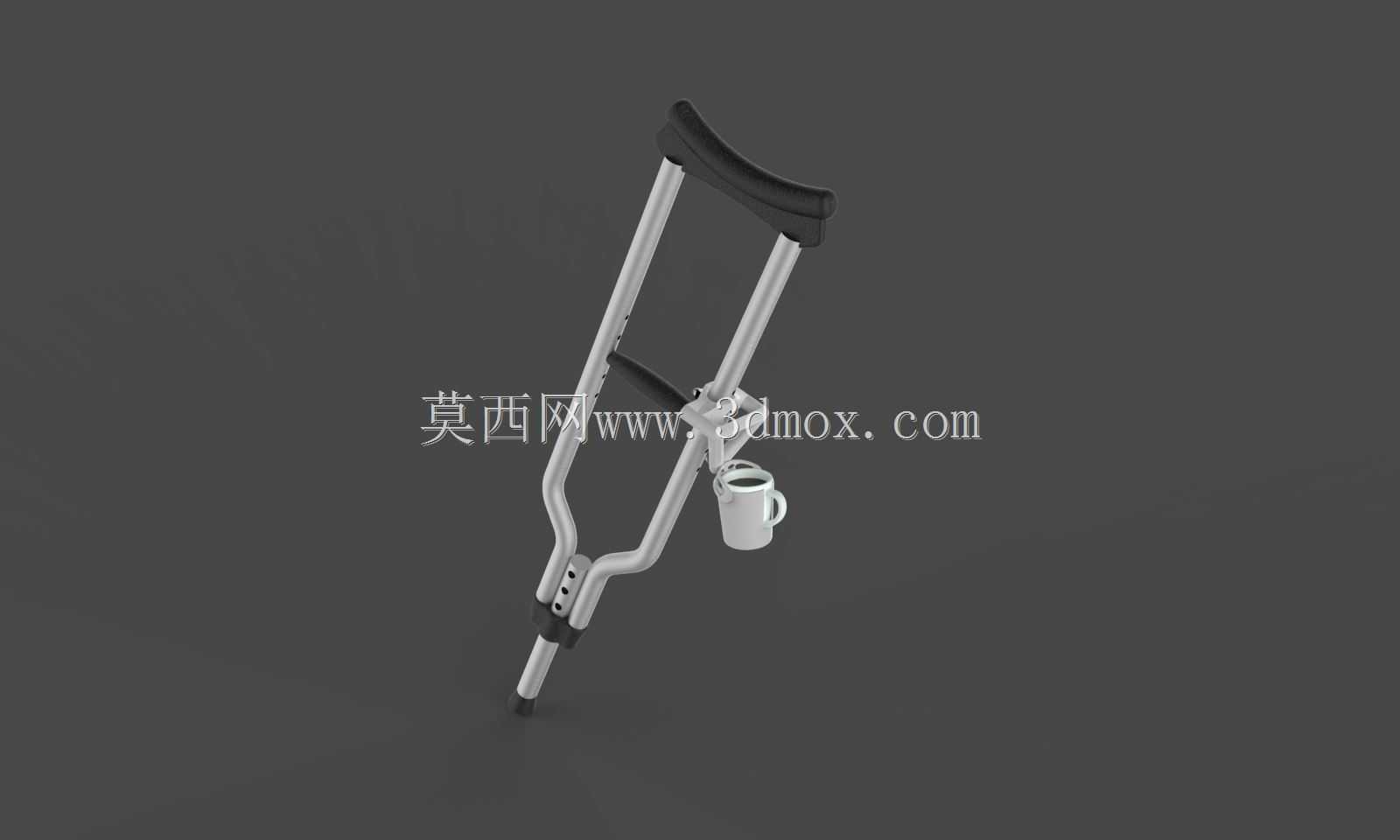

　　这款腋拐配套杯架结构，主要面向下肢行动障碍人群日常出行的置物需求设计，适配常规管径的铝合金腋拐主杆安装，解决使用者持拐时无法同时携带水杯的实际痛点。在日常康复出行、户外短距离移动场景中，使用者双手需要分别控制两侧腋拐维持身体平衡，腾不出手携带水杯，以往多选择将水杯放入背包或随身袋中，取用不便，还容易因身体倾斜导致水杯倾洒，这款杯架的设计正是针对这一实际使用缺口开发。

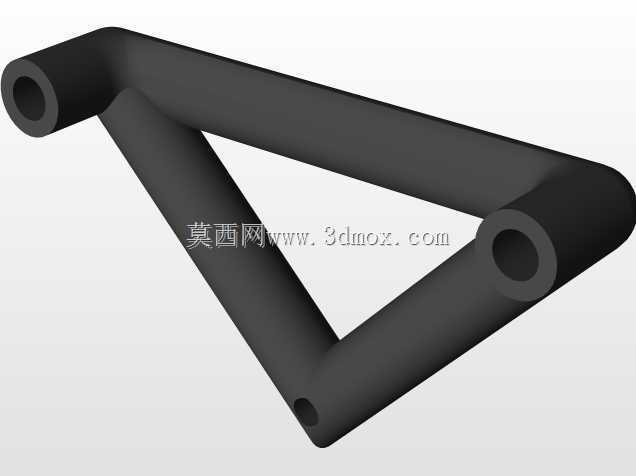

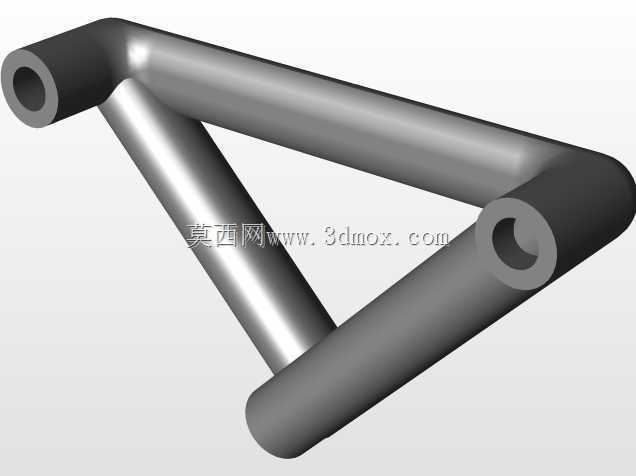

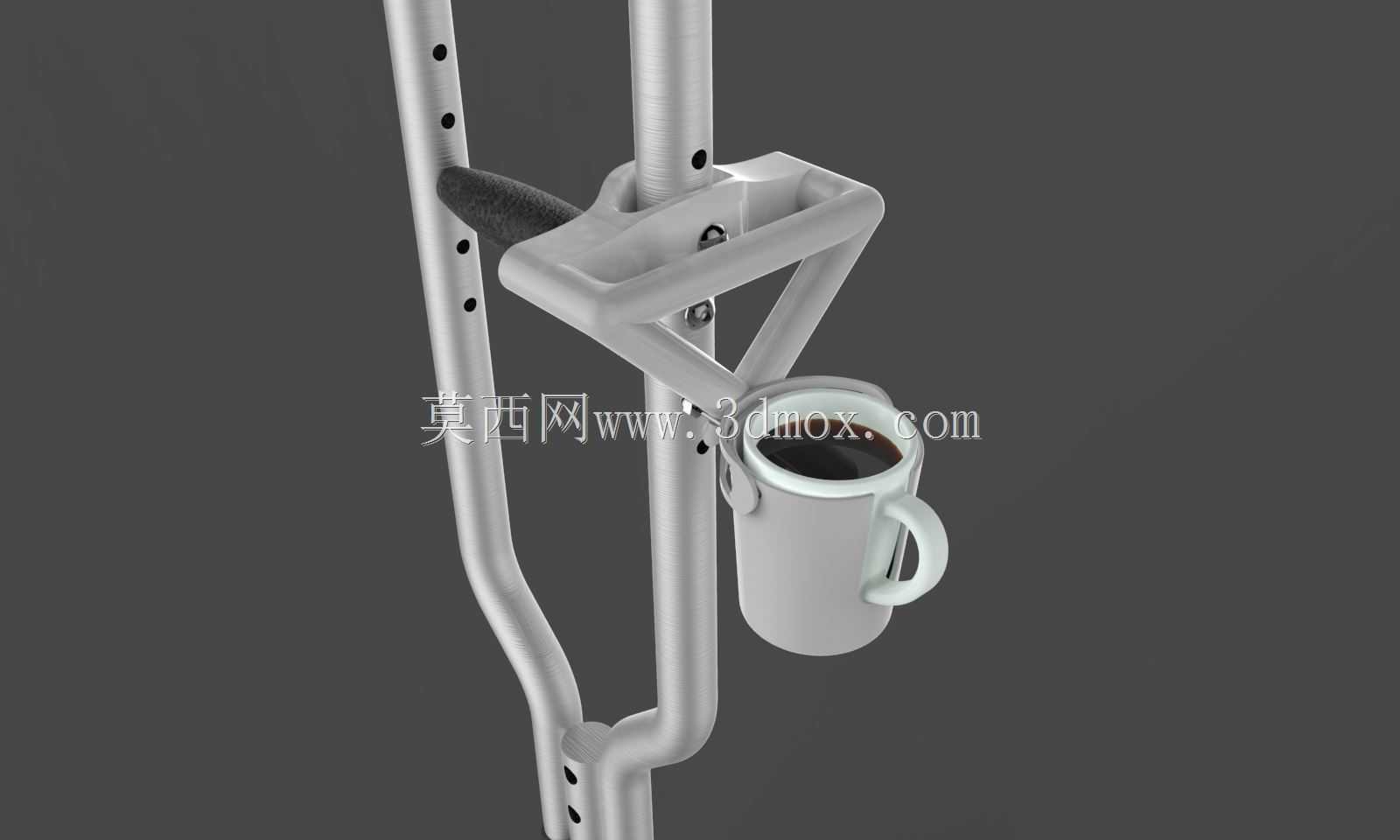

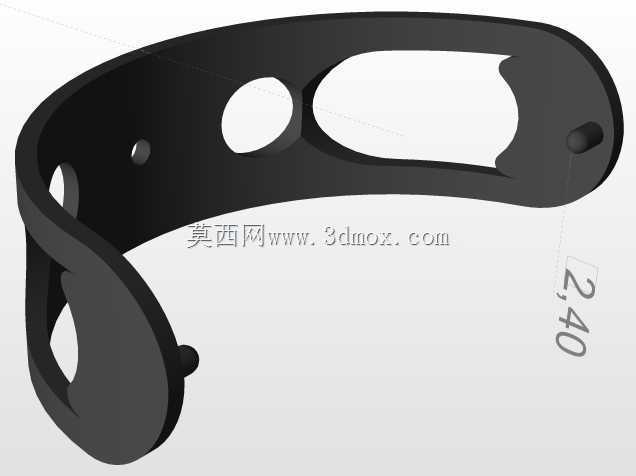

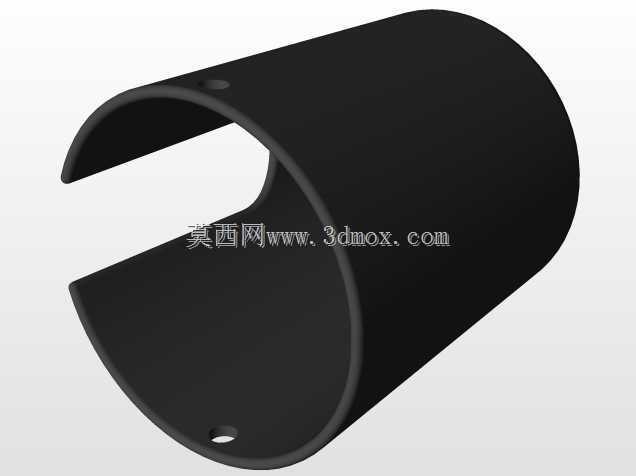

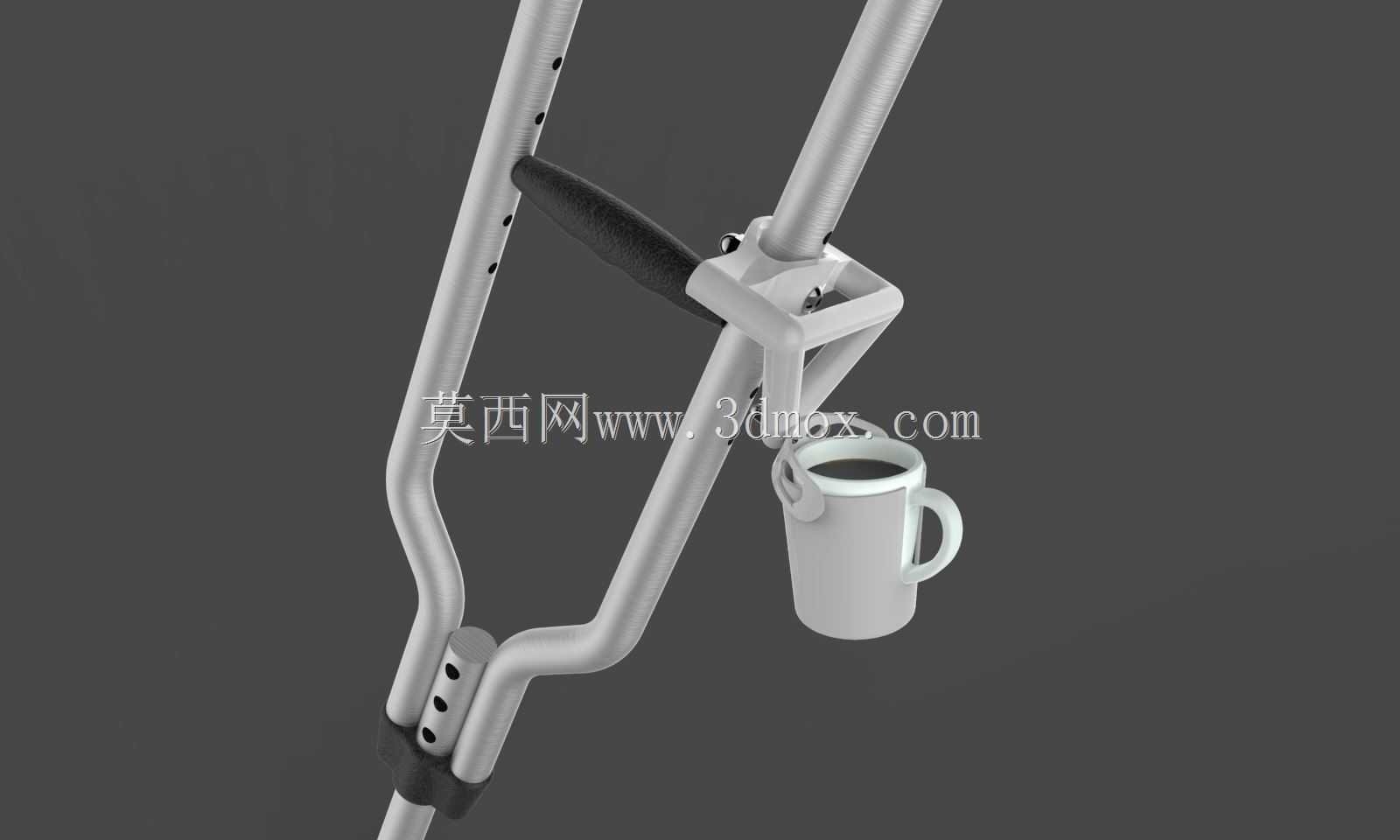

　　从结构设计逻辑来看，整个杯架采用三角支撑框架作为主体受力结构，三角结构的两个连接端通过快装卡扣固定在腋拐的两根平行竖杆上，卡扣内侧设置防滑橡胶垫层，既可以避免安装时刮花腋拐表面的阳极氧化层，也能在使用者行走过程中抵消腋拐传递的振动，防止杯架出现滑移、松脱的问题。杯架的承托筒采用敞口式设计，筒体内径适配市面主流的直身马克杯、便携保温杯尺寸，筒壁预留1.2mm的弹性变形余量，即使杯身外径存在小幅偏差也能顺利放入，承托筒底部设置直径3mm的沥水通孔，避免杯底残留的积水在筒内积存滋生细菌。承托筒侧面预留弧形缺口，刚好适配水杯把手的放置位置，放入水杯时无需刻意调整角度，把手顺着缺口自然垂下，拿取时可以直接握住把手向上提取，动作幅度小，不会干扰使用者持拐的平衡姿态。

　　安装边界方面，这款杯架适配的腋拐竖杆中心距范围为45mm-65mm，覆盖绝大多数常规成人款腋拐的杆距参数，卡扣的锁紧行程可以通过侧面的手拧蝶形螺栓调节，无需额外工具即可完成安装与拆卸，整个杯架安装完成后向腋拐外侧的突出距离为82mm，不会在使用者行进过程中磕碰腿部、门框或是周边障碍物。三角支撑框架的杆件采用空心薄壁结构设计，在保证结构强度的前提下尽可能降低自重，整套配件总重量控制在75g以内，不会给腋拐增加过多额外负载，避免使用者长时间持拐行进时增加手臂负担。框架与承托筒的连接位置设置了2组加强筋，分别对应水杯放入后的重力传导路径，当杯内装满500ml饮用水时，加强筋可以分散承托筒传递的载荷，避免长期使用后连接位置出现疲劳断裂。

　　实际使用场景中，这款杯架除了放置水杯之外，也可以临时放置折叠雨伞、小型手电等直径适配的随身物品，拓展了配件的使用范围。设计过程中特意规避了突出的棱角结构，所有杆件的边缘都做了R2mm的圆角处理，避免使用者在调整拐杖位置、或是意外磕碰时被锐边划伤。卡扣的锁紧力度经过反复调试，既不会因为振动松脱，也不会因为锁得过紧导致竖杆出现局部变形，适配壁厚1.2mm-2mm的铝合金、不锈钢材质腋拐竖杆，不需要对原有腋拐做任何打孔、焊接改造，不会破坏腋拐本身的结构强度，安装后也不会影响腋拐原有高度调节功能的正常使用。

　　从受力角度验证，当使用者以正常步速行进时，腋拐会承受来自地面的周期性冲击载荷，杯架的三角支撑结构可以将冲击载荷分散到两根竖杆上，避免单点受力过大，经过1000次模拟行走振动测试后，杯架的滑移量小于1mm，承托筒没有出现变形、开裂的问题，完全满足日常使用的强度要求。承托筒的深度设计为110mm，水杯放入后有足够的包裹深度，即使在上下坡、路面不平整的场景下，水杯也不会从筒内滑落，同时深度不会过深导致矮款水杯放入后难以取出。整个结构没有复杂的活动部件，日常清洁时直接用湿布擦拭即可，没有容易积灰的死角，维护成本极低。
