单体式文丘里淋浴供水喷头结构设计

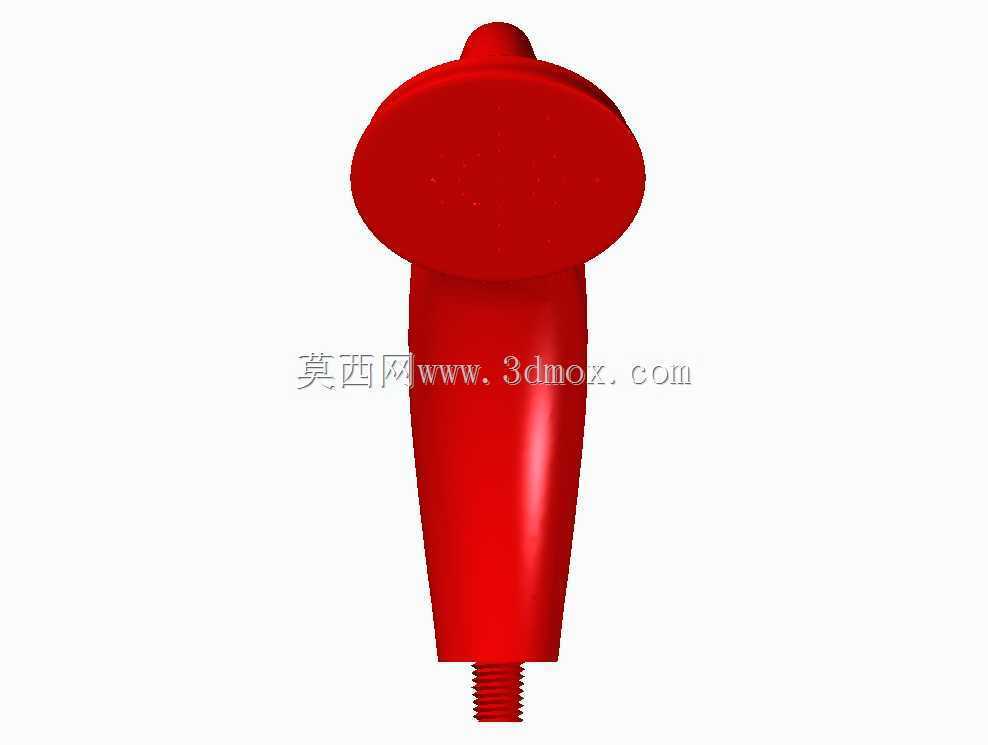

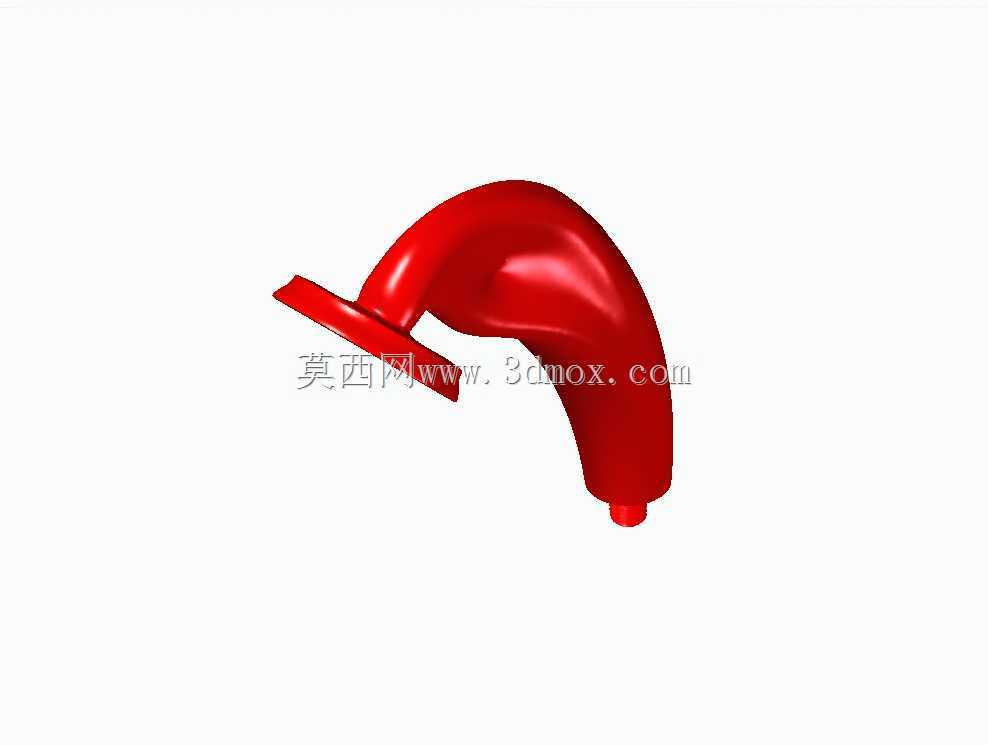

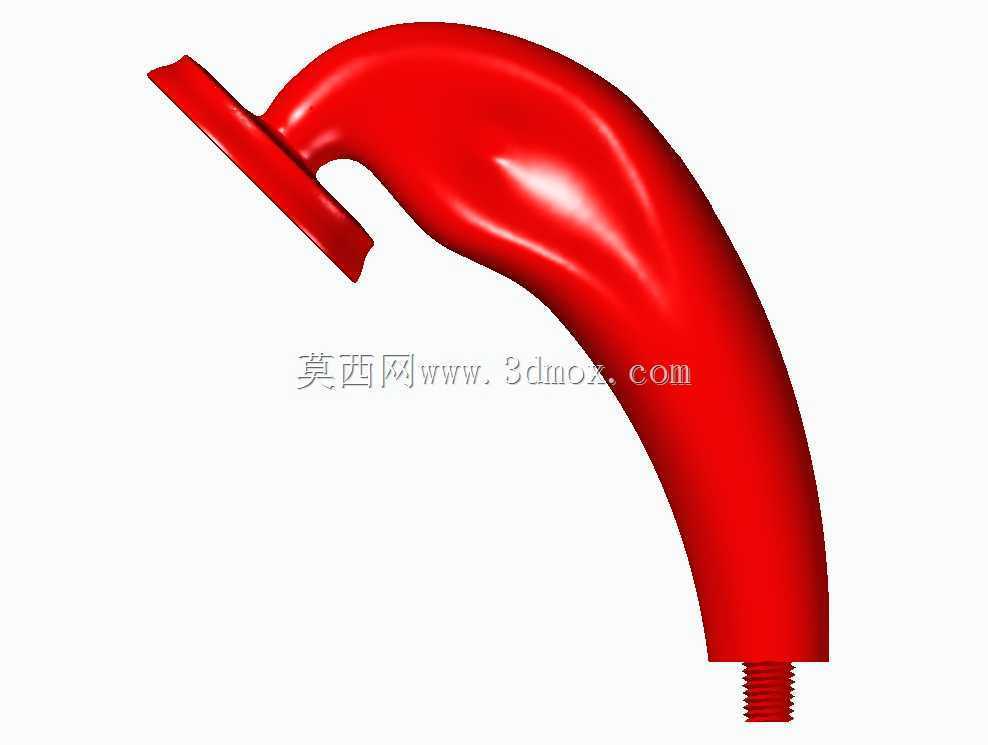

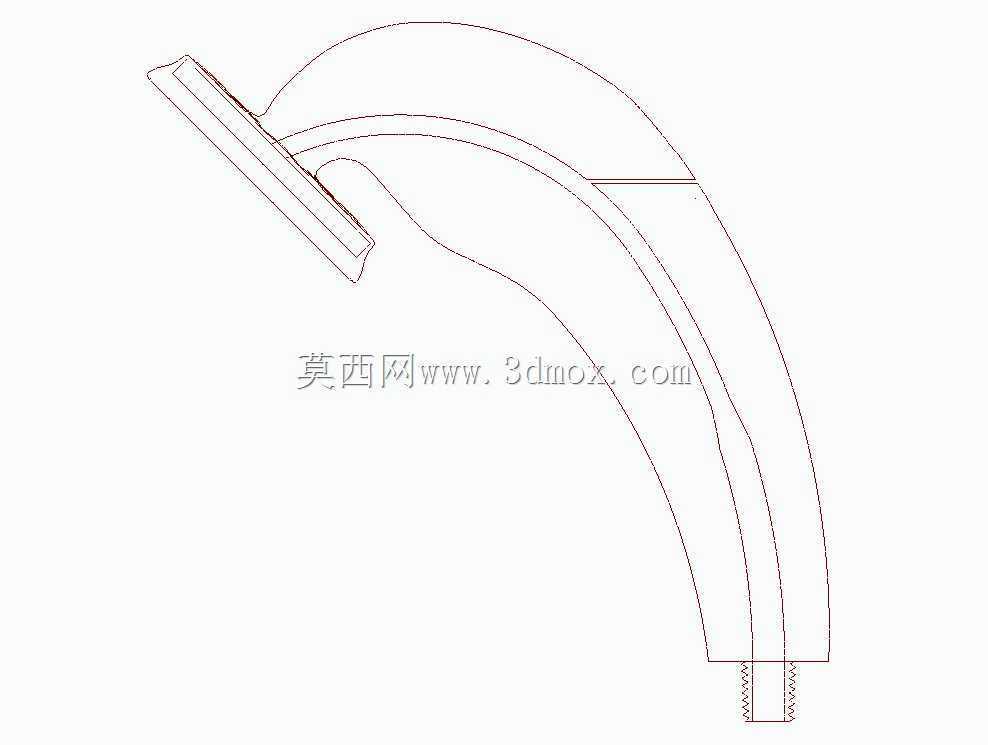

　　在民用卫浴供水、商用洗浴供水系统的管路末端布设场景中，这类文丘里结构的淋浴喷头承担着水流增压、气水混合提升出水触感的核心作用，和常规直出式淋浴头不同，文丘里结构的引入不需要额外增加供水压力，仅依靠管路内部水流通过缩颈段时形成的负压卷吸空气，就能在同等供水压下实现更柔和且覆盖范围更广的出水效果，避免高压直喷带来的刺痛感，同时能在一定程度上降低实际水耗，适配高层住宅供水压力不足、公共浴室集中供水压力波动大的实际使用场景。从结构设计逻辑来看，整个喷头采用一体化弯管构型，进水端设置带安装孔的法兰式连接边，能够直接和墙面预埋的供水管道出水端通过紧固件压合密封，不需要额外转接接头，减少了管路连接点的渗漏风险；弯管段的曲率经过流体仿真校核，

　　既保证水流转向过程中不会形成明显的涡流区造成压损，也能让出水方向自然倾斜向下，匹配人体站立淋浴时的出水覆盖角度，不需要额外调整万向接头就能对准人体洗浴区域。文丘里的缩径段设置在弯管转向后的直段位置，进水端流道截面逐步收窄，将水流流速提升至设计阈值，在缩径段侧壁预留的进气孔能够在水流高速通过时形成稳定负压，将外部空气均匀卷入水流中，形成气水混合的泡状流出水，出水端的短直段则起到稳流作用，避免气水混合后水流发散喷溅，保证出水形态的一致性。安装边界方面，进水法兰的安装孔位间距匹配常规家装墙面供水接头的标准孔距，不需要对预埋管路进行二次改造就能直接替换原有普通淋浴喷头；弯管的外伸长度控制在合理范围，既不会因为外伸过短导致出水过于贴近墙面，

　　洗浴时肢体容易磕碰墙面，也不会因为外伸过长导致受力力矩过大，长期使用后连接部位出现松动渗漏。整个流道内壁做了顺滑过渡处理，没有直角突变或者台阶结构，能够减少水流中的杂质在流道内沉积堵塞，降低长期使用后的维护频次；外壁的圆弧过渡没有尖锐棱角，安装和日常使用过程中不会磕碰划伤人体，适配卫浴场景的安全使用要求。在结构强度校核上，整个部件的壁厚按照常规供水系统1.6MPa的额定工作压力做冗余设计，能够承受短时水锤冲击带来的压力波动，不会出现管壁开裂或者连接部位变形的问题；进气孔的位置设置在水流负压区的稳定段，不会因为水压波动出现水从进气孔反溢的问题，同时进气孔的孔径经过匹配设计，既保证足够的空气卷入量实现出水柔化，

　　也不会因为进气量过大导致出水断流或者喷溅。和市面上常见的多出水孔淋浴面板不同，这种单体式文丘里结构没有密集的细小出水孔，不会因为水中的水垢或者杂质堵塞出水孔造成出水偏斜，日常维护只需要定期擦拭外壁即可，不需要用针疏通出水孔，长期使用的维护成本更低。在实际选型适配中，这种结构的喷头既可以用于家庭卫生间的淋浴系统，也可以用于酒店、公共浴室、健身房洗浴区的集中供水系统，对供水水质的适应性更强，在硬水区域使用也能保持较长时间的稳定出水状态，不会因为水垢堆积快速丧失出水性能。建模过程中对整个流道的曲率、缩径比、法兰安装面的平面度都做了参数化控制，设计人员可以根据不同的供水压力场景调整缩径段的截面尺寸，匹配不同的出水流量要求，也可以调整弯管的曲率角度适配不同的安装空间需求，整个结构没有复杂的装配件，一体化成型的工艺性更好，适合采用注塑或者金属铸造工艺批量生产，生产过程中的成品率更高，单件生产成本也更可控。
