户外铺装用波浪纹铝制装饰地板

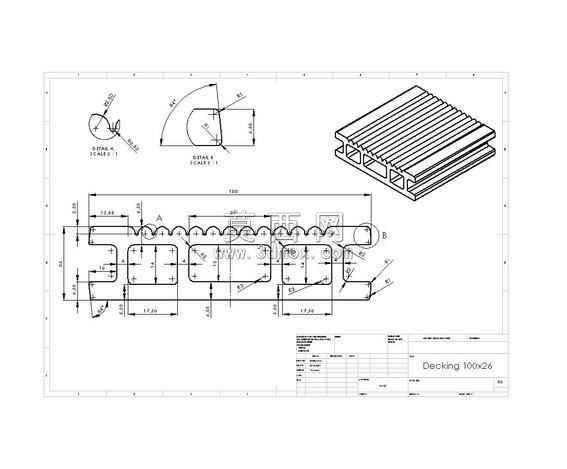

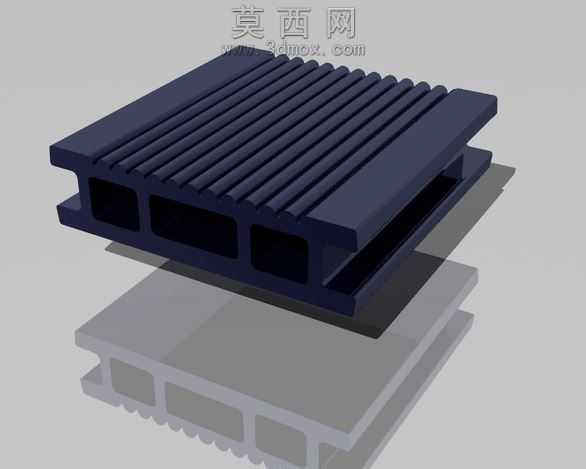

本作品为户外铺装场景设计的装饰地板三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于户外使用的承重、排水、防滑需求梳理核心设计逻辑：整体采用中空多腔铝型材结构，在保证结构强度的同时大幅降低构件自重，适配户外架空铺装的安装需求。建模过程中先绘制截面草图，精准定位内部支撑肋的排布位置，将支撑肋设置为等间距均匀分布，确保受力时应力能够均匀传导，避免局部应力集中导致的构件变形；上表面设计为连续波浪形防滑纹理，草图阶段通过圆弧相切约束完成波浪轮廓的顺滑过渡，拉伸成型后既可以提升行走时的摩擦力，避免雨天湿滑打滑，又能引导表面积水快速顺着纹理坡度流向两侧排水间隙，解决户外铺装积水的痛点。模型两端设计有凹凸拼接卡扣结构，通过拉伸切除与凸台拉伸命令完成卡扣的精准建模，卡扣尺寸经过参数化校验，确保多块地板拼接时能够实现无缝卡合，安装时无需额外连接件即可完成快速铺装，同时预留均匀的热胀冷缩间隙，适配户外温差变化带来的型材形变，避免高温起拱、低温拉裂的问题。渲染阶段赋予模型哑光磨砂铝合金材质，还原铝型材户外使用的真实质感，同时对边角位置做倒圆角处理，避免安装与使用过程中尖锐边角划伤人员，所有结构尺寸均参考工程图标注完成参数匹配，截面轮廓、端部结构、纹理尺寸与二维工程图完全对应，模型可直接导出工程图用于生产开模，也可导入装配环境完成户外铺装场景的整体排布验证，中空腔体结构还可预留穿线空间，适配户外景观的灯光、弱电线路铺设需求，兼顾实用性与装饰性。
