中空夹层式装饰板材三维结构设计

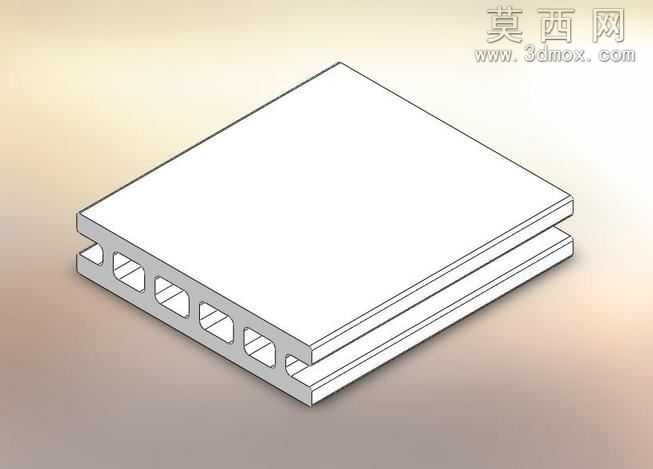

本作品为中空夹层式装饰板材的三维参数化模型，建模过程以SolidWorks为核心工具，采用自底向上的建模思路完成整体结构搭建。首先通过草图绘制确定板材的外轮廓尺寸，以矩形为基础轮廓，精准约束长宽比例与板材整体厚度参数，保证基础外形的规整性。随后针对板材侧边的中空腔体结构，采用拉伸切除命令完成等距排布的矩形空腔建模，腔体之间的肋板厚度均匀一致，通过线性阵列命令快速完成多组腔体的批量生成，确保所有腔体尺寸统一、排布间距相等，既保证建模效率，也避免手动绘制带来的尺寸误差。上下两层表层板材采用薄壁拉伸特征生成，表层厚度均匀，与中间带空腔的芯层通过装配约束完成精准贴合，两层板材之间预留均匀的夹层间隙，整体结构呈现对称式布局。建模过程中对所有特征添加完整的尺寸约束与几何约束，所有参数均可根据实际使用需求进行调整，方便后续衍生不同规格的同类型板材模型。材质设定上，默认赋予板材哑光白色硬质PVC材质，通过外观编辑器调整材质的粗糙度与反光度，模拟真实装饰板材的哑光质感，渲染阶段采用柔和的环境光打光，避免过强的反光遮挡结构细节，清晰展现板材的中空夹层结构特征。该结构设计充分考虑轻质化需求，中空腔体的设计在保证板材整体结构强度的同时，大幅降低板材自身重量，同时中空结构还可提升板材的隔音、隔热性能，夹层间隙也可预留走线空间，适配室内装饰、装配式装修等多种使用场景。建模完成后对模型进行干涉检查，确认各部分结构无重叠、无干涉，所有边线过渡顺滑无尖锐毛刺，整体结构符合实际生产加工的工艺要求，可直接用于后续的工程图生成、有限元结构受力分析，也可作为装配式建材设计的基础参考模型使用。
