杜比全景声高频扬声器声向优化导波结构

　　做家用全景声系统搭建的工程人员大多遇到过这类痛点：顶置声道的安装受限于装修条件，无法在天花顶面开孔部署扬声器，只能依靠落地式主箱、书架箱的高频单元向上辐射声波，经天花反射形成模拟的天空声道听感，但常规高频单元的声波指向性过宽，大量声波直接向听音位正面辐射，真正抵达天花反射面的声能占比不足，导致天空声道的方位感模糊、结像飘忽，甚至和正面声道的声像串扰，破坏全景声的空间沉浸感。这款导波结构就是针对这一实际工程问题开发的配套声学配件，适配常规尺寸的锥盆/球顶高频扬声器单元，不需要改动原有音箱的箱体结构、分频电路，仅需要加装在高频单元的出声端面，即可完成声波指向性的调整。

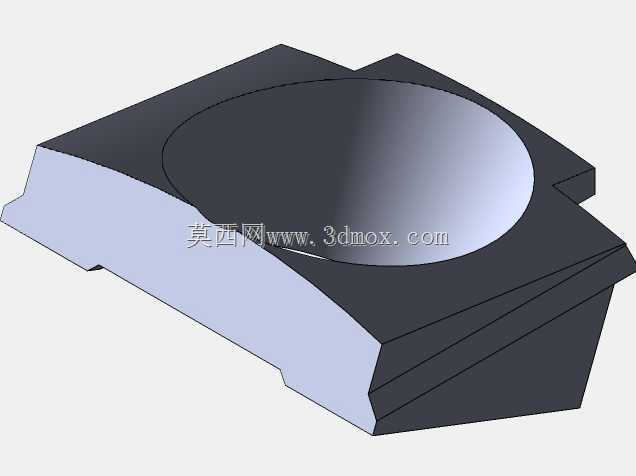

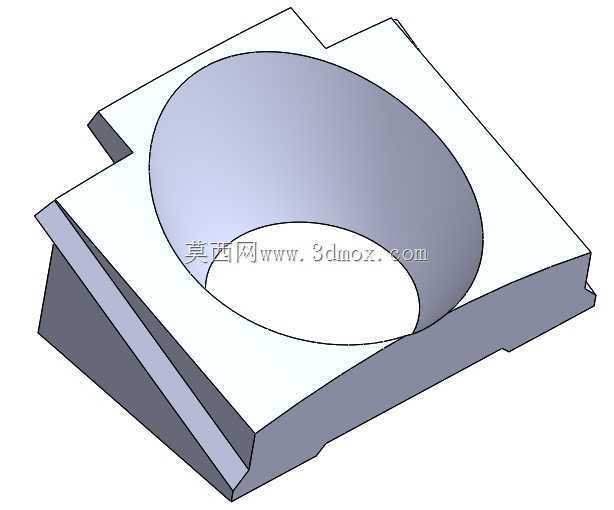

　　从结构设计逻辑来看，这款导波结构没有采用常规号角的指数曲面扩张结构，而是采用了带多段阶梯式导声槽的楔形腔体，出声端面带有预设角度的倾斜面，倾斜角度经过反复的声学校准，刚好对应常规2.4-2.8米层高的住宅天花反射路径，确保高频声波经导波结构约束后，主辐射方向垂直指向听音位正上方的天花区域，减少向听音位正面、侧方的无效声能扩散。导波结构的内壁做了微纹理消声处理，避免声波在腔体内形成驻波反射，导致高频段出现峰谷失真，影响听感的顺滑度。

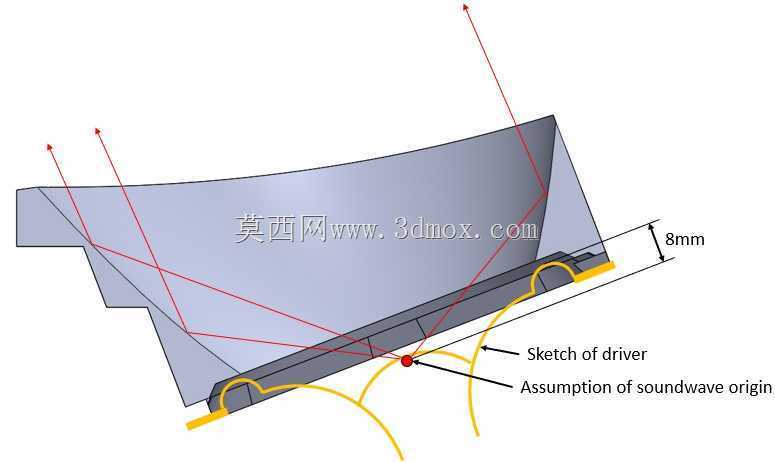

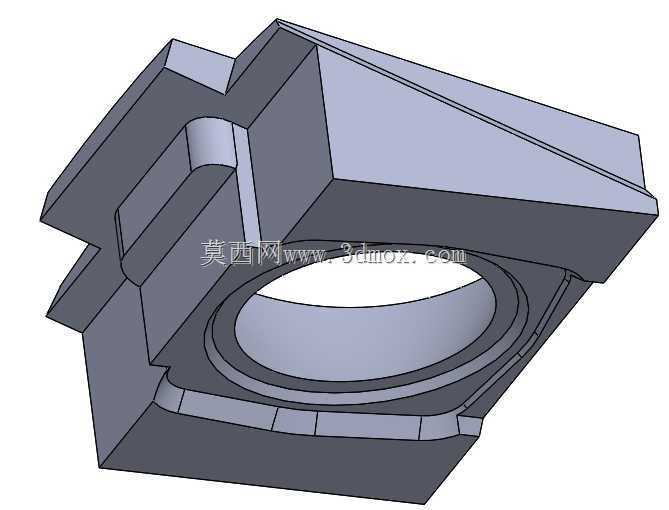

　　在安装边界的适配设计上，这款导波结构的安装基面做了适配常规高频单元的安装沉台，沉台深度控制在8毫米，刚好卡在高频单元的出声端面外缘，不会接触到单元的振膜与悬边，避免影响单元的正常振动，也不会额外增加单元的安装负载。整体结构的外轮廓做了窄边处理，安装后突出箱体表面的厚度控制在15毫米以内，不会过度破坏原有音箱的外观协调性，甚至可以隐藏在音箱的网罩后方，完全不影响原有设备的外观完整性，不需要对音箱外观做破坏性改装。

　　从实际应用场景的适配性来看，这款结构不仅适配家用客厅的全景声系统搭建，也适用于小型私人影音室、桌面近场监听系统的高频声向调整，尤其是在桌面近场使用场景下，常规高频单元的轴向声压过高，容易导致长时间听音的听觉疲劳，加装该导波结构后，部分高频声能经天花反射后再抵达听音位，有效降低了轴向直达声的声压级，同时保留了高频的延伸感，让听感更自然宽松。

　　在功能特性的细节设计上，导波结构的出声槽做了分段式的路径划分，不同频段的高频声波会经对应深度的导声槽导出，避免不同频率的声波在导波口出现干涉抵消，保证10kHz-20kHz的高频段频响曲线偏差控制在±2dB以内，不会因为加装导波结构导致高频出现明显的衰减或者峰谷。结构的材质选用了低谐振的硬质工程塑料，壁厚控制在2毫米，既保证了结构强度，避免大音量下结构自身产生谐振染色，也控制了整体重量，不会因为加装配件导致高频单元的安装固定件出现负载过大的问题。

　　实际调试过程中需要注意，该导波结构的最佳安装位置是高频单元出声端面的正中心，倾斜面朝向天花方向，安装时需要确保导波结构和单元端面之间没有明显缝隙，避免声波从缝隙处泄漏影响指向性调整效果。针对不同层高的使用场景，不需要调整导波结构的安装角度，只需要微调音箱的向后倾斜角度，即可让主辐射声束准确对准天花反射点，调试门槛远低于常规的外置号角配件，不需要专业的声学测量设备也能完成基础调试，适合普通影音爱好者和小型工程商快速部署使用。
