适配GepRC优雅KHX框架的NEO-M8N GPS安装支架

　　在小型多旋翼无人机的装机调试过程中，GPS模块的安装定位一直是影响飞行稳定性的关键细节，尤其是采用GepRC Elegant系列KHX框架的机型，原厂预留的安装空间紧凑，常规通用GPS支架要么无法匹配安装孔位，要么安装后模块突出过多影响整机重心，甚至在飞行过程中出现共振干扰信号接收的问题。这款适配NEO-M8N模块的GPS安装支架，就是针对该款机架的安装边界做的定向适配设计，从结构根源上解决了通用配件的适配痛点。

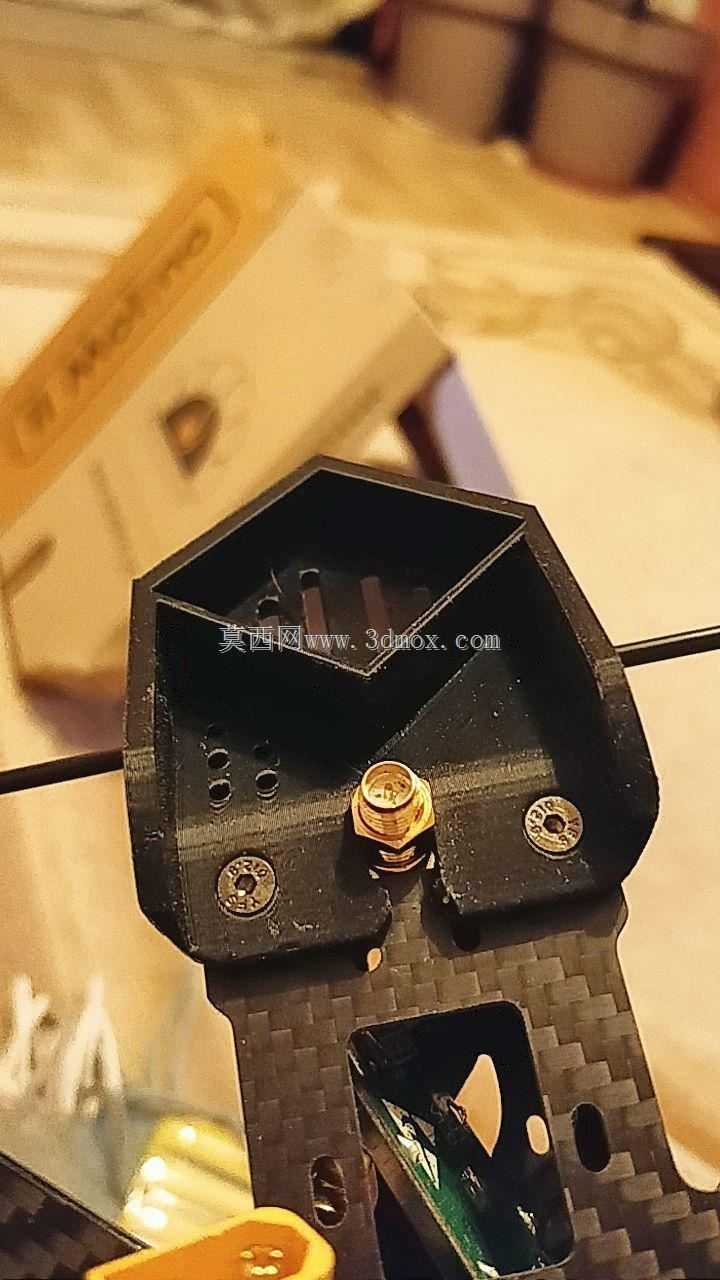

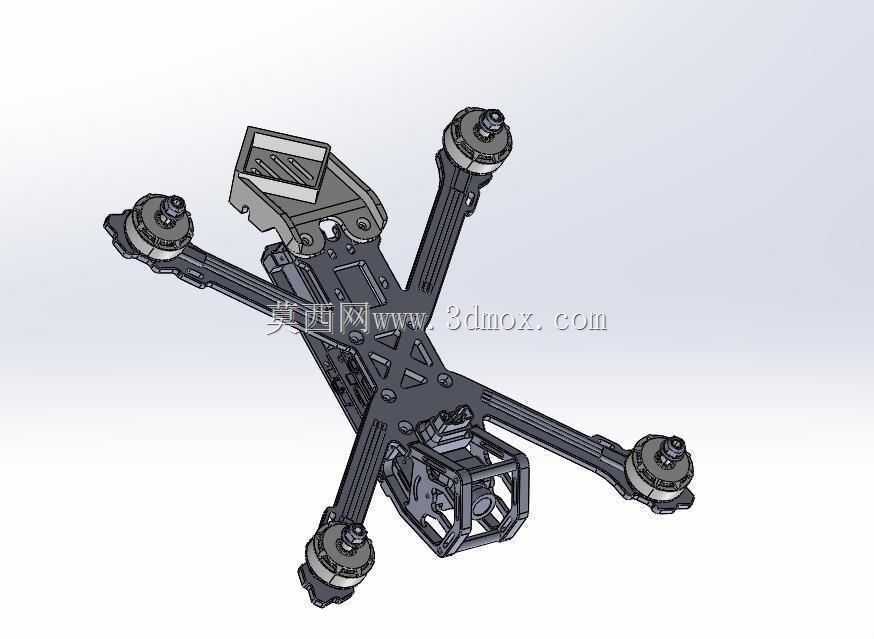

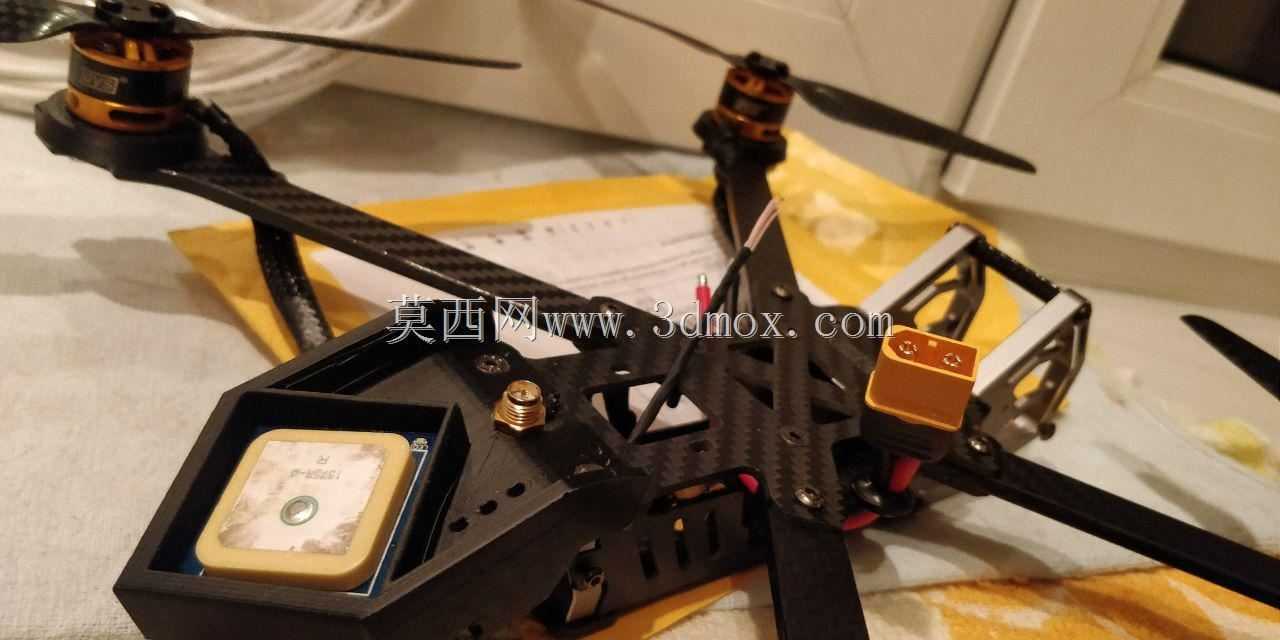

　　从实际装机场景来看，这款支架的安装基准完全贴合GepRC优雅KHX框架顶部的预留安装位，支架底部的卡扣结构直接卡入机架顶部的碳板卡槽，不需要额外打孔或者加装转接件，安装时只需要对准卡槽推入即可完成初步固定，配合一颗M2螺丝就能实现完全锁止，不会在飞行过程中出现松脱移位的情况。支架的主体承托结构做了下沉式设计，NEO-M8N模块嵌入后，模块上表面与支架上沿齐平，既可以保护模块边缘的陶瓷天线不会被磕碰，也能减少飞行过程中气流直接冲击模块带来的振动，避免振动传导到模块内部的晶振影响定位精度。

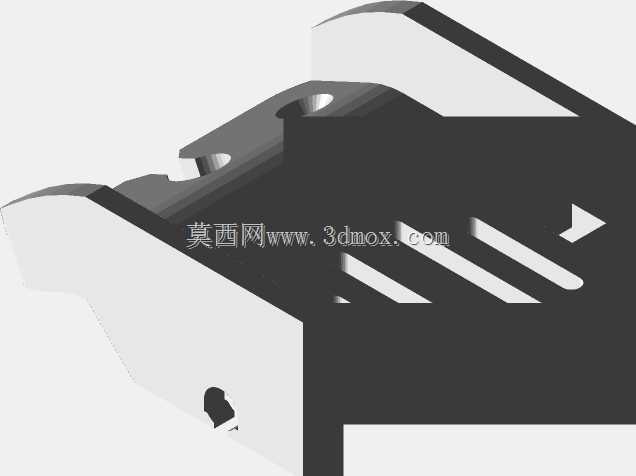

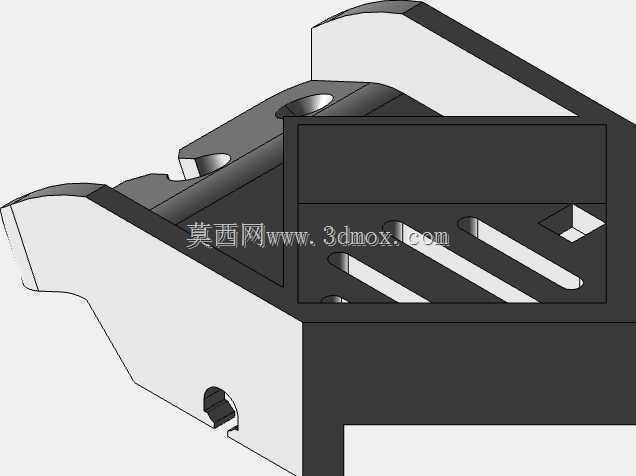

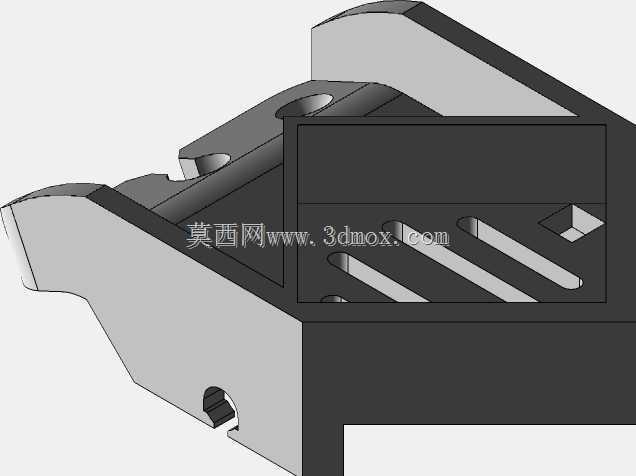

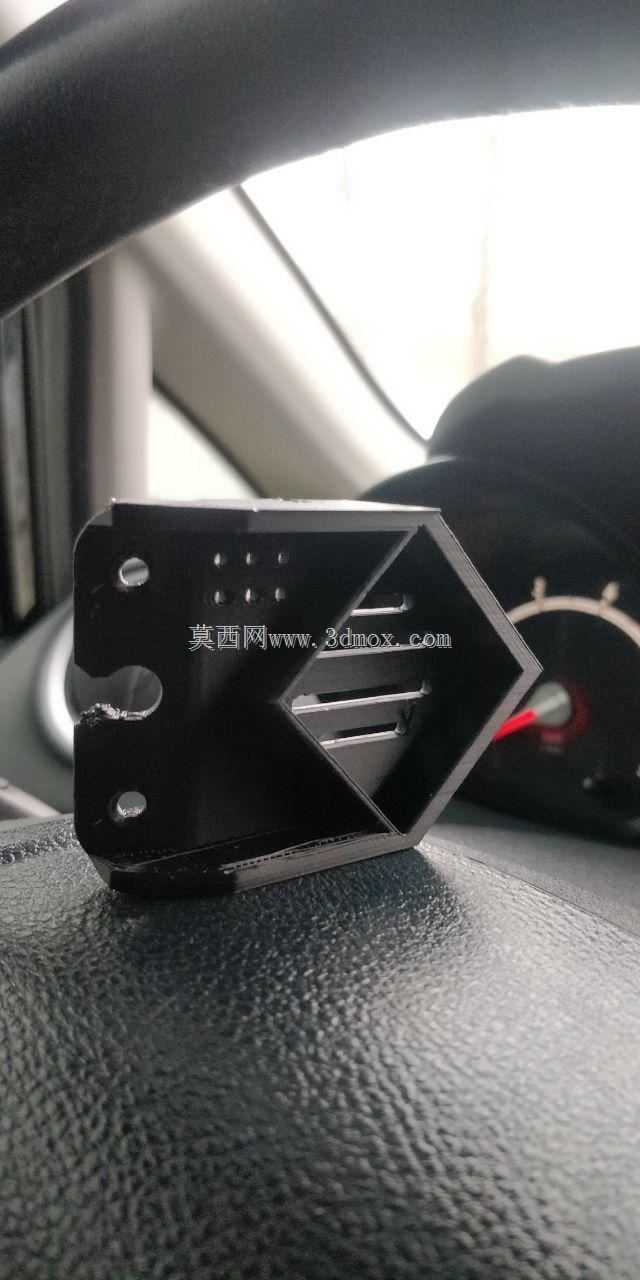

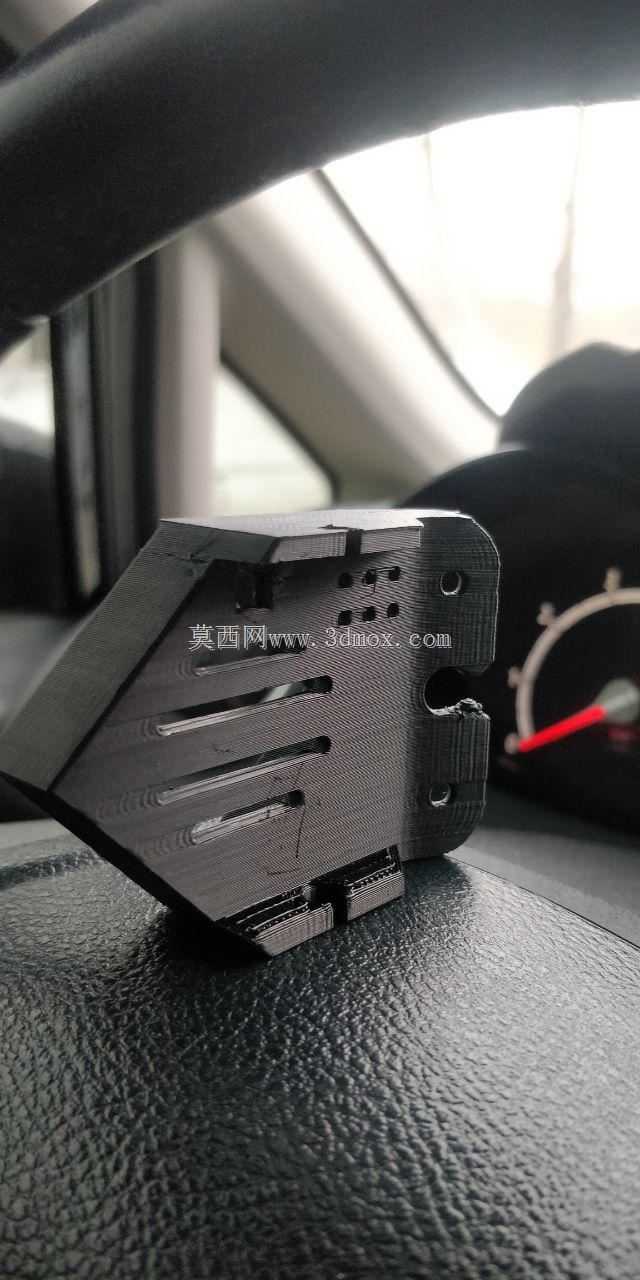

　　设计过程中重点考量了信号遮挡的问题，支架整体采用镂空减重设计，承托面开了三条平行的通槽，既可以减轻支架自身重量，也能避免实体结构遮挡GPS信号的接收，同时通槽的走向顺着机架的前进方向，飞行时气流可以顺着槽体流过，减少支架带来的风阻。支架侧面的限位筋高度刚好匹配NEO-M8N模块的厚度，模块放入后不会出现左右晃动的情况，不需要额外打胶固定，后期维护拆卸模块时只需要拨开侧边的弹性卡扣就能直接取出，操作十分便捷。

　　从安装边界尺寸来看，支架整体宽度与KHX框架顶部的安装平台宽度完全一致，不会突出机架侧面，避免炸机时支架先触地导致模块损坏；支架的整体高度控制在8mm以内，安装后GPS模块的天线面距离机架碳板的高度刚好满足信号接收的净空要求，不会因为距离碳板过近导致信号被屏蔽，也不会因为过高导致整机重心上移影响飞行手感。支架两侧预留了走线槽，模块的连接线可以顺着槽体引入机架内部的飞控安装位，走线整齐不会被螺旋桨打到，也避免了线材外露在飞行中被气流吹动产生晃动。

　　在结构强度的取舍上，这款支架做了针对性的优化，承托模块的主体部分壁厚控制在1.2mm，既保证了足够的支撑强度，不会因为轻微磕碰就断裂，也尽可能控制了自身重量，整体重量不到3g，不会给小型穿越机带来额外的负载负担。支架底部的卡接结构做了0.2mm的过盈配合设计，卡入碳板后不会出现虚位，同时在卡接位置做了圆角过渡，安装时不会刮花碳板表面的涂层。针对实际飞行中可能遇到的炸机情况，支架的边角都做了R1.5的圆角处理，撞击时可以分散应力，避免应力集中导致支架断裂。

　　从实际使用的角度来说，这款支架完全适配NEO-M8N模块的安装尺寸，模块上的固定孔与支架上的定位柱一一对应，安装时不需要调整位置，直接放入就能对准孔位，拧上两颗M1.6的固定螺丝就能完成模块与支架的组装，整个安装过程不需要额外打磨或者修改配件，装机效率比使用通用支架提升不少。对于追求装机整洁度和飞行稳定性的穿越机玩家来说，这种定向适配的支架比通用可调支架的可靠性更高，不会出现飞行中支架移位导致GPS方向偏移的问题，也不需要每次飞前检查支架的固定情况，能有效减少因为配件适配问题导致的飞行故障。
