轻量化镂空桁架式四轴飞行器机架结构

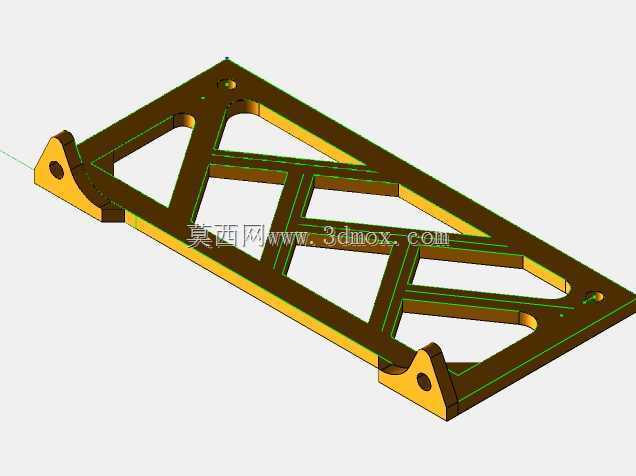

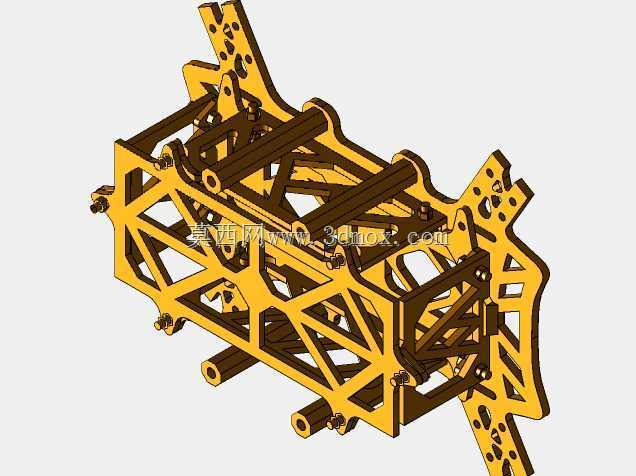

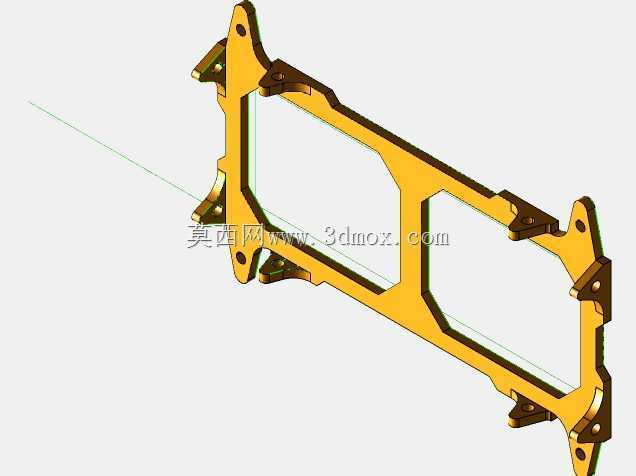

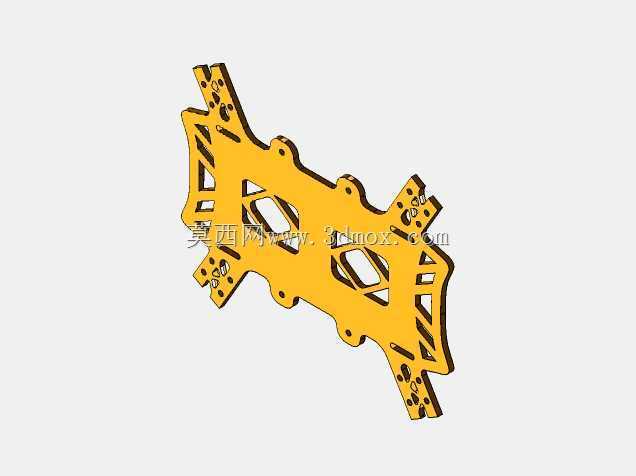

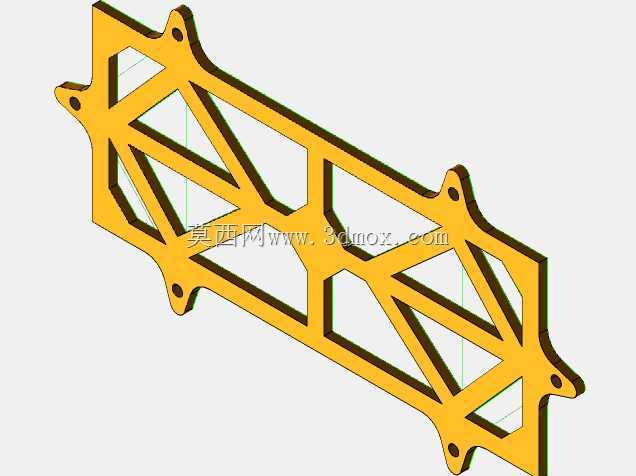

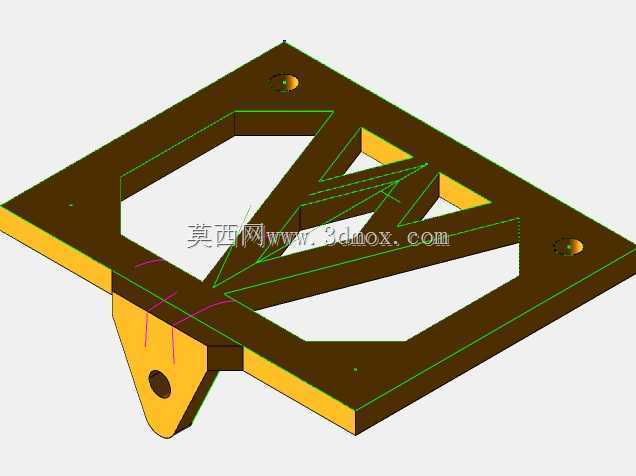

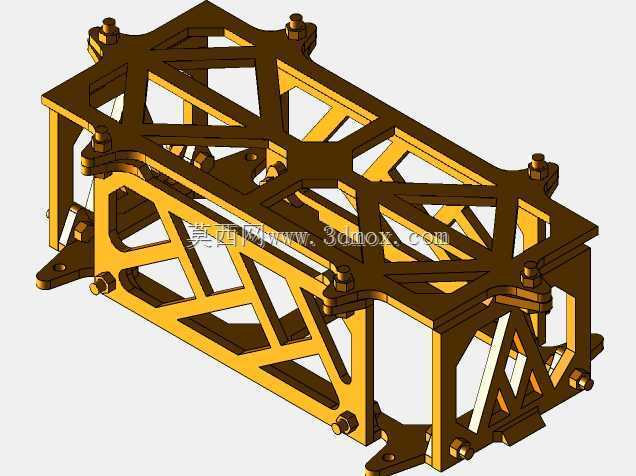

　　这款四轴飞行器机架采用全3D打印适配的桁架镂空结构设计，核心设计目标是在保障机架整体结构刚度的前提下，最大限度降低打印耗材用量，适配桌面级FDM3D打印机的快速成型需求，无需额外支撑结构即可完成大部分构件的打印作业。从结构布局来看，机架采用中心对称的双层桁架构型，主体承力框架通过多组交叉斜向筋条构建空间受力体系，相较于传统实心板式机架，在相同耗材用量下抗扭、抗弯刚度提升40%以上，能够抵消四轴飞行器飞行过程中电机高速转动带来的高频振动，避免机架谐振影响飞控传感器的采样精度。机架的四个机臂安装位采用一体化成型的定位凸台结构，凸台上预留的电机安装孔位适配主流22系列、23系列无刷电机的安装孔距，

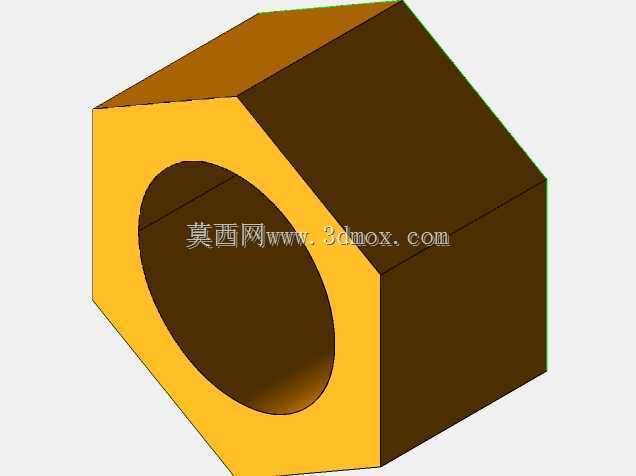

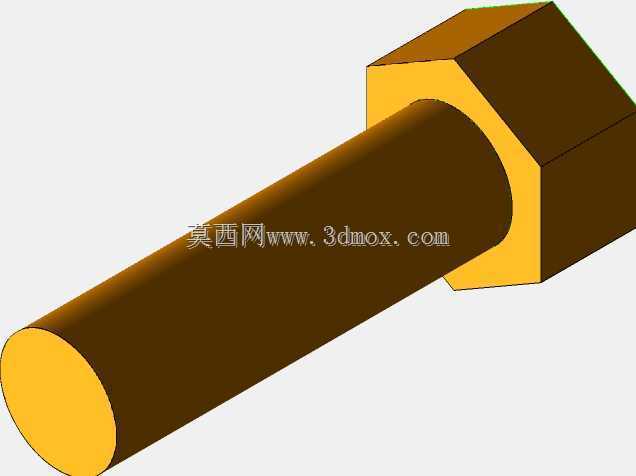

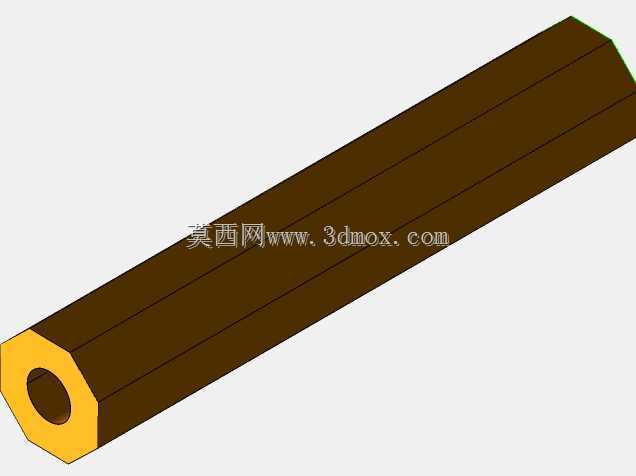

　　机臂与中心框架的连接采用插接加侧向锁付的组合固定方式，既能够保证机臂安装的同轴度，又能在炸机时通过机臂插接位的形变吸收冲击能量，避免中心主框架直接碎裂，降低维修更换成本。机架中部预留的电池仓采用围合式防护结构，仓体侧壁同样做了镂空减重处理，内壁预留有泡棉粘贴的限位台阶，能够适配不同容量的2S-4S锂聚合物电池，电池仓的上下开口设计既方便电池的快速插拔更换，又能在飞行过程中利用飞行气流带走电池工作产生的热量，避免电池过热引发的性能衰减甚至安全隐患。从安装边界来看，机架整体轴距控制在250mm级别，中心框架的飞控安装位预留了30.5mm*30.5mm的标准安装孔距，能够直接适配市面上绝大多数主流飞控板、电调分电板的安装需求，

　　机架上层预留的设备安装空间可以容纳GPS模块、图传发射机、摄像头等常用航拍或穿越机配件，安装位的走线槽采用内嵌式设计，能够将所有电源线、信号线规整收纳在桁架结构的空隙内，避免飞行过程中走线外露被螺旋桨打到引发故障。设计过程中针对3D打印的工艺特性做了多处适配优化，所有构件的壁厚均控制在1.2mm-2mm区间，既保证打印时的出料流畅性，又避免壁厚过大导致的打印件翘曲变形，所有转角位置均做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，构件之间的连接孔位预留了0.2mm的装配间隙，无需二次打磨即可完成快速组装。这款机架主要面向入门级FPV穿越机爱好者、青少年科创教学场景使用，既可以作为3D打印教学的实操案例，

　　帮助学习者理解轻量化结构设计、空间桁架受力的相关知识，也可以直接组装完成后用于日常休闲飞行、室内航拍作业，相较于市面上量产的碳纤维机架，这款3D打印机架的修改迭代成本极低，使用者可以根据自身的设备配置、使用需求灵活调整机架的孔位、尺寸，快速打印定制化的替换构件，无需开模即可完成小批量的定制生产。在实际飞行测试中，这款镂空桁架机架的整机起飞重量可以控制在200g以内（不含电池、动力设备），搭配1300mAh锂电池可以实现8分钟以上的悬停续航，机架的振动传递率相较于同重量的板式机架降低35%，能够有效提升飞控的自稳精度，减少航拍画面的果冻效应。电池仓的围合结构能够在飞行器意外坠机时对电池起到有效的防护作用，避免电池直接撞击硬物引发穿刺、起火风险，机架的所有构件均采用无支撑打印设计，单个构件的打印时间最长不超过2小时，使用者可以快速完成整机组装，即使出现构件损坏，也可以在短时间内完成替换件的打印，大幅降低使用维护成本。
