自行车车把安装式雨伞固定支架结构

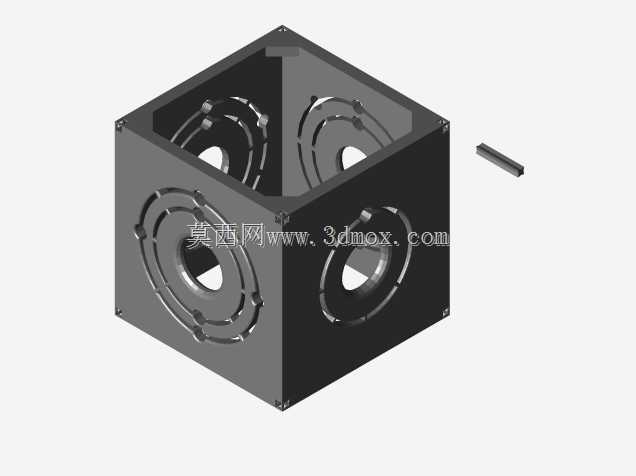

　　日常通勤骑行过程中，突发降雨或者烈日暴晒的场景十分常见，骑行者单手持伞操控车辆存在极大的安全隐患，双手脱把更是严重违反骑行安全规范，这款安装在自行车车把上的雨伞固定支架，正是针对这一实际骑行痛点开发的实用结构件。从结构设计逻辑来看，该支架采用六面立方主体作为核心承载基体，区别于常规单悬臂式伞架的单薄结构，立方主体的多面布局预留了多组环形安装接口，可适配不同管径的车把横管以及不同伞柄直径的伞具，安装时无需对原车车把进行打孔、焊接等破坏性改造，仅通过配套的紧固件即可完成与车把的刚性连接，安装边界适配市面主流直径22mm到32mm的自行车直把、燕把结构，不会占用车把上刹把、变速指拨、车铃等原有配件的安装空间。

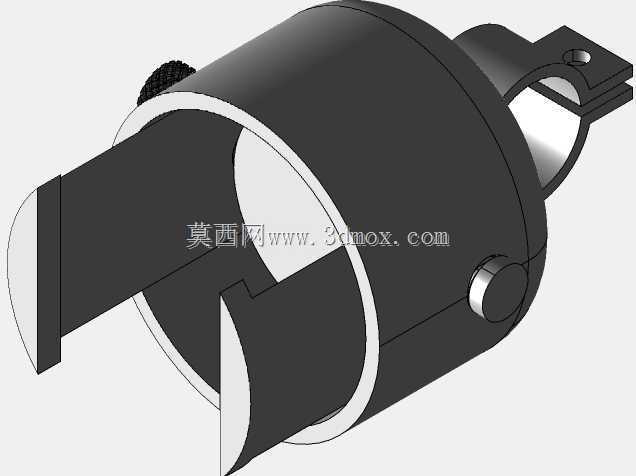

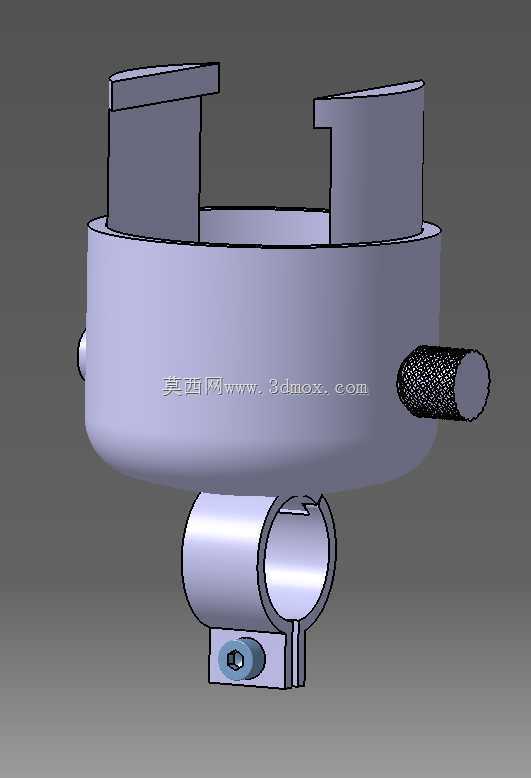

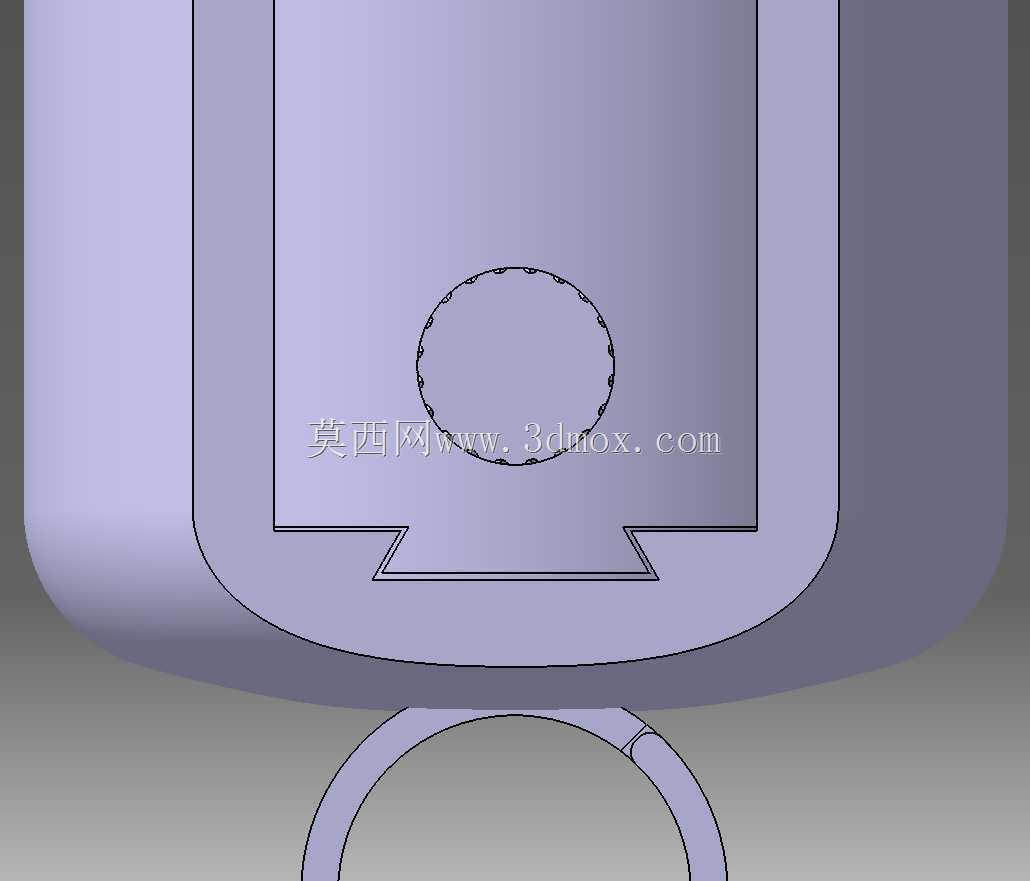

　　主体结构上的环形接口采用内嵌式卡合槽设计，槽内预留了防滑齿纹结构，当伞柄插入接口后，通过侧面的锁紧件即可完成伞柄的周向与轴向固定，可避免骑行过程中遇到侧风、路面颠簸时伞具出现偏转、滑落的问题，多面接口的设计还支持骑行者根据实际使用需求调整伞具的安装方位，可选择正前方、侧方等不同固定位置，适配不同身高、不同骑行姿态的使用需求，避免伞具遮挡骑行视线。从实际使用场景出发，该支架除了固定雨伞之外，多接口的结构还可拓展固定小型骑行手电、运动相机、便携水杯等其他骑行配件，提升了结构的复用性。主体立方结构采用等壁厚设计，在保证整体结构刚性的前提下尽可能控制零件自重，不会给车把增加过多额外负载，避免影响车把的转向操控手感，

　　零件的棱边全部做了圆角过渡处理，不存在尖锐凸起，可避免骑行过程中剐蹭衣物或者对骑行者造成磕碰伤害。配套的锁紧件采用楔形锁紧结构，相比常规的螺丝顶紧结构，楔形结构的接触面积更大，锁紧力分布更均匀，不会因为长期使用出现螺丝滑丝、顶紧位置凹陷松动的问题，反复拆装调整的耐用性更强。在安装适配性上，该支架的固定接口做了公差适配优化，即使不同品牌自行车的车把管径存在小幅制造公差，也能通过接口内的弹性补偿结构完成紧密贴合，不会出现安装后旷量晃动的问题。结构的受力传递路径经过优化，伞具承受的风阻、自重载荷会通过立方主体均匀分散到与车把连接的两个固定点位上，避免单点受力过大导致车把局部变形或者支架断裂的问题，即使在六级侧风的工况下，

　　支架也能保持足够的结构稳定性，不会出现伞具大幅晃动影响骑行平衡的情况。区别于市面上常见的塑料材质伞架，该结构的壁厚设计适配金属注塑或者钣金焊接加工工艺，可采用铝合金或者工程塑料作为加工原料，兼顾强度与轻量化需求，零件整体无复杂异形曲面，加工工艺性良好，适合批量生产制造，日常使用过程中无需特殊维护，仅需定期检查锁紧件的松紧度即可保证使用可靠性，针对雨天使用的场景，结构表面可做阳极氧化或者喷塑处理，提升耐锈蚀能力，长期暴露在雨水环境下也不会出现锈蚀卡滞的问题。
