自行车皮带张紧用弧形齿塑料卡扣构件

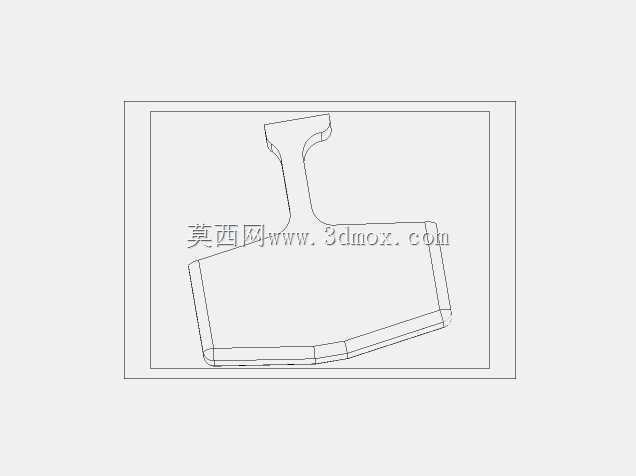

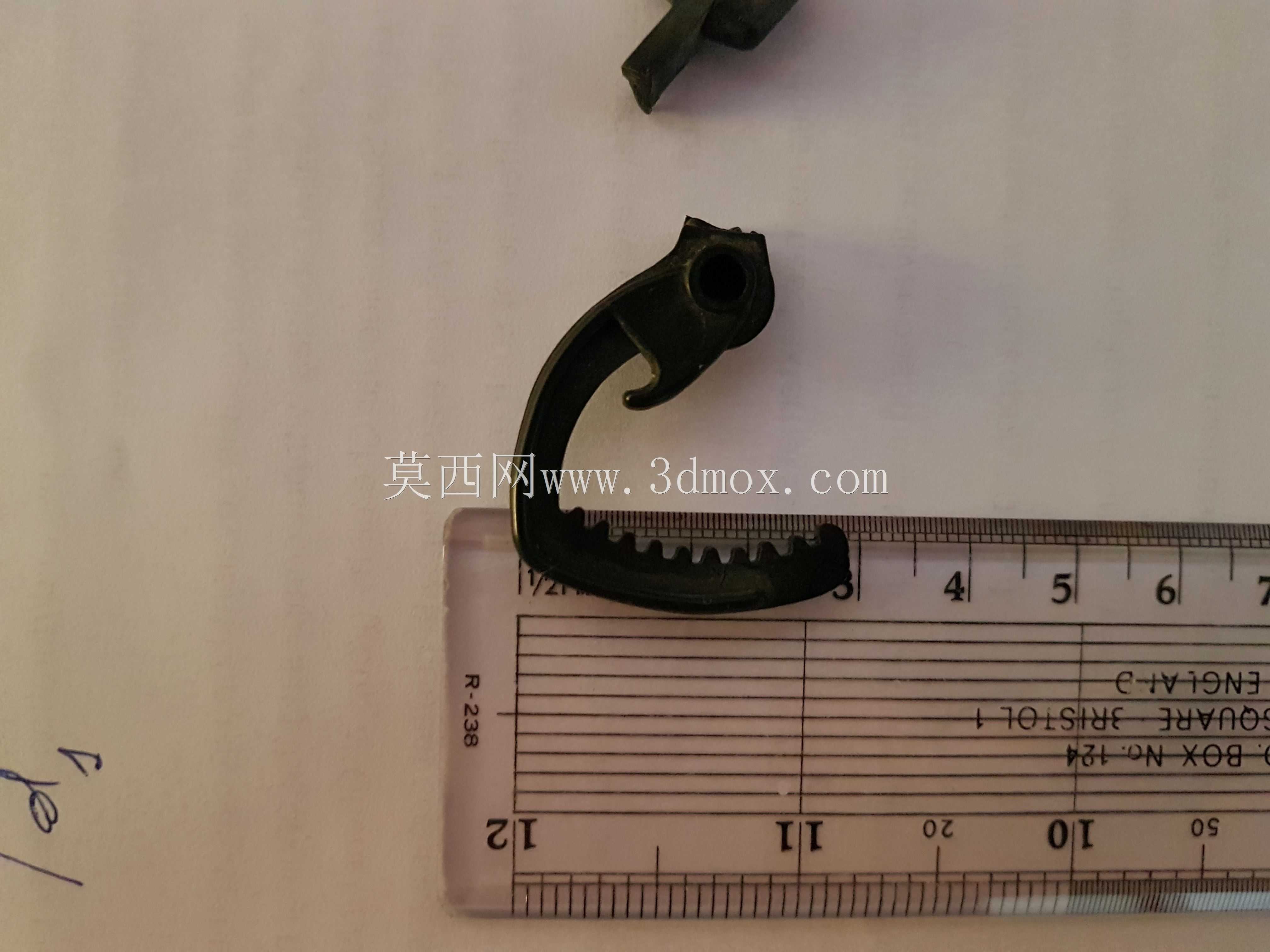

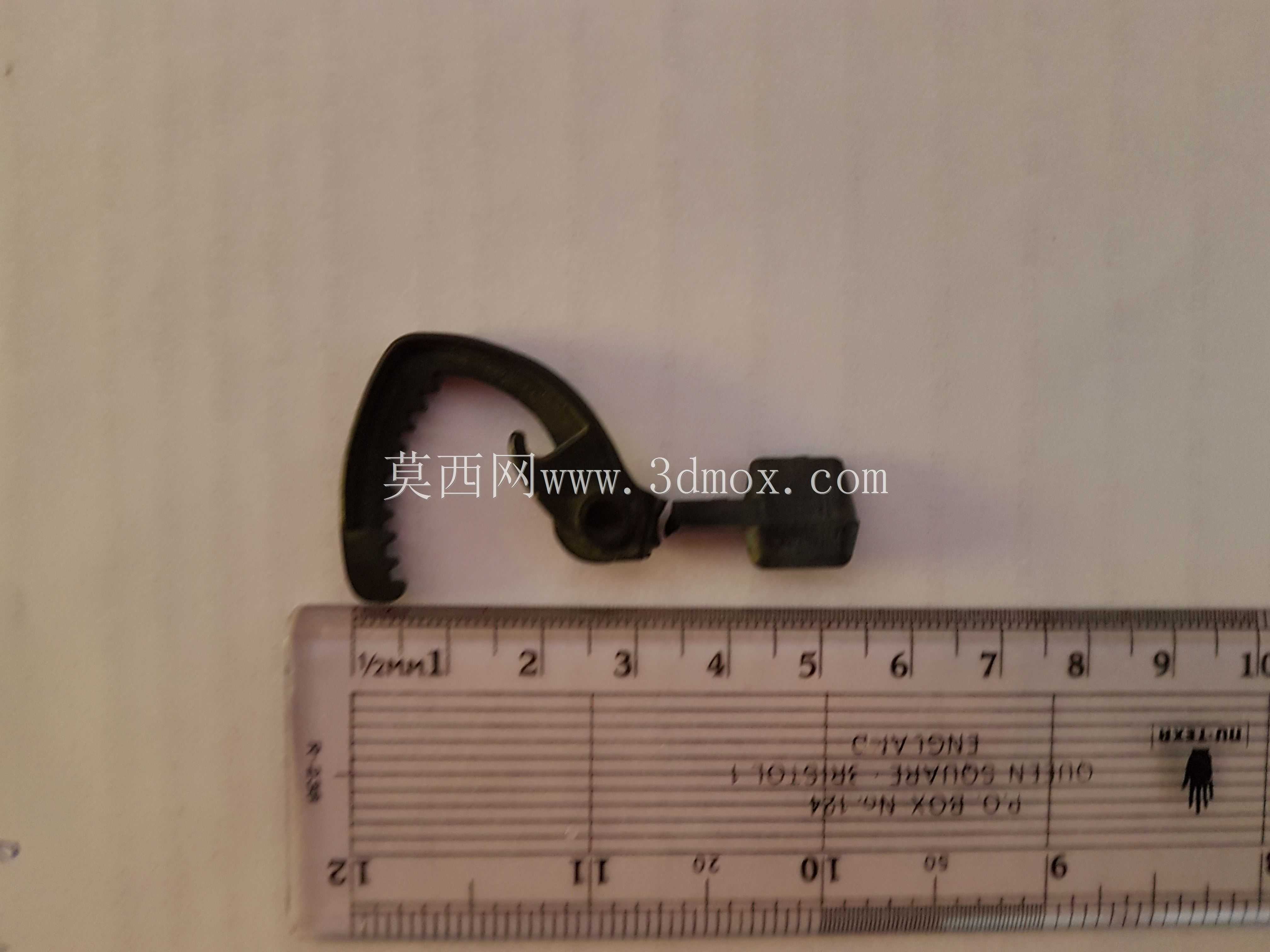

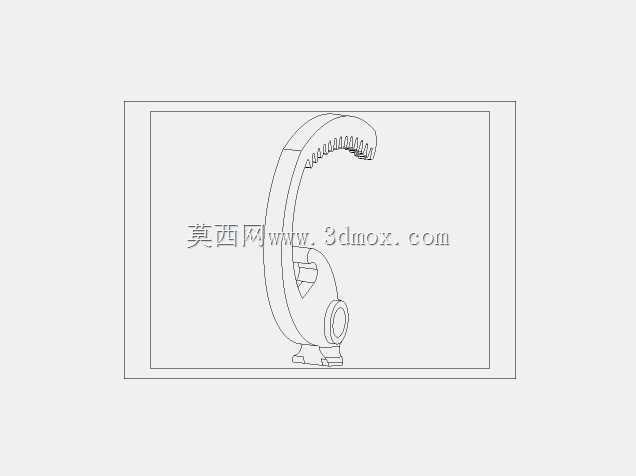

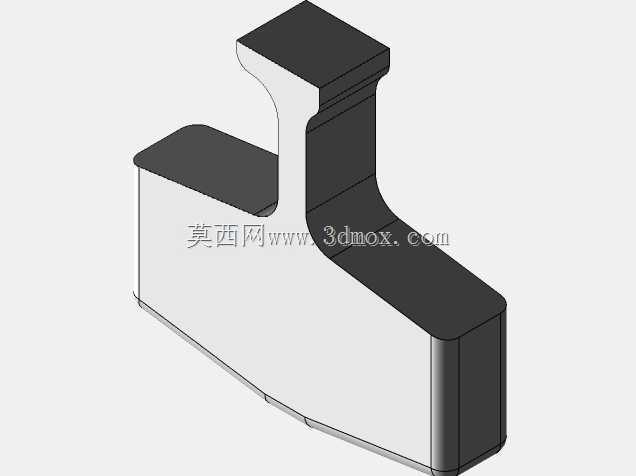

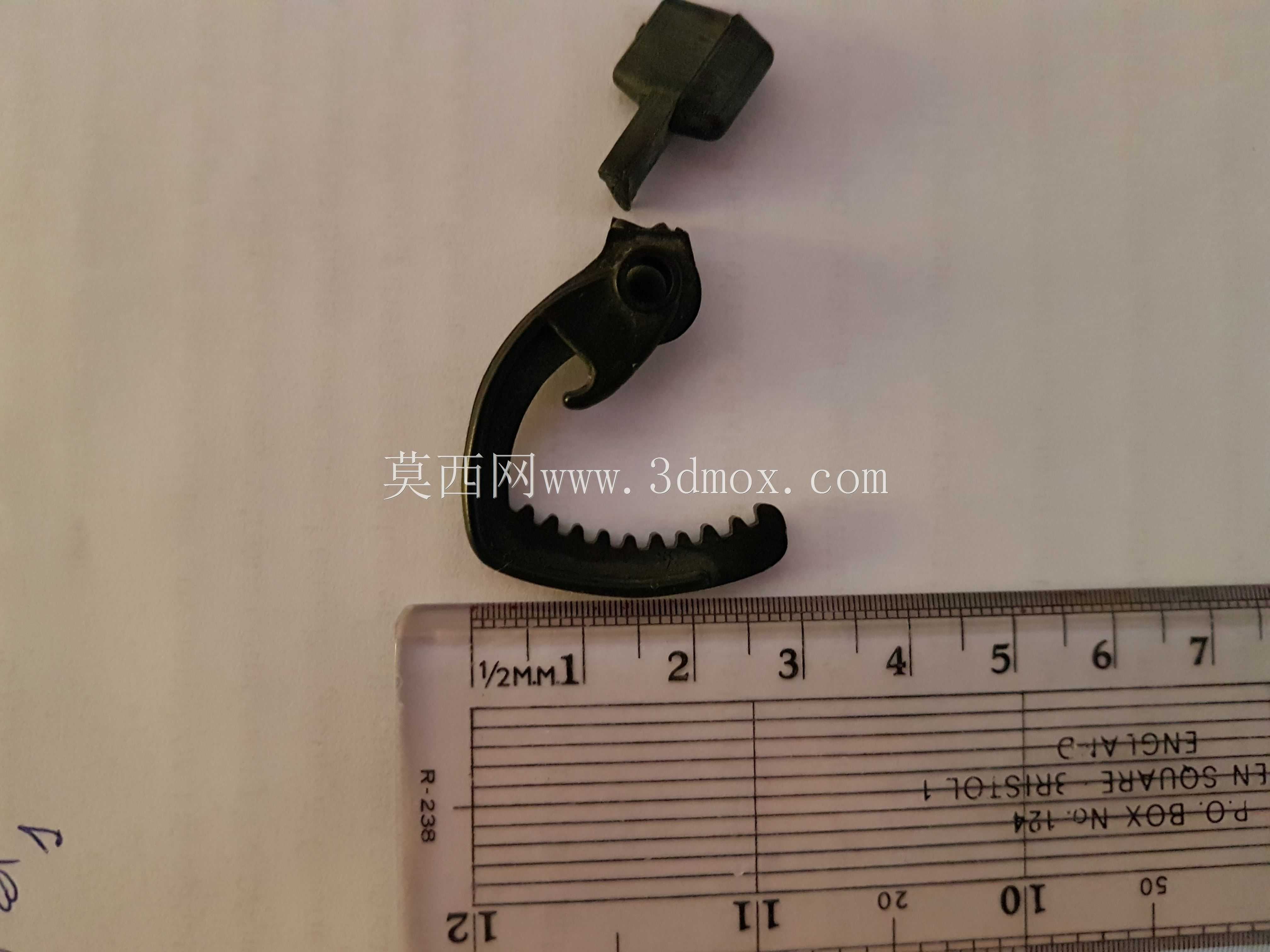

　　日常通勤用的皮带传动自行车，在长期使用过程中，皮带张紧调节部位的塑料卡扣属于高频损耗件，不少骑友都遇到过旧件齿牙磨损、卡扣基座断裂导致皮带松垮、传动打滑的问题，这类小零件单独采购替换件渠道少、匹配度差，很多时候只能整套更换张紧机构，维护成本居高不下。这个构件的核心作用，就是卡在自行车皮带张紧调节座的弧形轨道上，通过内侧连续排布的锯齿结构与调节座的定位齿槽咬合，锁定皮带的张紧行程，避免骑行过程中张紧度偏移导致的传动异响、跳齿甚至皮带脱轨问题。从结构设计来看，构件分为三个功能段：最上方的弧形齿段是核心锁定部位，齿形采用了小模数梯形齿设计，齿尖做了0.2mm的圆角过渡，既保证咬合时的定位强度，又能在调节张紧度时顺畅滑动，不会出现卡滞；

　　中间的铰接段是与张紧座转轴配合的部位，轴孔采用了间隙配合公差，预留了0.15mm的装配余量，适配不同厂商生产的张紧座转轴尺寸公差，同时轴孔边缘做了加厚的加强筋，避免长期转动受力出现轴孔开裂；下方的基座段是受力支撑部位，采用了梯形截面的块状结构，与张紧座的限位槽贴合，承受皮带张紧时传递的反向拉力，基座背面做了网格状的减胶筋，在保证结构强度的前提下减少塑料用量，同时避免注塑成型时出现缩痕、翘曲等缺陷。实际安装时，这个构件的弧形段曲率与张紧座的调节轨道完全匹配，安装边界需要注意：弧形齿段的最外侧边缘不能超出张紧座轨道的外沿，避免骑行过程中剐蹭皮带侧边造成皮带异常磨损；铰接段的轴孔同轴度需要控制在0.05mm以内，否则会出现调节卡滞、

　　锁定不到位的问题；基座段的底部需要与张紧座的支撑面完全贴合，不能出现悬空，否则长期受力会导致基座断裂。从应用场景来看，这个构件不仅可以用于原厂替换件的生产，也适配3D打印的个性化定制需求，骑友可以根据自己车辆的张紧座实际磨损情况，微调齿形的咬合深度、基座的厚度尺寸，不需要开模就能快速制作出适配的替换件，解决老款车型配件停产找不到替换件的痛点。设计过程中需要重点考虑塑料材料的蠕变特性，长期受力状态下齿牙的形变量不能超过0.1mm，否则会出现锁定失效的问题，所以齿根部位做了R0.3mm的圆角过渡，分散应力集中点，提升构件的疲劳寿命；同时弧形段的厚度从齿根到外侧做了渐变处理，靠近铰接部位的厚度更大，承受主要的张紧拉力，

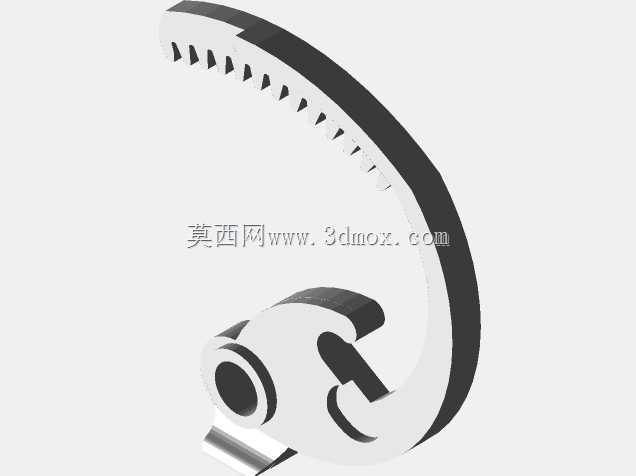

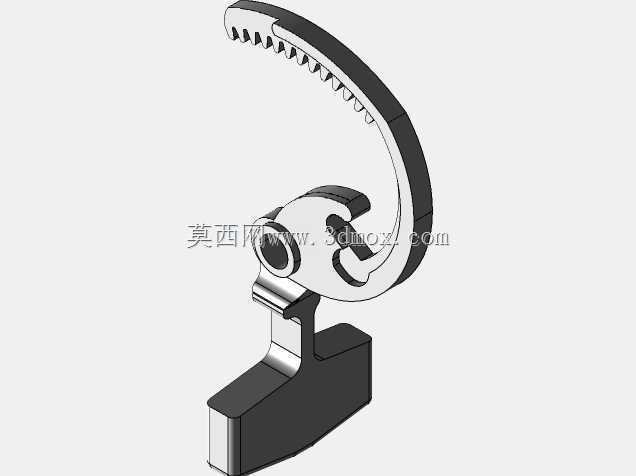

　　远离铰接点的部位厚度适当减薄，兼顾弹性变形能力，方便调节时扳动卡扣脱离齿槽调整张紧度。实际使用中，这个构件的受力工况比较复杂，骑行过程中皮带的拉力会随着踩踏力度动态变化，尤其是起步、爬坡时的瞬时拉力会达到平稳骑行时的2-3倍，所以结构设计时在铰接部位与弧形段的连接处做了三角形的加强筋，提升整体的抗冲击性能，避免瞬时大拉力导致构件断裂。另外，构件的所有外露边缘都做了倒圆角处理，没有尖锐的棱角，一方面是避免安装调节时划伤手部，另一方面也减少应力集中点，提升塑料件的整体强度。对于三维建模从业者来说，这类小零件的建模重点在于弧形齿段的齿形阵列，需要沿着弧形路径做齿形的随形阵列，保证每个齿的角度都与弧形轨道的法线方向一致，才能实现顺畅的调节和可靠的锁定；同时装配验证时需要做运动仿真，模拟卡扣扳动、咬合的全过程，检查是否存在干涉、卡滞的问题，确保实际生产出来的零件能够直接装配使用。
