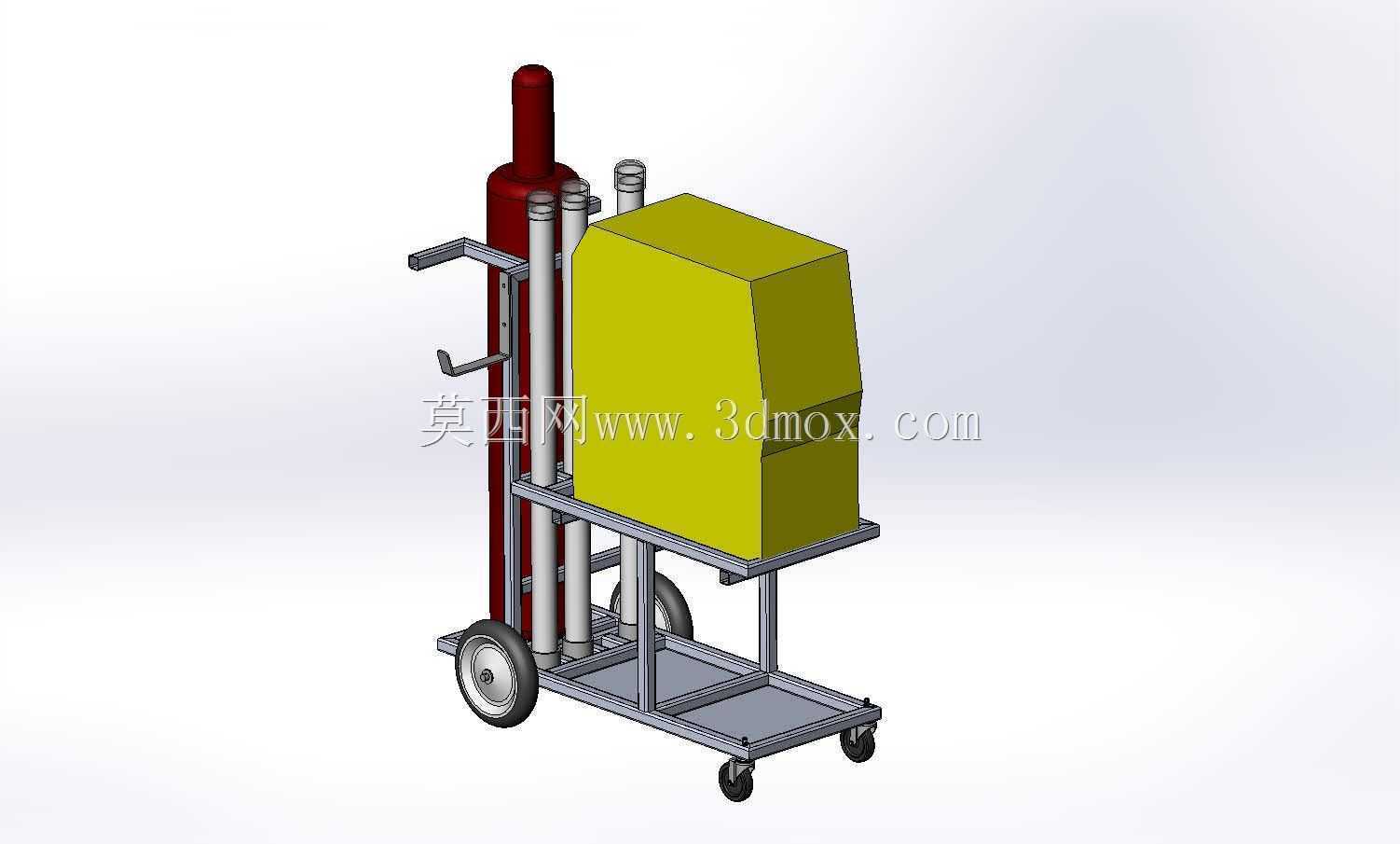

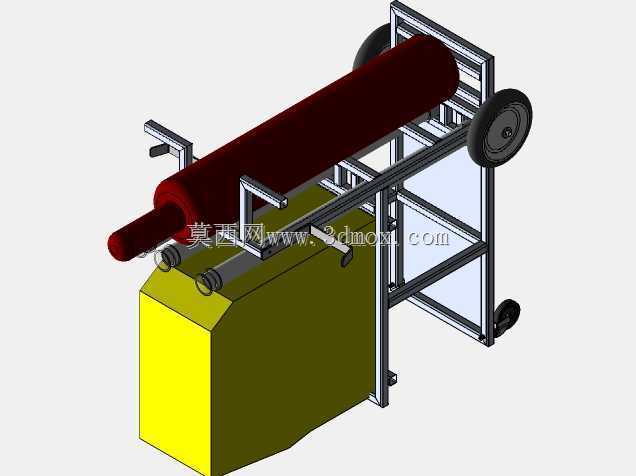

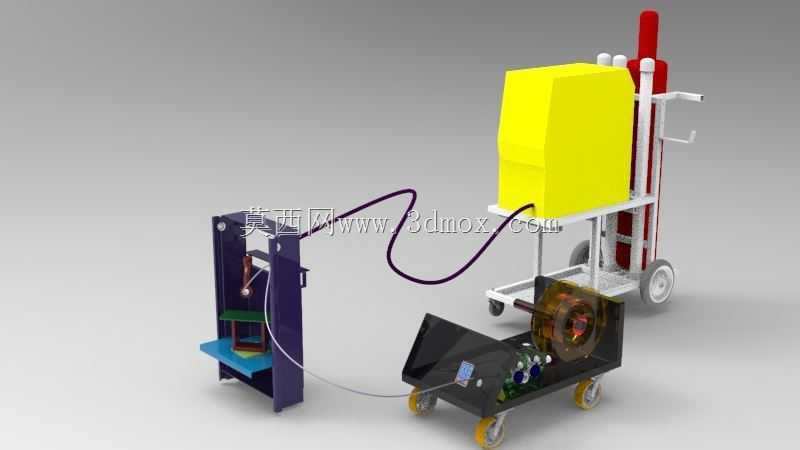

移动式WAAM电弧增材打印作业小车结构

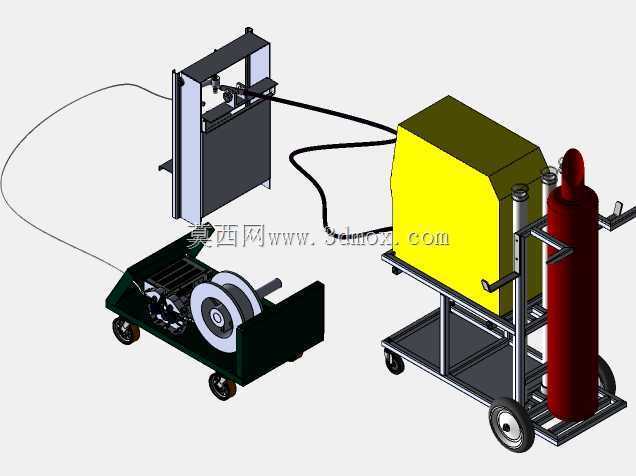

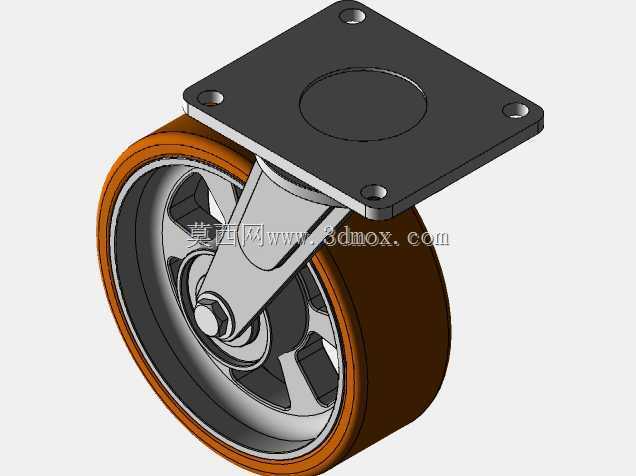

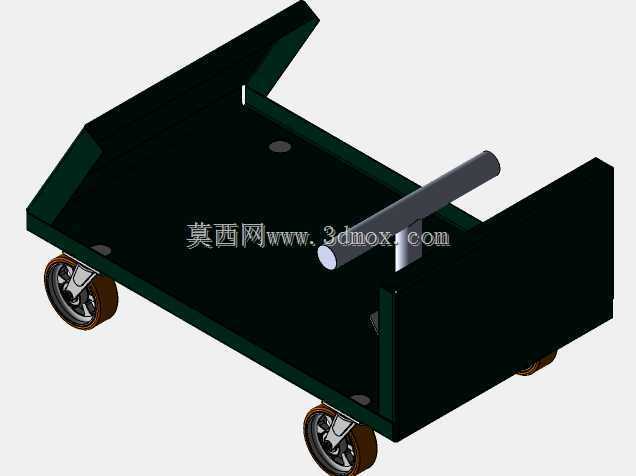

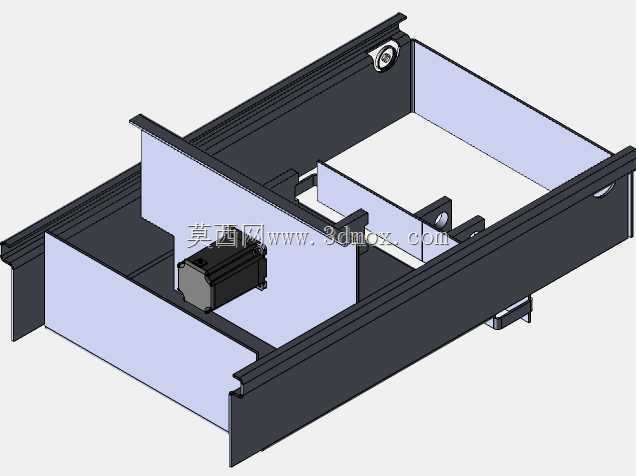

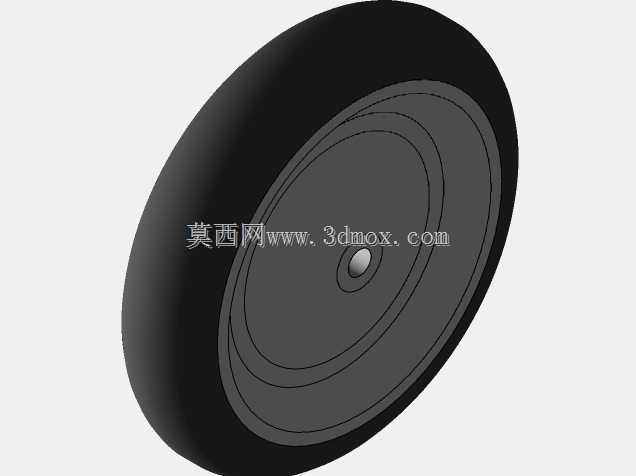

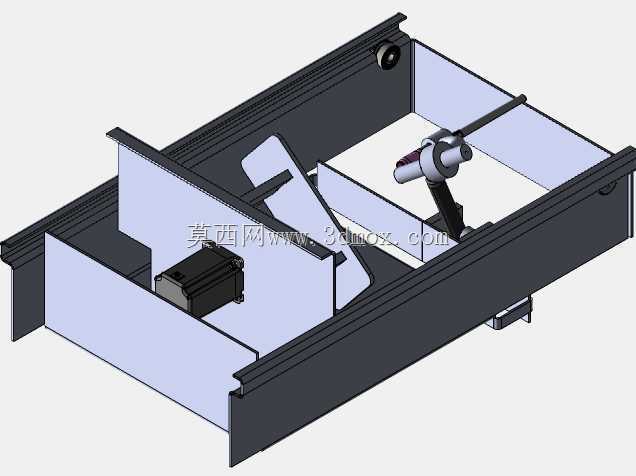

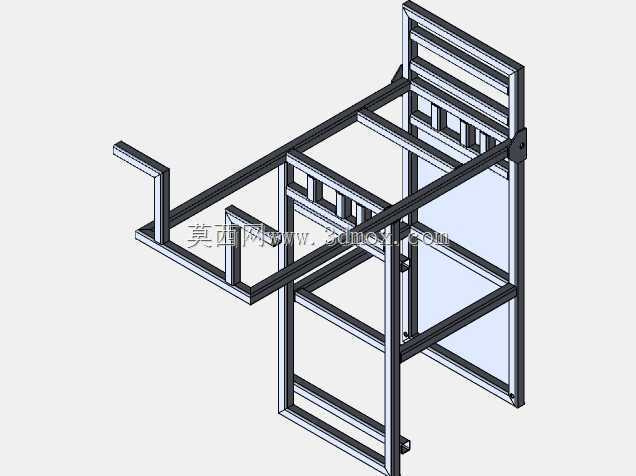

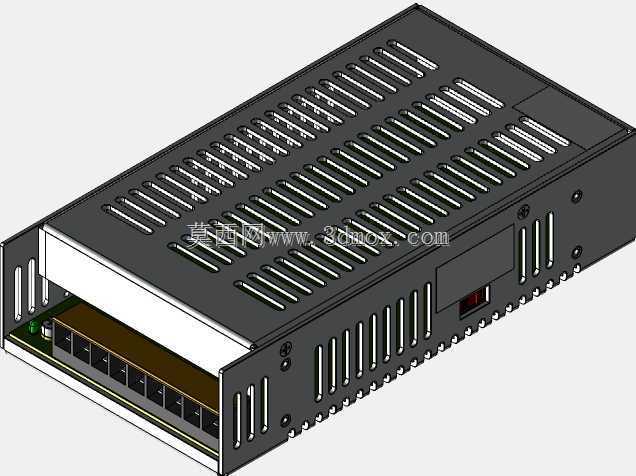

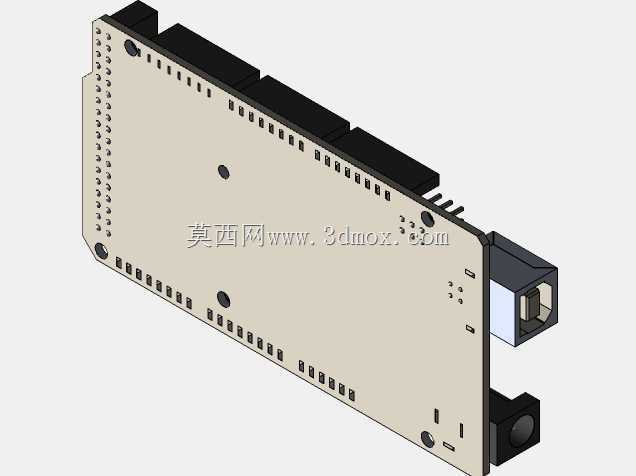

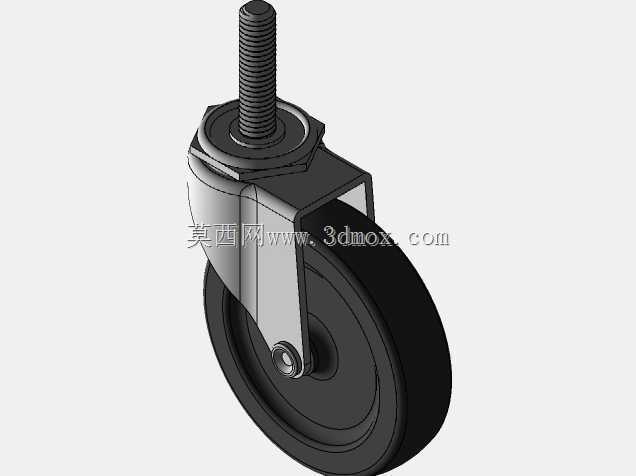

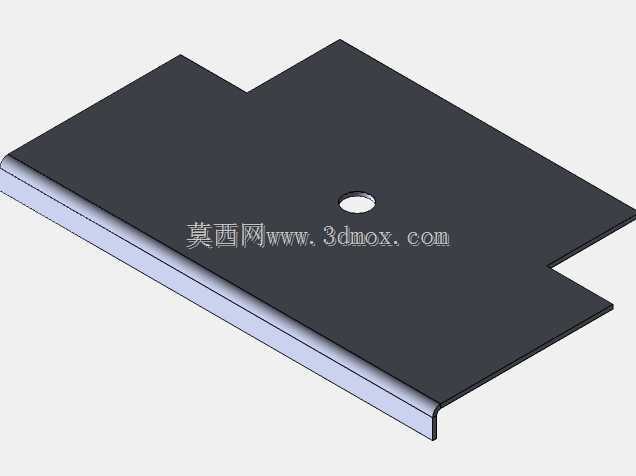

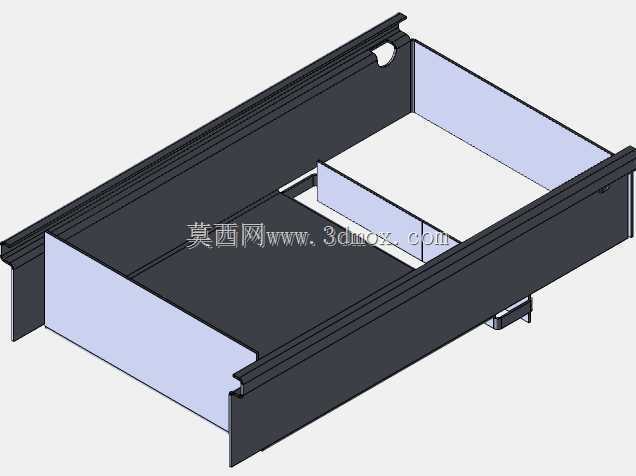

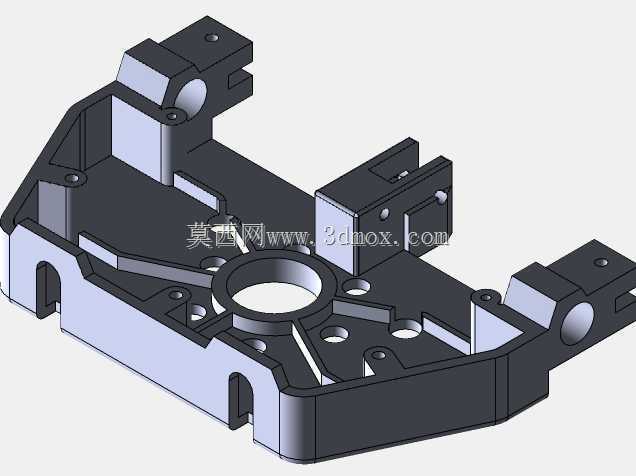

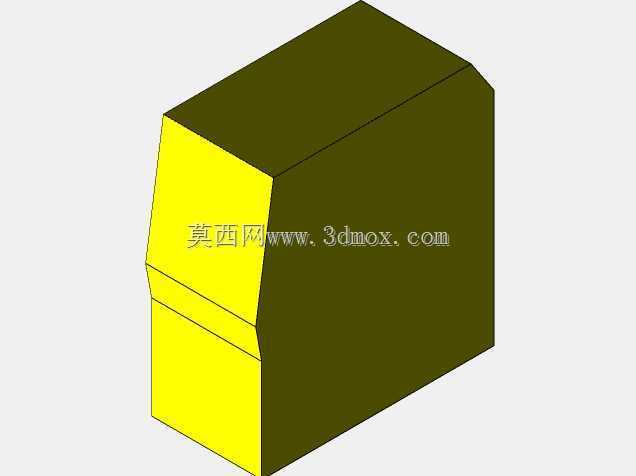

　　这套轮式移动结构针对WAAM电弧增材制造的现场作业需求设计，核心解决传统固定式增材设备作业范围受限、现场部署灵活性不足的痛点，适配车间内多工位流转、大型构件原位增材修复、小批量定制构件现场打印的应用场景。底盘采用方管焊接框架结构，下层设置整面置物平台，可承载打印电源、控制模块、送丝盘等配套组件，平台边缘做翻边处理，避免作业过程中工具、配件滑落；底盘底部配置两个定向脚轮与两个万向带刹脚轮，单人即可推动整机完成工位转移，停靠作业时踩下刹车即可锁定整机位置，避免打印过程中设备移位影响成型精度。车架中部预留打印主机安装位，采用螺栓连接的固定方式，安装面设置多组调节腰孔，可适配不同尺寸规格的WAAM打印头主机安装，

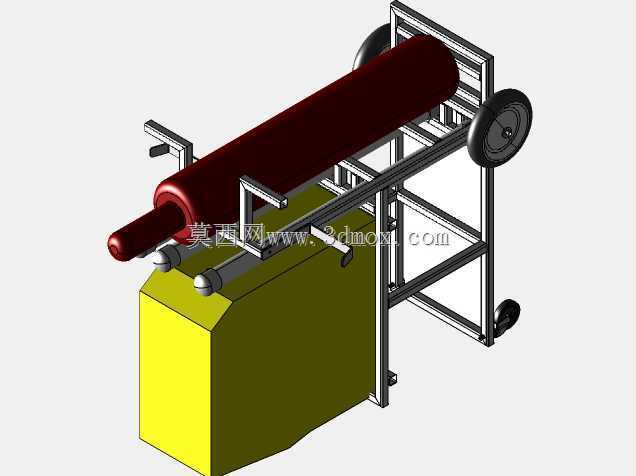

　　安装位的承载框架做斜撑加强处理，可承受打印过程中送丝、电弧作业产生的持续振动，避免主机位置偏移。车架后侧集成立式气瓶固定支架，支架设置上下两组环抱式箍带，可适配标准工业氩气气瓶的固定，箍带采用快拆结构，更换气瓶时无需额外工具即可完成拆装，气瓶旁并列设置三根立式导向管，用于排布送丝软管、控制线缆、气路管路，所有管路沿导向管竖向排布后接入打印主机，避免作业过程中管路拖拽剐蹭工件或地面，同时减少管路弯折半径过小导致的送丝阻力增大、气路不畅问题。车架后侧上方设置横向推把，推把高度适配成年人站立推行的发力高度，推把上预留控制按钮安装位，可集成急停、送丝启停、气流调节等常用操作按钮，操作人员推行设备时即可快速完成基础操作，无需弯腰触碰主机面板。

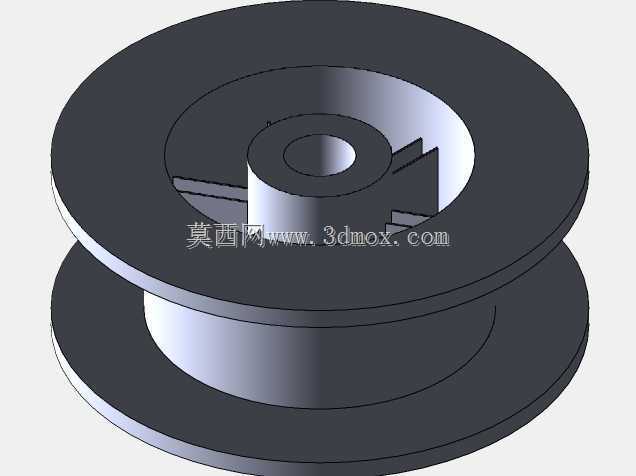

　　整机的安装边界充分考虑车间通道通行需求，整体宽度控制在标准车间人行通道宽度范围内，可顺利通过车间常用的防火门、设备间隔通道，整机高度适配常规车间厂房的门高限制，无需拆解即可完成跨车间转运。从结构设计逻辑来看，这套结构没有追求冗余的复杂功能，所有结构设计都围绕WAAM打印的实际作业流程展开：气瓶与主机集成在同一小车上，避免了传统作业中气瓶、主机分体搬运需要多次接驳管路的问题，减少了气路、电路接驳点的泄漏、接触不良隐患；下层置物平台可放置备用送丝盘、焊枪清理工具、防护配件等作业耗材，作业过程中无需往返工具柜取放物件，提升连续作业效率；轮式底盘的减震设计充分考虑了车间地面不平整的工况，脚轮采用硬质橡胶材质，既可以承受整机满负载的重量，

　　又能过滤地面微小颠簸，避免移动过程中主机内部光学、电路组件受冲击损坏。在实际作业场景中，这套移动结构可配合不同规格的WAAM打印头，完成大型钢结构件的表面增材修复、异形金属构件的小批量打印、模具表面改性堆焊等作业，相比固定式增材设备，无需将重型工件搬运至设备工作台，直接将小车推送至工件旁即可开展作业，大幅降低了重型工件的转运成本与吊装风险。结构的管路排布设计充分考虑了长时间作业的可靠性，所有线缆、管路都留有足够的冗余长度，小车在小范围移动调整位置时，无需重新插拔管路即可完成位置微调；导向管的端部做圆角钝化处理，避免管路反复抽动时被管口棱角割破保护层，延长管路使用寿命。车架的焊接节点都做了应力释放处理，避免长期受振动载荷出现焊缝开裂问题，所有外露的金属结构表面都做喷塑防锈处理，适配车间内多粉尘、偶尔有焊渣飞溅的作业环境，日常清理只需用压缩空气吹扫即可去除表面积尘。
